Как пользоваться динамометрическим ключом

Возможные поломки механической коробки

МКПП Шевроле Лачетти

Модель Лачетти получила широкое распространение с двухвальной МКПП (5 ст. переднего хода и 1-го заднего). Механика конструктивно объединена с дифференциалом.  Корпус включает картер, заднюю крышку.

На Шевроле Лачетти присутствует сапун, который необходим для обеспечения исключения риска попадания воды в коробку. Рычаг КПП на иномарке производителем авто расположен на туннеле пола, имеет пластмассовый корпус, соединен с тягой управления. В гнезда картера сцепления запрессованы сальники.

Коробка передач Шевроле Лачетти должна быть диагностирована, если стали обнаруживаться течи масла из КПП. Необходимо проверить состояние крышки дифференциала, места соединения, например, блока цилиндров и картера, целостность штока механизма включения передач. В ряде случаев требуется замена сальников. Данный расходный материал ремонту не подлежит. Если сальник штока пришел в негодность, то в верхней части коробки будет отмечаться масляный налет. Правильное решение – замена сальника.

Регулируем кулису на Шевроле Лачетти

Смысл регулировки заключается в том, чтобы установить вал управления КПП и кулису в первоначальную позицию друг относительно друга.

Для проведения работ понадобятся:

  • сверло диаметром 5 мм;
  • ключ на 12;
  • набор отвёрток.

Теперь можно приступать к регулировке.

  1. Устанавливаем рычаг коробки передач в нейтральное положение.
  2. Открываем капот и находим место фиксации приводного вала коробки и привода тяги.

  3. Ключом на 12 ослабляем этот хомут и от руки стараемся покачать или провернуть по часовой стрелке управляющий вал. Это нужно для того, чтобы убедиться в том, что привод не прикипел к валу, иначе вся регулировка не будет иметь смысла.

  4. На приводном механизме установлен подпружиненный фиксатор, который нужно утопить. Он фиксирует вал в определённом положении.

  5. Теперь идём в салон. Пытаемся аккуратно отсоединить рамку чехла рычага КПП от пластикового корпуса. Рамка держится на двух защёлках, все получится, если потянуть рамку вверх. Поднимаем кожух максимально вверх, чтобы не мешал.

  6. Переводим рычаг переключения передач в крайнее левое положение. Устанавливаем сверло на 5 в отверстие на кронштейне рычага так, чтобы оно попало и в отверстие на пластиковом корпусе. Причём сверло должно быть установлено режущей частью вверх. Таким образом мы зафиксировали рычаг.

  7. Теперь возвращаемся под капот и прочно затягиваем болт хомута.
  8. Покачивая вправо-влево валом управления КПП, вынимаем утопленный ранее фиксатор. По идее, он должен выстрелить сам.
  9. Устанавливаем кожух рычага КПП на место.

Проверка регулировки

При необходимости регулировка повторяется. Таким образом можно быстро и самостоятельно отрегулировать кулису КПП на Лачетти.

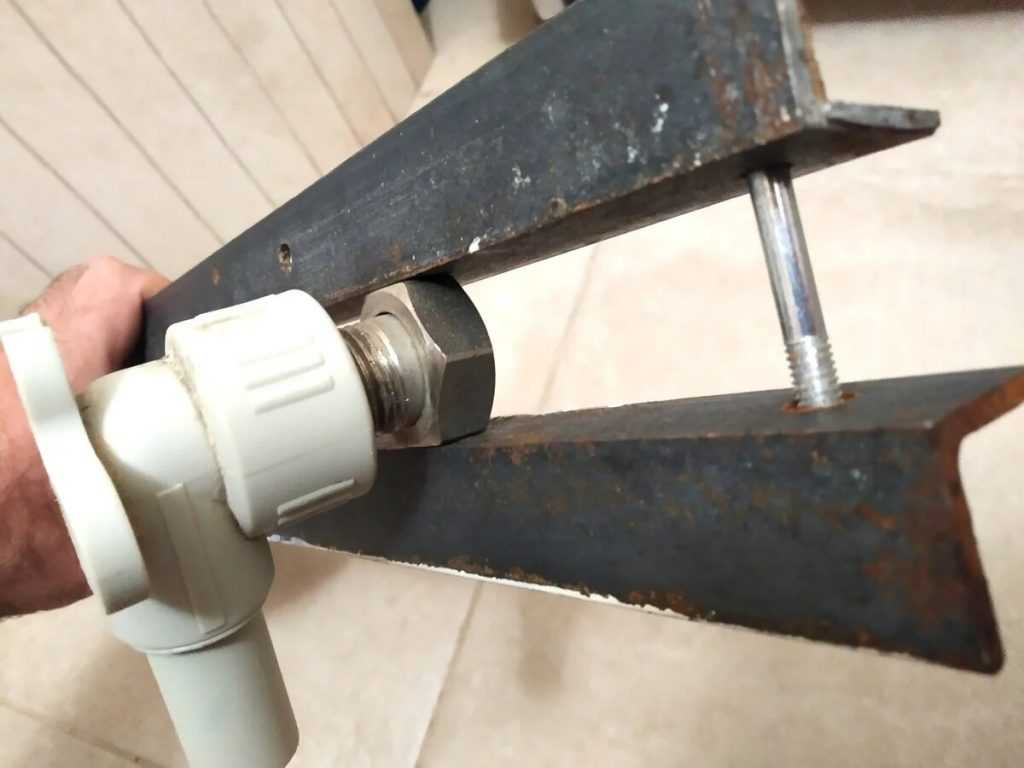

Уголки

Вообще-то, сложно представить, что нашлись два стальных уголка с отверстиями на концах, а гаечный ключ так и не был обнаружен. Но бывает и такое.

Суть методики. При помощи вставленного в отверстия уголков болта и гайки отрегулировать зазор между ними так, чтобы импровизированный разводной ключ надёжно обхватил откручиваемую гайку. В принципе, не обязательно зацикливаться на уголках — подойдёт любой имеющий подходящие плоскости металлопрокат. Народные умельцы ухитряются откручивать гайки даже при помощи пары напильников и куска тросика для их фиксации. Подойдут трубки с квадратным или прямоугольным сечением, небольшие стальные полоски или квадратики… Думаю, суть идеи ясна — используй то, что под рукою, и не ищи себе другое.

Что такое кулиса и зачем она в КПП

Кулиса представляет собой специальный рычаг, благодаря которому усилие человека, переключающего передачу, поступает от рычага к карданному валу. Она является неотъемлемой частью как механической, так и автоматической коробки. Стандартная кулиса, которая устанавливается на заводе-изготовителе отличается достаточной длиной, поэтому для переключения передачи требуется большая амплитуда. Для многих водителей это оказывается не очень удобно, особенно для тех, кто предпочитает спортивный тип езды, и автомобили отличаются высокой мощностью.

Короткоходная кулиса уже давно использовалась на автомобилях спортивного предназначения, и сейчас потеряла прерогативу быть использованной лишь в спорткарах – все большее количество автовладельцев стараются ее установить на свои машины. Она имеет совершенно иные углы изгиба, что позволяет уменьшить ход рычага и ускорить включение нужной передачи. Помимо скорости, автовладельцы, заменившие стандартный вариант на короткоходный, отмечают и увеличившуюся четкость включения нужной передачи.

Если не брать в расчет дорогие иномарки, продукция отечественного автопрома в последнее время достаточно серьезно «подтянулась» по качеству. Но несмотря на то, что последние модели ВАЗ отличают неплохие характеристики подвески и самого двигателя, при эксплуатации на разбитом дорожном покрытии коробка передач оказывается под ударом прежде всего. Связано это с тем, что она является предельно нагруженным и задействованным динамическим комплексом автомобиля. Поэтому уже через сравнительно небольшой промежуток времени, рычаг перемены передач в салоне начинает очень сильно вибрировать.

Инструменты для серьезного ремонта

Узкоспециальные ключи, которыми пользуются мастера на велосипедных «СТО», называются съемниками. Стоят эти приспособления недешево и могут не окупиться, если велик долгое время не нуждается в ремонте. Однако неприятности могут настигнуть в самый неожиданный момент, мастерская далеко и добраться до нее проблематично. В этом случае и потребуется профессиональный инструментарий для выполнения качественного ремонта. Без них же не обойтись и тем, кто всегда обслуживает байк своими руками.

Перечень инструментов:

  • ключ для снятия педальных гаек;
  • кареточный съемник;
  • конусные ключи;
  • разъемник цепи;
  • выжимка шатунов;
  • съемник кассеты и хлыст.

Для замены педалей можно воспользоваться и обычным 15-миллиметровым ключом, чаще всего он и подходит для этой цели. Профессиональный вариант имеет малую толщину рожков, что позволит ему легко отцепить педали от шатунов даже при крошечных зазорах, что характерно для горного велосипеда.

Педальный съемник узкого сечения двусторонний

Съемник каретки – инструмент, который позволит заменить подшипники и кольца узла, заменить ось или поменять всю каретку, если она закрытого типа. Представляет собой шлицевую круглую деталь, которая входит в зацепление с внутренним «рисунком» каретки. Дополнительно используется и шатунный съемник, если они посажены на квадрат. Такое крепление шатунов применяют на значительной части моделей, однако на некоторых велосипедах выжимка не нужна. Поэтому перед покупкой стоит узнать, какой тип крепления шатунов к оси каретки.

Конусные ключи – специальные приспособления для разборки и регулировки подшипникового отсека втулок. Отметим, это касается только втулок на «насыпи». На деле же многие велосипеды уже перешли на закрытые промы.

Цепная выжимка – важный и нужный инструмент, позволяющий ремонтировать цепь даже в полевых условиях. Как известно, модель Галля представлена жестко сцепленными роликами, отделить которые под силу только выжимке. Ключ прост в эксплуатации, не требует усилий, им легко не только разомкнуть, но и закрыть цепь. Кстати, инструмент может понадобиться и на цепях с замочком в том случае, если она порвется или ее потребуется укоротить.

Разъемник цепи велосипеда в действии

Трансмиссия – та механическая часть, которая требует постоянного обслуживания и ремонта. Наибольшие хлопоты вызывает полная замена кассет. И если для снятия передних нужен будет тот же кареточный съемник, то для задних понадобится специальный инструмент – кассетник.

Съемник кассеты позволяет демонтировать систему звезд с оси втулки. Если звезды «сидят» на трещотке или выстроены обычной кассетой, потребуются разные типы съемников. К инструменту в обязательном порядке добавляется разводник, которым вращается сам съемный ключ.

А выглядит кассетный съемник как обычная чашка

Набор дополняет хлыст – держатель звезд при раскручивании съемника с оси. Во время вращения нужно приложить серьезные усилия, что вызывает проворачивания звезд. Для их фиксации как раз используется хлыст. Кстати, колоссальный момент затяжки потребуется и во время сборки кассеты.

Набор гаечных и шестигранных ключей, включая съемники, позволит самостоятельно проводить ремонт своего байка без помощи профессиональных мастерских. Бывалые велосипедисты рекомендуют брать с собой весь инструментарий на дальние велопутешествия. Наличие в рюкзаке той же выжимки цепи или ключа необходимого размера поможет оперативно устранить неполадку и продолжить путь.

Как пользоваться динамометрическим ключом щелчкового типа?

Данный вид является самым распространенным и популярным инструментом среди профессионалов и любителей. Во время работы не нужно контролировать значения усилия. Принцип работы заключается в следующем: при достижении заранее выставленного значения силы, издаст , который означает о завершении работы и инструмент, проскальзывая, не будет передавать на крепеж большее усилие, чем было установлено на инструмента.

Для того, чтобы правильно пользоваться необходимо знать, как выставляется нужное значение с помощью основной и вспомогательной .

Руководство по эксплуатации

  1. Раскрутить стопорную гайку внизу рукоятки ;
  2. Выставить значение нагрузки на основной вертикальной с помощью вращающейся рукояти. И если необходимо, то нужно выставить значение крутящего момента на дополнительной круговой внизу ручки, чтобы получить требуемое значение силы. Получается, что значение складываются с обеих , фиксируя итоговое усилие;
  3. Закручиваем стопорную гайку внизу рукоятки , чтобы зафиксировать выставленное усилие;

Теперь Вы знаете, как выставить момент затяжки на . В зависимости от варианта , могут иметь определенные отличия, например, различные цены делений, вид исполнения или обозначение усилия в различных системах измерений (Н/м, Кг/м или в Футофунты lbf/ft). В каталоге AIST представлены различные предельные ключи.



Закручивать резьбовое соединение необходимо до характерного звука , который оповещает о достижении выставленного усилия. При сработает специальный фиксатор механизма , который не даст передать на крепеж большее усилие, чем был выставлено на инструменте. После окончания работ необходимо выставить на минимальное значение диапазона крутящего момента и закрутить фиксатор .

Предлагаем посмотреть видео инструкцию: “Как пользоваться

Подобные модели динамометрических ключей для автомобиля являются самыми востребованными на рынке. Имея небольшую инструмент удобен в работе, обеспечивает необходимую и прост в использовании.

Универсальный, семейный и динамометрический ключи

В стремлениях к удобству и простоте был разработан так называемый «ключ на все случаи жизни». На самом деле он частично заменяет обычный комплект, избавляя от необходимости перевозить обычные инструменты. Не включает в себя профессиональных съемников кареток, шатунов, о которых мы поговорим чуть позже.

Итак, универсальный ключ – это как набор ножиков и открывашек. Внутрь корпуса сложены отвертки, шестигранники, рожки, накидки и т.д.

По размерам и весу этот набор выигрывает у стандартного чемоданчика

Рассмотрим, что нам предлагает изображенный на рисунке комплект:

  • гаечный рожок;
  • шестигранные накидки разных размеров;
  • ромбовидные и резная накидки;
  • шестигранники;
  • отвертки;
  • ниппельный ключ.

Кроме перечисленного, сюда входит монтажка для разбортировки колес («шинный ключик») и выжимка цепи.

Преимущества очевидны – все в одном. Основной недостаток – пользоваться таким инструментом не всегда удобно: сами ключики короткие, при вращении всего корпуса они могут соскальзывать в сторону.

Семейный ключ – пластина с внешними рожками, пяти- и шестигранными, круглыми и квадратными прорезями под разные размеры и формы гаек. Удобный и практичный вариант, особенно для классических дорожных велосипедов, где все закреплено только гайками. Кроме компактности, он еще и хорошо затягивает (пластина вращается двумя руками). И, кроме этого, радует невысокая цена.

Семейник – набор гаечных ключей в одной пластине

Динамометрический гаечный ключ – специальное приспособление для затяжки болтов. Его преимущество перед обычной отверткой в том, что он позволяет определить момент затяжки.

Затяжка крепления седла

В паспортах к велосипедам указываются оптимальные значения сил для обеспечения геометрической целостности и снижения нагрузок на резьбовые соединения. Динамометрическая отвертка представит все эти значения наяву. В общем, полезная вещь, лишней не будет в обслуживании велосипеда.

Признаки поломки кулисы

Кулиса в собранном состоянии

Одним из составляющих элементов трансмиссии является кулиса КПП Лачетти. Она обеспечивает связь рычага переключения передач со штоком, размещена под днищем Шевроле, близ карданного вала. На нее регулярно приходятся большие нагрузки, именно поэтому ее отличает прочность. Преждевременно поломаться кулиса может из-за влияния воды, пыли. Среди признаков ее поломки следует выделить:

  • люфт у ручки КПП;
  • переключение передач происходит с задержкой;
  • хруст, треск при осуществлении движения рычага.

Машина должна быть отправлена на диагностику, по результатам которой принимаются соответствующие меры: регулировка или замена кулисы.

Как снять кулису? Специально для этого необходимо осуществить следующие действия:

  1. Отсоединение механизма переключения от штока селектора.
  2. Осуществляется снятие скобы.
  3. Изымается штифт.
  4. Откручивается хомут, чтобы вытащить фиксатор.

Ремкомплект кулисы

Кулиса подлежит разборке. При ее демонтаже проверяются все относящиеся к ней элементы. Чтобы осуществить замену изношенных механизмов, нужно купить ремкомплект кулисы КПП. Сборка осуществляется в обратной последовательности. После ее установки требуется регулировка.

Таким образом, ремонт МКПП Шевроле своими руками может выражаться в замене сальника штока КПП, рукоятки, масла. Среди типичных неисправностей КПП – появление посторонних шумов при переключении скоростей из-за износа составляющих деталей коробки.

Маркировка и класс прочности деталей

Цифровое обозначение параметра прочности метрического болта указано на головке, и представлено в виде двух цифр через точку, к примеру: 4.6, 5.8 и так далее.

  1. Цифра до точки обозначает номинальный размер прочности предельного разрыва, рассчитывается как 1/100, и ее измерение осуществляется в МПа. К примеру, если на изделии указана маркировка — 9.2, то значение первого числа будет составлять 9*100=900 МПа.
  2. Цифра после точки является предельной текучестью по отношению к прочности, после расчета число необходимо умножить на 10, как указано в примере: 1*8*10=80 МПа.

Обозначение класса прочности метрических болтов

Предельная текучесть представляет собой максимальную нагрузку на конструкцию болта. Элементы, которые выполняются из нержавеющих видов стали, имеют обозначение непосредственно самого вида стали (А2, А4), и только после этого указывается предельная прочность.

Обозначение прочности для дюймовых болтов отмечается насечками на его головке.

Обозначение класса прочности дюймовых болтов

Стандартные ключи для велосипеда

В первую группу входят самые простые и недорогие инструменты:

  • рожковый ключ на 15 и 14 мм;
  • накидной;
  • разводной;
  • шестигранники;
  • спицевой ключ.

Стандартный гаечный ключ с двойными размерами – классический инструмент для снятия колес с гаечным креплением к оси втулки. Распространенные размеры колесных гаек на велосипедах – 14 и 15 мм, именно такие ключи и нужно приобрести в первую очередь. Для колеса на гайке 15 мм – размеры на 15 и 14 мм, для 14-миллиметровых гаек – 14 и 12 мм. Кроме колес, гаечными ключами снимают и затягивают крепления втулок.

Разновидностью съемника гаек является накидной ключ. От рожкового аналога он отличается тем, что может охватить гайку целиком, соответственно, момент затяжки будет сильнее, чем у рожков при одинаковом усилии.

Существует и гибридный вариант «рожок-накидка»

Инструмент с подвижной губой – разводник – один на всё, который может заменить набор ключей ряда размеров. С помощью регулятора на торце подвижная часть отдаляется от фиксированной и, таким образом, по шкале ниже выставляется нужный размер. Разводные ключи хорошо подходят для подтягивания крупных гаек:

  • крепления колес;
  • болт на руле;
  • подседельная гайка;
  • контрагайка на рулевой.

На маленьких размерах, меньше 10 мм, он будет неудобен. Кроме того, подвижная часть хуже прилегает к ребрам гайки, из-за чего снижается эффективность момента раскручивания и затяжки.

Шестигранники – инструменты для работы с внутренними гайками. Представляют собой изогнутые металлические детали: короткий конец затягивает, длинный служит силовым плечом.

Так выглядит шестигранный ключ

Наряду с классическими шестигранными болтами применяются ключи стандарта Torx – сечения внутренней гайки и соответствующего ключа выполнены в виде шестиконечной звезды. В зависимости от модели стандарты могут различаться, поэтому перед покупкой инструмента надо узнать форму внутренней гайки.

Стоит этот простой и легкий инструмент копейки, так же, как и рожковые гаечные ключи, за исключением разводника. Используется для затягивания тросиков на переключателях и тормозах, фиксации руля (распространено шестигранное крепление), настройки вилки.

Спицевой ключ используется для изменения натяжения спиц колес велосипеда. С этой задачей не справятся плоскогубцы или разводной ключ. Данный инструмент относится к узкоспециальным, но очень прост в работе, подходит исключительно для квадратных наконечников.

Спицевой ключ – это чашка и набор отверстий под разные размеры квадратов

Могут встречаться и одноразмерные варианты, тогда при покупке надо точно знать размеры головок спиц. Используется этот инструмент для исправления восьмерок на колесах, распределения натяжения по окружности колеса и замене одной или нескольких спиц.

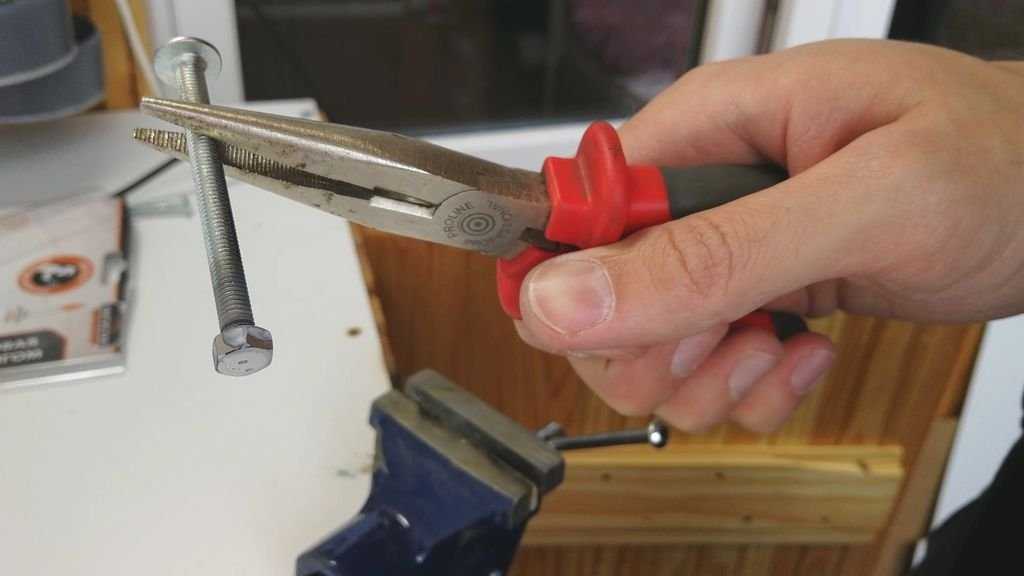

Плоскогубцы — это универсальный ключ

Если велосипед изобретать особой охоты нет, зато есть под рукой достаточно большие плоскогубцы — вопрос практически решён. Методика подойдёт в случаях, когда резьба на болте не имеет серьёзных повреждений и не закисла.

Если враг не сдаётся, в смысле плоскогубцы не помогают, можно упростить себе жизнь при помощи смазки, например WD-40. За неимением таковой, но если есть керосин, бензин, спирт или другая похожая жидкость, неплохо бы протереть чем-нибудь таким резьбу на болте и саму гайку. Или — ещё лучше — обернуть соединение минут на десять ветошью, пропитанной вышеупомянутым веществом.

Недостаток методики с плоскогубцами — она не подойдёт для гаек больших размеров, обхватить их попросту не получится. Ещё один минус — если неудачно обхватить гайку, можно слизать на ней грани, а сорвавшись с неё, плоскогубцы могут повредить резьбу на болте. Но чтобы добиться таких результатов, нужно постараться. Методика подойдёт тем, кто не в первый раз держит инструменты в руках.

Инструкция по эксплуатации и применению динамометрического ключа

Чтобы передать на резьбовое соединение необходимое усилие, нужно правильно использовать любой . При применении инструмента необходимо соблюдать основные рекомендации и правила пользования :

  • Использование в качестве обычного воротка или трещотки увеличит износ инструмента, поэтому нужно применять только по назначению;
  • Применять только стандартные или высокие безударные торцевые насадки;
  • Для обеспечения передаваемого усилия рекомендуется использовать только один переход сборного инструмента, т.е одну торцевую головку между затягиваемым крепежом и присоединительным квадратом ;
  • Запрещается увеличение плеча рычага с помощью разнообразных удлинителей, например, трубы;
  • Не рекомендуется бросать или стучать по инструменту;
  • Если или давно не использовался, то для того чтобы внутренние механизмы инструмента смазались, необходимо сделать несколько нагружений на минимальном значении диапазона крутящего момента;
  • После работы лучше хранить в чистом и сухом месте. А при долгом хранении лучше произвести процедуру консервации, смазав корпус тонким слоем масла;
  • После измерений инструмент необходимо выставлять на начальное нулевое значение, чтобы пружина механизма не растягивалась, сохраняя измерений инструмента;
  • Впоследствии пружина в все равно ослабевает. Поэтому ежегодно или чаще необходимо производить проверку и регулировку (калибровку/поверку) инструмента на специальном стенде, чтобы повысить инструмента.

Ознакомившись с основными инструкциями по применению , предлагаем разобраться, как правильно затягивать болты разных видов этого инструмента. В предыдущей статье мы рассматривали основные
, их особенности, преимущества и недостатки.

Значения усилий затяжки для различных типов болтов (таблица)

Для более удобного и точного восприятия представлена таблица затяжки болтов динамометрическим ключом.

Резьба  Класс прочности, Нм Головка, мм
3.6 4.6 5.8 6.8 8.8 9.8 10.9 12.9
М5 1.71 2.28 3.8 4.56 6.09 6.85 8.56 10.3 8
М6 2.94 3.92 6.54 7.85 10.5 11.8 14.7 17.7 10
М8 7.11 9.48 15.8 19 25.3 28.4 35.5 42.7 13
М10 14.3 19.1 31.8 38.1 50.8 57.2 71.5 85.8 17
М12 24.4 32.6 54.3 65.1 86.9 97.7 122 147 19
М14 39 52 86.6 104 139 156 195 234 22
М16 59.9 79.9 133 160 213 240 299 359 24
М18 82.5 110 183 220 293 330 413 495 27
М20 117 156 260 312 416 468 585 702 30
М22 158 211 352 422 563 634 792 950 32
М24 202 270 449 539 719 809 1011 1213 36

Также представим таблицу момента затяжки для дюймовых видов резьб по стандарту, который применяется в Соединенных Штатах.

Дюймы Нм Фунт
1/4 12±3 9±2
5/16  25±6 18±4.5
3/8 47±9 35±7
7/16 70±15 50±11
1/2 105±20 75±15
9/16 160±30 120±20
5/8 215±40 160±30
3/4 370±50 275±37
7/8 620±80 460±60

Как быть с крупным калибром?

Если нужно открутить гайку, скажем, на 36 мм, не факт, что найдётся такой большой ключ. Тем более если «акция» разовая. Но безвыходных положений не бывает.

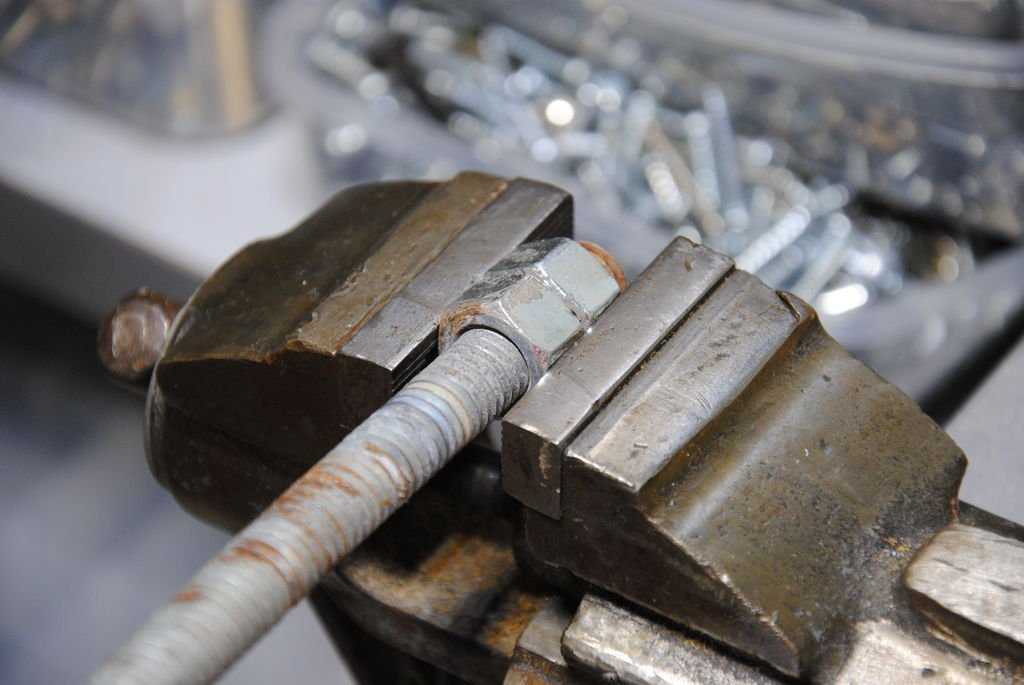

Вполне подойдут для наших целей небольшие слесарные тиски. Их преимущество в том, что ими можно захватить даже достаточно тонкую (4 мм или меньше) гайку.

Если тисков нет, но есть небольшая струбцина, тоже вполне сойдёт. Тонкую гайку ей, конечно, сложнее захватить из-за «плавающей» тарелочки. Зато как рычаг струбцина значительно удобнее тисков.

И ещё — не забывайте про смазку! Правду говорят: «Не подмажешь — не поедешь». И, на закуску, самый лучший способ открутить гайку — не полениться, найти и воспользоваться соответствующим ключом.

Определение момента затяжки

Динамометрическим ключом

Подбор этого инструмента должен осуществляться так, чтобы затяжной момент на крепежном элементе был на 20-30% меньше, нежели значение максимального момента на используемом ключе. Если попытаться превысить допустимый лимит, то инструмент может легко сломаться.

Чтобы выполнить вторичную протяжку болтов, следует придерживаться следующих рекомендаций:

  1. Точно знать значение необходимого затяжного усилия.
  2. Выполняя контрольную проверку затяжки, необходимо выставлять усилие и проверять по кругу каждый крепежный элемент.
  3. Запрещается пользоваться динамометрическим ключом как обычным, его не стоит использовать для закрутки деталей, гаек и болтов, чтобы получить лишь примерное усилие. Его стоит использовать для выполнения контрольной протяжки.
  4. У динамометрического ключа должен быть запас для измерения момента усилия.

Без использования динамометрического ключа

Чтобы выполнить проверку нам понадобится наличие:

  • накидного или рожкового ключа;
  • пружинного кантера или весов, с пределом не менее 30 кг;
  • таблицы, которая содержит сведения об усилии затяжки болтов и гаек.

Момент затяжки является усилием, которое необходимо приложить на рычаг размером в 1 метр. К примеру, требуется выполнить затяжку гайки рассчитав для этого усилие в 2 кГс/м:

  1. Нам потребуется узнать какой длины ключ. Например, длина составляет 20 см или 0,2 метра.
  2. Разделить единицу на наше полученное значение: 1/0,2 = 5.
  3. Умножить полученный результат: 5*2кГс/м = 10 кг.

Далее на практическом опыте крепим к ключу крючок и присоединяем его к весам. Выполняем натяжку к нужному значению (которое мы получили в ходе расчетов) и начинаем постепенно закручивать/проверять. Применение такого кустарного метода все же лучше, нежели закручивать болты на «глаз». Погрешность будет присутствовать в любом случае, однако с увеличением усилия она будет уменьшаться. Все зависит от того, какого качества весы. Однако для проведения серьезных и профессиональных работ лучше обзавестись специальным динамометрическим ключом.

Сложно ли самостоятельно поменять кулису

Для того, чтобы короткоходная кулиса позволила почувствовать всю прелесть отсутствия люфта и вибрации в рычаге, она должна быть установлена правильно. Если монтаж проводится в условиях автосервиса, можно не беспокоиться, но при самостоятельной замене следует отнестись к этому со всей ответственностью. Вся процедура напоминает замену сальника кулисы – с такой операцией сталкивается практически половина автовладельцев. О необходимости замены сальника весьма красноречиво говорит характерный хруст, постоянно присутствующий во время переключения скоростей.

Если разобрать процесс самостоятельного монтажа короткоходной кулисы более подробно, то можно выделить следующие основные этапы работ.

  1. Снимается салонный чехол рычага вместе с рукоятью простым резким рывком вверх.
  2. Ключом на 13 ослабляется хомут и снимается тяга рычага с карданного вала.
  3. Освобождается шарик блокировки включения задней скорости, для чего потребуется снять блокирующее его кольцо.
  4. Снимается стопорное кольцо и рычаг вместе с шариком и пружинкой, расположенных в отдельном корпусе.
  5. Теперь можно будет извлечь рычаг вместе с тягой через салон. При необходимости их можно предварительно разъединить.
  6. Далее снимается кардан, с которого предварительно стягивается пыльник и откручивается болт, расположенный с левой стороны.
  7. Новый кардан смазывается литолом, при затягивании крепления слишком усердствовать не следует.
  8. Тяга монтируется также из салона. Будет гораздо удобнее проводить эту работу вдвоем.

Дальнейшая сборка также не представляет сложностей. Тяга одевается на шток кардана, после чего необходимо будет собрать механизм блокировки задней передачи. Его шарик лучше предварительно смазать. После этого, перед окончательным затягиванием крепежного хомута проводится окончательная регулировка рычага и системы блокировки задней передачи – в ряде случаев механизм часто не совпадает с пластиной, тогда ее придется снять и подкорректировать существующий зацеп. Процесс установки короткоходной кулисы на «Приору» можно посмотреть на видео:

Большинство автовладельцев, по той или иной причине решившиеся заменить стандартную кулису на короткоходную, остаются довольными скоростью и четкостью переключения передач

Если принять во внимание совсем небольшую стоимость подобной модернизации, которую к тому же реально выполнить своими руками, преимуществ короткоходной кулисы прибавляется

Даже если водителю не особо важно, сколько времени требуется для включения передачи, практически полное отсутствие постороннего шума и люфта неизбежно отмечает каждый водитель

Когда необходимо регулировать кулису на Шевроле Лачетти

Пластик.

А это ведёт за собой некорректную работу всего узла или агрегата. В приводе КПП Лачетти установлена масса пластиковых втулок, фиксаторов и переходников. Они со временем изнашиваются, переключение передач становится нечётким и шумным, некоторые скорости могут не включаться и вовсе.

Признаки

Проверяем люфты.

Также регулировка будет необходима в тех случаях, когда входной вал привода и тяги, скажем, при после демонтажа коробки. Регулировка может и не решить всех проблем, однако у коробки появится более внятное управление.

Замена кулисы

Более радикально повлияет на поведение КПП замена кулисы или замена пластиковых втулок, защёлок и фиксаторов на полиуретановые, но на рынке запасных частей они не появляются. Поэтому отрегулируем кулису своими руками, благо, это займёт от силы 20–30 минут.

6*
Понравилась статья? Поделиться с друзьями:
Chevrolet - лучшая машина
Добавить комментарий
Войти с помощью:
