Распредвал шевроле лачетти

Замена сальника распредвала лачетти: описание, фото, видео, цена

Неисправности проводки датчика положения распредвала у Шевроле Лачетти

Иногда после замены датчика положения распредвала «Чек инжайн» не гаснет, а двигатель продолжает работать с перебоями. Это значить что датчик тут не причём, а неисправна проводка датчика. Вообще, по-хорошему, проверку нужно начинать именно с неё.Проверка проводки начинается с её визуального осмотра. Вся изоляция, на проводах, идущих к датчику, должна быть целой.

Если визуально неисправность обнаружить не удалось, то тогда проверятся клемма, ведущая на датчик при помощи тестера. Делается это следующим образом:

  • Снимается пластиковая декоративная плита над двигателем;
  • Снимается клемма, ведущая к датчику;
  • В режиме измерения напряжения проверяем напряжение на ведущих к датчику проводах. Стоит отметить, что к датчику ведёт 3 провода: Провод питания на 12 В; Провод массы или минусовый; Провод от электронного блока управления (ЭБУ).
  • Измерения проводятся при включённом зажигании. При этом, на первом проводе тестер должен показать напряжение 12 В.
  • На втором проводе напряжения быть не должно, и оно должно равняться 0.
  • Ну а на третьем проводе, ведущем к ЭБУ напряжение должно быть где-то в районе 5 В.
  • Не забывайте, что второй щуп тестера должен быть закреплён на массе. В нашем случае на корпусе мотора.

Если в результате проверки напряжения выявить неисправность не удалось, то нужно проверить целостность проводов. А для этого нужно проверить сопротивление каждого провода ведущего к датчику в отдельности. Делается это следующим образом:

  • Тестер переключается в режим измерения сопротивления;
  • Снимается минусовая клемма аккумуляторной батареи;
  • Снимается большой разъём на электронном блоке управления (не забывайте, что для его снятия нужно вытянуть фиксатор);
  • После снятия разъёма начинаем собственно прозвон:
  • Первый провод с клеммы датчика соответствует 66-му контакту колодки ЭБУ. Поставив щупы датчика туда, и туда вы измерите сопротивление. Оно должно равняться 0.
  • Второй провод на датчике соответствует 17 контакту на разъёме ЭБУ. А третий – 22-му.
  • Если вы обнаружили провод, где сопротивление не равно 0 то этот провод нуждается в замене, или вам нужно его внимательно осмотреть и найти проблемное место и хорошо его заизолировать изоляционной лентой.

Подождите, здесь столько производителей. Так какой ремень ГРМ лучше?

Да, есть много фирм, производящих необходимые материалы для замены ремня ГРМ. Их принято делить на «оригинал» и «аналоги» — в первом случае поставщиком выступает производитель автомобиля, а во втором — сторонние фирмы, которые специализируются на производстве запчастей.

Если копнуть немного глубже, то выяснится, что оригинальные ремни, ролики или другие детали, делают все те же сторонние производители, только упаковка и маркировка другая. Это так называемые ОЕМ-поставщики — надежные компании с хорошей репутацией, которые заключили договор с производителем автомобиля.

Среди производителей ремней и роликов ГРМ, хорошо себя зарекомендовали такие компании как: Gates, Contitech, Dayco, Bosch, INA. Есть и другие, более дешевые варианты, которые расширяют диапазон цены/качества. Но, как мы уже выяснили, ремень ГРМ — не та деталь, на которой стоит экономить.

Меры для предотвращения серьезных последствий неисправности

При появлении возможных симптомов перескакивания ремня или цепи следует выполнить компьютерную диагностику. Неисправность можно определить по слишком большому углу зажигания. В статическом режиме диагностика может не показать ошибку двигателя, так как электронные узлы остаются исправными.

Необходимо выполнять измерение параметров в динамическом режиме. В то же время, это опасно, особенно, если проскочил не один зуб. Когда работает двигатель, в котором проскочил ремень ГРМ, вероятно механическое повреждение отдельных узлов.

Можно определить неисправность визуальным методом. Для этого требуется обеспечение доступа к меткам и ременной передаче. В пожилых бензиновых авто используется стробоскоп в качестве устройства контроля.

Провернулись кулачки на распредвале, или это «развод» на деньги?

«Возможен ли проворот кулачков на распредвалах при проскоке ремня ГРМ в дизеле 1.7 Isuzu, 16 клапанов? Ремень проскочил, когда машину попробовали завести с буксира. Ремонтники сказали, что от удара по клапанам провернулись кулачки на распредвале. Машина ехала на небольшой скорости, так неужели удар был такой силы, что кулачки провернулись? Настораживает, что у ремонтников по «счастливой» случайности оказались распредвалы от такого же двигателя. Они предлагают поставить их взамен моих. Может такое быть, или меня просто хотят «развести»?»

Опрошенные нами специалисты по ремонту автомобилей марки Opel, на которые ставились дизели Isuzu объемом 1,7 л, сталкивались с разными последствиями проскакивания или обрыва зубчатого ремня ГРМ в указанном моторе.

Даже если машина ехала на небольшой скорости, случалось, что силы удара поршней по клапанам хватало не только для поломки коромысел, изгиба клапанов, но и для обламывания их тарелок, а также для повреждения поршней и даже поломок распредвалов, их опор и постели.

Проблема усугубляется тем, что автомобиль пытались завести с буксира. После обрыва ремня и дальнейшего сталкивания движущегося поршня с остановившимся и из-за этого не успевшим спрятаться в седло клапаном, коленвал, как правило, также останавливается, а двигатель глохнет. Но при проскакивании ремня, пока машину с включенной передачей тянули на буксире, коленвал и распредвал продолжали вращаться, а поршни — двигаться и бить по клапанам. Ударов, скорее всего, было несколько, пока сидящий за рулем буксируемого автомобиля не выжал педаль сцепления и не выключил передачу.

Однако ремонтники не вспомнили ни одного факта, когда в результате проскакивания или обрыва зубчатого ремня ГРМ в дизеле 1.7 на распредвале проворачивались кулачки. Не исключаем, что подобные факты всплывут при обсуждении заданного нам вопроса на форуме ABW.BY, но пока приходится полагаться на опыт и практику наших консультантов.

Отсюда возникает вопрос — верно ли донесли до владельца автомобиля ремонтники, к которым он обратился, суть произошедшего, а также правильно ли он понял то, что услышал от них, а затем изложил в своем письме? Бывает, что для доходчивости ремонтники прибегают к некорректным терминам и сравнениям, которые могут быть неверно истолкованы.

Тем не менее, как бы там ни было, хотелось бы, чтобы свое заключение ремонтники обосновывали более веско, чем одним словесным объяснением. Что мешает им при наличии других распредвалов от такого же двигателя наглядно показать владельцу, чем от них стали отличаться после удара штатные распредвалы, что именно в них стало не так, как должно быть? Если сами ремонтники в этом как-то убедились, то пусть теперь убедительно визуально или с помощью замеров положения кулачков докажут владельцу необходимость замены. В противном случае появляется почва для подозрения, что людьми, которые занимаются ремонтом двигателя, кроме желания выполнить свою работу движут дополнительные мотивы и материальный интерес.

Сергей БОЯРСКИХ Фото автора и из открытых источников имеют иллюстративный характер ABW.BY

У вас есть вопросы? У нас еcть ответы. Интересующие вас темы квалифицированно прокомментируют либо специалисты, либо наши авторы — результат вы увидите на сайте abw.by. Оставляйте вопросы на форуме или воспользуйтесь кнопкой «Написать в редакцию»

Что делать?

Если же все-таки порвался ремень генератора в дороге, а запасного нет, то можно попробовать обойтись подручными средствами. Сразу хотим предупредить, что это временная мера для того, чтобы доехать до гаража или места где можно поставить новый такого же типа, как стоял прежде. Чтобы устанавливать было легче нужно отпустить до предела натяжитель.

Натяжитель — в разных моделях он различен по конструкции

Далее в качестве замены ремню генератора могут подойти следующие средства:

  • поясной ремень, концы которого соединены проволочными скобами;
  • женские колготы;
  • галстук;
  • веревка.

Помните, что предмет, который заменит привод должен быть достаточно прочным и к примеру если это веревка, то ее можно сложить вдвое.

После установки предмета заменяющего ремень генератора его нужно натянуть. Делается это при помощи натяжителя, который мы ослабляли вначале. Прогиб посредине не должен быть более одного сантиметра.

Проверка прогиба

Вот в принципе и все, можно ехать. Такая нехитрая конструкция, к которой прибегают многие водители уже не одно десятилетие поможет вам добраться до места, где будет проведен полноценный ремонт. В этом видео показано как можно натянуть привод самому.

Спортивные и тюнинговые распредвалы Шевроле Лачетти

Кроме стандартных распредвалов, для любителей горячей езды, созданы тюнинговые распределительные валы. Их установка на Лачетти даёт небольшой прирост мощности мотора.Кроме этого, для тех случаев, когда Шевроле Лачетти участвует в гонках и нужен максимальный прирост мощности, созданы, так называемые спортивные, распредвалы. Однако на машины для обычного, повседневного пользования эти валы ставить не рекомендуется. При их использовании наблюдаются затруднения при запуске двигателя, особенно, в холодное время года.Так же не стоит забывать, что установка, что тюнинговых, что спортивных распределительных валов существенно увеличивает расход топлива на машине. Так что если вы привыкли ездить экономно этого делать не нужно.Ну и последнее, все нестандартные распределительные валы производятся или в Европе, или в Южной Корее и цены на них будут кусаться.

Причины выхода со строя

Причин выхода со строя сальника распределительного вала не много:

  • Износ. Поскольку распределительные валы постоянно в движении, они сильно нагреваются, а сальник установлен с наружной стороны, то должное охлаждение — отсутствует. Так, внутренняя часть изделия, хоть и сделана со стойкого материала, но все-же изнашивается, и со временем появляются подтеки масла в местах протирания материала.
  • Повреждение структуры от погодных условий. Сильные перепады температуры могут повлиять на саму структура сальника. Так, на нем могут появиться трещины или он деформируется, что станет причиной непригодности его к использованию.

Пожалуй, это все причины, по которым, деталь может выйти со строя и будет требовать замены.

Замена датчика распредвала Лачетти

Снимаем декоративную накладку двигателя

Далее от датчика отсоединяют электрический разъем.

Но я советую этого не делать. Потому что датчик мы будем вынимать через верх и провода нам в этом помогут. А также провода будут удерживать датчик, чтобы он не упал вниз, когда мы открутим болты его крепления.

Далее снимаем корпус воздушного фильтра. Для этого откручиваем отверткой хомут крепления гофры и отсоединяем гофру от корпуса воздушного фильтра.

Затем окручиваем два болта (один головкой на 10 мм, а второй 12 мм) крепления корпуса и снимаем корпус.

Следующим этапом нам необходимо демонтировать верхний кожух ГРМ. Он крепится тремя болтами.

Первый тут

Второй тут

Третий тут

Для этого хорошо подойдет торцевой ключик на 10 мм.

Далее отодвигаем шланг системы охлаждения в сторону двигателя, отстегиваем кожух и снимаем его.

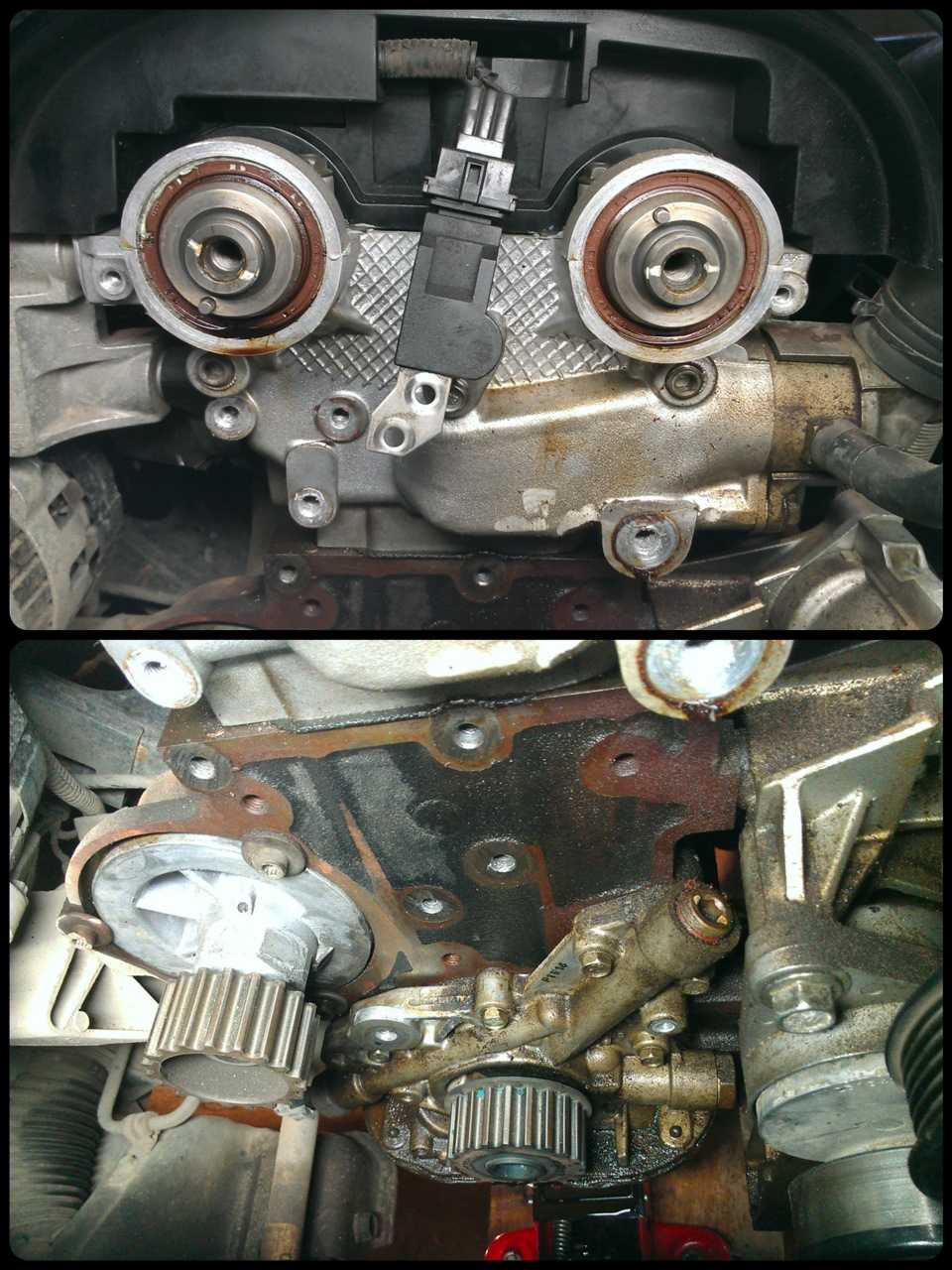

Видим датчик распредвала и два болта его крепления.

Далее у нас два пути. Дело в том, что болты находятся в очень неудобном месте и нормально выкрутить их мешает кронштейн опоры.

Поэтому необходимо определиться, как действовать:

  1. Вывешиваем двигатель и откручиваем кронштейн опоры. После этого довольно легко выкручиваем болты крепления датчика.
  2. При помощи ловкости рук и подходящего инструмента выкручиваем болты крепления датчика. Будет сложно, но возможно.

Лично я всегда выбираю второй вариант.

Для этого первым и обязательным действием будет уплотнение всех пустот под датчиком ветошью, чтобы случайно упавшие болты или ключи не доставили нам хлопот. Так как для их доставания придется снимать и нижний кожух ГРМ со всеми вытекающими.

Внимание! Тряпка должна быть абсолютно чистой, чтобы не загрязнить ремень ГРМ!!!

Далее нашим торцевым ключиком на 10 мм откручиваем верхний болт

Если вдруг у Вас ключ немного толще и немного не влазит, чтобы одеть его на головку болта, тогда включите пятую передачу и слегка покачайте автомобиль вперед-назад. Это необходимо для того, чтобы провернулись шкивы распредвалов и напротив ключа попал паз, а не зуб шкива. Это поможет выиграть еще немного места и, возможно, Вам его хватит.

Если у Вас не миниатюрные пальцы, тогда болт откручиваем только на пару оборотов. А затем подцепляем его мягкой проволокой

Это позволит спокойно открутить болт до конца и вытащить его за проволоку. Это 100% гарантия, что он никуда не упадет.

При помощи этой же проволоки легко установить его для закручивания нового датчика, так как пальцы туда не влазят.

Откручиваем таким способом оба болта и вынимаем датчик распредвала

Отключаем его от разъема и выкидываем.

Примечание: Обратите внимание на состояние проводов. Они пересыхают и начинают трескаться, что приводит к замыканиям! Данную неприятность необходимо обязательно устранить!

Берем новый оригинальный датчик положения распредвала. Именно оригинальный! Не скупитесь на ДПРВ, ДАД и клапан вентиляции картера. Их дешевые аналоги не работают.

Оригинальный датчик стоит 1000 грн (40 usd или 2540 руб). Аналог в три раза дешевле, но он Вам, в лучшем случае, вынесет весь мозг. А в худшем — сожжет автомобиль.

Проверяем, чтобы пластина была ровной и не погнутой

Это влияет на зазор между датчиком и шкивом.

Подключаем датчик к разъему и устанавливаем на место.

Важно! Перед затяжкой болтов сдвиньте датчик максимально вправо! Чтобы он был как можно ближе к правому шкиву. На видео четко видно, какой большой люфт имеет датчик в своем посадочном месте

После этого запускаем двигатель и проверяем его работу. Если все хорошо, тогда все собираем в обратной последовательности.

Выбор сальника

К выбору сальника распределительного вала стоит относиться серьезно, поскольку именно от этой детали зависит, насколько эффективно используются распределительные валы. Обычно эти детали можно подобрать по размеру. Так, размер сальника распределительного вала для Шевроле Круз составляет: 35×48×7R. Но, рекомендуется покупать детали именно под автомобили.

Оригинал

55563374 — оригинальный каталожный номер сальника распредвала. Впускной и выпускной вариант изделия являются взаимозаменяемые, в отличие от самых валов. Средняя стоимость составляет до 500 рублей за 1 штуку, если речь идет о изготовлении GM.

Заменители

Конечно, не всегда можно найти оригинал, поэтому существует перечень аналогов, которые можно применять. Они являются сертифицированными и размер подходит.

Таблица заменителей стандартного сальника распредвала для Шевроле Круз

Наименование производителя

Каталожный номер

Стоимость, в рублях

Victor Reinz

81-24909-10

150

Corteco

20011244B

200

Elring

353.990

300

Dominant

OP06360930

300

Glaser

P76095-01

400

Hans Pries

207 639 515

500

Kos

KOS-228

600

Чем грозит порванный ремень ГРМ?

Наиболее серьезным последствием обрыва ремня ГРМ является повреждение клапанов, в результате чего автовладелец сталкивается с необходимостью проведения капитального ремонта агрегата и восстановления газораспределительного механизма. Это может происходить во время работы двигателя, когда поршни без перерыва передвигаются из верхней мертвой точки в нижнюю. Разрыв происходит во время выпуска газов или впрыска топлива (в это время поршень перемещается вниз). При этом движение поршней в цилиндре продолжается и части устройства сталкиваются между собой.

Если оборвется ремень ГРМ, степень последствий будет зависеть от особенностей двигателя и условий, при которых произошла поломка:

  1. Из-за оборванного ремня распределительный вал перестает вращаться, в результате чего клапана останавливаются в одном положении. В этот момент коленчатый вал продолжает перемещаться по инерции и поршни идут на открытые клапана, который сразу гнет. На некоторых силовых агрегатах, к примеру, на ВАЗ 2111, 8 кл поршни оснащаются специальными выточками, благодаря которым при обрыве контакт с клапанами исключается. Но, современные двигатели устроены так, чтобы обеспечить наибольшую мощность при минимальном объеме, поэтому поршни не имеют выточек.
  2. В случае если ремень лопнул на холостом ходу, возможно повреждение только нескольких клапанов. При этом, чем выше скорость вращения коленчатого вала, тем выше вероятность выхода из строя направляющих втулок. Такая проблема становится причиной проведения капремонта либо замены головки блока цилиндров.
  3. На дизельном двигателе последствиями разрыва ремня ГРМ станут разрушения клапана, распределительного вала с подшипниковыми элементами, головки блока, шатунов и толкателей. Это обусловлено конструкцией таких моторов, из-за которой клапана практически не имеют свободного хода, когда поршень находится в положении верхней мертвой точки.
  4. Для автомобилей, оснащенных японским двигателем, во время обрыва ремня ГРМ характерны повреждения всех клапанов, поломка втулок, поршней и головок блока. Такие неисправности типичны при движении машины на высокой скорости.

Сколько можно проехать на лопнувшем ремне

Важно знать

После обрыва ремня газораспределительного механизма не следует предпринимать попыток продолжить движение.

Видео: чем грозит обрыв ремня ГРМ

В видео от канала «Программа Автомобиль» описаны последствия, с которыми столкнется автовладелец, если порвать ремень ГРМ.

Признаки неисправности датчика положения распредвала Шевроле Лачетти

Датчик положения распредвала довольно важная деталь двигателей Лачетти, именно он отправляет команды электронному блоку и отвечает за ровную и устойчивую работу двигателя. Датчик положения распределительного вала отвечает за угол опережения зажигания и обуславливает оптимальное время впрыска топлива в цилиндры.

Признаки неисправности датчика давления следующие:

  • Высокий расход топлива;
  • Перебои при запуске мотора;
  • Заметное снижение мощности силового агрегата – двигатель не тянет;
  • Загорается лампочка «Check Engine» на приборной панели. В этих случаях датчик положения распредвала следует заменить. Процедура эта не сложная и её по силам многим сделать самостоятельно.

Перескочил ремень ГРМ — DRIVE2

Ремень ГРМ выполняет ответственную миссию в автомобиле и от надежности его работы зависит долговечность и безопасность двигателя.

На некоторых моделях двигателя обрыв ремня или его проскальзывание, когда перескочил ремень ГРМ на несколько зубьев на шкиве коленвала или распредвала, может привести к серьезным поломкам.

https://www.youtube.com/watch?v=ytdeven-GB

Если даже при перескакивании ремня ГРМ не происходит аварийной ситуации, то двигатель начинает работать с перебоями или вообще глохнет.

Поэтому состоянию ремня необходимо уделять повышенное внимание, а именно; не оставлять на потом появившееся свежее подозрительное пятно в районе крышки ремня. Иногда «потом» может уже не быть, так как даже незначительное количество масла, способно создать условия, чтобы перескочил ремень ГРМ

Если же никаких видимых следов масла или тосола не наблюдается, а двигатель, тем не менее, ведет себя необычным образом, т.е. не развивает обороты, плохо заводится или часто глохнет – снимите крышку ремня ГРМ и убедитесь в правильности установки меток.

При замене ремня ГРМ всегда добивайтесь точности его установки по даже на один зуб ремня метка обязательно негативно скажется на работе двигателя, а на некоторых моделях запуск его станет невозможным, так как будут сбиты фазы газораспределения. Особенно это относится к дизельным двигателям, которые очень чувствительно реагируют на неточность установки ремня.

С покупки горел чек. Хозяин развел руками, мол проморгал когда загорелся, но авто бегает, значит лезть туда не надо. Сразу считал 340ю ошибку — ошибка в цепи датчика распредвала. Инет говорил, что датчику хана, что в его контакт могло попасть масло и все, при условии, что авто едет. Случайно наткнулся на каком-то сайте по вообще другим авто, что горела эта-же ошибка, а как оказалось, ремень грм не попадал на 1 зуб по меткам.

Машина едет, но газораспределение уже сбито. В контакте в гетц-группе гуру сразу сказал, что если грм сбит на 1 зуб, то клапана стуканут. В группе акцентоводов(их же мотор) по существу никто ничего не ответил. И вот на днях один товарищ в акцентгруппе сделал запись о том, что горела ошибка 342, он открыл крышки, а там на шкиве распредвала метка не совпадает на 1 зуб, все выставил заново, ошибка потухла и машина поперла.

Открыл крышку — вот что было

Замена датчика распредвала Шевроле Лачетти

Для замены датчика вам необходимо будет проделать следующие нехитрые операции:

  • Снимается пластиковая декоративная плита над двигателем;
  • Отключаем от датчика клемму с проводами;
  • Снимает воздушный фильтр;
  • Снимаем крышку привода зубчатого ремня;
  • При помощи головки отвинчиваем болты крепления датчика. Необходимо отметить, что до этих болтов трудно добраться и это можно сделать только головкой.
  • Меняем датчик и осуществляем сборку в обратном порядке.

Думается, все убедились, что эта операция достаточно простая, единственной сложностью может стать съём самого датчика, так как для него нужен специальный инструмент, который есть далеко не у всех.

Причины перескакивания ремня, цепи ГРМ

Основные причины перескакивания ремня ГРМ:

  • естественный износ ремня в процессе эксплуатации;
  • стирание зубьев в результате нарушения центровки роликов;
  • повышенное сопротивление движению при неисправности в системе газораспределительного механизма;
  • попадание посторонних предметов в ременную передачу;
  • износ шкивов;
  • растяжение некачественного ремня;
  • перегрев силового агрегата;
  • неисправность натяжителя.

Перескакивание звеньев (звена) цепи встречается с меньшей вероятностью, но последствия такой неисправности серьезнее. Причины перескакивания цепи:

  • растяжение в процессе эксплуатации;
  • неисправность успокоителя цепи;
  • естественный износ цепи;
  • временное заклинивание газораспределительного механизма;
  • перегрев силового агрегата;
  • попадание посторонних предметов в область движения цепи.

Замена ремня ГРМ своими руками

Здесь мы предлагаем посмотреть фотоотчёт о том, как поменять ремень ГРМ на ВАЗ с 16-клапанным двигателем. Процедура выполняется в такой очерёдности действий:

  1. Снять ремень генератора со шкива на коленвале.
  2. Снять крышку защитного кожуха ГРМ.

  3. Выставить метки шкивов РВ по рискам на кожухе.
  4. Снять шкив привода генератора, ещё раз проверить и выставить метки, добавляя к этому и коленвал, после чего можно снимать натяжной ролик, а вслед за ним и ремень.
  5. Проверить состояние ремня и роликов.
  6. Установить ремень обратно.
  7. Установить натяжной ролик.
  8. Осуществить натяжение ремня.
  9. Окончательно проверить соответствие меток.
  10. Произвести пробный пуск двигателя и завершить сборку.

Когда необходимо заменять ремень ГРМ и выставлять метки?

Изношенный ремень ГРМ без преувеличения можно назвать «бомбой замедленного действия»

Важность этого элемента в системе автомобиля сложно переоценить. Обычно его выполняют из качественной резины, ресурс которой рассчитан на 50-60 тысяч км пробега

Но, если транспортное средство эксплуатируется в неблагоприятных условиях, интервал замены будет уже другим.

В большинстве случае, интервал замены указан заводом-изготовителем в документации к транспортному средству. Помимо заложенного в ремень ресурса, стоит учитывать и следующие факторы, сокращающие срок эксплуатации резинотехнического элемента:

  1. Попадание моторного масла на поверхность ремня ГРМ
  2. Образование течи переднего сальника коленчатого вала
  3. Неисправность натяжного ролика
  4. Заклинивание помпы

Как видим, в системе авто может быть достаточное количество поломок, которые прямо воздействуют на срок эксплуатации ремня. Если наступил срок плановой замены, либо его ресурс был преждевременно исчерпан, недостаточно просто заменить старый механизм новым – необходимо также позаботиться о корректности монтажа. Чтобы успешно проделать всю работу, достаточно вооружиться необходимым инструментом, и знать, как выставить ремень по меткам.

Процедуры замены

Теперь перейдем к тому, как поменять ремень ГРМ. Замена детали состоит из трех основных этапов. Прежде всего, до детали потребуется добраться. После ослабляют натяжное устройство и лишь после этого устанавливают новый ремень. Однако обо всем по порядку.

Как добраться до ремня ГРМ?

Алгоритм действий следующий:

От аккумулятора отсоединяется отрицательный кабель. Если имеется, следует заранее побеспокоиться о наличии кода радиобезопасности – это поможет сэкономить время на перенастройку по завершении работ.
Снимите ремень генератора. В зависимости от конкретного автомобиля доступ к ремню ГРМ может затруднять и поликлиновый ремень. Чтобы снять его, соответствующие гайки ослабляют, а при необходимости генератор отталкивают.
Снимите все дополнительные принадлежности. На этом этапе потребуется демонтировать генератор, рулевое управление, компрессор кондиционера и прочие подобные детали, которые мешают получить доступ к кожуху ГРМ

Важно: фитинги снимать не следует, в большинстве случаев их можно просто сдвинуть, не теряя давления в системе.
Если установлена крышка распределителя, ее также следует снять. Чаще всего для этого требуется раскрутить винты крепежа и разогнуть фиксаторы

Некоторые современные модели лишены этой детали, ее место занимает датчик положения коленвала и распредвала. В этом случае без руководства по ремонту двигателя конкретной модели не обойтись – процесс сильно разнится в зависимости от модели.

Выровняйте установочные метки (как выставить метки ГРМ, описано в руководстве по автомобилю). Для этого двигатель проворачивается, пока метка шкива не дойдет до отметки в 0 градусов на шкале синхронизации.
Снимите крышку ремня ГРМ. Прежде всего, раскручиваются все крепежные винты и болты. Если имеются какие-либо детали, мешающие снятию, их потребуется дополнительно демонтировать. Здесь опять же придется обращаться к руководству, так как их наличие и процедура снятия варьируются в зависимости от модели автомобиля.
Проверьте точность установки коленвала и распредвала по установочным меткам. На шкивах или звездочках чаще всего имеется специальная линия, которая выравнивается по меткам на вспомогательном вале, головке цилиндра или меткам на блоке. В случае порванного ремня ГРМ этот момент очень важен.
Проверьте область ремня на наличие пятен масла. Если замечены какие-либо утечки, их требуется немедленно устранить.

Ослабление натяжного устройства

Для того чтобы снять старый ремень ГРМ, потребуется ослабить болты, которые фиксируют устройство, регулирующее натяжение болта. Выкручивать их полностью не имеет смысла – достаточно будет отвернуть натяжное устройство, после чего вновь завернуть болты и зафиксировать натяжитель.

Нелишним будет заодно проверить шкив натяжного устройства на износ. Визуальный осмотр включает проверку на наличие трещин и вмятин, после чего необходимо провернуть шкив.

Если в процессе будет слышен рокот или треск, значит, подшипники изношены или как минимум ослабли. В таком случае следует дополнительно установить новый шкив натяжителя.

Монтаж нового ремня ГРМ

Сама установка ремня ГРМ достаточно проста и вряд ли вызовет у кого-то сложности. Первым делом ремень следует снять со звездочек.

Если натяжитель был ослаблен, он сам с легкостью соскочит. Иногда ремень может застрять, но проблема решается, если подцепить его отверткой.

На втором этапе устанавливают новый ремень. Чаще всего в инструкции пользователя подробно написано, как натянуть ремень ГРМ. Точная процедура со всеми допусками варьируется в зависимости от марки авто

Особенно это важно для крепежного болта шкива коленвала, он обладает самым высоким моментом затяжки

Далее останется лишь произвести все процедуры в обратном порядке.

Как выставить метки ГРМ на коленвале и распредвале

На многих отечественных автомобилях, в частности на ВАЗ, данная процедура предопределяет следующие действия:

  1. Снимаем старый ремень и устанавливаем новый натяжной ролик
  2. Проворачиваем шкив распредвала до совпадения его метки с меткой на блоке цилиндров
  3. Проворачиваем коленвал до уровня, когда метка на шкиве установится строго по вертикали
  4. В корректности установки можно убедиться через специальное окно с заглушкой в картере сцепления
  5. Вытащите заглушку, и посмотрите, риска на маховике расположена напротив планки блока цилиндров или нет? Если да, значит, работу можно считать завершенной

Если все было выполнено правильно, сначала надеваем ремень ГРМ на шкив коленчатого, а после на шкив распределительного вала. Также стоит сказать о том, что расположение валов не зависит от разновидности газораспределителя. Поэтому порядок замены цепи ГРМ во многом идентичен.

Изменения в работе двигателя после перескакивания

Обычно перескакивание ремня или цепи ГРМ происходит в результате одновременного действия нескольких факторов, например, растяжения, повышенной нагрузки во время старта двигателя или движения. В этом случае перескакивание может произойти через шестерни (шкивы), как коленвала, так и шкива распредвала. После этого зажигание смещается в сторону позднего.

Величина такого смещения в угловых единицах зависит от количества зубьев ремня ГРМ или звеньев цепи. Смещение ремня ГРМ на один зуб соответствует изменению угла зажигания на величину, равную отношению 360 угловых градусов/количество зубьев. Например, если количество зубьев равно 100, тогда смещение будет около 3,6 градусов.

При смещении на один зуб (звено) двигатель, как правило, работает. При этом наблюдаются следующие изменения:

  • увеличение потребления топлива;
  • затрудненный запуск двигателя;
  • увеличение токсичности выхлопных газов;
  • уменьшение приемистости двигателя.

В случае, когда ремень проскочил более, чем на зуб, изменение угла зажигания составляет более 5 угловых градусов. Это критическая величина. В современных автомобилях блок управления обычно глушит двигатель, чтобы не произошло серьезных механических повреждений, особенно, в двигателях, где в такой ситуации поршни «встречаются» с клапанами. Опытные водители во время выбора или приобретения автомобиля специально интересуются, встречаются ли поршни с клапанами в данной модели двигателя, установленного в автомобиль.

При перескакивании ремня (цепи) на два и более зуба (звена) наблюдаются:

  • пропуски зажигания;
  • неравномерная работа двигателя, движок натурально «колбасит»;
  • отказ запуска двигателя;
  • посторонние звуки при работе силового агрегата.

Звучит довольно сложно. Какая стоимость замены ремня ГРМ?

Многие меняют ремень ГРМ на сервисе, все таки процедура не из простых, и если вы не уверены, что справитесь с ней должным образом, лучше доверить выполнение процедуры людям, которые зарабатывают себе этим на хлеб. Выбирать нужно все же надежное СТО, памятуя, какие трудности может повлечь обрыв ремня.

В среднем, цена комплекта ремня ГРМ на сервисе составит около 4-5 тысяч рублей, примерно столько же возьму и за работу. Поэтому, собираясь поменять ремень ГРМ на СТО в 2020 году, стоит ориентироваться на цифры в районе 10,000 рублей. Точнее можно сказать, рассматривая конкретное авто.

Стоимость замены ремня ГРМ своими руками будет естественно ниже, ведь тут нужно считать только цены на все детали комплекта. К тому же, здесь есть более широкий выбор среди оригинала или аналогов, и нет наценки СТО. Таким образом, поменять ремень ГРМ самостоятельно будет стоить около 3250 рублей — такова средняя цена, основанная на стоимости 10 разных комплектов (без учета помпы) для популярных автомобилей.

Объективно оценивайте свои силы и выбирайте тот вариант замены ремня ГРМ, который подходит вам больше всего.

7*
Понравилась статья? Поделиться с друзьями:
Chevrolet - лучшая машина
Добавить комментарий
Войти с помощью:
