Регулятор холостого хода: правила ремонта рхх

Диагностика датчика

Проверить клапан холостого хода можно самостоятельно. Его неисправности  можно разделить на две части: механические и электрические. Есть несколько методов проверки.

Визуальный осмотр

Для начала необходимо провести визуальный осмотр. Таким образом можно обнаружить дефекты корпуса, износ иглы, образование нагара. В случае образования отложений, почистить можно средством очистки карбюратора. Также рекомендуется почистить весь дроссельный узел, т. к. он в похожем состоянии.

Использование диагностических программ

Работу РХХ можно проверить с помощью диагностического адаптера и специальных программ. Например, можно использовать самый простой адаптер ELM327 и программу OpenDiagMobile. В меню программы нужно выбрать желаемое положение регулятора ХХ и посмотреть за работой клапана. Лучше выставлять минимум на 20 шагов больше, чем текущее положение.

Проверка проводки

Для этого нам понадобится мультиметр. На заглушенном двигателе снимаем разъём с датчика. Выставляем на измерительном приборе предел измерения 0-20 В постоянного напряжения. Измеряем напряжение на разъеме. В обычном случае должно быть 12 В.

Проверка сопротивления регулятора

Для этого нам понадобится измерить сопротивление между выводами A, B, а также C и D после отсоединения клеммы датчика. Мультиметр переводим в положение измерения сопротивления на пределе 0-200 Ом (Ω).

Нормальным значением является показатель в пределах 50-55 Ом. Сопротивление между A и C, B и D должно быть равно бесконечности.

Проверка с дроссельным узлом

Есть ещё один способ диагностики РХХ. Для этого понадобится снять дроссельный узел со шпилек вместе с датчиком.

При подключении разъема клапана и включении/отключении зажигания можно вживую наблюдать за работой РХХ. Посмотреть как работает игла, не затирает ли где-нибудь, проверить равномерность хода, услышать подозрительные звуки.

Чистка датчика/регулятора холостого хода(ДХХ) инструкция Шевроле Авео

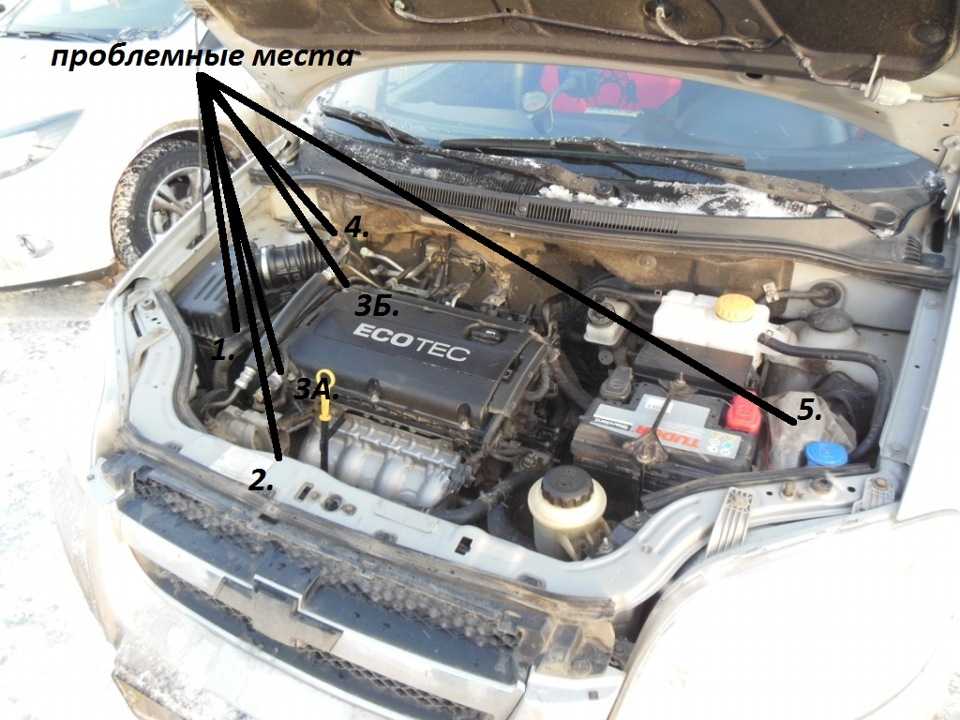

ПРОБЛЕМЫ ДРОССЕЛЬНОЙ ЗАСЛОНКИ Chevrolet Aveo Т300, OPEL ASTRA J

Чистим впускной колектор- брызгаем с болоника и протираем тряпками везде где достанит рука.

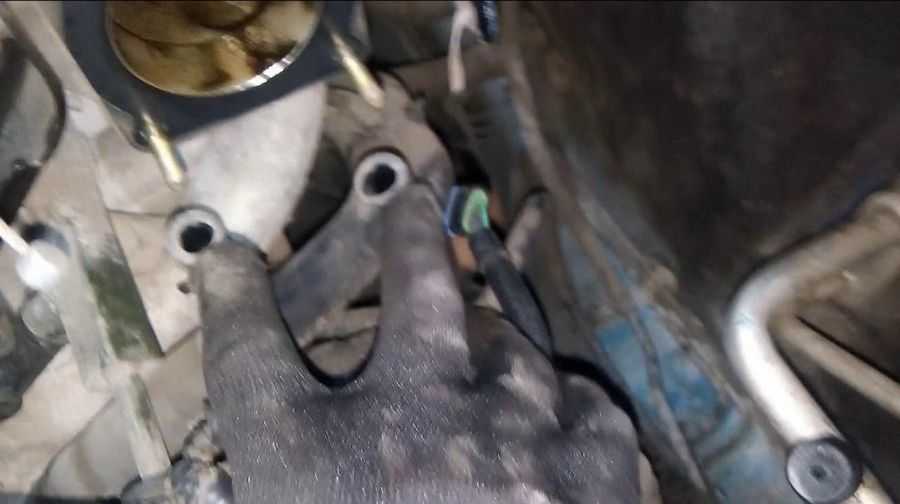

Вот что вытащил я Посадочное место имелло вот такой вид Вид впускного колектора внутри.

Если дроссельный узел снимали не для замены, очистите загрязненный дроссельный узел жидкостью для чистки карбюратора. Сдвиньте пружинный фиксатор наконечника шланга системы вентиляции картера двигателя

Поэтому при данных неисправностях сначала попробуйте промыть дроссельную заслонку например, растворителем или специальным очистителем карбюратора в аэрозольной упаковке.

Если это не приведет к положительному результату, замените дроссельный узел. Слейте жидкость из системы охлаждения двигателя см. При известном навыке охлаждающую жидкость можно не сливать. Приготовьте подходящие по размеру пробки, которыми заглушите шланги сразу же после их отсоединения.

Потеря охлаждающей жидкости при таком способе будет незначительной. Ослабьте затяжку хомута крепления воздухоподводящего рукава к патрубку дроссельного узла и снимите рукав с патрубка.

Чистка Дроссельной Заслонки . Ее обучение после чистки.

Сдвиньте пружинный фиксатор наконечника шланга системы вентиляции картера двигателя Ослабьте хомут крепления шланга слива охлаждающей жидкости Для наглядности работа здесь и далее показана на снятой головке блока цилиндров.

Сожмите фиксатор наконечника шланга подвода охлаждающей жидкости После снятия шланга проверить его на загрезненность — уж больно быстро забивается 6.

Самый тонкий шланг который идёт во впускной коллектор, снимаем в месте соединения с колектором. Он там просто натянут на штуцер, но снимается тяжело. Так вот, все эти шланги очищаем , промываем и продуваем Для промывки я взял такой вот болончик для очистки карбюраторов -очень хорошо чистит, обязательно чтоб с балоном была тонкая трубочка Теперь находим РХХ, он чёрный пластиковый, расположен на впускном колекторе.

Откючаем от него разъём. И главное не потеряйте винтики.

Когда открутите винтики острожно вытаскивайте реле с посадочного места, там должно быть резиновое уплотняющее колечко, его тоже нужно вытащить. Вот что вытащил я Посадочное место имелло вот такой вид Вид впускного колектора внутри.

Интересно как почистить его в середине? Вот такой вид стал после снятия деталей Теперь берём много тряпок , болон для промывки, можно ещё взять бензин и другие моющии житкости которые моют, но не уничтожают деталь.

Берём РХХ акуратно моем ,протираем, продуваем. Много жидкости на него не брызгаем, бо может захлебнутся и умереть.

Недостатки

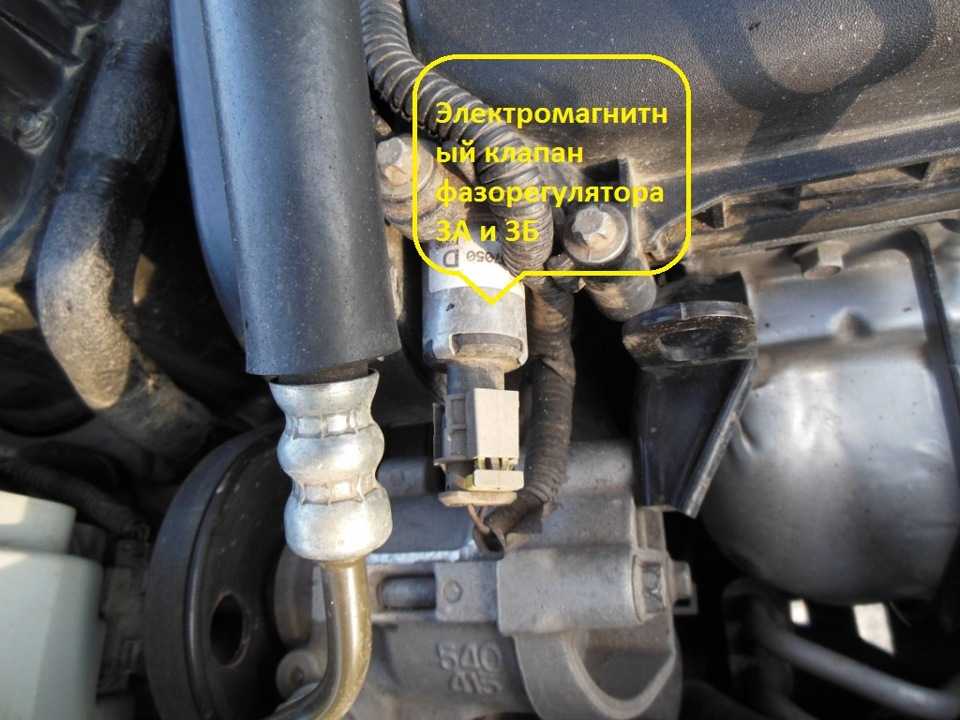

Что касается минусов, то их осталось немало ещё с предшественника. Определённые проблемы связаны с системой изменения режимов ГРС, хотя она рассматривается, как новшество и преимущество. Дело в том, что быстро портятся электромагнитные клапаны регулятора фаз. Автомобиль начинает работать шумно, как дизель. Ремонт в этом случае подразумевает чистку клапанов или их замену.

На F14D4 нет гидрокомпенсаторов, и появилась возможность регулировать зазоры путём подбора тарированных стаканов. С одной стороны, плюсы автоматизированного процесса никто не отменял, но реально на предшественнике F14D3 (с гидрокомпенсаторами) было гораздо больше проблем. Как правило, необходимость в регулировке клапанов возникает уже после 100-тысячного пробега.

Ещё одна слабая точка нового двигателя — термостат. Концерн GM в этом вопросе на первом месте среди остальных производителей. Не получается у него нормально делать термостаты, не выдерживают они, и всё! Уже после 60-70 тыс. км пробега надо проверять деталь и менять в случае необходимости.

Производство GM DAT
Марка двигателя F14D4
Годы выпуска 2008 – наше время
Материал блока цилиндров чугун
Система питания инжектор
Тип рядный
Количество цилиндров 4
Количество клапанов 4
Ход поршня 73,4 мм
Диаметр цилиндра 77,9 мм
Степень сжатия 10.5
Объем двигателя 1399 см. куб.
Мощность двигателя 101 л.с. /6400 об.мин
Крутящий момент 131Нм/4200 об.мин
Топливо бензин 92 (лучше 95)
Экологические нормы Евро 4
Расход топлива город 7,9 л. | трасса 4,7 л. | смешанн. 5,9 л/100 км
Расход масла до 0,6 л/1000 км
Какое масло лить в F14D4 10W-30 или 5W-30 (Районы с низкой температурой)
Сколько масла в двигателе Авео 1.4 4,5 литров
При замене лить около 4-4.5 л.
Замена масла проводится раз в 15000 км
Ресурс Шевроле Авео 1.4 на практике – 200-250 тыс. км
На какие двигатели устанавливался Шевроле Авео, ЗАЗ Шанс

Диагностика

Перед тем как проверить работу контроллера, выполняются следующие действия:

  1. Производится затяжка рычага стояночного тормоза. Под колеса транспортного средства необходимо поставить противооткатные упоры.
  2. Открывается моторный отсек автомобиля, от аккумулятора отсоединяется отрицательная клемма. Для этого ключом надо ослабить затяжку на фиксаторе.
  3. Выполняется осмотр подкапотного пространства. Необходимо найти регулятор холостого хода.
  4. От устройства отключается колодка с проводом.

Проверка вручную

Данный этап диагностики считается самым простым в плане реализации:

  1. От устройства отключается колодка с проводами.
  2. Выкручиваются два болтика, регулятор извлекается.
  3. Производится подключение датчика к микропроцессорному блоку. Контроллер при этом надо держать в руках.
  4. Выполняется запуск двигателя, желательно, чтобы это сделал помощник. В данный момент шток должен втянуться в катушку до конца. Это происходит в результате получения импульса от блока управления. Затем он должен выдвинуться на небольшое расстояние.

Проверка регулятора холостого хода вручную позволяет определить работоспособность штока. При ее выполнении можно убедиться, что деталь не сгибается и не заклинивает внутри устройства.

Но этот вариант проверки не дает 100-процентный результат. Возможно, установленная на автомобиле модификация датчика холостого хода не соответствует прошивке микропроцессорного блока. Шток выдвигается, но необходимая величина для его выдвижения неизвестна. Поэтому проверяется колодка и штекер, а маркировка имеется только на последнем.

При визуальной проверке необходимо произвести диагностику целостности электроцепей и катушек. Также следует проконтролировать состояния байпасного канала и иглы на предмет износа.

О выполнении проверки вручную, а также о других методах тестирования клапана холостого хода подробно рассказал пользователь Игорь Белов.

https://youtube.com/watch?v=zQf1vBy3MeE

Диагностика мультиметром

Проверить работу контроллера с использованием тестера можно так:

  1. От регулятора в моторном отсеке отключается разъем с проводом. Если автомобиль оборудован двигателем на 1,6 л, то заранее необходимо открутить два крепления дроссельного механизма к ресиверу. Затем он отодвигается от торца последнего примерно на 1 см.
  2. Сначала тестером выполняется диагностика электроцепи контроллера, чтобы убедиться, поступает ли на него напряжение или нет. Отрицательная клемма мультиметра соединяется с массой, то есть кузовом или двигателем автомобиля. Положительный контакт должен быть подключен к выводам А и D, они отмечены на разъеме.
  3. Выполняется активация зажигания, считываются показания тестера. Мультиметр предварительно необходимо настроить в режим работы омметра. Полученное значение напряжения должно составить не меньше 12 вольт. Если этот параметр ниже, то есть вероятность, что проблема состоит в разряде аккумуляторной батареи. При полном отсутствии питания надо убедиться в целостности электроцепи либо блока управления.
  4. Зажигание отключается. Следующим этапом будет диагностика непосредственно контроллера.
  5. Мультиметр перенастраивается в режим замера сопротивления, его клеммы поочередно соединяются с контактами А и В, а потом с С и D. Полученное значение диагностики должно составить около 53 Ом.
  6. Затем производится замер сопротивления между парами А и С, а также В и D. На них рабочая величина должна стремиться к бесконечности. Если полученные значения оказались другими, то датчик подлежит замене.

Импульсная проверка на самодельном стенде

Можно собрать самодельный прибор без чипов, его схема приведена ниже:

  1. В оборудовании применяется зарядка на 6 вольт. Ее можно взять от мобильного телефона.
  2. Колодки на разъемах приобретаются в любом тематическом магазине.
  3. При диагностике сначала производится отключение датчика от микропроцессорного модуля. Выполняется проверка хода штока. Если световой индикатор самодельного стенда будет гореть ярко, это говорит о том, что шток регулятора неисправен. Если лампочка будет гореть в половину силы, то механизм исправен.

Схема простого самодельного стенда для диагностики

Цена такого оборудования составляет не менее 1500 рублей. Учитывая низкую стоимость датчика холостого хода, использование фирменного стенда экономически невыгодно.

Способы диагностики датчика

Простейший способ проверить датчик холостого хода на работоспособность – завести мотор и снять с колодки разъем подключения питания. Когда элемент исправен, обороты резко упадут и двигатель остановится – при отключенном электропитании пружина вытолкнет конус вперед и сечение обводного канала полностью закроется. Если работа мотора осталась прежней или изменилась незначительно, переходите к другим способам проверки.

Следующий этап диагностики – измерение напряжения питания, выполняемый в таком порядке:

  1. Отсоедините разъем РХХ и включите зажигание.
  2. С помощью вольтметра измерьте напряжение на соответствующих контактах снятого разъема (в автомобилях ВАЗ это клеммы с обозначениями A и D).
  3. Если напряжение отсутствует либо не достигает 12 вольт, нужно искать проблему в электропроводке. В противном случае переходите к диагностике самого регулятора.

В основном на автомобилях можно проверить работоспособность шагового электромотора без снятия с машины. С помощью мультиметра замерьте сопротивление между следующими парами контактов: A – B, C – D (оно должно составлять примерно 53 Ом). Затем измерьте другие пары – A – C, B – D, на исправном регуляторе прибор покажет бесконечность.

Дальнейшая проверка датчика холостого хода производится так:

  1. Отключите колодку электропитания, открутите винты крепления и вытащите элемент из блока дроссельной заслонки.
  2. Чтобы исключить загрязнение штока, почистите конус и пружину щеткой с мягким ворсом, используя керосин, солярку, а лучше – жидкость для промывки карбюраторов. Не применяйте ацетон и растворители типа 646 – они разрушают пластик.
  3. Продуйте очищенную деталь и подключите разъем.
  4. Приложив палец к штоку, попросите помощника включить зажигание. Конус работоспособного регулятора должен ощутимо сдвинуться. Если ничего не произошло, смело меняйте датчик.

Для установки нового регулятора обязательно снимите «минусовую» клемму аккумуляторной батареи. После сборки и подключения производится калибровка РХХ контроллером – нужно включить зажигание и обождать 15 секунд. Если аккумулятор не отключать, ЭБУ пропустит этап калибровки, отчего двигатель может работать нестабильно.

https://youtube.com/watch?v=zQf1vBy3MeE

Тонкости приобретения нового РХХ

После приобретения нового регулятора требуется произвести его настройку. Инжектор при помощи ЭБУ самостоятельно производит калибровку, поэтому трудностей с тем, как поменять датчик не будет. Для автоматического проведения операции достаточно обесточить инжектор перед установкой РХХ.

Приобретая новый регулятор, следует обратить внимание на его качество. Клапан и прочие элементы не должны иметь изъянов и деформаций

Качество пайки контактов должно быть на высоком уровне. Установка на посадочное место должна происходить без перекосов, иначе в скором времени потребуется ремонт.

Новый регулятор

Проходящий через клапан воздушный поток решил вопрос с работой двигателя без нагрузки. Теперь на дроссельную заслонку возложена функция управления динамическими характеристиками, а на холостых оборотах двигатель находится в полном контроле рхх. Возможность повышать обороты, которой обладает датчик, позволяет не тратить время автовладельца на ожидания прогрева двигателя.

Как почистить датчик холостого хода?

Чистка РХХ выполняется после подготовки следующих инструментов и материалов:

  • отвертка с крестовым наконечником;
  • средство для очистки карбюраторов, подойдет также обычный спирт, растворитель или жидкость WD-40;
  • гаечные ключи;
  • ключи Тоrх;
  • ветошь без ворса, желательно светлого цвета.

Пользователь Александр Филимонов рассказал о нюансах выполнения очистки регулятора холостых оборотов.

Чистить устройство надо так:

Двигатель машины должен быть отключенным и остывшим.
Производится демонтаж воздуховода, соединяющего фильтрующий элемент с крышкой дроссельного узла. Для этого откручиваются два хомута и производится его демонтаж, так будет удобнее выполнять очистку. Отсоединяется магистраль вентиляционной системы картерного устройства, производится снятие заслонки дросселя. Сама крышка обычно фиксируется с помощью хомута, но доступ к нему может быть затруднен. Возможно, потребуется несколько отверток для его выкручивания.
Средство для очистки распыляется на закрытую заслонку дросселя

Делается это осторожно, чтобы не забрызгать другие детали устройства, расположенные рядом. Рекомендуется распылять средством несильными кратковременными нажатиями

После выполнения задачи необходимо протереть заслонку ветошью без ворса, а затем опять произвести очистку. Только теперь надо распылить жидкость на стенки камеры, остатки средства убираются тканью.
Аналогичным образом выполняется очистка узла при открытой заслонке. Действия повторяются до момента, пока устройство не будет поворачиваться максимально мягко и без заеданий. Она должна закрываться наиболее плотно.
Затем от контроллера холостых оборотов отсоединяется колодка с проводами. Используя гаечный ключ соответствующего размера, выкручиваются болты, фиксирующие регулятор. Производится демонтаж устройства, при снятии нельзя потерять уплотнительный элемент, расположенный на креплении. Если заслонка открыта, отверстие воздушного канала необходимо заглушить тряпкой. Производится очистка всех компонентов, в том числе посадочного места регуляторного устройства.
Также с помощью очищающего средства выполняется прочистка контроллера. Действовать необходимо осторожно, чтобы в процессе проведения работ шток не сместился. На завершающем этапе надо протереть крышку заслонки дросселя, после чего выполняется монтаж всех демонтированных элементов. Если в процессе очистки шток был смещен, его положение необходимо отрегулировать, чтобы он стал обратно.

Состояние устройства перед очисткой

Внешний вид датчика после того, как его прочистили

Место установки контроллера холостых оборотов

Проверка и ремонт дроссельного узла Лачетти на видео

Вот обещанное видео о разборке дроссельного узла и реанимации моторчика РХХ.

Это более старое видео, где разбирал дроссельный узел

А вот новое видео, где ко мне приехал автомобиль, на котором отсутствовал холостой ход. Здесь я показал, как диагностировать вину дроссельного узла, как проверить электрические цепи внутри дросселя и, как восстановить моторчик РХХ. К слову сказать, он был в очень ужасном состоянии и проработал уже более 450 тыс.км

https://www.youtube.com/watch?v=yNwLmHJauII

Отчёт получился довольно не маленький и, надеюсь, полезный для многих.

С вопросами и дополнениями милости прошу в комментарии ниже.

Всем Мира и ровных дорог!

По теме:

+70

Нюансы выбора датчика холостого хода

Оригинальный датчик холостого хода имеет маркировку по типу ХХ-ХХХХХХХ-ХХ. Последние две цифры указывают метку совместимости:

  • нечетные (01 и 03) взаимозаменяемые, четные (02 и 04) также взаимозаменяемые;
  • между собой эти группы не взаимозаменяемые, то есть, вместо «родного» 02 нельзя эксплуатировать клапан 01 или 03.

Даже в оригинальных регуляторах не помешает дополнительно смазать РХХ смесью литола и WD-40 (пружинка и шток). Поскольку замена РХХ своими руками востребована автолюбителями, существуют контрафактные регуляторы, которые можно опознать по признакам:

  • на упаковке нет отличительных меток;
  • стикер желтого цвета на корпусе без рамки;
  • наконечник иглы темного цвета;
  • тонкое черное уплотнительное кольцо вместо толстого красного уплотнения;
  • заклепки корпуса не имеют шляпок диаметром 3 мм;
  • белая пружина вместо черного изделия с частой навивкой;
  • корпус короче на 1 мм.

Пример контрафактного РХХ

Поскольку установка всегда производится собственными силами, смажьте шток и пружинку дополнительно для увеличения эксплуатационного ресурса РХХ и всего двигателя.

Таким образом, электромагнитный клапан РХХ ценой 300 – 500 рублей лучше иметь в запасе, чтобы произвести замену в полевых условиях для нормализации холостого хода ДВС. Указанные методы диагностики позволят определить неисправность регулятора и забившегося обводного канала дроссельной заслонки.

Методы ремонта и устранения неисправностей

Прежде чем перейти к исправлению проблемы, стоит отметить, что плавающее обороты — это только начало, поскольку несвоевременное устранение неисправности может привести к тому, что появится эффект «пуск-заглох». Итак, рассмотрим последовательность действий для устранения причин возникновения плавающих оборотов двигателя.

Топливная система

Как показывает практика и опыт, плавающие обороты появляются в случае неравномерной подачи горючего в камеры сгорания, или постоянное изменения количества топливной смеси. В первую очередь, это связано с форсунками, которые могут быть загрязненными. При этом, это может не чувствоваться при движении, а вот на холостых оборотах тахометр сразу это покажет. Поэтому, необходимо демонтировать и проверить форсунки на специальном стенде.

Также, неисправность может быть вызвана поломкой бензинового насоса, который подает топливо не равномерно или засоренность топливного фильтра. При необходимости нужно заменить фильтрующий элемент и проверить топливный насос.

Изменение количества топливной смеси может быть связано с засоренностью дросселя или износом воздушного фильтра. Поэтому, фильтрующий элемент меняется, а дроссельная заслонка подлежит чистке.

Проблемы с зажиганием

Проблемы с холостым ходом могут возникать вследствие неверной работы системы зажигания. А именно, это может быть связано с замком или проводкой. Так, стоит проверить и при необходимости заменить поврежденные элементы. Лучше всего менять замок зажигания в сборе, а провода, которые идут от него прозвонить на работоспособность.

Ошибки ЭБУ

Нередко, неисправность автомобиля связана с ошибками электронного блока управления, а также с неисправностью контроллеров на плате. Конечно, еще одной причиной может послужить прошивка, которая вышла со строя. Многие автолюбители меняют операционную систему, но это не всегда помогает.

Как показывает практика, неисправность ЭБУ может послужить проблемой для работоспособности многих систем. Поэтому, если не удалось устранить неисправность предыдущими способами, необходимо заменить блок управления.

Некачественное топлива

Во многих случаях, плохое качество заливаемого горючего в бак автомобиля может послужить поводом засорение системы топливопроводов и впрыска, что в свою очередь дает эффект неравномерной подачи горючего. Для устранения неисправности следует слить старое горючее, прочистить топливную систему и залить новый качественный бензин.

Диагностика РХХ

В идеале диагностика регулятора должна производиться на стенде, который сможет воспроизвести импульсы бортового компьютера. На практике это дорого, используются бюджетные способы проверки. В любом случае алгоритм действий на начальном этапе одинаковый:

  1. затягивается ручной тормоз, под колеса устанавливаются противооткатные устройства – башмаки;
  2. отключайте клемму «-» от батареи АКБ;
  3. зная, где находятся датчики ДПДЗ и ДМРВ, определяется местонахождение РХХ;
  4. клапан отключается от бортового компьютера (вытаскивается штекер из разъема).

Демонтаж клапана

Дальнейшие шаги отличаются для разных методов проверки.

Проверка вручную

Простейшим методом, как проверить РХХ в электронной системе распределения впуска, является ручная диагностика (потребуется помощник):

  1. отсоединяется штекер РХХ из разъема;
  2. откручиваются два винта, прибор демонтируется;
  3. регулятор вновь подключается к ЭБУ, но остается в руках мастера;
  4. помощник заводит двигатель, шток в это время должен втянуться в катушки полностью, затем, получив импульс от компьютера, выдвинуться на некоторое расстояние.

Ручная проверка РХХ

Другими словами, проверяется работоспособность штока, владелец убеждается, что эта деталь не погнута, не заклинивает внутри клапана. Однако, это не дает 100% гарантий, что данная модификация РХХ полностью соответствует прошивке ЭБУ контроллера. Игла выдвигается, но на неизвестную величину. В первом случае проверяется разъем, во втором – штекер, маркировка имеется только на штекере.

При классическом варианте проверки «от простого к сложному» этот этап является начальным, дальше следует проверить целостность проводов и катушек, состояние байпасного канала, износ иглы. Только после указанных действий можно собрать самодельный стенд с импульсной подачей напряжения для комплексной диагностики РХХ.

Диагностика мультиметром

На этом этапе понадобится тестер РХХ проверяется этим прибором в двух режимах:

  • омметром – при замыкании щупами мультиметра контактов C – D и A – B сопротивление должно иметь значение 40 – 80 Ом, D – C и A – D равняться бесконечности;
  • вольтметром – при включении зажигания величина напряжения достигает 12 – 20 В.

proverka-testerom

Импульсная проверка на самодельном стенде

Поскольку стенд стоит 1 500 – 1800 рублей, а регулятор 300 – 500 рублей, покупка прибора экономически не выгодна рядовому пользователю. Простая схема без микрочипов приведена ниже:

  • в ней использована 6 В зарядка от любого мобильного устройства;
  • колодки штекеров имеются в свободной продаже;
  • вначале нужно отключить РХХ от бортового контроллера, затем проверяется ход штока;
  • яркое свечение лампы на схеме свидетельствует о неисправности самого штока;
  • если лампа горит в пол накала, узел считается исправным.

Схема приспособления для проверки РХХ

Использование чистящего средства позволит восстановить работоспособность штока, но только при засорах. Если эта деталь согнута, нужно заменить регулятор целиком.

Назначение датчика холостого хода

Назначение РХХ в автомобилях, оснащенных электронной системой зажигания:

  1. Микропроцессорный модуль составляет соотношение воздуха и горючего при создании топливовоздушной смеси в инжекторном силовом агрегате.
  2. Блок управления отмеряет определенный объем бензина или дизельного топлива.
  3. Электронный тип систем оснащается контроллерами коленчатого вала, положения дроссельной заслонки, детонации и расходомером. В соответствии с показаниями этих устройств происходит активация топливного насоса. Зажигание распределяется по конкретным цилиндрам ДВС.
  4. Если водитель отпускает педаль газа, топливная заслонка полностью закрывается. Это приводит к тому, что нарушаются пропорции горючей смеси. Продукты сгорания перемещаются в камеру при появлении разницы в давлении между выпускным и впускным коллекторами.

Датчик холостых оборотов в электронных системах зажигания выполняет функцию регулировки состава горючей смеси во время пуска двигателя. С помощью сигналов, которые отправляет контроллер, микропроцессорный модуль принимает решение об обогащении топлива. При этом он игнорирует показания, которые отправляет регулятор дроссельной заслонки. Датчик передает сигналы по линии. При необходимости в нем открывается свободный канал, по которому проходит воздух. Это приводит к выравниванию оборотов двигателя во время движения или на холостом ходу.

Пользователь Роман Лозовой представил подробный обзор контроллера от производителя Дженерал Моторз для автомобиля Дэу Ланос.

Принцип работы

Принцип действия клапана состоит в следующем:

  1. Блоком управления выполняется калибровка показаний датчика, если он обнаруживается в системе.
  2. Сам контроллер представляет собой шаговый электрический мотор. Он оснащается конусной иглой, которая располагается в специальном отверстии канала заслонки дроссельного узла.
  3. Регулятор не передает информацию на микропроцессорный модуль, но получает ее от него. Поэтому правильнее его называть не датчиком, а исполнительным механизмом — клапаном.
  4. Блок управления определяет по сигналу от расходомера, что в горючей смеси отсутствует воздух. Затем он сравнивает эти импульсы с теми, которые передает ДПДЗ.
  5. На регуляторное устройство поступает напряжение. Это приводит к выдвижению иглы из канала. недостающий объем воздуха подается в горючую смесь для смешивания.

Также микропроцессорный модуль получает импульсы об уровне температуры хладагента и моторной жидкости. Если двигатель запускается при низких отрицательных температурах, его необходимо прогревать, что позволит снизить износ элементов и узлов трения. Чтобы обогатить смесь, канал датчика холостого хода приоткрывается, для этого водителю не нужно жать на газ.

В начале работы устройства алгоритм действия такой:

  1. Ключ прокручивается в замке, зажигание активируется.
  2. Шток выдвигается до упора. Благодаря этому игла перекрывает байпасный канал.
  3. При упирании штока в калибровочное отверстие блок управления начинает отсчитывать шаги назад.
  4. Выполняется подача напряжения на обмотки. В результате клапан возвращается в изначальное открытое состояние.

Число обратных шагов настраивается при прошивке блока управления, этот показатель может изменяться в зависимости от модели устройства. К примеру, на ЭБУ Бош он составляет 50 шагов, а на модулях Январь — 120.

Пользователь Дмитрий Шарк рассказал вкратце о принципе действия, а также о диагностике контроллера холостого хода.

https://youtube.com/watch?v=Ai7I4v7_dwM

Инжектор

На входе коллекторного устройства в инжекторных двигателях используется дроссельная заслонка. Она оснащается индивидуальным контроллером определения положения в конкретный момент времени.

Когда выполняется запуск двигателя или силовой агрегат останавливается, происходит следующее:

  1. Микропроцессорный модуль получает данные об оборотах вращения.
  2. Затем блок управления анализирует работу силового агрегата, уточняет целевое назначение.
  3. Показания от контроллера дроссельной заслонки и воздуха сравниваются. Блок управления определяет, закрыта заслонка или нет. Также он может «понять», какая в цилиндры силового агрегата поступает смесь — обедненная или обогащенная.
  4. Происходит открытие клапана РХХ. Воздушный поток подается в обход заслонки. Это обеспечивает возможность поддержания оборотов на определенном уровне, запрограммированном заранее.

По факту в этом процессе участвует несколько устройств системы зажигания. Если двигатель автомобиля останавливается или глохнет из-за неполадок, проверка работы осуществляется вручную. Это связано с тем, что обратной связи у РХХ и системы диагностики нет.

Дизельные силовые агрегаты не оснащаются дроссельной заслонкой, поэтому в них не используются датчики холостого хода, они бесполезны.

Пользователь Alex ZW подробно рассказал о принципе действия контроллера РХХ в автомобиле.

https://youtube.com/watch?v=B3sKh9GvJZo

Проверка датчика холостого хода

Провести диагностику детали достаточно несложно, но обратите внимание на несколько моментов. Первой проблемой может быть снятие детали, большинство производителей крепят датчик ХХ на винты, и в крайнем случае их можно высверлить, но в некоторых вариациях деталь установлена на лак

Если ваш регулятор зафиксирован лаком, будьте осторожны, ни в коем случается не отрывайте его с применением силы, так как можно повредить впускную часть автомобиля. В вашем случае будет правильно демонтировать дроссельный узел полностью и лишь потом отсоединить РХХ.

Самый простой способ проверки конечно же визуальный осмотр

При визуальном осмотре первое, на что стоит обратить внимание — это загрязнение иглы. Так же обратите внимание на состояние контактов и самой дроссельной заслонки

При обнаружение оборванных проводов их требуется вернуть на место. Припаяйте их и, во избежание коррозии, обработайте лаком.

Будет уместно, по возможности, произвести проверку РХХ мультимером или самодельным тестером. Мультимером вы сможете проверить сопротивление, а самодельным тестером (сделать можно из зарядки мобильного телефона) проверите ход штока регулятора.

Если вы обнаружите что мотор разрушен, полностью выработан шток или изношена конусная игла — деталь потребуется заменить. Не расстраивайтесь из-за этого слишком сильно, стоимость детали будет составлять всего около 1000 рублей.

Возможные неисправности

Пообщавшись с владельцами автомобиля, а также с мастерами в автосервисе можно сделать вывод, что плавающие обороты двигателя на автомобиле довольно распространенный эффект. Большинство автолюбителей заверяют, что эта неисправность появляется еще при гарантийном обслуживании. Связано это может быть со многими факторами.

Рассмотрим, основные причины возникновения плавающих оборотов двигателя:

  • Неисправность в топливной системе.
  • Проблемы в зажигании.
  • Ошибки ЭБУ.
  • Некачественное топливо.

Все эти причины служат тому, что появляется такой эффект. Самой распространенной причиной является появление проблем с впрыском.

Процесс чистки датчика холостого хода

Для стабилизации работы требуется провести процесс чистки, особенно если при осмотре вы обнаружили засорение иглы или дроссельной заслонки. Для чистки контактов воспользуйтесь ватной полочкой: предварительно окунув её в спирт, оботрите их.

Чистку конусной иглы проводите очистителем карбюраторов или WD – 40. Обильно побрызгав на иглу, дайте ей просохнуть, после этого можно устанавливать деталь обратно.

Чистка дроссельной заслонки займет немного больше времени, но также не будет трудоемкой.  Вам понадобится любое чистящее средство: бензин, растворитель, очиститель карбюратора, WD – 40. Так же воспользуйтесь тряпкой и щеткой. Обязательно перед чисткой снимите гофру воздушного фильтра, и не забудьте почистить заслонку с двух сторон.

В итоге

Двигатель F14D4 имеет много плюсов. Это и усовершенствованный ремень ГРМ, который ходит долго, и качественная помпа, и отсутствие клапана EGR. Отлично продумана вентиляция картера, позволяющая газам выходить из зоны дросселя. Поэтому заслонка редко загрязняется, что для электронного привода является большим преимуществом. Также на этом моторе легко заменить фильтр масла — это делается сверху, без ямы.

На этом достоинства завершаются. Хрупкий впускной коллектор, который может легко сломаться. Плохая тяга на низах. Не впечатляет работа масляного теплообменника, установленного под выпускным коллектором. На нём часто пробивает уплотнитель, и антифриз попадает в масло. От низкосортного топлива легко выходит из строя катализатор — он сделан единым целым с выпускным коллектором.

Однозначно, производитель устранил некоторые прежние ошибки двигателя серии F, но добавились новые.

Источник

9*
Понравилась статья? Поделиться с друзьями:
Chevrolet - лучшая машина
Добавить комментарий
Войти с помощью:
