Как установить гидронатяжитель на 409 двигателе

На двигателе установлено два гидронатяжителя одинаковой конструкции — для верхней и нижней цепи

Поскольку гидронатяжители постоянно поддерживают цепи в натянутом состоянии независимо от растяжения цепей и износа башмаков, в процессе эксплуатации отпадает необходимость в регулировке натяжения цепей

Устройство гидронатяжителя цепи показано на рисунке 1.

Плунжер 4 установлен в корпусе 5. В плунжер вставлена пружина 6, которая сжата резьбовой пробкой 1.

В пробке установлен обратный шариковый клапан 2.

На плунжер надеты запорное 3 и стопорное 7 кольца. На рисунке гидронатяжитель цепи показан в нерабочем («заряженном») состоянии, когда стопорное кольцо удерживает плунжер от перемещения.

Для того чтобы привести гидронатяжитель в рабочее состояние («разрядить» его), нужно нажать на конец плунжера так, чтобы стопорное кольцо переместилось в проточку меньшего диаметра на плунжере, тогда под действием пружины плунжер переместится из корпуса.

На двигатель гидронатяжитель устанавливают в «заряженном» состоянии.

Под действием пружины и масла, поступающего через клапан из системы смазки двигателя, плунжер нажимает на башмак натяжителя и поддерживает цепь в натянутом состоянии.

По мере того как растягивается цепь и изнашивается башмак натяжителя, плунжер дальше выходит из корпуса, запорное кольцо перемещается в следующую кольцевую канавку на корпусе, препятствуя перемещению плунжера в обратном направлении.

При ударах цепи по башмаку натяжителя (например, при изменении режима работы двигателя) плунжер перемещается назад в корпус на ширину проточки под запорное кольцо. При этом он сжимает пружину.

Кроме того, клапан закрывается и дополнительно происходит демпфирование за счет того, что масло выдавливается через зазор между плунжером и корпусом.

Вам потребуются: ключ «на 12», отвертка.

1. Придерживая крышку гидронатяжителя (она поджата изнутри натяжителем), ключом на 12 отворачиваем два болта.

2. Снимаем крышку и вынимаем гидронатяжитель.

Устанавливаем гидронатяжитель в «заряженном» состоянии, смазав канал в головке блока и, при необходимости, заменив порванную прокладку.

После установки приводим гидронатяжитель в рабочее состояние — «разряжаем».

«Зарядка» гидронатяжителя

Если нет оправки для сборки гидронатяжителя или нет возможности ее изготовить, можно собрать натяжитель следующим образом.

1. Сводим губки тисков, оставив между ними зазор 19 мм.

Не зажимайте в тисках корпус натяжителя.

Разбирая сразу два гидронатяжителя, не перепутайте их плунжерные пары, т. к. они подобраны с определенным зазором.

2. Установив корпус натяжителя в тиски, как в зев ключа, отверткой с широким лезвием.

3. выворачиваем клапан.

4. Вынимаем из корпуса пружину

5. Вынимаем плунжер.

Промываем все детали в бензине или керосине, продуваем сжатым воздухом и смазываем моторным маслом.

6. Из стального листа толщиной 0,8—1,0 мм вырезаем полосу (шириной 10—15 мм, и длиной 25 мм).

Круглогубцами или на оправке сгибаем ее в кольцо диаметром как у плунжера.

7. Изготовленной оправкой поджимаем в корпусе гидронатяжителя пружину.

8. Устанавливаем плунжер в корпус.

9. При необходимости, тонкой отверткой направляем запорное кольцо.

10. Отверткой нажимаем на дно плунжера до упора.

11. В плунжер устанавливаем пружину, а сам корпус – в тиски.

12. Преодолевая сопротивление пружины, заворачиваем клапан в корпус гидронатяжителя.

13. У правильно заряженного натяжителя плунжер должен полностью войти в корпус.

Отверткой затягиваем клапан, удерживая корпус в тисках (как при разборке).

Не нажимайте на выступающий конец плунжера, а после установки в канал головки блока — на сам натяжитель.

Разрядка гидронатяжителя

После установки гидронатяжителя на двигатель его необходимо привести в рабочее состояние — разрядить. Для этого:

1. Ключом на 12 выворачиваем пробку из крышки гидронатяжителя.

2. Отверткой через отверстие нажимаем на натяжитель, который «разрядившись», вытолкнет ее.

3. Устанавливаем пробку на место.

Так выглядит «неразряженный» гидронатяжитель.

Источник

Технология замены

Замена прокладки ГБЦ — процесс простой, но достаточно трудоемкий, потому что требуется демонтаж многих соединений в определенной последовательности. Сколько стоит замена на СТО, многие знают и поэтому предпочитают выполнять эту работу самостоятельно.

Необходимые инструменты:

Динамометрический ключ

  • динамометрический ключ;
  • набор ключей;
  • набор торцовых головок;
  • «Torx»;
  • отвертка.

Торцовая головка

Этапы

Для тех, кто не в курсе, как , опишем весь процесс пошагово

Также расскажем, почему важно соблюдать очередность затяжки болтов

В этом видео показано, как простым способом можно проверить герметичность системы ГБЦ и целостность всех систем.

  1. Обесточиваем систему, отсоединив минусовую клемму АКБ.
  2. Выставляем поршень 1-го цилиндра в ВМТ.
  3. Сливаем ОЖ.
  4. Снижаем давление в системе.
  5. Отсоединяем приемный патрубок глушителя от коллектора.
  6. Убираем крышку ГБЦ.
  7. Отсоединив провода и ослабив хомуты, снимаем патрубок с корпусом очистителя воздуха.
  8. Открутив и ослабив гайки, отодвигаем кронштейн в бок.
  9. Отсоединяем шланги охлаждающей системы.
  10. Отсоедините тягу привода дроссельной заслонки.
  11. Отсоединяем провода от масляного датчика в картере силового агрегата.
  12. Отсоединяем другие провода и колодки.
  13. Демонтируем крышку и ремень.
  14. Фиксируем зубчатый шкив вала от возможного проворачивания, выкручиваем болт, на котором он крепится.
  15. Аккуратно убираем шкив с вала, следя, чтобы не повредился сальник.
  16. Открутив болты и гайку, снимаем крышку, которая расположена сзади.
  17. Снимаем оставшиеся шланги, колодки и провода.
  18. Согласно схемы ослабляем при помощи ключа «Torx» затяжку 10 болтов ГБЦ.
  19. Полностью выкручиваем все болты.
  20. Вынимать нужно с шайбами.
  21. Демонтируем головку.
  22. Теперь можно снять прокладку ГБЦ.
  23. Сразу замерьте болты, если они сильно вытянулись, то возможно лучше поменять их.
  24. Почистите поверхности, которые будут соприкасаться с прокладкой.
  25. Теперь можно ставить новую прокладку. При установке проследите, чтобы отверстие, через которое проходит масло, было расположено между третьим и четвертым цилиндром.
  26. Ставим ГБЦ, при этом нужно проследить, чтобы валы были в верхней мертвой точке.
  27. Болты затягивайте, соблюдая следующую схему, иначе могут быть неприятные последствия, которые перечеркнут всю работу так, как будет нарушена герметичность.
  28. Также соблюдайте момент. Он индивидуален для каждой модели авто.
  29. Установите снятые шланги, трубки, колодки и провода в последовательности обратной снятию.
  30. На этом замена завершена.

Обязательно понаблюдайте и проверьте во время езды, как работает и функционирует система и обеспечена ли герметичность и нет ли негативных признаков.

Признаки, характерные для пробитой (поврежденной) прокладки ГБЦ

Если перспективы капремонта двигателя вас не радуют, остается внимательнейшим образом следить за его состоянием, и, при появлении описанных ниже симптомов прогорания прокладки, произвести ее проверку. Ведь, как говорят в народе: «Береженого бог бережет». Косвенно, на износ прокладки ГБЦ могут указывать повышение расхода топлива и снижение тяги двигателя. Причинами повреждения прокладки чаще всего, могут оказаться неправильная установка ГБЦ при ремонте, «кривые руки» мастера, собиравшего двигатель, заводской брак самой прокладки, низкокачественный бензин или перегрев двигателя.

  1. Если на щупе, при проверке уровня масла, или под пробкой маслозаливной горловины появляется белая пена (эмульсия) – это свидетельствует о проникновении охлаждающей жидкости (далее ОЖ) в масляную систему. И, скорее всего — именно сквозь отверстие в прокладке ГБЦ. В достаточно редких случаях, прокладка может быть цела и невредима, а причиной утечки является трещина в самом блоке цилиндров. Но, при любом раскладе, обнаружив белую эмульсию в системе смазки двигателя, необходимо немедленно взяться за инструменты самому, или обратиться на СТО и устранить неполадку.
  2. Белый густой дым (пар), идущий из выхлопной трубы, иногда с брызгами воды при работающем двигателе может являться следствием попадания охлаждающей жидкости непосредственно в цилиндр (цилиндры). В этом случае, при отсутствии внешней утечки, уровень ОЖ снижается, так как определенная ее часть буквально «улетает в трубу». Однако белый цвет автомобильного выхлопа не всегда свидетельствует о пробое прокладки. Он может также появляться во время прогрева мотора, при увеличенном содержании конденсата, или в сырую погоду, в условиях высокой влажности. Это вполне нормально. О нарушении целостности прокладки ГБЦ стоит задуматься лишь в том случае, если «дымит» постоянно и много, без видимых причин.
  3. Появление пятен масла, либо масляной пленки на поверхности жидкости охлаждения в расширительном бачке или в радиаторе означает, что масло попало туда, куда не следует, и, вероятнее всего, именно из-за пробитой прокладки ГБЦ. Во всяком случае, ее стоит проверить в первую очередь. Хотя, находятся у нас «народные умельцы», которые наловчились использовать для промывки системы охлаждения моющие свойства отстоянных отработок полусинтетических или синтетических масел. У таких экономистов вся машина в пятнах. Но, будем считать, что это не наш вариант.
  4. Мелкие пузырьки, напоминающие пузырьки от шампанского, равномерно поступающие в горловину радиатора, могут свидетельствовать о попадании выхлопных отработанных газов в систему охлаждения двигателя из камеры сгорания. Значит, где-то есть дырочка, и, вероятнее всего — в прокладке ГБЦ. Небольшое количество пузырьков, возникающее при замене ОЖ – вполне нормальное явление, но вот если тосол «пузырится» постоянно, значит, дело нечисто и что-то не в порядке.
  5. Выхлопные газы, прорывающиеся наружу через пробитую прокладку ГБЦ – достаточно редкое явление. При этом заметить его не составит особой сложности, стоит только внимательно приглядеться. Но не нужно совсем сбрасывать со счетов этот дефект — мало ли что, может и такое случиться. Намного чаще встречается ситуация, когда из-под прокладки подтекает масло. В этом случае, от утечки убережет вовремя сделанная затяжка болтов крепления ГБЦ. Только обязательно четко следуйте инструкции, иначе можно еще больше усугубить проблему. Затяжка производится в определенной последовательности и с определенным моментом затяжки, рекомендованным изготовителем. Иначе, можно легко сорвать резьбу и переломать шпильки. Не лишним будет воспользоваться для этого динамометрическим ключом. Если его нет, советуем купить или попросить на время у знакомых.
  6. В случае если прокладка пробита между цилиндрами, выявить неисправность намного сложнее, поскольку, фактически какие-либо внешние признаки при этом отсутствуют, кроме, разве что, повышения расхода бензина и снижения двигательной мощности. Но причин этому может быть масса. Поэтому, самым надежным способом будет диагностика с помощью компрессометра. Потеря компрессии в одном цилиндре или нескольких (чаще всего – в соседних) цилиндрах свидетельствует о нарушении целостности прокладки ГБЦ.

Стоимость ее замены также достаточно высока, поэтому проще предотвратить выход из строя, чем потом заниматься ремонтом.

Использовать только качественные смазочные материалы и антифризы не агрессивные к алюминиевым сплавам.

Еще обязательно требуется следить за исправностью системы зажигания, использовать бензин необходимой марки.

Источник

Процесс замены и момент затяжки

Необходимые инструменты

Для осуществления данных работ по замене прокладки головки блока цилиндров Нива Шевроле и затяжке болтов ГБЦ следует подготовить:

  • крестовую и шлицевую отвертку;
  • набор рожковых ключей;
  • динамометрический ключ.

Без последнего элемента затяжка шкивов головки блока будет невозможной.

Пошаговая инструкция

  1. Первоначально, разумеется, нужно демонтировать саму крышку ГБЦ.
  2. Затем подставьте под днище авто емкость для сбора отработанного хладагента. Открутите пробку слива и слейте антифриз.
  3. Затем следует отключить тросик привода дроссельной заслонки от ресивера и узла.
  4. После этого следует демонтировать распределительный шкив вместе с корпусом подшипников.
  5. Далее, демонтируем рычаг клапанов, а затем выверните сами опоры рычагов. Также демонтируйте рампу подвода моторной жидкости к гидравлическим опорам.
  6. Теперь нужно отключить жгут с кабелями от ДПДЗ. Таким же образом отключите проводки от датчика холостого хода и антифриза.
  7. Вам нужно сжать пластиковый фиксатор, а затем отсоединить разъем с проводками, которые предназначены для питания форсунок. Здесь же нужно не забыть отключить жгут с проводками от датчика детонации.
  8. Теперь отключите высоковольтные кабеля от свечей зажигания. Также отключите кабель, который питает устройство контроля температуры двигателя.
  9. Немного сожмите и отключите приемную трубу от впускного коллектора. Затем верхний винт крепежа распорки впускной трубки и, незначительно ослабив нижний винт, распорку следует отвести в сторону.
  10. Стяжной хомут следует немного ослабить, затем от дроссельного узла следует отключить патрубок продувки адсорбера.
  11. Стяжные хомуты нужно ослабить и отключить от ГБЦ патрубки охладительной системы.
  12. При помощи рожковых ключей теперь нужно отсоединить топливные магистрали. Для этого открутите гайки топливных шлангов, предназначенных для слива и подачи бензина.
  13. Теперь при помощи ключа отверните верхний винт, который крепит заднюю распорку впускной трубки. Нижний винт также следует немного ослабить. После этих действий распорку необходимо убрать в сторону.
  14. Когда все указанные выше действия выполнены, следует демонтировать натяжитель цепочки привода распределительного шкива.
  15. Затем произведите демонтаж кронштейнов, при помощи которых крепится устройство ГУР.
  16. Теперь можно снять цепочку со звездой распределительного шкива.
  17. После этого, используя торцевую головку с удлинителем, вам потребуется отвинтить винты крепления ГБЦ, а затем — осуществить ее демонтаж.
  18. Теперь можно снять прокладку головки блока цилиндров. Смонтируйте на ее место новый компонент, предварительно смазав его по периметру герметичным клеем. Собственно, на этом работы по замене уплотнительной прокладки головки блока цилиндров в Ниве Шевроле можно считать законченными. Все дальнейшие работы по сбору силового агрегата нужно выполнять в обратной последовательности. Но это еще не все. Чтобы обеспечить надежное прилегание головки блока цилиндров к самому блоку, нужно правильно выполнить затяжку винтов и соблюсти момент протяжки.
  19. Сама процедура состоит из нескольких этапов. В первую очередь используя динамометрический ключ и соблюдая порядок, указанный на схеме, нужно затянуть винты с первого по десятый. При этом момент затяжки головки блока цилиндров Нива Шевроле должен составлять 20 Нм.
  20. Далее, когда все по очереди болты затянуты, необходимо еще раз затянуть все винты ГБЦ. Теперь момент затяжки должен составлять 69,4–85,7 Нм. Последний, одиннадцатый шкив нужно затянуть моментов 31,4–39,1 Нм.
  21. После этих действий винты, отмеченные номерами с первого по десятый, нужно довернуть на 90 градусов, а затем, когда они все прокручены, следует повторить процедуру и опять довернуть их на 90 градусов. На этом процедуру затяжки винтов можно считать законченной.

Если все действия были выполнены правильно, то после замены компонента у вас пропадет проблема попадания моторной жидкости в антифриз и наоборот. Но учтите: все нужно делать согласно действиям, указанным в данном мануале.

Если, к примеру, вы неправильно закрутите болты ГБЦ, то есть не дотяните их или перетяните, то это может обернуться более серьезными проблемами.

В том случае, если винт не дотянут, ГБЦ не будет плотно прилегать к блоку. Это чревато утечкой моторной жидкости. Если же наоборот, вы слишком перетянули шкивы, то это может спровоцировать образование трещин на силовом агрегате. Если появились микротрещины, то вам придется заняться либо сваркой ГБЦ, либо ее заменой. Поэтому перед тем как приступить к такому ремонту, тщательно подумайте — сможете ли вы все сделать правильно?

Почему прогорает прокладка ГБЦ?

Чаще всего причина прогоревшего уплотнителя в перегреве двигателя, из-за которого деформируется плоскость ГБЦ. Наиболее чувствительны к такой деформации вследствие теплового расширения 6-цилиндровые рядные двигатели.

К пробою приводит и нарушение процесса горения в цилиндре (детонационное и/или калильное зажигание). При калильном зажигании смесь поджигается не от искры, а от перегретой части свечи зажигания. Возникает при неправильном подборе свечей. При детонационном сгорании смесь воспламеняется до возникновения искры на электроде. Основные причины детонации:

  1. Несоответствие октанового числа бензина и степени сжатия двигателя. Столь общее определение включает в себя как случаи, когда заявленный на АЗС показатель октана не соответствует действительности, так и неучтенное повышение степени сжатия после ремонта либо вследствие образования в цилиндрах нагара.
  2. Слишком бедная смесь.

Детонационное сгорание характеризуется сверхвысокой скоростью распространения фронта пламени, из-за чего стенки камеры сгорания переживают экстремальные термические и механические нагрузки.

Прокладка может прогореть не только из-за повышения температуры, но и из-за дополнительного вытягивающего усилия, которое воздействует на болты. Возникает вследствие повышенного давления в камере сгорания до момента преодоления поршнем верхней мертвой точки (ВМТ).

Шутки в сторону

Однако, если вдуматься, и заказчик, и конечный потребитель скажут об одном и том же. Возьмем, например, сжимаемость прокладки. Чем она ниже, тем строже будут требования к качеству уплотняемых поверхностей. И наоборот – высокая сжимаемость «простит» некоторые огрехи этих поверхностей. Иными словами, сжимаемость определяет ту самую герметичность стыка, без которой уплотнение – не уплотнение, и ремонт – не ремонт.

А оптимальное сочетание сжимаемости и восстанавливаемости позволит обойтись без дополнительных подтяжек головки блока и регулировок зазоров клапанов.

Давайте ознакомимся с основными тенденциями двигателестроения в части, касающейся производства прокладочных материалов. По мнению ряда зарубежных производителей уплотнений, тенденции таковы:

• компактный дизайн двигателя, малая площадь уплотняемой поверхности, «мягкие» отливки блока и его головки;

• рост числа малогабаритных дизелей для легковых автомобилей;

• увеличение рабочих температур и пиков давления при сгорании смеси;

• полный отказ от дополнительных «подтяжек» прокладки;

• международная унификация технологий, появление единых стандартов для автомобильных прокладок и других запчастей;

• популярность «философии отсутствия утечек», и, как следствие – предполагаемое увеличение срока гарантии на герметичность любого соединения.

Таким образом, моторостроение не стоит на месте, конструкторы двигателей непрерывно совершенствуют свои детища. В их арсенале –применение турбонаддува, повышение частоты вращения коленчатого вала и степени сжатия, а также применение новейших конструкционных материалов. Значит, производители прокладок должны не отставать от моторостроителей? А вот и не угадали, – они должны идти впереди. Иными словами, им нужно быть постоянно готовыми к заказу на «прокладку завтрашнего дня».

Причины неисправности

Определившись с понятием и значением элемента, теперь следует разобраться, почему может прогорать прокладка ГБЦ.

Несмотря на разнообразие возможных причин, чаще всего такое происходит из-за самого обычного перегрева при повышении температуры двигателя выше допустимых значений. Сам перегрев может возникать под влиянием разных факторов.

Когда мотор перегревается, крышку немного ведёт, тем самым нарушается плоскость прилегания и соприкосновения двух элементов через прокладку. Результат не заставляет себя долго ждать, и происходит разгерметизация с опасными последствиями. Практика и опыт обращений в автосервисы наглядно показывает, что изменение геометрии в основном касается головок, изготовленных из алюминия. Чугунные аналоги с таким не сталкиваются. В случае с чугуном выше вероятность образования трещины от перегрева, нежели искривление.

Ещё перегрев может приводить к накаливанию самого уплотнителя до экстремальных температур, что влечёт за собой изменения структуры и геометрии изделия. Следствием тоже становится процесс разгерметизации. Подобное встречается в машинах, где используются железоасбестовые виды прокладок.

Помимо прогорания, есть и другие причины, почему может пробивать прокладку ГБЦ. Здесь уже вина лежит в основном на мастерах, которые нарушают правила затяжки, не соблюдают установленные правила и не используют указанные в инструкции моменты. Причём к негативным последствиям может привести избыточная и недостаточная затяжка.

Если перетянуть уплотнитель, он попросту разрушится. Такое часто происходит при использовании прокладок из низкокачественных материалов.

Не затянув полностью прокладку, выхлопные газы начнут выходить наружу, то есть уплотнитель не будет обеспечивать полноценную герметизацию. Причём изначально газ может выходить незначительными и незаметными порциями. Но при взаимодействии с воздухом материал уплотнителя начнёт изнашиваться, что в конечном итоге приведёт к более явным признакам.

Но всё же к наиболее очевидным причинам неисправности относят изначально низкое качество уплотнителя. Некоторые производители используют сырьё, которое плохо справляется с поставленными задачами. Не всегда головка выдерживает даже гарантийный период.

Чтобы у вас не возникали подобные неприятности с двигателем, старайтесь использовать лишь высококачественные изделия. Причём бренд здесь не играет ключевую роль, поскольку на рынке активно распространяются подделки под именами известных компаний. Лучше обращаться в специализированные и сертифицированные магазины.

Нельзя исключать такую простую причину как износ. Это расходник, имеющий ограниченный срок службы. Если машина старая и двигатель постепенно теряет свою эффективность, есть вероятность прогорания или пробивания прокладки. Её потребуется заменить, строго соблюдая регламент, последовательность и момент затяжки.

10 признаков замены прокладки ГБЦ. На что смотреть

В перегреве двигателя, появлении эмульсии в моторном масле, плохой работе печки и белом дыме, прущем из под капота, виновной можно объявить прокладку головки блока цилиндров. Чтобы не быть при этом голословным, стоит провести проверку и собрать до десяти доказательств, которые позволят вынести вердикт «прокладку ГБЦ — под замену!».

Начнем с попадания выхлопных газов в антифриз. Если прокладка ГБЦ приказала долго жить, то возможно выхлоп прорывается в в охлаждающую жидкость. Проверить это просто легко — открутить крышку расширительного бачка и посмотреть, не бурлит ли жидкость. Для пущей убедительности бачок можно закрыть целым воздушным шариком или целлофановым пакетом (надувается, значит прокладка пробита).

В принципе, выхлопные газы под капотом не заметить трудно, даже если они и не затрагивают систему охлаждения. Визуально или на слух это будет определяться сразу, если прокладку пробило значительно. А если нет, тогда можно посмотреть другие признаки.

Если кажется, что двигатель «троит», его трудно запустить, но когда прогреется, то работает вроде неплохо — это может быть из-за прострела между цилиндрами . Это когда топливовоздушная смесь с одного цилиндра смешивается с отработанными газами из другого. Это наверняка определит замер компрессии, который покажет существенные различия между цилиндрами.

Потеки масла в моторном отсеке (на стыке головки и блока цилиндров) намекают на разрыв внешней оболочки прокладки ГБЦ.

Как и образование нагара на свечах зажигания . Они могут быть даже мокрыми от попадания ОЖ.

Плохо работает печка ? Тоже валите на прокладку ГБЦ — из-за прогорания, выхлопные газы могли нарушить работу теплообменника и снизить его эффективность. В таких случаях характерные резкие скачки температуры антифриза.

Тот же выхлоп может навредить и радиатору охлаждения двигателя, увеличивая давление в патрубках . Проверить можно на ощупь — они становятся гораздо тверже.

Если падает уровень ОЖ в расширительном бачке, а из выхлопной валит белый дым — стоит беспокоиться о попадании антифриза в цилиндры . Разумеется, по вине прокладки ГБЦ, которую прорвало между камерой сгорания и каналом рубашки охлаждения двигателя.

Резкое и существенное увеличение температуры двигателя, тоже может быть на совести прокладки из-за прорыва газов в охлаждающую систему. Которая попросту перестает справляться со своими обязанностями.

Ну и наверное самое неприятное здесь — смешивание антифриза с моторным маслом . Образовавшуюся эмульсию трудно потом выгнать из системы, да и вредит она не слабо, поскольку и масло и антифриз теряют свои полезные свойства. Обнаруживается достаточно просто — если в расширительном бачке с ОЖ есть маслянистые пятна или пена на масляном щупе.

На этом все — этих улик вполне достаточно, чтобы определить повреждение прокладки ГБЦ, Хотя, надо признать, они довольно косвенные. Есть несколько проверок, которые позволят в этом точно убедиться: https:// etlib .ru/

Источник

Методы диагностики

При обнаружении прямых или косвенных признаков перед автовладельцем возникает новая задача. Ему необходимо разобраться в том, как проверять прокладку ГБЦ на предмет пробоя.

Всего существует несколько методов. Причём диагностика достаточно простая, и её можно применять в гаражных условиях. Опыт здесь не играет ключевой роли, поскольку с поставленной задачей справятся и начинающими автомобилисты.

Если вам интересно и необходимо знать, как проверить, была ли пробита на двигателе автомобиля прокладка ГБЦ, выполните следующие манипуляции. Любой из представленных методов подходит для получения точного ответа касательно целостности и текущего состояния уплотнителя между блоком и головкой.

  1. Визуальный осмотр. Наиболее простой вариант, как самому можно определить, что на двигателе пробита или изношена прокладка ГБЦ. Здесь нет определённого и строгого алгоритма действий. Неисправность определяют просто путём визуального наблюдения. Сначала нужно запустить двигатель, открыть капот и присмотреться к области соединения блока и головки. Если через щели выходит даже небольшой объём дыма, проблема есть. Также можете прислушиваться к поведению мотора, который может начать выдавать нехарактерные звенящие звуки.
  2. Проверка радиатора и расширительного бачка с ОЖ. Ещё обязательно проверяется горловина, с помощью которой в рамках планового ТО заливается новое моторное масло. Метод тоже визуальный. Просто открутите все крышки и внимательно на них посмотрите. Не забудьте заглянуть внутрь бачка. Если жидкость охлаждения проникла в мотор, на крышке маслозаливной горловины, вы увидите характерную рыжую эмульсию. Если масло оказалось в антифризе, тогда маслянистые пятна появятся на крышке радиатора или же расширительного бачка.
  3. Наблюдение за выхлопной трубой. Запустите двигатель. Можете попросить помощника немного погазовать, чтобы увеличить объём выходящего дыма из выхлопной трубы. Если вы видите на выходе дым белого цвета, фактически являющийся паром, проблема с пробитой прокладкой наверняка есть. При использовании антифриза через трубу обычно выходит дым белого цвета с характерным сладким оттенком. Дополнительно загляните в расширительный бачок с ОЖ. Если уровень постепенно падает, тогда вы вероятно диагностировали пробой прокладки. Хотя признак считается косвенным.
  4. Проверка наличия выхлопа в системе охлаждения. Чтобы сделать это, можно воспользоваться одним из 2 методов. Первый способ предусматривает откручивание крышки на радиаторе или расширительном бачке. Если внутри наблюдается активное бурление, это плохой признак. Второй метод заключается в применении воздушного шарика или обычного презерватива. Изделие натягивается на горловину бачка, сняв перед этим крышку. Затем запускается двигатель при оборотах около 3-5 тысяч в минуту. Если шарик или презерватив надувается (быстро или медленно), произошла разгерметизация. То есть в ближайшее время потребуется заменить прокладку.

Все методы используются уже не один десяток лет, но продолжают оставаться эффективными, простыми и достаточно точными. Да, вы можете потратить лишние деньги и отправиться на диагностику в автосервис. Но чтобы сэкономить, лучше самому определить неисправность, а далее уже поручить замену мастерам или сделать всё своими руками.

Самостоятельная замена прокладки потенциально сложна и тяжело выполнима без наличия соответствующего опыта и специального инструмента. Также не стоит доверять гаражным СТО, не имеющим лицензии. Тут лучше потратить больше денег, но отдать машину в надёжные руки специалистам, которые предоставят гарантии на выполненную работу.

Основные правила при замене прокладки ГБЦ

Замена прокладки ГБЦ тянет за собой слив жидкостей и демонтаж узлов, не рекомендуется использовать повторно старую прокладку и болты даже если они выглядят вполне нормально.

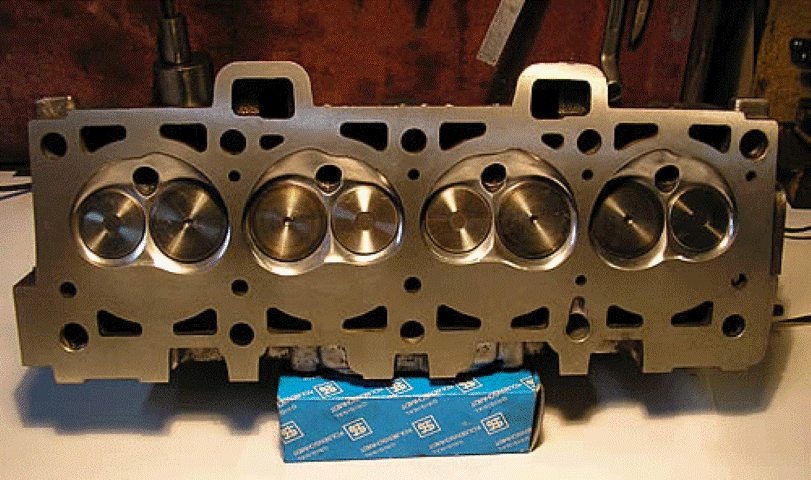

После удаления старой прокладки и очистки поверхности от следов уплотнения необходимо проверить плоскость головки блока цилиндров.

Проверить геометрию можно при помощи поверочной (лекальной) линейки и щупов. Линейку ставят ножевой опорой в продольном и поперечном направлении.

Для прокладок ГБЦ из многослойной стали допустимы такие максимальные зазоры: менее 0,5 мм на расстоянии 400 миллиметров и менее 0,3 мм на расстоянии 100 миллиметров.

Если после проверки прокладка остается в допуске, то плоскость в порядке и дальнейшая подготовка сводится только к обезжириванию поверхности. Если зазор более 0,5 мм, то рекомендуем шлифовку или фрезеровку поверхности.

Подготовка и монтаж прокладки ГБЦ

Когда мы убедились что поверхность ровная а блок целый и не содержит трещин или раковин, то можно приступать к монтажу прокладки.

Все технологические отверстия тщательно очищаются и продуваются сжатым воздухом для удаления возможных отложений и пыли. Поверхность обезжиривается.

Далее устанавливаем новую прокладку. Производители прокладок для надежности вокруг отверстий наносят эластомерный состав, который при монтаже заполняет все мельчайшие неровности блока. При повторной установке эластомерное покрытие уже не имеет прежние герметизирующие качества.

Но даже новая прокладка не даст 100% гарантии качества герметизации на весь срок службы двигателя. Для достижения 100% герметизации и увеличения времени до следующей замены прокладки ГБЦ, компания Permatex. Inc разработала свои составы для уплотнения прокладки ГБЦ.

Еще в 1915 Констант А. Бенуа (основатель фирмы), применил свой экспериментальный состав на автомобиле гонщика Ральфа де Пальма в 24-часовой гонке на трассе в Шипсхед Бей. Механик гонщика обратился к господину Бенуа после того как прокладка прогорела в четвертый раз.

После обработки прокладки составом разработки г-н Бенуа машина прошла дальнейший путь без проблем с прокладкой.

На сегодняшний день продукты Компании Перматекс прописаны в ОЕМ-спецификациях всех крупных производителей не только гражданской автомобильной техники, но и имеет сертификаты на поставку своих разработок для армии США.

Для вас доступно и вы можете применить:

Клей-герметик Permatex High Tack Gasket Sealant – наносится кистью тонким слоем на прокладку.

Состав универсален – кроме герметизации прокладок его можно использовать как герметик штуцеров трубопроводов или герметик бортов бескамерных шин.

Также вы можете использовать Permatex High Tack как защиту металла или электрических разъемов от коррозии.

Герметик в аэрозоле Permatex High Tack Spray-A-Gasket Sealant – подобный предыдущему составу, но уже в баллоне под давлением.

Если наносите герметик под давлением, то это позволяет создать тонкий сплошной слой уплотнителя на прокладке. А постоянная остаточная липкость герметика помогает точно позиционировать и удерживать на месте даже тяжелые многослойные металлические прокладки.

И наконец для самых современных мн огослойных би-металлических прокладок ГБЦ, которые всё чаще встречаются на современных автомобилях. Компания Permatex. Inc. выпустила Спрей-прокладка с медью Permatex Copper Spray-A-Gasket Hi-Temp Sealant .

Медный наполнитель в этом уплотнителе помогает стальной прокладке быстрее отвести избыточное тепло от камеры сгорания. Состав герметика рассчитан на постоянный контакт с любым топливом и любой температурой двигателя.

Если нет гарантии что купили качественную прокладку, то возможно наш герметик ей поможет.

А еще, если совсем туго, есть возможность сохранить старую прокладку при помощи наших уплотнителей. Видео ниже. (Но данную процедуру вы делаете только на свой страх и риск). Видео из youtube, автор Demon_Bull_Ch

8*
Понравилась статья? Поделиться с друзьями:
Chevrolet - лучшая машина
Добавить комментарий
Войти с помощью:
