Для самостоятельного проведения компьютерной диагностики Лады Калина через ноутбук или смартфон достаточно подключится к OBD2 разъему диагностическим адаптером и автосканером. В 90% процентах случаев комп. автодиагностика сводиться к тому, чтобы считать данные с ЭБУ, но как это правильно сделать, знает далеко не каждый водитель.

Данная инструкция подробно описывает процесс подключения к «мозгам» автомобиля, в том числе какой автосканер и программу выбрать. В статье вы найдёте много полезных ссылок на более подробные инструкции и материалы сайта.

Автор сайта elm327-obd2.ru

Серийные прошивки ВАЗ Bosch M7.9.7+

 Bosch M7.9.7 новая аппаратная реализация (M7.9.7+) Идентификатор ПО Номер ВАЗ Примечание B103EQ12 2111 – 1411020-80 1 Серийная версия для новой аппаратной реализации, нормы Е2 B103ER12 2111 – 1411020-80 2 Серийная версия для новой аппаратной реализации, нормы Е2 B104DQ17 21114 – 1411020-30 1 Серийная версия для новой аппаратной реализации, нормы Е2 B104DR17 21114 – 1411020-30 2 Серийная версия для новой аппаратной реализации, нормы Е2 B105DQ09 21124 – 1411020-30 1 Серийная версия для новой аппаратной реализации, нормы Е2 B105DR09 21124 – 1411020-30 2 Серийная версия для новой аппаратной реализации, нормы Е2 B105DR10 21124 – 1411020-30 3 Серийная версия для новой аппаратной реализации

ЭБУ производства France, нормы Е2 B108DQ09 21124 – 1411020-10 1 Серийная версия для новой аппаратной реализации, нормы Е3 B108DR09 21124 – 1411020-10 2 Серийная версия для новой аппаратной реализации, нормы Е3 B109DR02 21124 – 1411020-20 3 Серийная версия для новой аппаратной реализации, нормы Е3 B119DQ01 21114 – 1411020-20 1 Серийная версия Eвро‑3 для новой аппаратной реализации, XC05_M7A1, нормы Е3 B119DR02 21114 – 1411020-20 Богдан, серийная версия, софт XC06_M7A1, нормы Е4 B120EQ16 21214 – 1411020-30 1 Серийная версия для новой аппаратной реализации, нормы Е2 B120ER16 21214 – 1411020-30 2 Серийная версия для новой аппаратной реализации, нормы Е2 B120ER19 21214 – 1411020-30 3 Серийная версия для новой аппаратной реализации, нормы Е2 B122HR01 21230 – 1411020-90 1 Серийная версия для новой аппаратной реализации на а/м Нива – Шевроле, нормы Е2Внимание! Прошивка имеет проблему со включением вентиляторов B122HR91 21230 – 1411020-90 2 Серийная версия для новой аппаратной реализации на а/м Нива – Шевроле, нормы Е2 22XC052S 21230 – 1411020 «Клон» B122HR01, нормы Е4 22YC041S 21230 – 1411020-40 Нива – Шевроле, нормы Е4 B114ER18 21214 – 1411020-20 Серийная версия для новой аппаратной реализации на а/м Нива 21214, нормы Е3 B114ER17 21214 – 1411020-20 Серийная версия для новой аппаратной реализации на а/м Нива 21214. Версия с экспортного автомобиля, нормы Е3 B126ES01 2104 – 1411020-10 1 Серийная версия для новой аппаратной реализации дя автомобилей «классика» 1,45 л., нормы Е2 B126ER02 2104 – 1411020-10 2 Серийная версия для новой аппаратной реализации дя автомобилей «классика» 1,45 л., нормы Е2 B102CQ05 Калина 1 Серийная на Калину, нормы Е3  B102CR06 Калина 2 Серийная на Калину, нормы Е3  B101CR01 11183 – 1411020-02 1 Серийная на Калину, нормы Е2 B101CR02 11183 – 1411020-02 2 Серийная на Калину, нормы Е2 B104CR01 21114 – 1411020-40 Калина, шильдик бумажный, нормы Е3 B104CR02 21114 – 1411020-40 Калина, отличия от CR01 только в порогах температуры вентиляторов, нормы Е3 B103CU03 21114 – 1411020-40 Калина, шильдик бумажный, без ДНД, нормы Е3 B173DR01 21126 – 1411020-10 1 Серийная на Приору, нормы Е3 B174DR03 21126 – 1411020-00 2 Серийная на Приору, нормы Е4* B174DR04 21126 – 1411020-00 3 Серийная на Приору, комплектация с ГУР, нормы Е4* B174DT05 21126 – 1411020-30 4 Серийная на Приору, нормы Е4* B174DT06 21126 – 1411020-30 5 Серийная на Приору, нормы Е4* B174DT07 21126 – 1411020-00 6 Серийная на Приору, нормы Е4* B173СR03 11194 – 1411020 1 Серийная на Калину 1,4 л., нормы Е3 B174СR03 11194 – 1411020-10 2 Серийная на Калину 1,4 л., нормы Е3 B174СT04 11194 – 1411020-10 3 Серийная на Калину 1,4 л., нормы Е3 22YB072S 2123 – 1411020-30 1 Серийная версия Евро‑3 для новой аппаратной реализации на а/м Нива – Шевроле, нормы Е3  Прошивки ОПП**  Bosch M7.9.7+ B120ER1733XCO305B133ER17 21214 – 1411020-30 Прошивка ОПП с Нивы 1,8 (в идентификаторах 1,7)

Без датчика фаз.33XCO305 и B133ER17 – «клоны» B120ER17, нормы Е2 B121ER17 21214 – 1411020-10 Прошивка ОПП НТЦ ВАЗ на длинную Ниву, нормы Е3 B11KSS01 11196 – 1411020 Прошивка ОПП НТЦ ВАЗ на Калину Спорт 1,6 16V, нормы Е3 B13KSS02 21126 – 1411020-60 Прошивка ОПП НТЦ ВАЗ на Калину Спорт 1,6 16V. В архиве два варианта с разной КС и идентификаторами, нормы Е3

* Нормы токсичности указаны в соответствии с ИП ВАЗ ** ОПП – Опытно-Промышленное Предприятие, дочерняя компания АвтоВАЗ.Внимание! Некоторые прошивки на Bosch M7.9.7 могут быть представлены в двух видах, в сжатом формате «Combiloader» и обычные bin-файлы (с префиксом «с»)

Типовые параметры работы инжекторных двигателей ВАЗ

Для многих начинающих диагностов и простых автолюбителей, которым интересна тема диагностики будет полезна информация о типичных параметрах двигателей. Поскольку наиболее распространенные и простые в ремонте двигатели автомобилей ВАЗ, то и начнем именно с них.

На что в первую очередь надо обратить внимание при анализе параметров работы двигателя?

1. Двигатель остановлен.1.1 Датчики температуры охлаждающей жидкости и воздуха (если есть). Проверяется температура на предмет соответствия показаний реальной температуре двигателя и воздуха. Проверку лучше производить с помощью бесконтактного термометра. К слову сказать, одни из самых надежных в системе впрыска двигателей ВАЗ – это датчики температуры.

1.2 Положение дроссельной заслонки (кроме систем с электронной педалью газа). Педаль газа отпущена – 0%, акселератор нажали – соответственно открытию дроссельной заслонки. Поиграли педалью газа, отпустили – должно также остаться 0%, ацп при этом с дпдз около 0,5В. Если угол открытия прыгает с 0 до 1-2%, то как правило это признак изношенного дпдз. Реже встречается неисправности в проводке датчика. При полностью нажатой педали газа некоторые блоки покажут 100% открытия (такие как январь 5.1 , январь 7.2), а другие как например Bosch MP 7.0 покажут только 75%. Это нормально.

1.3 Канал АЦП ДМРВ в режиме покоя: 0.996/1.016 В — нормально, до 1.035 В еще приемлемо, все что выше уже повод задуматься о замене датчика массового расхода воздуха. Системы впрыска, оснащенные обратной связью по датчику кислорода способны скорректировать до некоторой степени неверные показания ДМРВ, но всему есть предел, поэтому не стоит тянуть с заменой этого датчика, если он уже изношен.

2. Двигатель работает на холостом ходу.

2.1 Обороты холостого хода. Обычно это – 800 – 850 об/мин при полностью прогретом двигателе. Значение количества оборотов на холостом ходу зависят от температуры двигателя и задаются в программе управления двигателем.

2.2 Массовый расход воздуха. Для 8ми клапанных двигателей типичное значение составляет 8-10 кг/ч, для 16ти клапанных – 7 – 9,5 кг/час при полностью прогретом двигателе на холостом ходу. Для ЭБУ М73 эти значения несколько больше в связи с конструктивной особенностью.

2.3 Длительность времени впрыска. Для фазированного впрыска типичное значение составляет 3,3 – 4,1 мсек. Для одновременного – 2,1 – 2,4 мсек

Собственно не так важно само время впрыска, как его коррекция

2.4 Коэффициент коррекции времени впрыска. Зависит от множества факторов. Это тема для отдельной статьи, здесь только стоит упомянуть, что чем ближе к 1,000 тем лучше. Больше 1,000 – значит смесь дополнительно обогащается, меньше 1,000 значит обедняется.

2.5 Мультипликативная и аддитивная составляющая коррекции самообучением. Типичное значение мультипликатива 1 +/-0,2. Аддитив измеряется в процентах и должен быть на исправной системе не более +/- 5%.

2.6 При наличии признака работы двигателя в зоне регулировки по сигналу датчика кислорода последний должен рисовать красивую синусоиду от 0,1 до 0,8 В.

2.7 Цикловое наполнение и фактор нагрузки. Для «январей» типичный цикловой расход воздуха: 8ми клапанный двигатель 90 – 100 мг/такт, 16ти клапанный 75 -90 мг/такт. Для блоков управления Bosch 7.9.7 типичный фактор нагрузки 18 – 24 %.

Теперь рассмотрим подробнее, как на практике ведут себя эти параметры. Поскольку для диагностики я пользуюсь программой SMS Diagnostics (Алексею Михеенкову и Сергею Сапелину привет!) , то все скриншоты будут оттуда. Параметры сняты с практически исправных автомобилей, за исключением отдельно оговоренных случаев.

Источник

Расшифровка заводской маркировки прошивок ВАЗ

ПО современных ЭБУ маркируется изготовителем алфавитно – цифровым кодом, разделенном на 5 групп.

первая группа – буква и цифра обозначает тип (семейство) контроллера:   J4 – блоки управления (ЭБУ) Январь‑4/4.1;   J5 – блоки управления Январь‑5.1/5.1.1/5.1.2;   V5 – блоки управления VS‑5.1 (НПО «Итэлма»);   М1 – блоки управления Мотроник М1.5.4 (М1.5.4N); N (New) – новая аппаратная реализация    M7 – блоки управления Мотроник MP7.

   V – автомобили ВАЗ с передним приводом семейств 2108, 2110;   N – семейство автомобилей с полным приводом ВАЗ;

Исключение почему-то составили прошивки для классики, например, J5V26L52 и пр.

третья группа – две цифры обозначает условный номер комплектации (00…99); для  переднеприводных автомобилей ВАЗ существуют следующие номера:

   03 – нормы токсичности Евро‑2, 8‑ми клапанный 1.5л двигатель;   05 – нормы токсичности Евро‑2, 16-ти клапанный 1.5л двигатель;   07 – нормы России, 16-ти клапанный 1.5л двигатель;   13 – нормы России, 8‑ми клапанный 1.5л двигатель.   26 – нормы России, 8‑ми клапанный 1.45л двигатель. Задний привод (классика).  четвертая группа – буква, обозначает порядковый уровень ПО (A…Z), чем дальше буква в алфавите, тем новее уровень ПО;

пятая группа – две цифры, обозначает версию калибровки (00…99), чем больше номер, тем новее калибровки.

ЭБУ Bosch M7.9.7, М10, Январь 7.2/7.2+

В них первая группа – одна буква – код производителя

I – ИтэлмаB – BoschА – Автэл

вторая группа – одна цифра – модель контроллера

1 – M10 1 – M7.9.72 – Январь 7.2

третья группа – 3 знака (цифро-буквенный код) – условное обозначение проекта по внутренней ВАЗ-овской классификации.

03Е – проект 2111,  Евро II18E – проект 2111,  Евро III04D – проект 21114, Евро II18D – проект 21114, Евро III05D – проект 21124, Евро II08D – проект 21124, Евро III20E – проект 21214, Евро II21E – проект 21214, Евро III22H – проект 21214, Евро III01C – проект 11183, Евро II C02 – проект 11183, Евро III02C – проект 11183, Евро III73C – проект 11184, Евро III73D – проект 21126, Евро III C02 – проект 11183, Евро III26F – проект 21067, Евро II26E – проект 21067, Евро II

четвертая группа – 1 буква – версия ПО.

пятая группа – 2 цифры – номер калибровки

Пример:

B103EQ09 – Bosch, М7.9.7, проект 03E, версия ПО – «Q», номер калибровок 09I203EK34  – Итэлма, Январь 7, проект 03E, версия ПО – «К», номер калибровок 34

Попытка классификации обозначений  тюнинговых прошивок

Так как явно назрела необходимость в систематизации прошивок с измененными калибровками, в обозначении прошивок мы будем придерживаться следующих правил: калибровки переднеприводных ВАЗов – «V», заменены на:

А» – для прошивок на нестандартное «железо» «B» – «Butan» – прошивки для работы на сжиженном газе «С» – «Cam» – прошивки под нестандартные распредвалы «D» – «Dynamic» – для динамичных прошивок «Е» – «Economy» – для экономичных прошивок «М» – «Modify» – модифицированные прошивки «Т» – «Tuning» – тюнингованные прошивки

Блок управления двигателем Лады Калина

Возможности проведения автодиагностики зависят от типа и марки ЭБУ (электронного блока управления, ECU). Тип ЭБУ зависит от года выпуска авто и двигателя (экологичность и номер двигателя).

На автомобилях Калина 1, 2 чаще всего установлены:

  • Двигатель 21116 — ЭБУ М74
  • Двигатель 21126 — ЭБУ Bosch Me17.9.7 или М75 (с шиной CAN или без неё).
  • Двигатель 21127 — ЭБУ М74 — 638 (аналог М74 с изменённой платой).
  • ЭБУ Январь и Ителма ставились на автомобили до 2008 года.

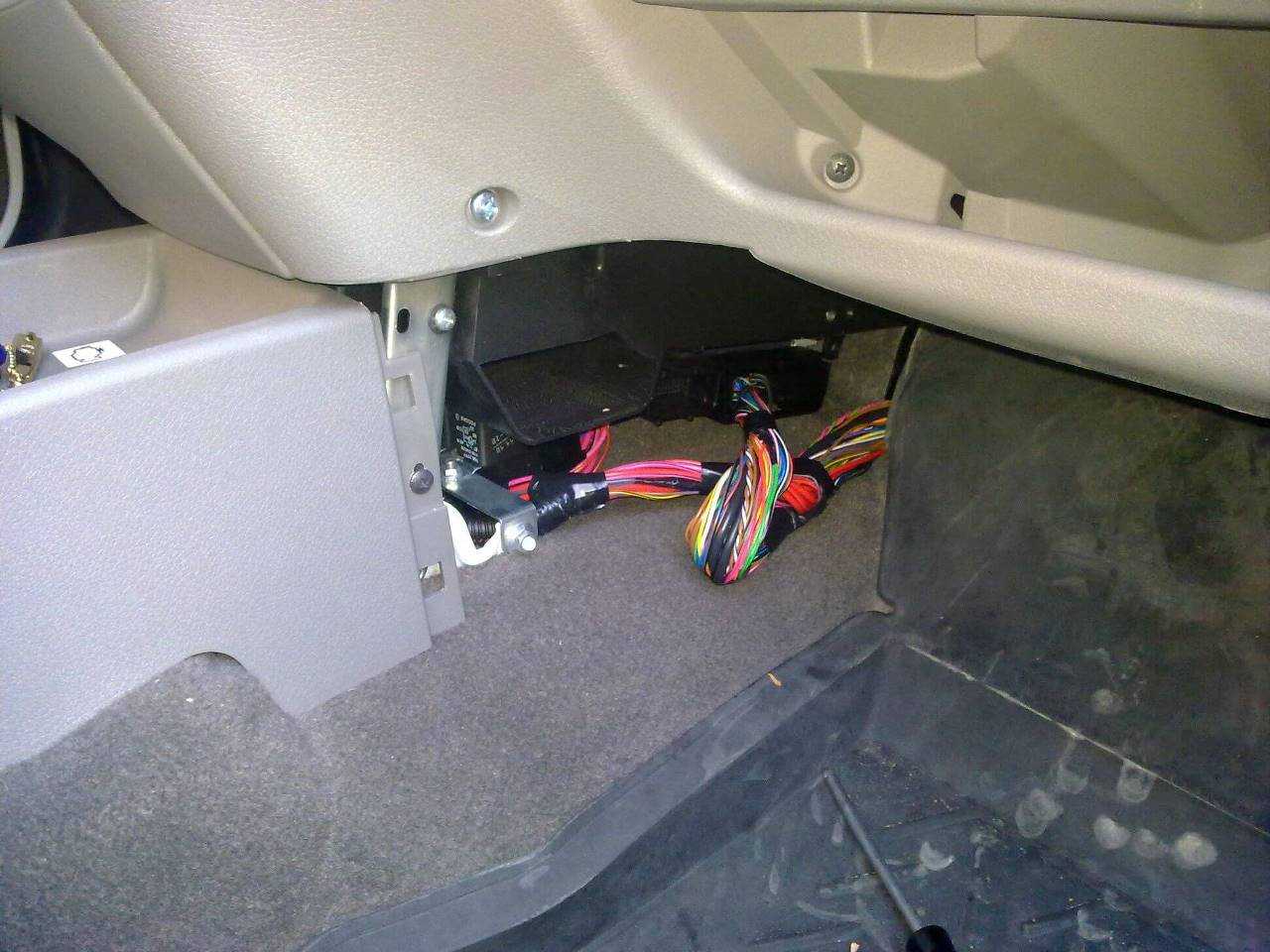

Располагается ЭБУ у Лады Калины под центральной панелью, и чтобы рассмотреть номер и тип ЭБУ следует демонтировать (приподнять панель).

Блоки управления двигателем в свою очередь имеют определённую прошивку, но для диагностики через OBD2 разъем влияет только наличие CAN шины. При наличии СAN необходимо подбирать соответствующий диагностического адаптер с поддержкой этого протокола.

ВАЖНО: Если установлены ЭБУ без поддержки CAN шины, то необходимо использовать KKL VAG адаптер

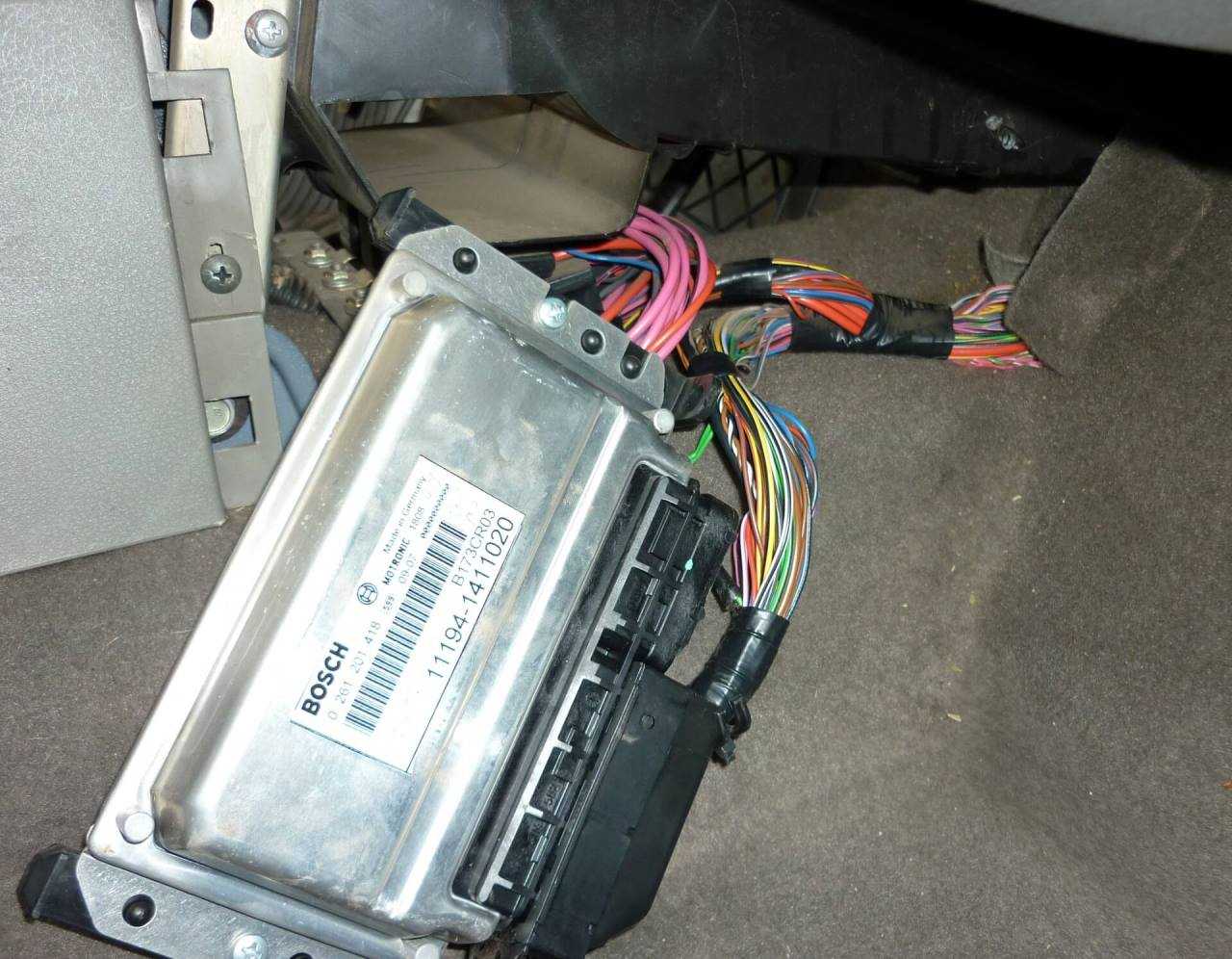

Диагностику ECU рекомендуется осуществлять раз в 10 000 км пробега, или каждое ТО. На примере показан блок Bosch с прошивкой b173CR03 (серийная прошивка) без CAN.

Коротко о прошивке ЭБУ:

Прошить (перепрошить) блок управления Bosch Me17.9.7 на автомобилях ВАЗ возможно только череp K-Line адаптер, которые поддерживают передачу данных по соответствующей шине.
