Замена стартера на Chevrolete Niva

В данном фото отчёте подробно показано как своими руками произвести замену стартера на автомобиле Chevrolete Niva. Стоит отметить, что замена стартера довольно таки редкая необходимость. В 80% случаем стартер можно починить. В нашем случае произошла механическая поломка одной из шестернь привода стартера. Данная запчасть отдельно не продаётся, так что пришлось делать замену на новый стартер.

В процедуре замены стартера нет ничего сложного. Вполне справится самому. Из инструментов вам понадобиться:

  • Ключ трещётка и головки на 10, 12;
  • Крестообразная и плоская отвёртки;
  • Возможно понадобиться проникающая смазка типа WD-40;

Также советуем ознакомится с нашим видео о неисправностях стартера, основными возможными причинами.

Перед тем как приступить к Замена стартера я отсоединил аккумулятор.Сначала я снял всю нижнюю защиту двигателя.

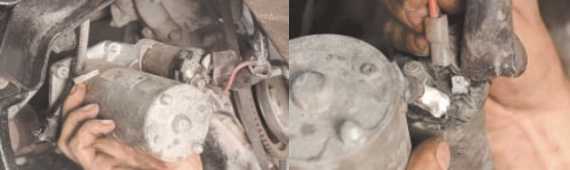

Стартер крепится тремя болтами, после того как они будут откручены его можно вытащить снизу двигателя, только этому будет мешать штанга. Поэтому я ее сразу открутил.

Реле стартера щелкает, но сам он не крутится

Если при повороте ключа зажигания щелчки доносятся из реле стартера, но при этом сам агрегат не крутится, то проблема может быть связана с неисправностью управляющего кабеля, который питает реле, или с проблемой в работоспособности самого реле.

В такой ситуации автомобиль можно завести, если замкнуть «плюс» от аккумулятора на положительную клемму управления с замка зажигания (к ней подключен провод наименьшего сечения из трех). Если при подобном подключении стартер начал крутиться, то неисправность точно не связана с аккумулятором, и проблему следует искать в реле, замке зажигания или проводке.

Диагностика втягивающего реле

Если при старте двигателя стартер не крутится, но при этом слышны щелчки, первым делом следует диагностировать само реле. Оно подключается к аккумуляторной батарее и замку зажигания через 2 кабеля. Один из них (толстого сечения) идет с положительной клеммы батареи, а второй (тонкого сечения) направляется с положительной клеммы управления замка зажигания. Имеется у реле и третий вывод (толстого сечения), который соединяет его с мотором стартера.

Чтобы диагностировать возможную неисправность во втягивающем реле, необходимо при помощи перемычки соединить две клеммы, к которым подходят провода толстого сечения. Для их соединения друг с другом можно использовать обычную отвертку, гаечный ключ или другие подручные инструменты

Возьмитесь на таком инструменте за изолированную поверхность и замкните с его помощью две большие клеммы (при этом важно, чтобы «перемычка» не касалась больше никаких металлических деталей под капотом)

Если результатом замыкания клемм стало вращение стартера, значит, проблема связана с контактными площадками в реле, которые могли обгореть из-за подачи высокого тока. В такой ситуации необходимо произвести замену реле, поскольку процедура зачистки контактов отнимет немало времени, но из-за отсутствия сплава цветных металлов на них, который наносится на заводе, проработают они недолго.

Диагностика проводки и контактов

В том, что стартер щелкает, но не крутится, могут быть виноваты плохие контакты или проблемы в проводке. Чаще всего неисправность возникает на пути передачи тока от положительной клеммы аккумулятора к втягивающему реле. Для запуска стартера требуется порядка 200 Ампер, но при проблемах в проводке и контактах до него может доходить гораздо меньший ток. Это приводит к тому, что запитать втягивающее реле удается (которому достаточно 10 Ампер), а на раскрутку самого стартера тока не хватает.

При подобной неисправности щелчки могут раздаваться сериями или время от времени умолкать. Если имеется такая проблема, необходимо проверить проводку, убедиться в отсутствии окисления на контактных площадках и в том, что они затянуты достаточно для полной передачи тока.

Перекос шестерни

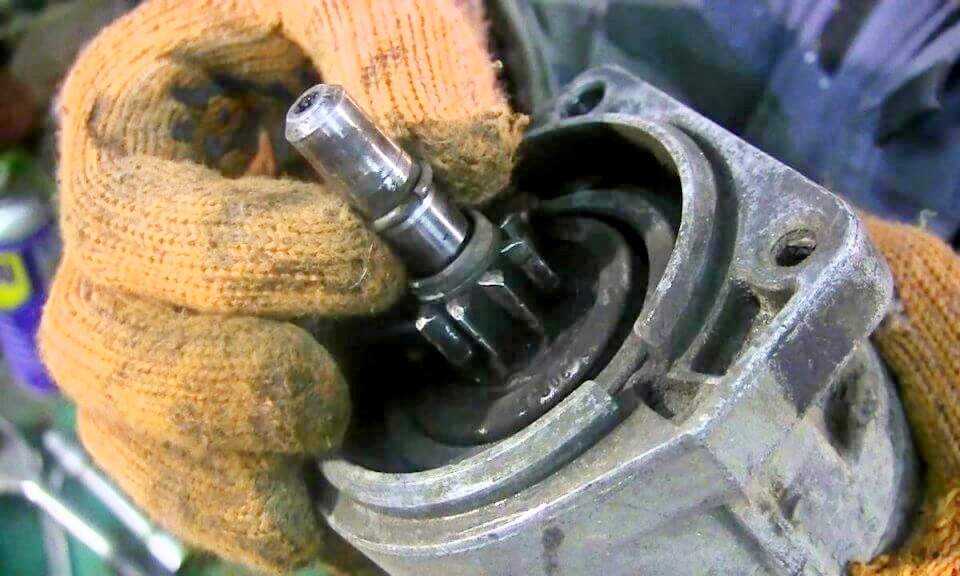

Если стартер крутит, но не зацепляет маховик, возможно, что шестерня бендикса занимает неправильную позицию. Причина — деформация подпирающей пружины. Как правило, такая неисправность приводит к тому, что муфта только краем соприкасается с венцом маховика. Качественного зацепления не происходит, что сопровождается неприятными звуками — лязгом и скрежетом.

Длительное удержание ключа в активном положении ни к чему хорошему не приведёт. Поэтому вращение пускателя нужно останавливать, иначе есть риск поломки различных частей стартера, вплоть до срезки зубьев шестерни.

Ещё одним фактором перекоса шестерни является банальное срабатывание металла или усталость. Деталь постепенно стачивается, реже точно входит в зацепление с венцом, что приводит к увеличению нагрузки. От этого износ возрастает ещё больше. Из-за ударов о поверхность маховика, обгонная муфта теряет изначальное положение.

Перекос шестерни бендикса

Втягивающее щёлкает, но стартер не крутит. Простое решение проблемы за копейки

Приветствую вас, дорогие читатели.

В конце зимы у моего автомобиля начала проявляться проблема со стартером: втягивающее щёлкает, но стартер не крутит.

По-началу помогало простое выключение-включение зажигания. Из-за этого появлялись мысли о том, что неисправность кроется не в стартере, а в замке зажигания.

Однако постепенно, с каждой неделей, проблема всё больше прогрессировала и теперь выключить-включить зажигание стало недостаточно.Приходилось открывать капот, шевелить провода, подходящие к стартеру. Когда машина после такой процедуры заводилась, я понял, что дело тут совсем не в замке зажигания.

Также заметил, что если аккумулятор снять и полностью зарядить, то заводится машина «с пол оборота». Вывод: стартеру не хватает энергии.

А какая наиболее частая причина такой проблемы? Закисленные контакты.

После того, как простое применение аналога WD-40 не помогло, было решено снять стартер:

Предварительно сняв минусовую клемму с АКБ, открутил два болта, которые держат стартер и вот пусковое устройство двигателя в моих руках.

Он был весьма грязный, как снаружи, так и внутри. Контакты оказались также грязными:

Интересовал меня именно толстый, маленький, многожильный провод, который идёт от втягивающего реле в корпус самого стартера. Ведь втягивающее щёлкает — значит к нему ток идёт, а вот до стартера по этому проводу не доходит.

Все контакты почистил наждачной бумагой зернистостью 180, хорошо обработал аналогом WD-40, после чего установил на место.

Далее этап проверки. Ситуация однозначно стала лучше, теперь не нужно включать-выключать зажигание, а тем более лезть под капот.

Однако не всё идеально, довольно часто, после поворота ключа, возникает вот такая ситуация: стартер покрутит, после этого останавливается, далее идёт пауза 1-2 секунды, после чего он вновь начинает крутить, после этого обычно двигатель обычно заводится. Ключ при этом на протяжении всего этого времени повёрнут в положение «заводить».

Здесь уже проблема скорее всего в свечах, их нужно почистить или заменить, чем я и займусь. Если у вас есть другие предположения, то напишите их в комментарии, ознакомлюсь, возможно у меня действительно что-то другое.

В любом случае, проблема уже не такая выявленная, как была раньше, поэтому результат в любом случае положительный. Да и стоимость его совсем небольшая, думаю у каждого в гараже найдётся наждачная бумага и что-то вроде WD-40.

Источник

Методы устранения

Прежде чем начать рассмотрение вариантов устранения неисправности, стоит сказать, что самостоятельный ремонт возможен, в случае, если автолюбитель имеет представление о конструктивных элементах Каптива. В противном случае, прямая дорога в автосервис и опустошение кошелька.

Топливная система

Первым вариантом является засорённость топливной

Стоит обратить внимание, что в зависимости от региона экспорта применяются разные прошивки. Так, некачественное или «бадяжное» топливо компьютер не сможет распознать, что приведёт к массе ошибок внутри ПО

Результатом станет то, что автомобиль попросту не заведётся.

Также, причиной, как и во многих случаях, могут послужить форсунки, которые засорились. При этом, стоит понимать, что чистку элементов придётся делать в автосервисе. Обычно эффект сначала сопровождается троением или дизилением.

Система зажигания

Выход со строя одного из элементов системы зажигания приведёт к тому, что мотор перестанет подавать признаки жизни. Так, не будем брать в расчёт неисправность замка — отремонтировал и поехал. А вот пробои в свечах и высоковольтных проводах, могут привести к тому, что стартер будет крутить, а двигатель не заведётся. Стоит провести диагностику элементов, чтобы убедиться, что они работоспособны.

Модуль зажигания — ещё одна причиной плохого пуска, или вовсе не запуска мотора. Так, смена элемента поможет. Если, всё-таки проблема действительно в зажигании, но с вышеперечисленных элементов ничего не подходит, то ищем пробои в проводке.

АКБ и стартер

Села батарея — первое место, где ищутся неисправности

Сначала проводим промер силы тока, а потом обращаем внимание на провода к стартеру, которые могли окислиться или покрыться ржавчиной

Касательно стартера, то здесь много можно перечислять причин, но основными остаются — втягивающее реле и бендикс. Выход элементов со строя приведёт к тому, что стартер просто не запустит мотор. Устранение неисправности — ремонт или замена узла.

Иммобилайзер

Нередко, причиной «мёртвого» двигателя становился иммобилайзер, который приходилось ремонтировать или вовсе менять. Так, долгие мучения обычно увенчивались успехом, но в этом случае, настоятельно рекомендуется, обратиться к профессионалам.

Датчики и ЭБУ

Зачастую, эта причина редко приводит к тому, что мотор невозможно запустить. Но, бывали и такие случаи. Выход со строя датчиков или одного из них приведёт к тому, что ДВС нельзя будет завести, а искать какой из них стал причиной достаточно тяжело.

Так, стоит провести компьютерную диагностику при помощи OBD II. Если будут выявлены ошибки, их стоит расшифровать и устранить неисправность. После этого, сбросить показатели ЭБУ и попробовать провести диагностику повторно. В случае неудачи, можно попробовать помменять прошивку.

Ремонтные работы

Когда со стартером возникают какие-то проблемы, то его снятие считается обязательное процедурой. Более того, на Шевроле Нива для некоторых других ремонтных работ снятие этой детали необходимо, ведь она будет мешать. С помощью обычных инструментов, которые есть у каждого автолюбителя, можно демонтировать его самостоятельно. Снятие стартера происходит в такой последовательности:

  1. Отключаем клеммы от аккумулятора, чтобы обесточить машину и обезопасить себя.
  2. Берем удлиненную торцовую головку и снимаем редуктор стартера. Для этого нужно открутить несколько болтиков, которыми он соединяется с картером сцепления КПП.
  3. Убираем распорку выпускной трубы. Для этого нужно снять крепление в нижней части задней распорки и отодвинуть ее подальше.
  4. Непосредственно демонтируем стартер. При этом старайтесь не задевать провода и не запутывать их.
  5. Колодку вместе с питающим проводом нужно отделить от клеммы реле тяги.
  6. Отодвигаем чехол из резины, снимаем гайки, провод болта на реле тяги.

После всех этих действий можно производить необходимые ремонтные работы. Снятие стартера сделать несложно, а лишь требуются тщательные и аккуратные действия. Чтобы поставить на место стартер, необходимо сделать все в обратной последовательности.

Что делать, если плохо крутит стартер

Когда плохо крутит стартер, необходимо выполнить диагностические и ремонтные меры. Начинать всегда стоит с аккумулятора и проверки качества контакта, а уже потом демонтировать и возможно разбирать стартер и выполнять диагностику.

Проверить заряд аккумулятора

Неважно редукторный плохо крутит или обычный АКБ должен быть заряжен. Особенно это актуально для зимнего периода, когда ночью на улице температура воздуха опускается ниже нуля по Цельсию

Соответственно, если аккумулятор (даже если он и новый) хотя бы на 15% разряжен, то его желательно зарядить с помощью зарядного устройства. Если аккумулятор старый и/или исчерпал свой ресурс — лучше заменить его на новый.
Убедится в надежности контакта клемм аккумулятора и питания стартера. Если на клеммах АКБ есть очаги окисления (ржавления), то однозначно проблема в этом. Также убедитесь, что зажим силовых проводов надежно затянут
Уделите внимание и контакту на самом стартере. Имеет смысл проверить «косичку массы», которая соединяет непосредственно корпус двигателя и корпус автомобиля
В случае, если контакты некачественные, то их нужно почистить и подтянуть.

Не помогли перечисленные рекомендации? Тогда придется снимать стартер для осмотра и проверки его основных элементов. Исключением может стать разве что если новый стартер плохо крутит, тут если не в АКБ и контактах дело, то искать причину нужно в двигателе. Проверку стартера следует выполнять в такой последовательности:

  • Втягивающее реле. Нужно прозвонить обе обмотки используя тестер. Измеряется сопротивление между обмотками и «массой» попарно. На исправном реле будет составлять около 1…3 Ома. Сопротивления между силовыми контактами должно быть порядка 3…5 Ом. Если указанные значения будут стремиться к нулю — значит, имеет место короткое замыкание. Большинство современных втягивающих реле выполнены в неразборном виде, поэтому при выходе узла из строя его попросту меняют.

Если вы уверены в исправности стартера, то уделите внимание двигателю. Моторное масло

Иногда у автовладельцев возникают трудности с идентификацией вязкости масла и его сроком службы. Так, если оно становится густым, то чтобы прокрутить вал двигателя стартеру необходимо потратить дополнительные усилия. Именно поэтому он может туго крутиться «на холодную» в зимнее время. Чтобы избавиться от этой проблемы нужно использовать подходящее для конкретного автомобиля, используемое зимой (с низкой температурной вязкостью, например, 0W-20, 0W-30, 5W-30). Аналогичные рассуждения справедливы и в случае, если моторное масло используется значительно дольше положенного пробега без полной замены

Моторное масло. Иногда у автовладельцев возникают трудности с идентификацией вязкости масла и его сроком службы. Так, если оно становится густым, то чтобы прокрутить вал двигателя стартеру необходимо потратить дополнительные усилия. Именно поэтому он может туго крутиться «на холодную» в зимнее время. Чтобы избавиться от этой проблемы нужно использовать подходящее для конкретного автомобиля, используемое зимой (с низкой температурной вязкостью, например, 0W-20, 0W-30, 5W-30). Аналогичные рассуждения справедливы и в случае, если моторное масло используется значительно дольше положенного пробега без полной замены.

Коленчатый вал. Если наблюдаются проблемы в работе поршневой группы, то их можно будет заметить по ряду других изменений в работе двигателя. В любом случае, лучше поехать на диагностику в сервисный центр, поскольку самостоятельная проверка в данном случае вряд ли возможна в силу того, что вам понадобится дополнительное оборудование. В том числе, возможно, придется частично разбирать двигатель для выполнения диагностики.

В случае, если плохо крутит стартер, а тем более на холодную, то в первую очередь необходимо проверить заряд аккумулятора, качество его контактов, клемм, состояние проводов между стартером, аккумулятором, замком зажигания, особенно обратить внимание на «массу». Когда с перечисленными элементами все в порядке, то необходимо демонтировать стартер с автомобиля и выполнять подробную диагностику

Нужно проверить втягивающее реле, щеточный узел, обмотки статора и ротора, состояние втулок, качество контактов на обмотках. Ну, и конечно, использовать зимой моторное масло с низкой вязкостью!

Источник

1 Признаки неисправностей и методы диагностики

Стартер – это электромеханическое устройство, обеспечивающее пуск двигателя от аккумулятора. Он работает вместе с другими системами, поэтому сначала проверяются они:

  • степень заряженности АКБ;
  • состояние клеммы массы;
  • целостность проводов и контактов;
  • исправность замка зажигания.

На эти места обращают внимание, когда при повороте ключа не слышен щелчок, якорь не вращается совсем или делает это очень медленно. Когда видимые признаки неисправности в электрической цепи не обнаружены, стартер снимают с машины и проводят диагностику

Понадобится аккумулятор в исправном состоянии, два силовых кабеля и мультиметр. Наиболее часто поломки случаются с втягивающим реле, щетками и коллектором якоря.

Первый способ проверки – с использованием батареи. Деталь надежно фиксируют, минусовую клемму соединяют с корпусом, а плюсовую – с верхним контактом. Если стартер исправен, слышен щелчок, и вал начинает вращаться. Когда это не происходит, возможны следующие основные причины:

  • на втягивающем реле подгорели контакты;
  • заклинил якорь;
  • повреждена обмотка реле или стартера.

Часто неисправность скрывается в щетках. Для проверки используют контрольную лампочку, один вывод которой соединяют со щеткодержателем, второй – с корпусом. Загорание свидетельствует о пробитой защите, требуется замена. Если износ равномерный, это произошло в течение длительного времени – процесс естественный. В противном случае проверяют состояние втулок. Если есть выработка, то якорь перекашивается, способствуя неравномерному стиранию щеток. К таким же последствиям приводит подгоревший коллектор, повреждение ламелей на нем.

Замыкание обмоток сопровождается отказом стартера – поломка нечастая, но случается. Чтобы проверить, используют мультиметр, наличие которого обязательно в арсенале автолюбителя, занимающегося ремонтом своими руками. Один контакт подключают на массу, второй по очереди к выводам обмоток – исправная показывает сопротивление 10 кОм. Пробой якоря проверяют, подсоединяя один контакт контрольной лампочки на 220 В к сердечнику, вторым касаются ламелей. В случае загорания неизбежен ремонт – перемотка или покупка новой детали.

Механические неисправности стартера проверяются, если он работает, но двигатель не запускается, потому что нет вращения коленвала. Причины в пробуксовке обгонной муфты, поломке рычага, износе поводкового кольца или буферной пружины. Для проверки бендикса его корпус через мягкую прокладку зажимают в тисках и прокручивают рукой. Исправный должен вращаться только в одну сторону, а в другую стопориться. Если на шестерне повреждены зубы, что определяется визуально, то стартер работает вхолостую – нет зацепления с маховиком двигателя.

Если слышен скрежет при запуске, то изношены зубья на венце. Значит, неправильный ход шестерни обгонной муфты. В ее корпус попадает грязь, засыхает смазка, тогда она тоже не работает. Определяют это после полной разборки и прочистки. Если стартер шумит, издает нетипичные звуки, требуется визуальный осмотр, демонтаж. Возможны такие поломки:

  • изношены втулки или ламели якоря;
  • отошли болты крепления;
  • выработаны зубья шестерни;
  • ротор задевает обмотки.

Случается, что стартер не останавливается, продолжает работать после того, как двигатель запустился. Причины в заедании рычага привода бендикса, изношенности его пружины или залипании контактов реле

Выхода из строя дорогостоящего и важного узла не следует допускать, нужно заранее обращать внимание на симптомы, указывающие на скорую поломку:

  1. Вращение начинается после нескольких попыток. Это говорит о подгорании контактов на втягивающем реле.
  2. С опозданием отключается зацепление. Изношены зубцы на шестерне обгонной муфты или маховике.
  3. Пусковое устройство вращается с усилием, хотя аккумулятор исправен. Подобная ситуация указывает на изношенные щетки или выработку втулок.

Неисправность стартера

Если при запуске двигателя стартер издает один громкий щелчок и больше ничего не происходит, в 100%!случаев это вызвано неполадками в самом модуле. Один щелчок свидетельствует о том, что заряд доходит до стартера, так как реле щелкает. При этом выход из строя реле исключается. Причиной проблемы с функционированием этого модуля может быть нестабильный заряд, который до него доходит. В таком случае следует попробовать запустить двигатель еще раз, и повторять попытки с интервалом 20 секунд. Возможно, со 2-й или 3-й попытки у вас получится завести машину. Если двигатель так и не завелся, исследуйте такие потенциальные причины неисправности:

  • вышел из строя бендикс стартера;
  • сломалось втягивающее устройство;
  • главная обмотка стартера оборвалась;
  • замыкание обмотки;
  • изношены щетки и втулки.

В последнем случае необходимо лишь заменить вышедшие из строя составляющие.

В любом случае, вне зависимости от причины, по которой возникла данная неполадка, первым делом следует осмотреть и проверить все видимые снаружи контакты. Нередко стартер перестает выполнять нормально свои функции из-за слабого контакта в том или ином узле. Также довольно частой причиной является нестабильный заряд. В таком случае достаточно лишь повторить попытку запуска двигателя несколько раз. Скорее всего, после двух-трех попыток вам удастся завести двигатель, и подобная ситуация не повторится при следующих запусках.

Даже если в итоге вам удалось завести двигатель с какой-то попытки, не стоит считать проблему решенной. В противном случае в какой-то момент автомобиль просто перестанет заводиться и вам придется искать альтернативные способы запуска двигателя. Не стоит решать проблему заменой стартера.

Автомобиль давно перестал быть роскошью. Представить жизнь без машины нынче трудно. Многие люди ездят на авто ежедневно и по любой потребности — на работу, учебу, дачу, по магазинам, на отдых. И поэтому становится очень плохо, когда автомобиль не заводится. Рушатся планы, отменяются встречи, люди теряют деньги!

Ситуации, когда стартер работает, но авто все равно не заводится, мы разберем в другой раз. А сейчас — о том, что делать, если не крутит стартер на Приоре.

Для начала поймем, как работает стартер, каково его устройство. Электродвигатель с шестеренкой, которая зацепляется с маховиком двигателя и крутит его при запуске. Все это упрятано в корпус, на котором крепится втягивающее реле. Оно предназначено для ходом шестеренки и подачи питания на электромоторчик.

Когда вы поворачиваете ключ зажигания, ток подается на реле. С помощью электромагнита оно втягивается, при помощи специального механизма передвигает при этом шестеренку и запускает двигатель путем замыкания контактов. Когда ключ отпускается, на магнит втягивающего реле питание перестает подаваться, происходит срабатывание реле в другую сторону и контакты размыкаются. Итак, мы знаем, как в общих чертах выглядит принцип работы стартера, соответственно теперь нам будет проще понять, отчего на Приоре не крутит стартер.

Если при повороте ключа зажигания раздаются щелкающие звуки, а лампочки на панели приборов гаснут — возможно, дело в аккумуляторе. Его необходимо проверить, подзарядить, долить электролита или заменить. Аккумулятор в порядке? Тогда ситуация становится интереснее. Проверьте провода, которые идут от аккумулятора. Если они греются, проверьте их контакт с аккумулятором. Снимите с клеммы, зачистите, смажьте их (бывает, происходит окисление) и установите обратно.

Посмотрите соединение клеммы массы с кузовом. Если нужно — зачистите данное соединение. Проверьте место соединения клеммы «плюс» и стартера. Определите, поступает ли питание на втягивающее реле от замка зажигания. Для этого нужно отсоединить разъём от реле, и повернув ключ зажигания «на старт» замерить напряжение на разъеме.

Все еще не крутит стартер Приоры? Тогда придется снять его с машины и проверить.

Процедура снятия выглядит так: отсоедините клеммы аккумулятора, открутите и снимите воздушный фильтр, отверните и снимите провод «плюс» от стартера. Затем отсоедините разъем от реле, отверните гайки крепления стартера и снимите его. Мы уже куда ближе подобрались к решению вопроса, почему у Приоры стартер не крутит. Теперь берем провода для прикуривания («крокодилы») и соединяем ими провод «минус» аккумулятора и корпус стартера. Плюсовой замыкаем на разъем реле, после чего должно произойти срабатывание и выброс шестеренки вперед. Если нет — меняйте втягивающее.

Можно зацепить минусовой провод на корпус стартера, а плюсовой — на нижний вывод втягивающего реле. Электромотор не сработал? Виноваты, скорее всего, щетки электродвигателя.
