Низкое давление в топливной системе на дизельном двигателе

Неисправности топливной системы: причины, признаки, устранение.

Сразу и однозначно определить причины неисправности удается далеко не всегда и необходима цепь последовательных шагов для локализации неисправности.

Неисправности топливной системы могут возникнуть в следствие естественных причин со временем, так и вследствие недостатков эксплуатации.

Сразу и однозначно определить причины неисправности удается далеко не всегда и необходима цепь последовательных шагов для локализации неисправности. Это связано с тем, что некоторые признаки неисправности могут быть следствием совершенно разных проблем как в топливной системе, так и в сопряженных – электросистеме, цилиндро-поршневой группе двигателя, системе зажигания и др.

Чаще всего неисправности топливной системы связаны с некачественным топливом или наличием в нем воды или загрязнений.

Топливные фильтры являются расходным компонентом и имеют ограниченную годность. Производители как правило устанавливают периодичность замены топливных фильтров по пробегу (по количеству преодоленных километров). При достаточных основаниях полагать о некачественном топливе интервал замены топливного фильтра рекомендуется сократить. При признаках воды или загрязнений в топливе необходимо чаще применять меры очистки топливной системы, от бака до форсунок.

Признаки неисправности топливной системы автомобиля

Основными признаками неисправности топливной системы автомобиля являются:

  • двигатель не заводится;
  • затрудненный пуск двигателя;
  • двигатель работает с перебоями, неустойчиво;
  • провал в работе двигателя при быстром нажатии на педаль газа;
  • двигатель не развивает обороты и мощность;
  • характерные отложения на свечах зажигания;
  • соответствующие коды неисправностей при компьютерной диагностике;
  • показания контрольного прибора уровня топлива не соответствуют реальности;
  • запах топлива;
  • повышенный расход топлива;
  • следы протечек топлива: увлажнение соединений и поверхности шлангов, трубок и других компонентов топливной системы, видимые потеки на них и следы топлива под машиной.

При определении неисправности топливной системы необходимо исключить влияние иных факторов, связанных с неисправностью системы зажигания, системы электроснабжения и др.

Причины неисправности топливной системы

Основными причинами неисправности топливной системы являются:

Как уже упоминалось выше, сразу и однозначно определить причины неисправности топливной системы удается далеко не всегда — это связано с тем, что некоторые признаки неисправности могут быть следствием совершенно разных проблем как в топливной системе, так и в сопряженных. Необходима цепь последовательных шагов для локализации неисправности.

Порядок выявления неисправности топливной системы

Перед выявлением неисправностей топливной системы стоит убедиться в том, что:

  • топливо в баке есть в достаточном количестве;
  • отсутствуют видимые течи топлива по техникой;
  • свечи зажигания работают и дают нормальное искрообразование.

Это относительно простые задачи могут уберечь от длительного кропотливого поиска неисправности топливной системы в том случае, если их нет.

Симптомы неисправности

Основным симптомом появления ошибки P0087 для водителя является подсветка MIL (индикатор неисправности). Также его называют Check engine или просто «горит чек».

Также они могут проявляться как:

  1. Загорается индикатор «Check engine», может присутствовать более одного кода, например, код обеднения или обогащения, исходящего от кислородного датчика.
  2. Автомобиль может получить пропуски зажигания из-за обедненного топлива, неравномерного движения или недостаточной мощности при ускорении. Это может быть более очевидным при более высоких оборотах, когда требуется больше топлива. Также может присутствовать код ошибки из-за слишком бедной смеси, который посылает кислородный датчик.
  3. Неисправный датчик может привести к тому, что PCM / ECM подаст команду на дополнительное топливо, что приведет к богатому топливу, а это в свою очередь приведет к плохой экономии топлива. Может присутствовать код неисправности от датчика кислорода о слишком богатой топливной смеси.

Низкое давление в топливной рампе причины

Доброго утра, Дорогой читатель. Сегодня я расскажу о том как скупой платит дважды, а именно о том, как мне не удалось сэкономить.

Дело было почти год назад, я прибывал по служебной необходимости в потрясающе красивых окраинах Северного Кавказа. С тех самых пор не могу позабыть этот сладкий вкус горного воздуха и сервис официального дилера Skoda в Пятигорске. В командировку я отправился на личном транспорте, и использовал его как в служебных, так и в личных делах. Не обошлось и без поездок к подножию Эльбруса, заглянул и в каждый уголок приметных мест, навестил друзей в Абхазии, покатался по Сочи. При покорении таких территорий, не грех и ТО автомобилю провести, а тут уже и пробег приближается к замене масла, ну в общем я и решил посетить сервис, а так как предпочитаю посещать официалов, выбрал единственный в тех краях официальный сервис, находящийся в городе Пятигорске. Всё как в любом другом сервисе Шкоды, записался, приехал. Расходники все их, так как не было времени заморочиться с покупкой их через интернет, да и ждать долго, все только на заказ. По регламенту, пора было менять и топливный фильтр, менеджер оповестил, что его нет в наличии и нужно ждать либо купить и принести. Окей! — подумал я, и отправился по магазинам для иномарок, с трудом нашел магазин где было в наличии аж два фильтра, родной VAG и MAHLE, последний в двое дешевле а по каталогу полностью является подходящим заменителем, ну что же мы не из богатых, возьмем подешевле. И вот уже через пять минут, я счастливый бежал по весеннему Пятигорску, крепко сжимая новый фильтр для своей Окташи. Вручив его приемщику, гордо сказал: — Вот!, и отправился пить кофе по восточному в ближайшее кафе. Спустя несколько часов мне сообщили что автомобиль готов и я могу его забирать, так я и поступил. После ТО автомобиль чувствовал себя как новый, а я себя довольным. Так как обычно я не допускаю снижения уровня топлива в баке ниже 1/4, косяк всплыл не сразу и, конечно уже не в Пятигорске. А приключился он в дороге, на пустынной трассе, где заправки не балуют своим изобилием. И вот, заметив очередную, незнакомую АЗС, я, исходя из показаний бортового компьютера, принял решение двигаться дальше, что было большой ошибкой. Не проехав и пятидесяти километров, я заглох… Немой вопрос застыл на моем лице, стрелка еще не в красной зоне, лампочка не горит, а машина заводится и почихав сразу глохнет. Тогда я выпутался из удручающей ситуации, но попадал в неё еще несколько раз. Последней каплей стало последнее приключение, когда я торопился домой с желающим покакать Сынишкой… Начав во всем разбираться, Васей посмотрел причину «Джекичана» на приборной панели — ей стало «Низкое давление в топливной рампе». Мысль о том, что это врет датчик топлива отсек чек с заправки, ведь в бак влезло только 35 литров. Обычно меньше 45 я не заливал. Насос? Может быть, но проблема возникает только при небольшом остатке топлива. Может у меня полный бак воды? Тогда я бы не завел вовсе авто… И тут я вспомнил, да-да, про топливный фильтр. Самым дешевым вариантом было сначала сменить его, так я и поступил. Заправив полный бак, я отправился в сервис у себе рядом с домом и оставил машину на пару часов. Откатав около недели, сегодня утром я тревожно наблюдал за стрелкой, приближающейся к злополучной отметке, меня успокаивало лишь наличие полной канистры бензина в багажнике) И вот, долгожданный «бздынь» и такая красивая, нежно оранжевая лампочка… Я не видел её уже очень давно, и наконец-то она снова со мной после длительного отдыха. Всем спасибо, покупайте качественные аксессуары и расходники, ровных дорог.

P.S. Топливный фильтр имеет маркировку с указанием давления, следите чтобы оно совпадало, на фильтре MAHLE давление не совпадало с таким же фильтром VAG, я проверил тогда только совпадение патрубков и крепежных элементов фильтров

Как сказал кто-то из Великих: — Мы не настолько богаты, чтобы покупать дешевые вещи…

Peugeot 406 2.0 Hdi Семь вечера › Бортжурнал › P1112. Недостаточное давление (утечка)

Проблема присутствует с момента покупки и периодически проявляется. Из 39 записей в бортжурнале как минимум в семи я возвращаюсь к данной проблеме. Суть такова — при резком разгоне авто глохнет, не всегда, но в крайне неудачные моменты. Но обо всем по порядку.

Началось все с плохой заводки, нужно было маслать стартером секунд 10. Глохла изредка. Проверка сканером ELM 327 показала две ошибки:— P0220 Ошибка сигнала датчика положения педали акселератора: Соответствие положения отпущенной педали (Еще вариант расшифровки: Неисправность датчика положения дроссельной заслонки «B»).;— P0230 Ошибка управления реле топливного насоса: Контур открыт (Вариант 2: Неисправность первичной цепи управления топливным насосом).Думал что проблема с насосом в баке. На СТО «Интер» (ЧСУП «АвторитетАвто») подкинули манометр. Сказали что все в порядке — давление 2,5 бара. Но несмотря на это сомнения по поводу насоса остались — так как глохла при малом количестве топлива в баке (меньше трети по шкале на приборке) значительно чаще. Там же на Интере чуть не сняли и не отправили на проверку ТНВД, но до этого не дошло.

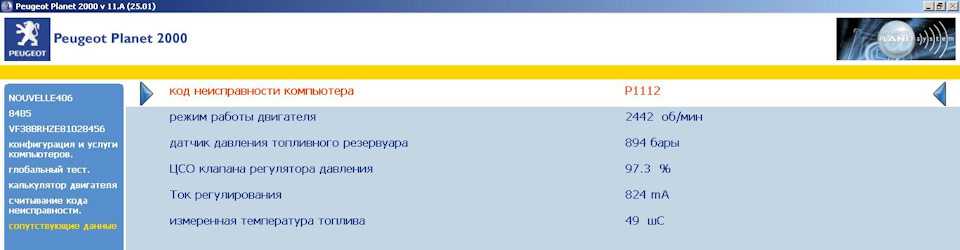

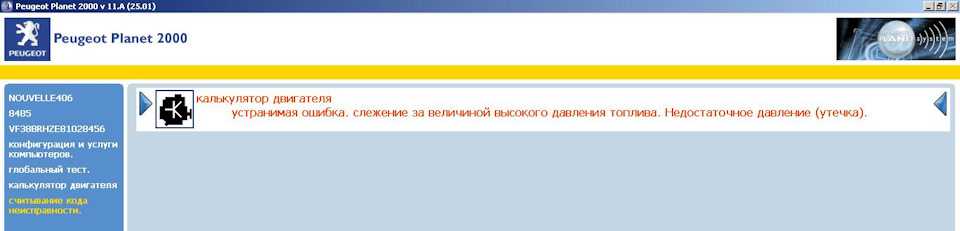

За последний год, при сканировании Lexia на ошибки по двигателю проявлялась только одна ошибка:

Еще из обнаруженных закономерностей, часто глохла на ускорении после поворота на право (каждый раз подъезжая к повороту от обувной фабрики к новому мосту гадаю заглохну или нет :().

Так как падение давления в рампе может быть и из-за «обраток» форсунок решил их проверить.Из шприцов на 20 мл и четырех капельниц сделал следующие приспособы:

Делал один так что немного «проипался» по времени. Но 10 мл это как бы максимально допустимый предел вроде как, но на всех четырех форсах — это печалит. Так что думаю проверка не позволила исключить форсунки как виновницы остановки двигателя, и время их подходит. Возможно ли что при большом давлении в рампе какая-то из форсунок начинает сильно сливать?

Также с весны начала беспокоить повышенная дымность при разгоне, раньше такого не наблюдалось. Дым черный, что опять указывает на проблемы с топливной. С момента покупки авто чаще заправлялся на заправках Белнефтехима. По совету Андрея решил поездить на Лукойловском Экто-Дизеле. В результате дымность снизилась но в норму по прежнему не пришла. Но значительно улучшилась коррекция форсунок, бывало что на холодную была выше 3 на третей форсунке, а первая и четвертая были в районе 2-ки. Сейчас все не превышают двойки.

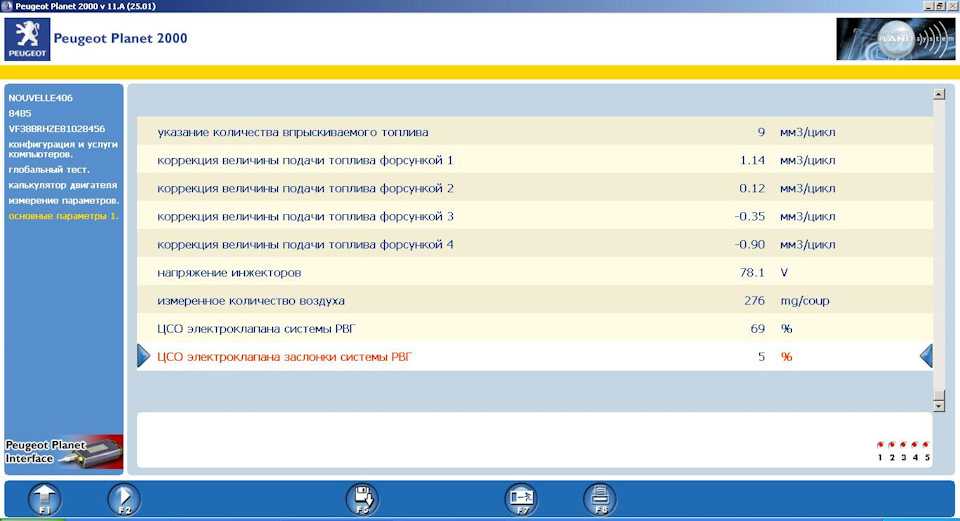

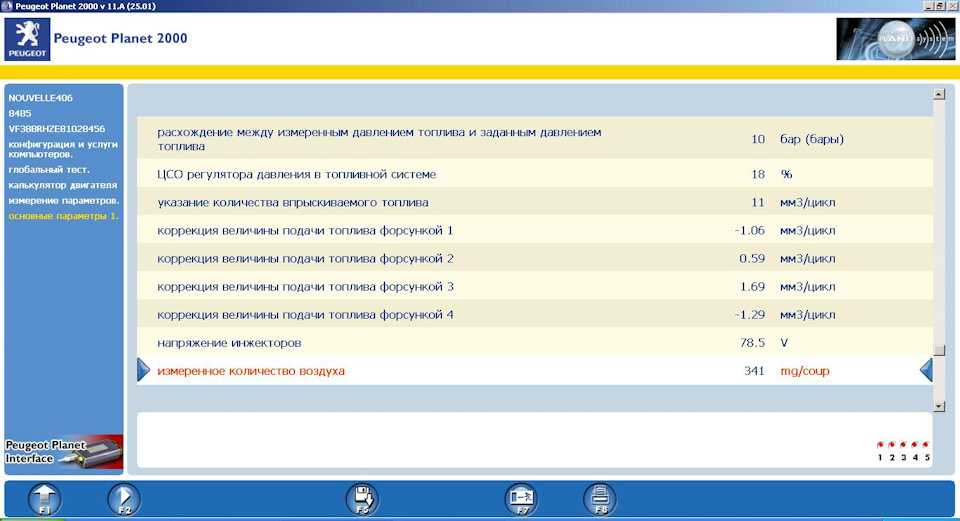

Сделал скрины коррекций форсунок при различной температуре двигателя, может кто разбирается и что подскажет.

Так что поиски причин ошибки Р1112 продолжаются. Так же хотелось бы разобраться с заводкой авто — сейчас вроде и не беспокоит, но периодически проявляется. Из закономерностей заметил что если долго не ждать после поворота ключа во второе положение и заводить, то схватывает моментально. Если выждать секунд 5-10, то может и не завестись, либо долго схватывает.

Если у кого есть какие то идеи пишите, очень поможете.

Источник

Как устранить ошибку Р0087

Руководствуясь наиболее вероятными причинами неисправности, устранение ошибки Р0087 производят, контролируя систему, двигаясь от конца магистрали к началу. В обобщенном случае это происходит так:

1. Исследуют поступление топлива в обратку. Для этого обычно рассоединяют обратную топливную магистраль и смотрят на характер топливной струи на ее выходе в бак. При этом необходимо завести двигатель, предварительно поставив емкость для того чтобы топливо не «поливало» подкапотное пространство. Лучше измерить давление в обратной магистрали при помощи специального манометра, но, как правило, в любительской практике он отсутствует. В любом случае, если топливо поступает «вяло», тогда давление в системе критически мало.

2. Контролируют давление топлива в рампе. Обычно для этого используют специальный топливный манометр, который подключают к рампе.

При этом двигатель необходимо прокручивать стартером или завести в зависимости от модели двигателя и наличия возможности контроля давления в рампе. Величина нормального давления зависит от модели двигателя и может быть в пределах от 3 до 400 бар.

3. Проверяют работоспособность РДТ в рампе.

Если наблюдаются постоянные скачки давления топлива, то с большой степенью вероятности можно предположить, что неисправен регулятор давления в топливной рампе и из-за этого выдается ошибка Р0087.

Его проверку лучше производить путем временной установки заведомо исправного регулятора. Можно попробовать промыть электромагнитный клапан, очистить контакты разъема.

Некоторые РДТ работают по разряжению воздуха во впускном коллекторе. В некоторых случаях их целесообразно сразу поменять, чем искать заведомо исправный для проверки работоспособности (стоимость – около 1500 рублей).

4. Если регулятор исправный, проверяют работоспособность датчика давления. Возможно, давление топлива в системе нормальное, а датчик по причине собственной неисправности показывает, что оно занижено. Но в таком случае ошибка не должна иметь выраженных проявлений. Датчик можно проверить руководствуясь справочными параметрами.

5. Контролируют работу ТНВД. В любительских условиях выполнить эту операцию практически невозможно. Необходимо демонтировать ТНВД с двигателя, и производить контроль давления на специальном стенде. Иногда эту дорогостоящую операцию оставляют «на закуску». Можно сделать упрощенный контроль, приоткручивая топливопроводы к форсункам в старых моделях двигателей.

6. Проверяют давление после фильтра тонкой очистки. Если в системе есть насос в баке, то величина давления обычно от 3 до 9 атмосфер. При слабом давлении на входе рампы следует сначала заменить фильтры грубой и тонкой очистки.

Видео — устранение причины ошибки P0087 на дизельном двигателе 3.0 TDI CASA:

7. Проверяют эффективность работы ТННД в баке. В первую очередь, контролируют загрязнение сеточки на топливном насосе в баке, при необходимости ее заменяют.

Затем проверяют герметичность трубок, обслуживающих бензонасос в баке. После этого контролируют давление на выходе топливного насоса в баке. Опытные автомеханики могут выполнить эту операцию при помощи пальца, зажав выходное отверстие насоса и на ощупь определив уровень давления при включенном насосе.

8. Проверить работоспособность электронного регулятора давления топливного насоса в баке. Он устанавливается на современных моделях автомобилей. В принципе, его неисправность должна сообщаться дополнительной ошибкой. Но она может не диагностироваться «неродным» сканером. Электронный регулятор представляет небольшую схему (плату), которая территориально устанавливается рядом с бензонасосом на кузове авто (в Volvo, например, под правым закрылком заднего колеса, его надо вырезать в нужном месте для замены).

9. Если все давления в норме, как вариант, можно проверить работоспособность форсунок на стенде. Возможно, изношенные форсунки стравливают все давление в топливной системе на нет, откровенно льют.

Устранение простой на первый взгляд ошибки Р0087 может привести к большим временным и денежным затратам. Не следует затягивать с ремонтом.

Видео — вариант устранения ошибки P0087 на  Land Rover Discovery IV:

Может заинтересовать:

Сканер для самостоятельной диагностики автомобиля

Сравнить стоимость ОСАГО для своего авто

Выбрать видеорегистратор: незаменимый гаджет для водителя

Некоторые водители предпочитают видеорегистратор в виде зеркала

Основные причины возникновения ошибки P0087

  1. Выход из строя датчика давления топлива;
  2. Неисправный клапан регулировки давления топлива;
  3. Плохо работает топливная форсунка (не держит давление);
  4. Износ толкателя (стоит в ТНВД).

Кроме таких распространенных неисправностей не исключено что просто пора менять топливный фильтр или возникла нестабильная работа топливного насоса находящегося в баке (часто просто пропадает контакт в разъеме). Именно поэтому проверку стоит начинать с проверки давления манометром в магистрали низкого и магистрали высокого давления на разных режимах работы двигателя.

Естественно могут возникнуть и более серьёзные причины с топливным насосом высокого давления или блоком управления, но их мы не рассматриваем ведь самостоятельно устранить их в обычного автолюбителя врятли получиться.

Ища причину потери давления в топливной системе на разных авто, таких как Audi, Ситроен, Ford или Киа, дабы зря не ломать голову, стоит обращать на особенности их топливных систем, ведь зачастую существуют наиболее вероятные проблемы исходя из слабых мест автомобильных марок. В одних это проводок на насосе в баке, у других регулятор давления на ТНВД, а в третьих просто форсунка льет в обратку.

Еще больше полезных советов в удобном формате

Вы давление топлива манометром проверьте. Возможно насос не качает нужного давления или проблема в трубках топливного модуля.

ПРИВЕТ ВЧЕРА ЗАЕХАЛ НА ЗАПРАВКУ и все-на буксире дотошили домой не завелся———позвал электриков посмотрели сказали там ошибка P0087 низкое давление начал с филтра-был чистый -при включени зажигании насос работает ———открутил гайки топлива не идет ———-разобрал сидение насас пошевелил вроде пошла——стартером сейчас топливо выходит со всех трубок но не заводиться—-купил зарядочник пускатель и им кручу и заряжаю———один раз схватился и все—прискаю быстый пуск вроде схватывает но глохнет—-сейчас ничего не схватывает——топливо есть в системе не заводиться —————шланг подключил за минуту уже топливо в шланге———-люди подскажите что делать что эта сука завелся?

Такой симптом часто говорит, что забит клапан внизу стакана насоса в баке. От того топливо при уровне ниже стакана плохо поступает в него. В результате насос гоняет воздух, вот бульканье и слышится! Либо насос попросту умирает. Однако также стоит проверить датчик уровня топлива и регулятор давления.

Уменя фиат добло. Когда бак полн то ни каких проблем. а когда упадёт до половины то выскакуют ошибки р0087 р0089. и пошли проблемы заглох двигатель после запуск трудный поки не прокачяю систему. во время прокачки иногда слишу бульбашки и насос первые 1-2 секунды работает без нагруски, а потом в нагруску на холостых и бувают провали до 1800 об. Датчик давления топлива регулятор давления насос в баке заменил. фильтр тоже.. ни какова результата. насос проверял давления 0.8 после сработал клапан. после остановки 0.7. Подскажыте что может быть пожалу.

У меня Шкода Октавия а5 1,4 TSI сначала начала дёргаться при разгоне. Диагностика показала ошибку P0087, но на моторах 1,4 TSI (CAXA) это, как правило умирает бензонасос (он не очень долго живёт — около 100 т. км)

У Рено с топливной системой Сименс, эта ошибка может выскакивать при завоздушенности магистрали низкого давления.

Забился топливный фильтр и на скорости 160 км/ч вылезла эта ошибка.

Закончилось топливо и выскочила эта ошибка

Спасибо! Очень полезная информация! Выстроена логическая цепочка.

Спасибо за инфор-ю, как раз мне это нужно было узнать

Коротко и ясно определяет направление поиска неисправности. Спасибо!

Источник

p0087 ошибка Форд Фокус 3

Первое, что нужно сделать, это проверить давление, которое выдает насос, находящийся в топливном баке. Оно должно быть стабильным на уровне 5-6 бар. Это не сложно проверить подключившись к ЭБУ. Если давление ниже нормы проверьте фильтр насоса и патрубки на забитость или замените узел целиком.

Далее смотрим датчик, расположенный в рейке высокого давления. Если он неисправный, то в рейке может быть штатное давление (20 бар), а на ЭБУ будут поступать другие показатели, которые не совпадают с нормативными, что и вызовет ошибку.

И наоборот, при исправном датчике в самой рейке может быть давление меньше 20 бар, к примеру, 5 или 6. Это может быть вызвано рядом проблем, указанных ниже.

Если замена датчика в рейке не помогла, то снимите насос высокого давления и визуальным осмотром проверьте его состояние. Наличие явных дефектов, сильных износов скользящих пар говорит о том, что узел пора менять.

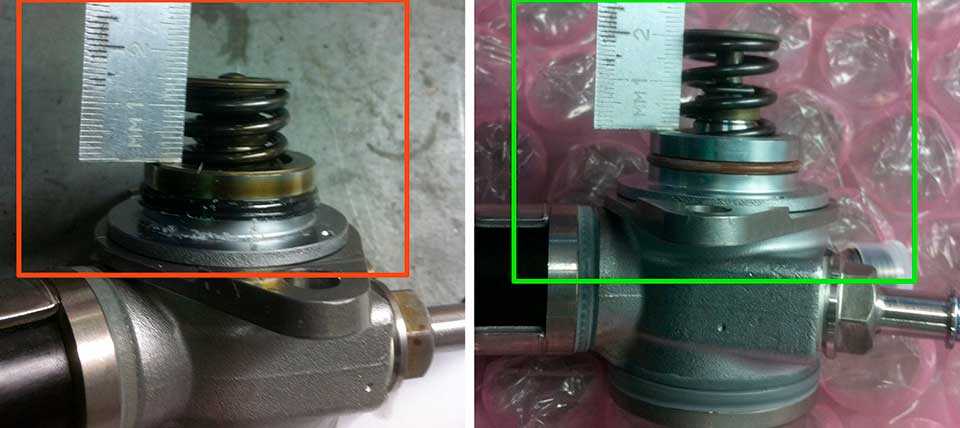

Если все в норме, то обратите внимание на пружину насоса. Она должна стоять жестко и тяжело сжиматься тисками (про руки и плоскогубцы речь вообще не идет)

Ее размер в разжатом положении должен быть 22 мм. Если меньше, к примеру, 16 мм, то замените узел целиком.

Чтобы проверить выполняет ли пружина свои функции снимите ТНВД, включите передачу и прокатите машину (поддомкратьте переднее колесо и проверните его) до тех пор, пока кулачек на распредвале не встанет в максимальное положение к месту расположения насоса.

Поставьте насос на штатное место, если он не усаживается, то все в норме, если наоборот свободно становиться, значит пружина укорочена и плунжер не достает до стакана тем самым не создается нужное давление в системе. На это реагирует датчик что и приводит к ошибке p0087.

P0087 низкое давление в рампе

Сообщение: №2 bryser » 29 янв 2015, 11:18

Сообщение: №3 Usach » 29 янв 2015, 17:31

Сообщение: №4 миха177 » 29 янв 2015, 19:37

Сообщение: №5 temeshoff » 29 янв 2020, 20:30

Сообщение: №6 Старый » 29 янв 2015, 21:01

Сообщение: №7 scar » 30 янв 2015, 10:56

Каждые 8т меняю

Сегодня со знакомым общался у его товарища такое было и это окозалась форсунка . ща сам лично к нему еду расспросить

мысли появились, допишите в свое сообщение, а не подряд «дуплитесь» arival52

Сообщение: №8 stareks2009 » 06 мар 2020, 20:47

Сообщение: №9 ВячеславВ » 06 мар 2020, 23:25

Сообщение: №10 stareks2009 » 11 мар 2020, 17:32

Сообщение: №11 Legend » 28 апр 2015, 13:38

Ошибка Р0087

Сообщение: №12 ozhigunov » 14 май 2020, 12:29

Доброго дня, начал новую тему т.к. есть ошибка Р0087, которая переодически появляется и пропадает. Предыстория такова: бывший хозяин где-то около года назад при поездке в отпуск в Белорусию залил в очередной раз на Лукойл дизель и у него загорелся ЧЕК — при этом никаких изменений в самой авто он не заметил. Через какое -то время чек пропал и было все списано на плохое качество топлива. Эта ситуация повторялась в течении года около 5 раз и в последнее время ЧЕК горел несколько дней. Топливный менялся где-то тыс 30-35 назад — сменил, завел — ЧЕК. Поехал — чек пропал и Мультитроникс не говорил об ошибке — испытывал на разных скоростях и оборотах — не появлялся.

Через дня 3 опять появился ЧЕК -Мультитроникс пишет ошибку Р0087. Проверили сетку в баке — чистая. Скоро в отпуск на дальнее расстояние. Записался к официалам на комп. диагностику. Пробег авто около 40 — 45 тыс реальный-по сканеру.

Может мне по Мультитрониксу еще какие-нибудь параметры проверить? Повторю, что ЧЕК на поведении авто не сказывается вроде. За 11 секунд до 100 км.ч разгонял. Расход в городе около 13,5-14 л. p.s. поездил в городе, после очередной остановки завёлся -чек пропал но Мультитроникс после 10-20 секунд работы на холостых выдал ошибку Р0087.

Сообщение: №13 sergeykarev57 » 14 май 2020, 19:24

Сообщение: №14 ozhigunov » 20 май 2020, 13:34

Сообщение: №15 ozhigunov » 02 июн 2020, 23:21

Сообщение: №16 019ru019 » 03 июн 2020, 06:27

Сообщение: №17 emkolbaski » 03 июн 2020, 14:49

Сообщение: №18 ozhigunov » 03 июн 2020, 15:59

Пока остановился на ARKADA Distribution https://arkada-m.ru/ вот что они ответили: Форсунки есть в наличии, мы их не восстанавливаем, нет смысла. Но продаем мы евро 5 форсунки Старекс, Бонго, и остальные для систем со сложностями, только с проверкой через стенд Хартридж в представительстве. Соответственно, форсунки с кодом и распечатанным тест-планом, чтобы снять вопросы по их исправности и исключить возможность некорректной установки и дальнейших вопросов была форсунка исправна или нет.

Сообщение: №19 ozhigunov » 03 июн 2020, 16:04

К Форсунычу писал, но ответа пока нет. По поводу ремонтов — сегодня звонил одному спецу — он мне сказал, что если у тебя авто заводится и едет нормально, то слив в допуске (не смотря на то что у 3-я,4-я форсунки льют около 19-20 мм). А чек и ошибка Р0087 выскакивают возможно из-за того что загрязнился датчик давления в рампе . Говорит что уже промывали на Старексах — помогало. Ультразвук.

Сообщение: №20 Serj » 03 июн 2016, 16:15

Сообщение: №21 sakran » 15 фев 2017, 17:26

Сообщение: №22 ozhigunov » 15 фев 2020, 18:05

Сообщение: №23 ozhigunov » 15 фев 2020, 18:10

Пока остановился на ARKADA Distribution https://arkada-m.ru/ вот что они ответили: Форсунки есть в наличии, мы их не восстанавливаем, нет смысла. Но продаем мы евро 5 форсунки Старекс, Бонго, и остальные для систем со сложностями, только с проверкой через стенд Хартридж в представительстве. Соответственно, форсунки с кодом и распечатанным тест-планом, чтобы снять вопросы по их исправности и исключить возможность некорректной установки и дальнейших вопросов была форсунка исправна или нет.

Пришли форсунки безымянные (продавец говорит, что когда они их тестируют, то снимают сверху шильдики. ), недорогие, с каждой форсой приложен ТЕСТ-ПЛАН. Работают. Начала немного лить еще одна «родная».

Зачем нужен регулирующий клапан?

Система топливоподачи большинства легковых автомобилей предусматривает непрерывную работу электробензонасоса. Он постоянно нагнетает бензин в топливную магистраль и рампу, поднимая давление до максимума (5–7 Бар в зависимости от марки авто). Но такая производительность нужна только при повышенной нагрузке на двигатель, когда он развивает большие обороты и потребляет много горючей смеси. В обычном режиме достаточно напора топлива на форсунках 3–3,5 Бар.

Мембранный клапан давления топлива, устанавливаемый в систему питания мотора после бензонасоса, выполняет 3 основных функции:

  1. Ограничивает напор горючего в магистрали при невысоких нагрузках на двигатель, сбрасывая излишки обратно в бак по отдельной трубке.
  2. Когда потребление бензина силовым агрегатом возрастает, обратка частично либо полностью перекрывается регулятором. Таким способом клапан поддерживает минимальное давление, необходимое для нормальной работы мотора.
  3. Поддержание давления в течение длительного времени после остановки силового агрегата.

Без РДТ насос бы «продавливал» запорные механизмы форсунок и бензин протекал внутрь цилиндров бесконтрольно. Вдобавок регулятор предохраняет магистраль от протечек на соединениях, которые неизбежно появятся от воздействия сильного напора.

Принцип работы РДТ

Устройство клапана и принцип действия зависит от типа топливной системы конкретного автомобиля. Существует 3 способа подачи бензина из бака к форсункам:

  1. Насос вместе с регулятором установлен внутри бака, горючее подается к двигателю по одной магистрали.
  2. Подача бензина осуществляется по одной трубке, возврат – по другой. Обратный клапан топливной системы находится на распределительной рампе.
  3. Схема без механического регулятора предусматривает электронное управление бензонасосом напрямую. В системе присутствует специальный датчик, регистрирующий давление, производительность насоса регулирует контроллер.

В первом случае обратка совсем короткая, поскольку клапан и электронасос сблокированы в единый узел. РДТ, стоящий сразу после нагнетателя, сбрасывает в бак лишний бензин, а необходимый напор поддерживается во всей подающей магистрали.

Второй вариант используется в большинстве иностранных авто. Клапан, встроенный в топливную рампу, перепускает излишки горючего в обратку, ведущую в бак. То есть, к силовому агрегату проложено 2 бензиновых трубки.


Третью схему рассматривать бессмысленно – там вместо регулятора функционирует датчик, чья работоспособность проверяется с помощью компьютера, подключаемого к диагностическому разъему.

Простой клапан давления топлива, устанавливаемый в блоке бензонасоса, состоит из таких элементов:

  • цилиндрический корпус с патрубками для подключения подающей и обратной линии;
  • мембрана, соединенная с запирающим штоком;
  • седло клапана;
  • пружина.

Величина напора в подающей магистрали зависит от упругости пружины. Пока большая часть горючего уходит в цилиндры (высокая нагрузка на мотор), она удерживает мембрану и шток клапана в закрытом состоянии. Когда обороты коленчатого вала и потребление бензина снижается, давление в сети возрастает, пружина сжимается и мембрана открывает клапан. Начинается сброс горючего в обратку, а оттуда – в бензобак.

Установленный в рампе регулятор давления топлива работает по аналогичному принципу, но быстрее реагирует на изменение нагрузки и расхода бензина. Этому способствует подключение дополнительного патрубка элемента к впускному коллектору. Чем выше обороты коленвала и разрежение со стороны пружины, тем сильнее мембрана придавливает шток и закрывает проход горючему в обратную линию. Когда нагрузка снижается и обороты падают, разрежение уменьшается и отпускает шток – открывается проток в обратку и начинается сброс лишнего бензина в бак.

Чем проводят измерение

Нужен всего лишь манометр, который предназначен для замера шин. Только его надо немножечко доработать, поменяв шкалу. Лучше измерять давление в инжекторной системе со шкалой прибора, показывающей варьирование в пределах 6-7 атм.

Есть и другие, более совершенные приборы для измерения. Специальный инструментальный комплект с манометром, адаптером и сливным шлангом продаётся в магазине автозапчастей. Стоит около 1,5 тысячи рублей.

Давление можно измерить и в любом автосервисе. За услугу возьмут всего ничего – 500-600 рублей.


Профессиональный манометр для измерения топлива

Но как ни крути, опытный автомобилист должен иметь среди инструментов собственный манометр. Если он покупной, то с ним водитель получает всевозможные адаптеры, позволяющие осуществить замеры давления на самых разных марках авто. Кроме того, покупные манометры оснащены лучшей шкалой, позволяющей точнее измерять давление. А профессиональный манометр – это вообще находка, так как даёт возможность помимо всего прочего сбрасывать остаточное давление в системе, что увеличивает точность показаний.

Если вы решили, все же, использовать самодельный манометр, то помните!

Лучше использовать обычный воздушный манометр от ВАЗ, так как им получится измерять и давление масла (нужно только открутить штуцер).
Вместо переходника можно использовать обычный штуцер с резьбой.
Важно использовать качественные хомуты, чтобы не было пропусков.

Как проводить замеры.

  1. Чаще всего они проводятся при включенном зажигании. Нужно проверять, подскочила ли стрелка в сравнении со стандартным значением.
  2. Замеры проводятся также в режиме ХХ.
  3. Замеры проводятся с пережатой «обраткой» и со сброшенным РТД.

4*
