Поставил шноркель))))

Установка шноркеля на ниву шевроле своими руками | хитрости жизни

Монтаж на Ниву

Вся система собирается из двух частей, которые, в свою очередь, также собираются из составных элементов.

Первая часть — подкапотная

Процесс выглядит следующим образом:

  1. Снимаем воздушный фильтр;
  2. Отсоединяем от него штатный наконечник забора холодного воздуха;
  3. Ставим вместо него уплотнительную муфту (внутренний и внешний диаметры подбираются опытным путём, но муфта должна быть такой, чтобы для установки её в фильтр нужно было приложить усилие).
  4. Прокладываем гофрированную трубку таким образом, чтобы один конец мог войти в муфту воздушного фильтра, второй был в районе аккумулятора под левой стойкой кабины.
  5. Устанавливаем воздушный фильтр на место, подсоединяя все ранее отпущенные контакты.

На этом подкапотная подготовка закончена. Трубка может иметь небольшой запас.

Монтаж внешней выводящей трубки и входного отверстия

Наружную трубку будем располагать вдоль одной из стоек кабины. Где именно — зависит от того, как легла трубка под капотом. У обычной Нивы наружная часть шноркеля располагается со стороны переднего пассажира, у Нивы Шевроле может быть и возле левой стойки. Примеряем трубку, попутно решая, чем её крепить. Это могут быть саморезы, клей или герметик

Примеряя, особое внимание уделяем выходному отверстию. Нужно решить, как, а главное, куда оно будет направлено

Не допускается оставлять открытое отверстие, направленное вертикально вверх. Первый же сильный ливень приведёт к капитальному ремонту движка.

Если крепить будем с помощью саморезов, оклеиваем стойку малярным скотчем, отмечаем маркером точки крепления и сверлом на 4 мм делаем отверстия.

Соединение обеих частей

Расположение трубок укажет нам, где будет отверстие: в крышке капота, в верхней прокладке между ней и лобовым стеклом или же в боковой части — на крыле. Наклеиваем малярный скотч на будущее место и изображаем на нём круг диаметром 62 мм (чуть больше внешней трубки). Если место получается далеко от ближайшего края — например, в середине крыла — можно воспользоваться оригинальным решением и высверлить его.


Вырезать круг можно и дрелью

Края круга обрабатываем «Антикором» против появления ржавчины. Заправляем нашу внешнюю трубу, заполняя полости вокруг герметиком. Далее под капотом вставляем одну трубу в другую, для плотной фиксации используем либо уплотнительные кольца, либо герметик. Шноркель готов.

Варианты конструктивных решений для верхнего отверстия шноркеля

Как направить верхнее отверстие, каждый мастер может решить сам. Приведём несколько примеров:

  • повернуть трубку и направить её вдоль рейлингов на крыше (если последние есть);
  • можно установить с выводом на крышу кабины (направление сверху вниз с небольшим зазором для доступа воздуха);
  • надеть «грибок» с выхлопной трубы трактора (единственный вариант, когда трубку можно оставить направленной вверх);
  • изогнуть и направить вперёд по ходу движения (этот вариант потребует закрепления на отверстии дополнительной решётки).

Это интересно: Chevrolet Corvette «заговорил» с немецким акцентом

Последний вариант имеет одно несомненное достоинство — струя ветра, образующаяся при движении машины, будет направлена на двигатель. Но в таком случае стоит подумать о надёжном креплении решётки. В случае металлической трубки можно прибегнуть к сварке.

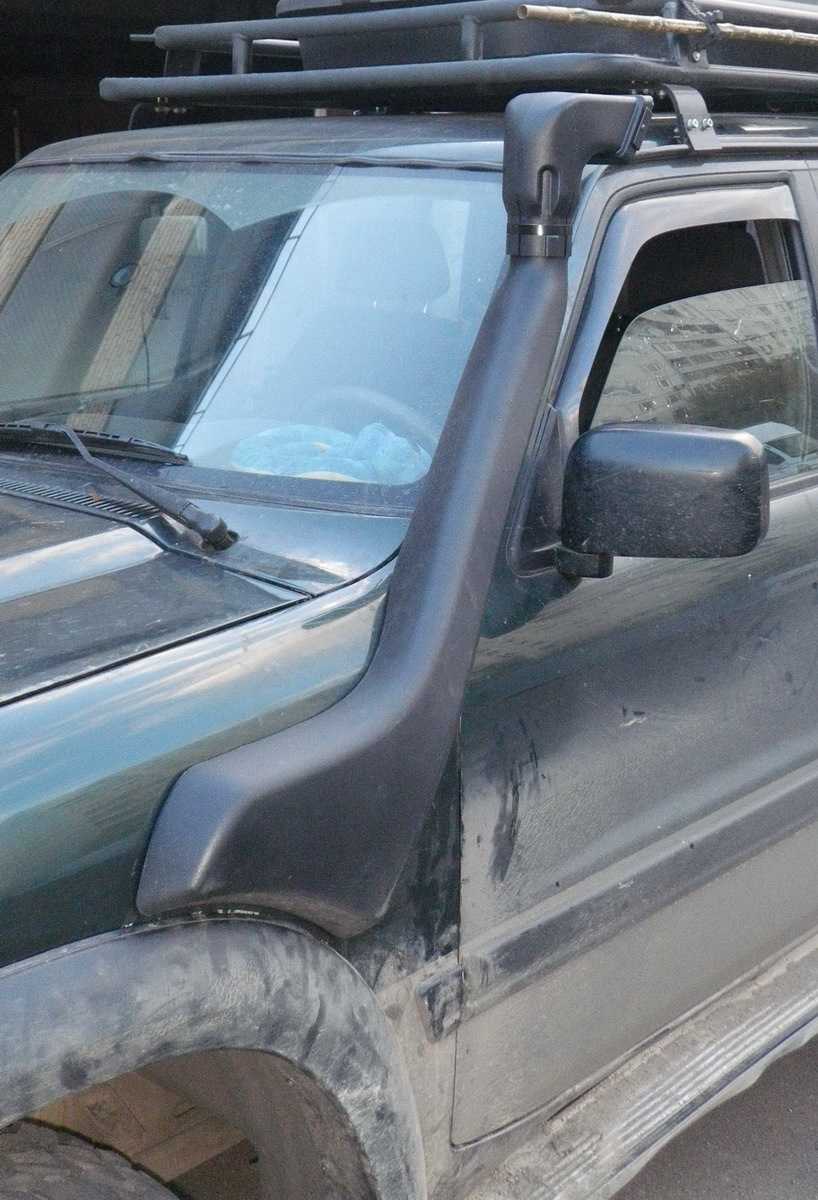

Так может выглядеть окончательный вариант

Плюсы и минусы шноркеля

Несмотря на очевидные плюсы шноркеля, перечислю дополнительные преимущества воздухозаборника:

  • Великолепная защита мотора от гидроудара. Благодаря этому можно ездить через неглубокие водоёмы, при полном погружении двигателя под воду.
  • Защита воздушного фильтра двигателя от грязи и пыли. Польза от этого очевидна, особенно если приходится часто ездить по пересечённой местности.
  • Уменьшение расхода топлива при средней скорости движения. Это происходит из-за прямого поступления воздушного потока в двигатель, что повышает коэффициент полезного действия. Экономия хоть и небольшая, но всё равно приятно.
  • Эффективный отвод влаги и снега через дренажные выемки, что не даст осадкам попасть внутрь цилиндров мотора. Благодаря этому можно спокойно ездить даже под сильным проливным дождём.

Несмотря на реальную пользу, у шноркеля всё же имеются недостатки:

  • Некоторым не нравится внешний вид шноркеля, который может испортить внешний вид автомобиля. Хотя внедорожник с воздухозаборником выглядит брутальнее, чем без него.
  • При установке придётся высверливать отверстие в капоте/крыле.
  • Если качество шноркеля низкое, то он может треснуть при отрицательных температурах, что приведёт к нарушению герметичности.
  • При движении в лесозоне есть вероятность, что в него забьются листья и ветки. Также может произойти сильное повреждение воздухозаборника, если он зацепится за более крупную ветку.
  • Некоторые конструкции шноркеля могут сильно ограничить поступление воздуха к мотору. Устройство начнёт «душить» двигатель.
  • При плохой установке воздухозаборника и насадки вода может попасть внутрь двигателя.
  • Нет смысла использовать устройство при городской езде.
  • При установке на быстрые легковые автомобили шноркель может оторвать потоком воздуха при скорости движения более 150 км/ч.
  • Небольшое снижение динамики машины.
  • Цена шноркеля может достигать 30 тыс. руб. и более + стоимость установки.

Для тех, кто часто ездит в экстремальных условиях плюсы шноркеля перечёркивают все его недостатки.

Учитывая, что цена на шноркель может быть довольно высока, то рассмотрим, как можно его сделать самому.

Как правильно установить шноркель

Перейдём к самому главному – как поставить шноркель. Могу сказать, что заводской шноркель устанавливается похожим образом. Также можно купить уже готовый набор с этим устройством, где уже будут все крепления и материалы для установки.

  1. Для начала определитесь, куда будет крепиться шноркель. Шноркель ставится впереди, как можно ближе к мотору. К примеру, на Ниве установка возможна только с пассажирской стороны, а на Chevrolet Niva можно установить как справа, так и слева. Вам понадобится поднять авто при помощи домкрата с той стороны, где будет располагаться шноркель, снять колесо. Также надо убрать защиту крыла. Сделайте замеры и отрежьте необходимое количество гофры.
  2. Теперь наберитесь смелости и вырежьте на капоте круглое отверстие, предварительно отметив его точечно маркером. Вырез можно сделать при помощи дрели с круглой насадкой по металлу. Отмечу, что диаметр вырезаемого отверстия должен быть на 2 мм больше, чем диаметр гофры. Обязательно обработайте края готового отверстия специальным средством для предотвращения ржавчины, а также насадкой для шлифования.
  3. Резиновую гофру, которая будет крепиться в подкапотном пространстве, соедините с трубой при помощи хомута. Предварительно место крепления промажьте герметиком.
  4. Далее в стойке на капоте и вдоль линии лобового стекла просверлите отверстия при помощи сверла по металлу, где вы будете крепить гофру при помощи уголков и саморезов и других приспособлений. Предварительно на места сверления наклейте монтажный скотч. Отверстия также обработайте средством против коррозии.
  5. Снимите патрубок и резонатор воздушного фильтра и соедините резиновую гофру при помощи металлического хомута.
  6. Из чего можно сделать наконечник на шноркель? Купите на Авито или металлорынке патрубок от трактора. На выходе поставьте резиновый уплотнитель и защитную решётку.
  7. Другой конец воздуховода соедините с резиновой гофрой при помощи герметика и хомута.

При установки шноркеля на капоте и креплении частей строго следите за герметичностью. Если она будет нарушена, то это со временем приведёт к поломке мотора. На гофрах не должно быть никаких заломов и перегибов.

После установки надо проверить герметичность. Заведите мотор, снимите насадку. На трубу наденьте тонкий пакет. Если всё в порядке, он тут же порвётся. В ином случае он начнёт засасываться внутрь трубы. Либо положите кусок ткани. При правильной установке двигатель должен заглохнуть. Рукой герметичность проверять не рекомендуется.

Уход за устройством очень простой. Готовый шноркель периодически проверяйте на герметичность и целостность в соединениях.

Шноркель для ВАЗ 2121 с карбюратором

Если автомобиль будет двигаться через брод, тогда двигатель может получить гидроудар. Чтобы избежать этого на автомобиль нужно установить внешний воздухозаборник или шноркель. Шноркель — это важная часть тюнинга любого отечественного внедорожника, потому что при его наличии автомобиль сразу облагораживается и стает агрессивным. Во время установки этого устройства на двигатели объемом 1600 и 1700, большинство водителей моторный отсек оставляют без изменений, они всего лишь устанавливаются дополнительную герметизацию для штатного устройства, который подает воздух. Нужно иметь введу, что полностью герметизировать заводские детали практически невозможно.

Нужно постараться сделать герметизацию на ВАЗ 2121 (НИВА) при использовании стандартных деталей.

В процессе монтажа воздухозаборника нужно иметь в наличии следующие детали: сам шноркель, корпус фильтр с возможностью фиксации, разнообразные кронштейны для корпуса, сломанный ДМРВ, воздушные патрубки, крышка карбюратора, полтора метра напорно-всасывающего шланга, несколько штук пластиковых фитингов, патрубок корпуса воздушного фильтра, расширительный бачок с кронштейном, бачок омывателя с кронштейном и разнообразные хомуты.

Когда все запчасти есть на месте, можно приступить к работе. С автомобиля ВАЗ 2121 (НИВА) снимаем бачок омывателя и к тому же расширительный бачок для охлаждающей жидкости. Также нужно снять воздушный фильтр вместе с корпусом от карбюратора. Всю проводу удлиняем насосом омывателя и переносим в левую сторону моторного отсека, поэтому бачок омывается теперь будет с левой стороны.

Кронштейн и сам бачок закрепляем. Патрубок нужно установить в корпус воздушного фильтра и сажаем его на герметик. Сверху крепим фитинг и все соединения разворачиваем по месту. Все нужно делать очень быстро, потому что герметик может засохнуть. На патрубок одеваем шланг ШНВС. Закручиваем ДМРВ на корпусе воздушного фильтра, а на него надеваем воздушные патрубки. С другой стороны эти патрубки нужно одеть на крышку корпуса воздушного фильтра. Крышку надеваем на карбюратор ВАЗ 2121 (НИВА), и при этом обязательно нужно установить между ними прокладку. Шланг с сапуна вентиляции картера нужно направить в воздушный патрубок карбюратора. Прокладываем ШНВС вдоль наружной стороны подкапотного пространства. Наружную трубу нужно закрепить так, как указал производитель, поэтому нужно будет резать или крыло, или капот, поэтому это будет зависеть от конструкции. В таком случае улучшается внешний вид и двигатель будет защищен от воды. Если подвести итоги, то можно сказать, что шноркель — вещь неоднозначная. В простом варианте, это устройство можно сделать своими руками и оно будет ничем не хуже. Но в таком случае будет страдать внешний вид автомобиля и его аэродинамика. Есть специалисты, которые делают их из простых пластиковых труб просто соединяя их. Дизайн автомобиля меняется, его нельзя назвать эстетичным, а уровень шума и расход топлива растет приблизительно на 10-15%. Намного лучше купить уже готовый вариант и не играться несколько дней для изготовления данного устройства.

Что такое шноркель и для чего он нужен?

Это устройство, предназначенное для забора воздуха на уровне крыши автомобиля. Конструкция его предельно проста: по сути это всего лишь гнутая труба, соединяющая воздушный фильтр машины с воздухозаборником на крыше.

Изначально шноркель появился не на автомобилях, а на подводных лодках времен Первой Мировой войны. Устройство позволяло субмарине запускать дизельный двигатель без необходимости полного всплытия. Таким образом лодка могла идти на глубине нескольких метров на дизеле, а не на электродвигателях, оставаясь практически незамеченной, если не считать трубу, торчащую из воды.

Также шноркелями оснащаются некоторые танки (Т-90, например), что дает им возможность пересекать неглубокий водоем по дну. При отсутствии подходящей переправы это часто единственный способ пересечь небольшую реку, т.к. в отличие от того же БТР, переплыть ее танк не в состоянии из-за огромной массы.

Но вернемся к автомобилям. Изначально их стали оснащать шноркелями не для форсирования бродов, как это могло показаться, а с другой целью. Первые приспособления для забора воздуха на уровне крыши появились на машинах, эксплуатируемых в пустынях. Это решение заметно уменьшало количество пыли, попадающее в воздушный фильтр, что положительно сказывалось на характеристиках двигателя.

Для чего устанавливают шноркели?

Труба для забора воздуха сегодня устанавливается обычно с одной целью — избежания гидроудара при преодолении бродов. Вообще гидроудар — очень неприятная штука. Он случается, когда вода попадает в цилиндр. Из-за того, что вода не сжимается, поршень врезается словно в бетонную стену. Как результат: гнутые шатуны, разрушенная головка или блок цилиндров, капитальный ремонт или замена двигателя в особо тяжелых случаях. Установка шноркеля позволяет застраховать себя от этой неприятности.

С установленным воздухозаборником на уровне крыше автомобиль теоретически способен преодолеть брод глубиной до 1,5 метра и даже больше. На практике же адекватный водитель не рискнет форсировать подобное препятствие. Другим плюсом шноркеля является то, что он отбирает чистый воздух. Продвинутые модели даже отсеивают брызги, пыль и снег. Плюс шноркель, направленный воздухозаборником навстречу движения, в теории способствует экономии топлива.

Раз заговорили о достоинствах, то перечислим и недостатки конструкции:

  • незначительное ухудшение аэродинамики автомобиля;
  • необходимость вырезания кузовных элементов (обычно капота или крыльев) для установки шноркеля;
  • стоимость некоторых моделей может переваливать за 50 тыс. рублей.

Возможно есть еще недостатки, но думаю, они несущественны. Вообще устанавливая на авто дополнительное внедорожное оборудование всегда приходится чем-то жертвовать, обычно скоростью, расходом топлива, управляемостью и комфортом езды на трассе. Поэтому на недостатках шноркелей не стоит зацикливаться: пользы от него больше, чем вреда.

Где найти подходящий шноркель?

Можно приобрести готовую модель, большое количество производителей изготавливает дополнительные устройства для внедорожников или сделать его самому. У детали выпущенной в заводских условиях будет несколько преимуществ: качество сборки, срок службы и возможность обращения к изготовителю в случае возникновения гарантийных случаев.

Недостатком может быть лишь стоимость, которая составляет обычно не менее 14 000 рублей

Но при этом важно понимать, что цена обусловлена использованием высококачественных материалов, а именно особо прочного полиэтилена LLDPE который дает ряд преимуществ:

  • устойчивость к воздействию высоких температур и растрескиванию
  • механическая устойчивость
  • дизайн созданный специально для определенного типа автомобиля

Но есть и более дешевые модели отличающиеся простотой конструкции, стоимость которых не превышает 6000 рублей. Не рекомендуется использовать самые дешевые варианты, поскольку несмотря на кажущуюся выгоду, они могут со временем получить небольшие механические повреждения. Но из-за использования в составе менее пластичного материала на корпусе появятся микротрещины, через которые внутрь двигателя может попадать вода при форсировании различного рода преград

При использовании таких материалов важно периодически производить осмотр шноркеля, чтобы вовремя выявить повреждения

Но есть и наиболее бюджетный вариант – сделать шноркель самостоятельно. Для этого сперва необходимо обеспечить надежное крепление в подкапотном пространстве, чтобы исключить подсос воздуха и вывести патрубок как можно выше капота. Для этого сперва прокладывается горизонтальная часть под крышкой капота, затем в дополнительно подготовленное отверстие между лобовым стеклом и капотом выводится соединительная трубка.

При этом важно помнить, что чем прямее труба и меньше путь до воздухозаборника тем лучше аэродинамические качества шноркеля

Особенности установки на инжекторе и карбюраторе

Установка шноркеля Шевроле на Ниву имеет свои особенности в том случае, когда она выполняется своими руками. Дело в том, что выпускаются автомобили этой марки как с инжекторным, так и карбюраторным двигателем. Подключение нового воздуховода к ним имеет свои особенности и обычно выполняется при помощи переходников. Так, например, если производится установка шноркеля на Ниву 2121, придётся корпус карбюратора поставить как раз с этими переходниками. Подбирать их следует в зависимости конкретной модели двигателя установленного на ваш автомобиль.

Обычно шноркенль на Ниву устанавливают опытные автолюбители, знающие как выполнить подобную операцию

Новичкам же стоит посоветовать обратить особое внимание на герметизацию всей системы. Так обязательно нужно загерметизировать отверстие в капоте через которое вуздоховод будет заводиться в моторный отсек, а также все сочленения трубы

Подобное улучшение обойдется вам совсем недорого, а в результате вы сможете преодолевать на Ниве в стандартной комплектации достаточно глубокие водоёмы с твёрдым дном.

Когда вашему автомобилю приходится ездить по бездорожью, а также пересекать мелкие водоёмы, появляется опасность попадания воды в мотор. Чем это может грозить машине? Разрушением блока цилиндров и выходом из строя шатунов. Нет смысла углубляться в подсчёт средств, которые необходимо будет отдать за дорогостоящий длительный ремонт. Тем более не в каждом СТО можно квалифицированно вывести машину после гидроудара по мотору.

Предусмотрительные автовладельцы устанавливают наружный воздухозаборник для мотора, то есть шноркель, который можно приобрести не только фирменный, но и сделать своими руками. В нашей статье мы постараемся вместе с экспертами разобраться, какой должна быть правильная установка шноркеля на Шевроле Ниву и УАЗ «Патриот», после чего вашему автомобилю не будет страшна ни дорога без асфальта или бетона, ни грязь с водой и песком.

Шноркель выглядит как трубка, ведущая от двигателя на крышу авто. Если постараться над его видом, можно придать автомобилю уникальный дизайнерский стиль, которого больше не будет ни у кого.

Давайте посмотрим, какие преимущества даст установка шноркеля:

  • охлаждение двигателя потоком прохладного воздуха без посторонних предметов;
  • защита моторного отсека от попадания разнокалиберного мусора из-под колёс впереди идущего транспорта, особенно по плохой дороге;
  • мотор надёжно защищён от воды;
  • точка забора перенесена из нижнего положения в верхнее.

Как можно оборудовать машину шноркелем? У вас всего два пути: купить фирменный или же изготовить шноркель своими руками. Не секрет, что покупая заводской шноркель, вы получите не только высококачественный девайс с отличным сроком эксплуатации, но и заводскую гарантию, а ещё:

  • стильный дизайн;
  • отличные механические характеристики, благодаря уникальному составу из линейного полиэтилена;
  • долговечность;
  • устойчивость к растрескиванию корпуса.

Единственным недостатком фирменного шноркеля является его нешуточная стоимость, в диапазоне 15 000 р. в зависимости от марки авто. Есть шноркели производства российского автопрома со средними характеристиками качества и ценами от 2 000 р.

Вы хотите установить на машину эксклюзивный шноркель? В таком случае вам придётся сделать его своими руками.

Какие бывают насадки на шноркель

Всего существует 2 типа насадок: «Гусак» и «Циклон». В обычных условиях эксплуатации рекомендуется устанавливать насадку Гусак, а при езде по очень пыльным дорогам её лучше заменить на «Циклон».

Подробнее расскажу, что представляет из себя каждый вид насадок.

Насадка Гусак

Это классическая насадка в форме изогнутой трубы. Её можно повернуть как навстречу воздушному потоку — вперёд, так и против него. При прямом попадании воздуха в шноркеле образуется так называемый эффект центрифуги. А при влажной погоде капли дождя не проходят внутрь трубы, а выбрасываются в дренажную систему.

Внимание! Если повернуть «гусака» назад или в сторону, то внутрь герметичной трубки начнёт поступать песок, капли воды и грязь – всё то, что выбрасывается из-под колёс/от стекла автомобиля. В этом случае воздушный фильтр очень быстро придёт в негодность

Но зимой при сильной метели этот способ сработает с точностью наоборот, не пропустив снежную пыль внутрь шноркеля. Также при поездке в лесу насадку лучше повернуть внутрь, чтобы она не зацепилась за ветки деревьев, что может вызвать её повреждение.

Насадка Циклон

Принцип работы этой насадки примерно такой же, но воздух внутрь шноркеля здесь поступает снизу. В насадке есть сетчатый фильтр, который предотвращает попадание пыли в шноркель.

«Циклон» надо постоянно очищать, но это ерунда по сравнению со сменой воздушного фильтра. Но уже изобрели более продвинутую насадку «Циклон-2 и 3», где грязь и капли воды выбрасываются наружу, проходя через специальные дренажные выемки.

Это классические насадки, которые вам может предложить автомагазин. Посмотрите, какие ещё есть модификации насадок на фото:

Теперь рассмотрим главные преимущества и недостатки такого полезного устройства, как шноркель.

Что такое шноркель на машине?

Шноркель – это очень простое устройство, которое выглядит в форме гнутой трубы из пластмассы или металла. Один её конец соединён с воздушным фильтром под капотом, а второй — выведен наверх, над автомобилем.

Двигатель берёт воздух с высоты, а не перед автомобилем, как это сделано в обычной конструкции. Эта трубка защищает мотор от воды, пыли, песка и прочих лишних предметов, помогая преодолевать машине самые экстремальные препятствия.

Если в двигатель попадёт вода, то это вызовет гидроудар, при котором сломается даже самый лучший мотор в мире.


Что бывает при гидроударе двигателя

Изобрёл это устройство учёный Борис Сальяр и командир русской подлодки «Скат» Николай Гудим в 1910 г. Испытания прошли успешно и после этого шноркель стали оснащать подлодки в разных странах.

Массово дыхательную трубку применили в немецких подводных лодках во время 2-й мировой войны. Шноркель помогал двигаться субмарине без её всплытия не запуская электродвигатель. А второй канал в трубке использовался для вывода отработавшего воздуха. Надо было просто подняться повыше, чтобы трубка оказалась над водой.

Далее дыхательные трубки стали устанавливать на танки, грузовики, трактора, «Газели» и иные транспортные средства для езды вброд или по пустыням.

В настоящее время автомобильный шноркель ставят на внедорожники, на которых часто ездят в условиях бездорожья – по пустыням, болотам, водоёмам. Без этого полезного устройства даже самый навороченный джип не сможет долгое время перемещаться в таких условиях. Рано или поздно в цилиндры двигателя попадёт вода, и он выйдет из строя.

Интересно! Шноркель в автомобильных кругах также называют «Хобот» или «Оффроад».

Теперь расскажу более подробно, зачем нужен шноркель на внедорожнике.

Нужен ли вам шноркель?

Если вы постоянно гоняете по бездорожью, то шноркель вам очень сильно пригодится. Но если вы иногда выезжаете на природу, то это устройство вам не пригодится, вы только зря испортите автомобиль.

Можно конечно для брутальности его себе установить, как предмет декора, то придётся пожертвовать снижением динамики авто и целостностью кузова.

Видео: Топим УАЗы. Как правильно проверять шноркель

Подведём итог. Теперь мы выяснили всё про шноркель – что это такое и с чем его «едят». Шноркель – это отличное устройство с немецким названием, которое дополнительно защищает двигатель во внедорожниках, позволяя ему без проблем перемещаться хоть по воде, хоть по песку. Главное при установке насадки правильно её повернуть, испортить воздушный фильтр песком и снегом.

Если не хочется тратить деньги, то при наличии навыков можно самостоятельно сделать и установить трубу к авто. При наличии всех материалов делается это довольно быстро. Главное сделать это максимально герметично, чтобы воздух не попадал в шноркель.

Кроме автомобилей, воздухозаборник ставят на квадроциклы для езды в экстремальных условиях.

Напишите своё мнение, был ли у вас опыт установки такого устройства на авто, ездили ли вы на машине, оборудованной шноркелем, ваши мысли и мнения.

Будете устанавливать шноркель на свой автомобиль?

Да
42.11%

Нет
14.04%

Уже установил
17.54%

Ещё думаю
26.32%

Проголосовало: 57

Сколько раз прочитали статью: 3 628

Руководства и советы по ремонту автомобилей Шевроле

И так пришло время поставить шноркель. в моем отчете представлено два вида шноркелей — около полутора лет ездил с мини-сан-тех-шноркелем выведенным в подкапотное пространство повыше и вот сейчас дошли руки поставить лежащий все это время на антресоли шнорк от ф-дизайна.

Вывод воздухозабора в подкапотном пространстве:


Общий вид мини-сан-тех-шноркеля в подкапотном пространстве.


Уплотнительная манжета 50х70.

в) в манжету вставляем уголок из сан-тех трубы диаметром 50 и с углом 45 градусов и заворачиваем его на верх, в уголок вставляем обрезанную сан-тех трубу так же на 50 (она нужна чтобы на нее насадить гофру).


Здесь видна манжета в корпусе фильтра и вставленный в нее уголок. удлиняющая труба из нее не видна, т.к. сидит в гофре.

г) далее разворачиваем снятый низ корпуса воздушного фильтра на 180 градусов по сравнению со стоковым (первоначальным) вариантом и прикручиваем его к кузову посредством трех обычных мебельных уголков, саморезов ввернутых в пластиковый корпус фильтра и трех болтов с широкими шайбами. все садится очень просто, плотно и надежно. как писал выше 1,5 года уже так катал и практика показала, что демпфирующие резинки не нужны.


Уголки крепежа низа корпуса воздушного фильтра.


конструкция в сборе

Всё. такого вывода воздухозабора достаточно, чтобы уже явно и сразу не хапнуть воды. 50й трубы достаточно чтобы машина дышала. минусом подкапоного шноркеля является то, что машина дышит горячим воздухом, а во время преодоления бродов, когда горячая машина попадает в воду, то появляется много пара и дрыгатель в результате дышит этим паром и тяга при этом весьма существенно падает.

Вывод воздухозабора на крышу

а) би-металлическая коронка для металла на 54мм с держателем под дрель. как показала практика —классная вещь!


Биметаллическая коронка для металла на 54 мм с держателем под дрель.


Коронка в сборе.


Комплектующие.

в) в инструкции по установке от ф-дизайна и описаниях инсталляции в инете все почему-то прикручивают шнорк на болты. т.е. в случае необходимости снятия шнорка (из-за поломки или иного), нужно будет как минимум снимать пластиковые подкрылки и корячиться с ключем откручивая болты. меня такая ситуация не устраивает и потому я решил посадить шнорк на длинные саморезы. как показала практика после установки — держат надежно, а разболтает или вырвет — заменю на большего диаметра или уже поставлю на болты.

Крепление на саморезах.

г) и так, для установки сначала прикладываем шнорк к крылу и крыше и смотрим как он будет становиться. обводим контуры прилегания. далее берем шнорк, засверливаем под саморезы и делаем с него трафарет. прикладываем трафарет на ранее отмеченные контуры на крыле и отмечаем отверстия.


Трафарет на крыле.


Отверстие в крыле.

Снимаем аккумулятор, снимаем колесо (для удобства), снимаем крыло (см. камасутру по съему крыла, без съема крыла тут не обойтись), размечаем центр отверстия, засверливаем сначала сверлом на 5мм отверстие в моторном отсеке за аккумулятором, затем вставляем коронку и начинаем сверлить. тут надо отметить, что сверлить придется поначалу только частью коронки — она будет проходить аккурат по изгибу усилителя на моторном отсеке. я поначалу думал получится не получится, думал помочь болгаркой вырезать треугольник, но потом решил попробовать коронкой и… влет, за две-три минуты просверлил оба отверстия)) я ж афигел от такой возможности коронки — это она сверлила только краем, приходилось держать дергающуюся дрель, но она просверлила влет и ненапрягаясь! обрабатываем края напильником.


Отвертие в моторном отсеке, вид снаружи.


Отверстие в моторном отсеке, вид изнутри

з) в уплотнительное кольцо в моторном отсеке, чуть намылив места сопряжения вставляем уголок из сан-тех 50й трубы на 75 градусов, разворачиваем его в сторону зеркала и из моторного отсека сажаем на него гофру воздухозабора схватив в месте соединения хомутом.


Соединения в моторном отсеке без аккумулятора.

соединения в моторном отсеке с аккумулятором

и) далее, вставляем уголок на 75 градусов из сан-тех трубы на 50 помощью подмыливания в уплотнительное кольцо в крыле, прикладываем крыло на целевое место, заглядываем под крыло, выравниваем расположение уголков друг относительно друга и отмеряем необходимую длину соединяющей их 50й сан-тех трубы, с помощью подмыливания внедряем ее в уголки.


Уплотнительное кольцо с уголком снаружи моторного отсека.


Соединение уголков внутри крыла.


Уплотнительное кольцо с уголком снаружи крыла.

л) далее, на верхнюю часть шноркеля наклеиваем двухсторонний скот примерно распределяя его по площади для надежности соединения


Двухсторонний скот на верхней части шноркеля.

Виды шноркелей

Литература по выбору, установке и эксплуатации шноркелей выделяет несколько их разновидностей. При этом те из них, которые предназначены для снабжения силового агрегата кислородом под водой, в любом случае устанавливаются на автомобиль так, чтобы они могли брать для этого воздух с поверхности водоёма.

С технической точки зрения они представляют собой трубу воздухозаборника, вынесенную на верх машины. В некоторых случаях шноркель может питать мотор внедорожника с глубины до двух метров, что значительно расширяет возможности вашей Нивы при езде в экстремальных условиях.

В зависимости от того, в каких условиях владелец Нивы собирается её эксплуатируют, различают следующие разновидности этого воздухозаборника:

  • «сафари». Этот вариант устройства предназначен для установки на внедорожники, эксплуатирующиеся в условиях пустыни или же в песчаной местности. Особенностью конструкции шноркеля является размещение верхней его части навстречу движению машины. Такой технический ход позволяет предотвратить проникновения внутрь силового отсека и двигателя песка из-за создающегося во время движения авто разрежения воздуха у воздухозаборника.
  • «болотная». В этом случае моторы пыли не получают, но здесь как раз и требуется преодолевать водные преграды и увлажнённые участки дорог. Для этого верхнюю часть шноркеля разворачивают против движения машины, а подвод трубы к фильтру выполняется скрытно, для чего разрезается капот или же крыло. В результате устройство защищается от повреждений при движении от контакта с ветками деревьев, а также при заваливании набок.

Кроме того, стоит отметить, что существуют как самодельные шноркели, так и устройства промышленного производства. Так, например, если приобрести шноркель «стократ», то вам останется только установить его на вашу Ниву, так как он выпускается в уже готовом виде. Если же данный воздухозаборник вы собираетесь изготовить самостоятельно, придётся на это затратить дополнительные средства и время, но зато аксессуар будет полностью удовлетворять всем вашим запросам.

Технические характеристики шноркелей

Шноркели применяют для исключения гидроудара при погружении автомобиля в воду, а также для питания двигателя кислородом во время нахождения внедорожника в воде. Естественно, что для нормального выполнения данных функций воздухозаборник должен отвечать определённым требованиям

Обычно при его выборе обращают внимание на следующие характеристики:

  • материал из которого изготовлено изделие;
  • вид головки-насадки;
  • диаметр основной трубы;
  • варианты крепления.

Самые современные шноркели изготовляются из металла, которым обычно является алюминий и сталь. Они прочны и долговечны, что позволяет эксплуатировать выполненный из них воздухозаборник длительное время без замены. Кроме того, часто описываемый аксессуар выполняется из полимеров, например из полиуретана и ABS (инженерного пластика).

6*
Понравилась статья? Поделиться с друзьями:
Chevrolet - лучшая машина
Добавить комментарий
Войти с помощью:
