Замена сетки бензонасоса на chevrolet lanos без посторонней помощи

Как заменить сетку на бензонасосе шевроле и дэу ланос, сенс и шанс — инструкция

Промывка форсунок

Очистка и промывка форсунок двигателя так же как и замена сетки бензонасоса на Chevrolet Lanos необходима каждые 30.000-35.000 пробега (а при нынешнем качестве бензина и того чаще). Существует несколько вариантов промывки:

  • Промывка инжектора специализированными присадками к топливу – это самый легкий и доступный вариант очистки, однако и самый сомнительный. Эти присадки становятся эффективными при условии регулярного добавления в бензин;
  • Очистка без снятия с двигателя – к форсункам, вместо заводской системы питания подключают установку, подающую специальный очищающий сольвент, на нем двигатель работает в течение 20-30 минут. Эффективность такого способа очень высока, без остатка удаляются все отложения с форсунок;
  • Очистка на ультразвуковом стенде – считается наиболее эффективным способом промывки и очистки. Достоинством является отсутствие необходимости дорогого сольвента, но приходится снимать форсунки с двигателя;
  • * Также рекомендуем почитать статью «Чем промывать форсунки инжектора». Там разобрано все в деталях.

Также существую способы промывки и своими силами, при правильном подходе это будет не менее эффективно, но об этом поговорим отдельно.

Конструкция и виды датчиков уровня топлива

Располагается датчик уровня топлива на автомобилях Ланос непосредственно в бензобаке. Этот прибор представляет собой потенциометрическое устройство или переменный резистор, имеющий целый ряд преимуществ:

  • Простота конструкции
  • Точность показаний
  • Надежность
  • Невысокая стоимость

Из недостатков можно отметить, что в связи с простотой конструкции, прибору свойственно изнашиваться в процессе эксплуатации. Особенно этот износ ускоряется, когда водитель придерживается способа заправки при полном опустошении бензобака. Чтобы понять, почему прибор выходит из строя, разберемся с его конструкцией.

Потенциометрический прибор состоит из группы контактов, часть которых является подвижными. За счет этой подвижности контактов определяется заполнение бензобака горючим. При перемещении подвижного контакта (бегунка), происходит его трение о неподвижную шкалу, состоящую из токопроводящих рисок из резистивного материала. В процессе трения происходит истирание неподвижной шкалы, что становится причиной возникновения таких неисправностей, как неправильные показания или полная неисправность указателя топлива на панели приборов Ланос. Ниже на фото представлена конструкция потенциометрического датчика уровня топлива, который применяется на автомобилях Шевроле и ДЭУ Ланос. Такие датчики называются рычажными, но есть и другие разновидности таковых устройств.

ДУТ на автомобилях, устанавливаемые непосредственно в бензобаке, бывают следующих видов:

  • Рычажные или поплавковые
  • Трубчатые

Принцип работы обоих видов датчиков одинаковый, и основывается он на том, что поплавок, соединяющийся с подвижным контактом датчика, принимает соответствующее положение на неподвижных контактах. По мере опустошения бензобака происходит снижение расположения поплавка, а значит, подвижный контакт перемещается по неподвижной шкале. Измерение количества топлива в баке осуществляется за счет того, что по неподвижным контактам протекает электрический ток. За счет изменения своего положения подвижным контактом, происходит увеличение или уменьшение сопротивления, на основании которого и происходит определение уровня бензина в емкости.

Если рычажный датчик представляет собой блок, состоящий из неподвижной резистивной шкалы и подвижного контакта, соединенного с поплавком, то трубчатый представляет собой отдельную емкость. Эта емкость представлена в виде трубки, которая заполняется бензином. Внутри трубки находится поплавок, который изменяет свое положение в зависимости от уровня топлива в баке. Поплавок соединен с подвижным контактом, перемещающимся по неподвижной резистивной шкале. Достоинство трубчатого датчика в том, что определить количество топлива в баке можно более точно, чем при использовании рычажных устройств.

Это интересно!Недостаток трубчатого датчика уровня топлива в том, что подходит он для использования далеко не всех автомобилей, что зависит от геометрических параметров бака. На автомобилях марки Ланос с шильдиками разных заводов Chevrolet, ZAZ и Daewoo, а также на Сенсах и Шансах используются датчики уровня топлива рычажного типа. Они располагаются непосредственно внутри бензобака, а крепятся они к модулю бензонасоса.

Когда нужно менять сеточку бензонасоса Ланос, Сенс и Шанс

Любой фильтр со временем загрязняется, и это также касается сеточек, устанавливаемых на входе в бензонасос. При засорении элемента наблюдается снижение его пропускной способности, в результате чего происходит уменьшение количества всасываемого топлива. Уменьшенное поглощение бензина сказывается отрицательно не только на самом топливном насосе, но и на функционировании двигателя. Засорившаяся сетка всасывающего устройства Ланос приводит к следующим последствиям:

  • Увеличивается нагрузка на электромотор насоса, в результате чего он сильнее нагревается. При этом сокращается эксплуатационный ресурс устройства
  • Снижается поглощение количества топлива, что в итоге приводит к снижению качества охлаждения электромотора насоса
  • Уменьшается давление в топливной магистрали, что отражается негативно на функционировании двигателя внутреннего сгорания

Главными признаками засоренности фильтра топливного насоса на Ланосе являются:

  1. Проблемный запуск двигателя, что обусловлено пониженным давлением в топливной магистрали
  2. Двигатель не заводится вовсе, если фильтр  имеет сильные засорения
  3. При движении автомобиля появляются подергивания и рывки, указывающие на проблемы с подачей топлива

При возникновении вышеописанных признаков на Ланосе, необходимо прибегнуть к замене детали. Справиться с этим сможет каждый водитель, но самый большой недостаток процесса замены сетки бензонасоса на Ланосе в том, что для этого понадобится демонтировать весь модуль.

Это интересно! Некоторые водители предпочитают вместо замены сеточки, провести ее очистку. Это не рациональный подход к такому мероприятию, так как очистить элемент до идеального состояния невозможно. Однако такой способ подходит, когда из-за забитой фильтрующей сетки двигатель не заводится, но при этом нужно добраться домой или до автосервиса.

Где находится реле?

Деталь на автомобилях устанавливается преимущественно вместе со всеми предохранителями, но в некоторых марках машин встречается и другое расположение устройств. В машинах с инжектором реле могут располагаться как под капотом, так и под панелью приборов. Чаще всего реле бензонасоса располагается в таких местах:

  1. Возле блоков АБС.
  2. Возле блока управления впрыска топлива.
  3. Под приборной панелью. Чаще всего устанавливается со стороны пассажира под торпедой.

Так как реле топливного насоса обеспечивает подачу горючего, то стоит иногда проводить диагностику детали для того, чтобы неприятная поломка не стала причиной преждевременного завершения поездки.

Какое давление топлива в рампе должно быть

Нормальным давление считается 2,5 атмосферы на холостом ходу. При добавлении газа давление кратковременно повышается до 3-3,2 атмосферы – это своеобразная имитация ускорительного насоса, как на карбюраторе. На эти показатели влияют несколько факторов:

  • регулятор давления в рампе;
  • производительность топливного насоса.

Если топливный насос не будет обеспечивать должного давления, то соответственно и в рампе его не будет. Но в определенных пределах ЭБУ сможет это компенсировать увеличением времени впрыска. Но при малом давлении не будет работать имитация ускорительного насоса, что приведет к провалам.

Исправный топливный насос дает давление порядка 5-7 атмосфер. Но как же тогда в рампе держится 2,5-3? Все просто – за это отвечает регулятор давления в топливной рампе. Это небольшой перепускной клапан, который расположен на рейке, в районе четвертого цилиндра. Конструктивно, регулятор давления выполнен в виде подпружиненного клапана, который помимо этого соединен с вакуумной мембраной.

Вы, наверное, видели, что регулятор давления в рампе подключен тонкой трубкой к впускному коллектору. Если его отключить от коллектора, то он будет поддерживать давление за счет пружины, и оно будет равно 3-3,2 атмосферы. А когда вакуумная трубка подключена, то на шток клапана действует не только пружина, но и мембрана. Таким образом, регулятор имеет возможность дополнительно корректировать давление топлива в рампе за счет изменений разряжения в коллекторе.

Замена топливного фильтра тонкой очистки

Для замены топливного фильтра тонкой очистки на Шевроле Ланос рекомендуется следовать пошаговой инструкции, которая представлена ниже.

Открыть капот и найти блок предохранителей и реле.

Снять крышку с блока реле и предохранителей.

  • Завести двигатель.
  • Подождать когда мотор заглохнет.
  • Прокрутить коленчатый вал силового агрегата несколько раз стартером.
  • Нажать на фиксатор и снять один из топливопроводов с патрубка фильтра.

Для предотвращения протекания топлива рекомендуется одеть заглушку на патрубок топливного фильтра. Альтернативным способом решение проблемы с пролитым бензином является слив горючего с расходника в тару, например, в бутылку.

Отсоединить второй топливопровод.

Установить новый расходник, учитывая направление потока горючего.

Проверить отсутствие течи бензина.

Выбор сетчатого фильтра бензонасоса на Ланос, Сенс и Шанс и его особенности

Перед тем, как приступать к замене сетчатого фильтра бензонасоса на Ланосе, Сенсе и Шансе, необходимо предварительно приобрести деталь. Выпускаются сеточки для бензонасоса на Ланос разными производителями. Перед тем, как определиться с производителем, необходимо выяснить, с каким диаметром фильтрующий элемент нужно покупать. Сеточки бензонасоса на Ланос выпускаются разного диаметра на 11 мм и 22 мм. Чем они отличаются, и как понять, какого диаметра фильтрующий элемент на бензонасос покупать, выясним далее.

  • Сеточка нового образца на 11 мм — предназначены на автомобили Ланос и Сенс от 2003 года выпуска
  • Сетка старого образца 22 мм — для автомобилей Сенс и Ланос до 2002 года выпуска

Эти параметры нужно учитывать, так как в процессе замены может выясниться, что Вы купили сеточки не того размера, и ее понадобится менять. Какого производителя изделие лучше купить? Сегодня рассматриваемые изделия выпускаются следующими фирмами:

  • FSO — польский производитель, характеризующийся выпуском надежных и приемлемых по стоимости запчастей. Артикул детали бензонасоса на Ланос — 96350589
  • ICRBI — китайский производитель, который выпускает запчасти по качеству не хуже, чем FSO. Каталожный номер запчасти 13042081

Цена рассматриваемой запчасти не такая высокая, чтобы на ней экономить, и жертвовать качеством работы двигателя. В итоге надо отметить, что процедура замены сеточки занимает немного времени, и самое главное — выполнить ее можно вполне самостоятельно.

Руководства и советы по ремонту автомобилей Шевроле

Давно еще хотел заменить сеточку в бензонасосе. Раз попытался его открыть (как у меня была непонят ка с выхлопом, запись в БЖ была) не получилось. Так настал тот день когда мне удалось насос открыть и поменять фильтр. Сеточка стоила 100р.

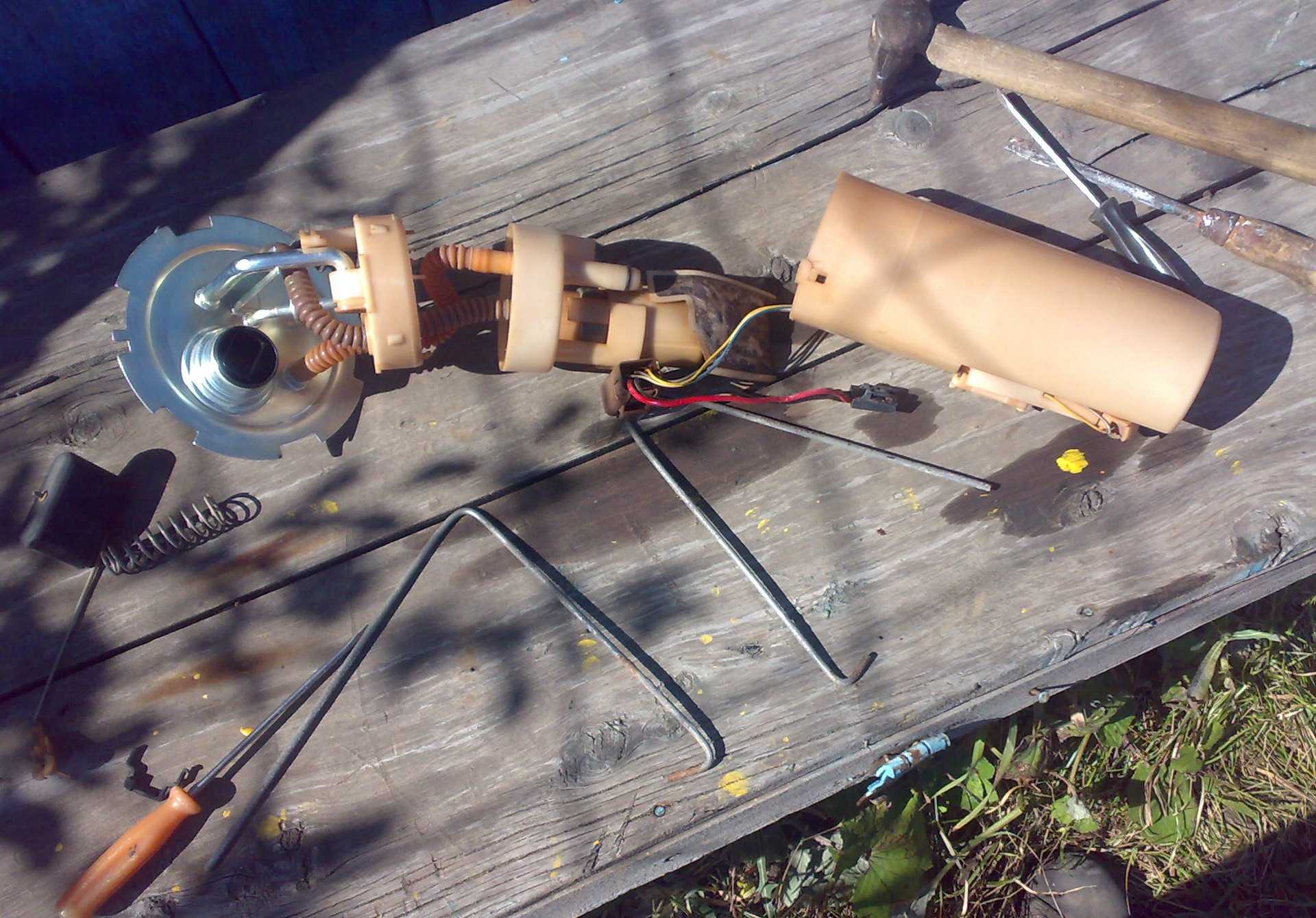

Два крючка из электрода тут видны

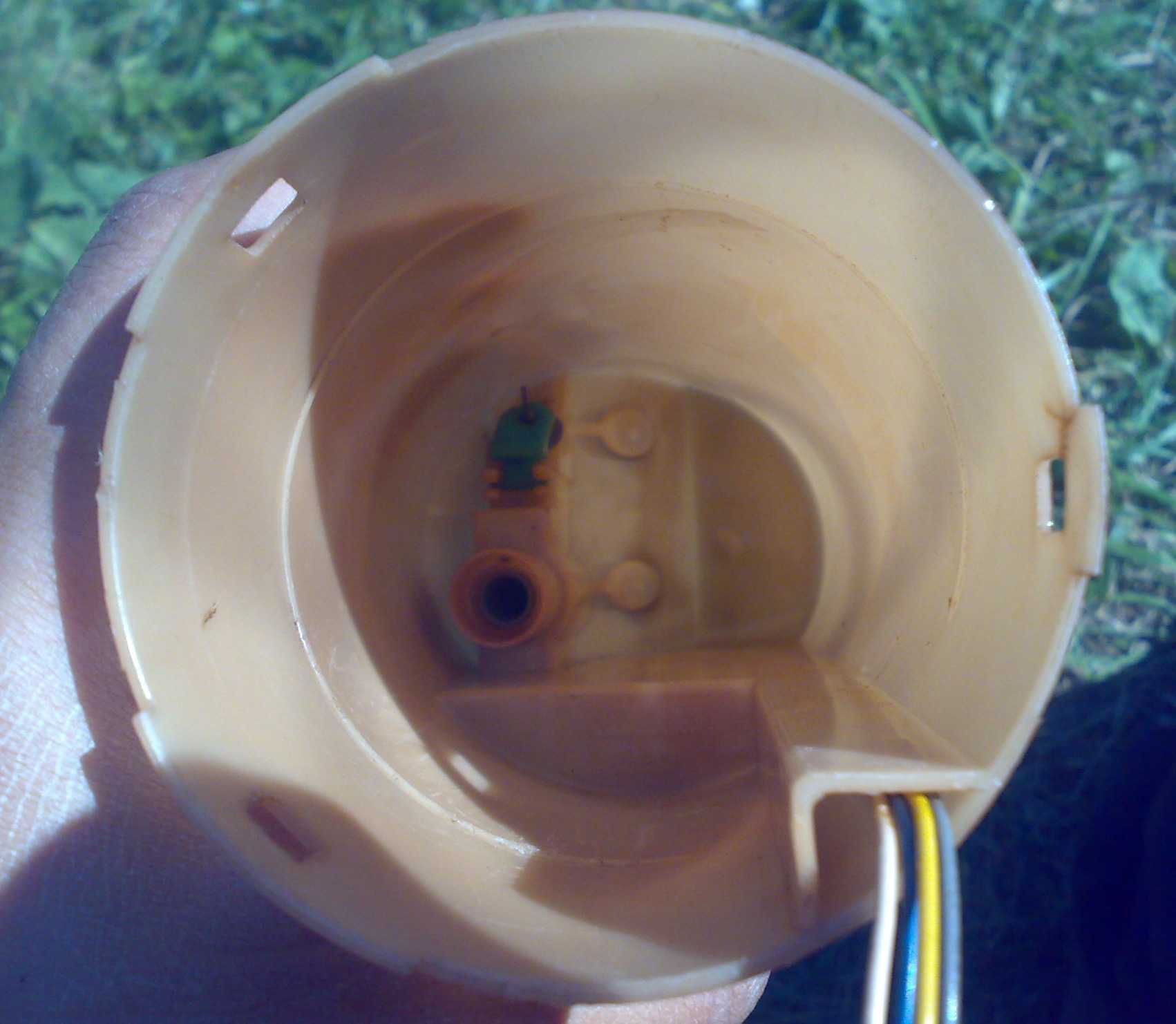

Сначала открываем верхнюю крышку колбы, она не сильно много обзора дает, но ничего пытаемся открыть. Засовываем один крючек во внутрь колбы, этот крючек за что нибудь цепляем, и потихоньку с силой тянем, как чуть двинется меняем положение, когда по кругу пройтись внутренняя часть поднимется не много нужен будет второй крючек, чтоб без перекосов достать внутреннюю часть колбы. А также нужно отсоединить фишку проводов, а то не даст разобрать окончательно. И когда все получается, можно радоваться, так как это самый сложный этап при замене сеточки в бензонасосе.

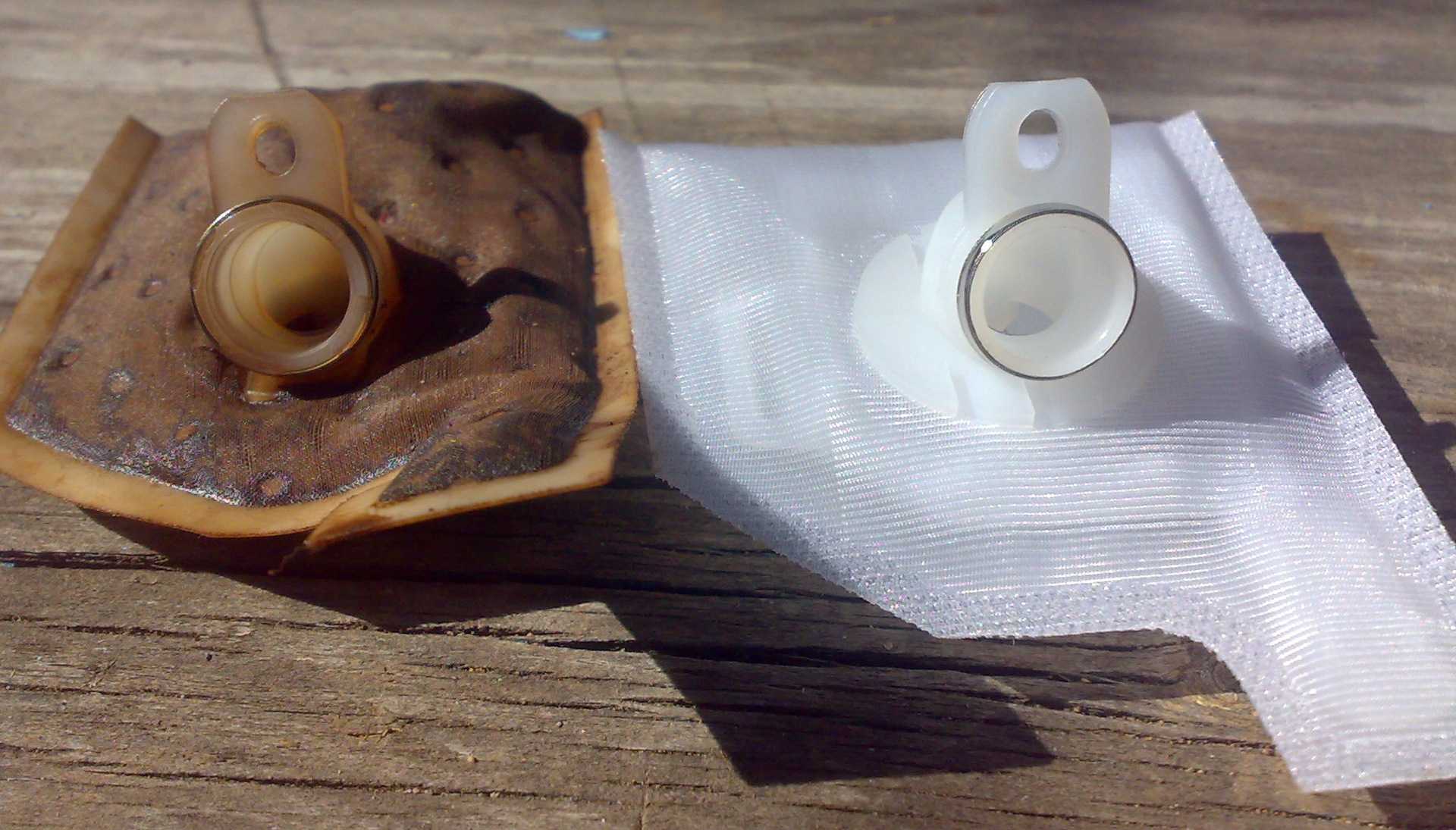

Старая и новая сеточка

Также вынул сам моторчик насоса из его корпуса.

Причины неисправности топливного насоса

Если не заводится двигатель автомобиля Ланос, то не стоит спешить с выводами. Даже отсутствие характерного звука в районе топливного бака — это еще вовсе не означает, что устройство неисправно. Одним из немаловажных элементов в устройстве автомобиля является датчик положения коленвала. Если он не исправен, то запустить двигатель не удастся. Когда ЭБУ не получает данные от ДПКВ, то питание на электрический насос не будет подаваться. Водитель может подумать, что неисправен бензонасос, и прибегнуть к его замене, однако после успешного выполнения этой процедуры эффект при запуске двигателя будет идентичный

Именно поэтому важно первым делом установить точную причину неисправности, а уже после прибегнуть к ее устранению

Одной из причин выхода из строя топливного насоса является использование некачественного топлива. Именно поэтому заправляться рекомендуется исключительно на заправочных станциях, где имеются соответствующие сертификаты. Кроме загрязнений в бензине, которые становятся причиной выхода из строя устройства, снизить ресурс электрического бензонасоса на Ланосе может езда на автомобиле с пустым баком. Многие водители ездят на автомобиле до момента, пока не загорится индикатор на панели приборов. Однако ездить на авто с полупустым баком бензина не рекомендуется, ведь топливо является охлаждающей жидкостью насоса.

При вхождении в крутые виражи, топливо смещается в одну сторону бака, поэтому насос не имеет доступа к нему некоторый промежуток времени, в результате чего он засасывает воздух. В итоге происходит ускоренный перегрев обмоток, и как следствие, выход из строя детали. Особенно актуален вопрос езды на автомобиле с ГБО. Если на машине стоит ГБО, то бак с бензином должен быть заполнен минимум на ½. Если пренебрегать фактом, и ездить на авто с пустым баком бензина, то последствия будут печальными по отношению к бензонасосу. Последствия езды с пустым баком бензина показаны на фото ниже.

Это интересно!Ресурс топливного насоса зависит от множества факторов. При использовании качественного топлива, и своевременной замене сеточки бензонасоса, оригинальное устройство прослужит не менее 200 тысяч км пробега. Убедиться в неисправности бензонасоса на автомобиле Ланос помогут предварительные проверки предохранителя, реле, датчика положения коленчатого вала, а также давления в топливной рампе. И хотя многим проще сразу снять топливный модуль, и проверить исправность топливного насоса, рекомендуется выполнить еще одну предварительную процедуру — измерить напряжение на фишке, подключаемой к модулю. Для этого необходимо воспользоваться мультиметром, щупы которого присоединить к контактам на фишке, и включить зажигание. Убедившись в том, что на контактах имеется напряжение 12В, можно приступать к снятию модуля и замене бензонасоса на Ланосе.

Это интересно!Порой неисправность бензонасоса может быть связана со снижением качества контактов.

Фильтр на входе в топливный насос — назначение

Понятно, что главным предназначением фильтра является задерживание различных загрязнений. Сеточка на бензонасосе Ланос (в народе ее еще называют памперсом) представляет собой фильтрующий элемент для грубой очистки топлива. Она служит, чтобы предотвращать попадание загрязнений внутрь бензонасоса.

Отсутствие сетки повлечет за собой ускоренный выход из строя насоса. Именно поэтому на входе в бензонасос, устанавливается сеточка, предотвращающая попадание крупных и средних размеров загрязнений внутрь электрического механизма. После бензонасоса располагается еще один фильтр, который предназначен для очистки бензина, перекачивающегося из бака к топливной рампе. Отсутствие этого фильтра повлечет за собой ускоренное засорение форсунок, и снижение их производительности.

https://youtube.com/watch?v=TarJAPHLA3U%3F

Проверяем бензонасос напрямую

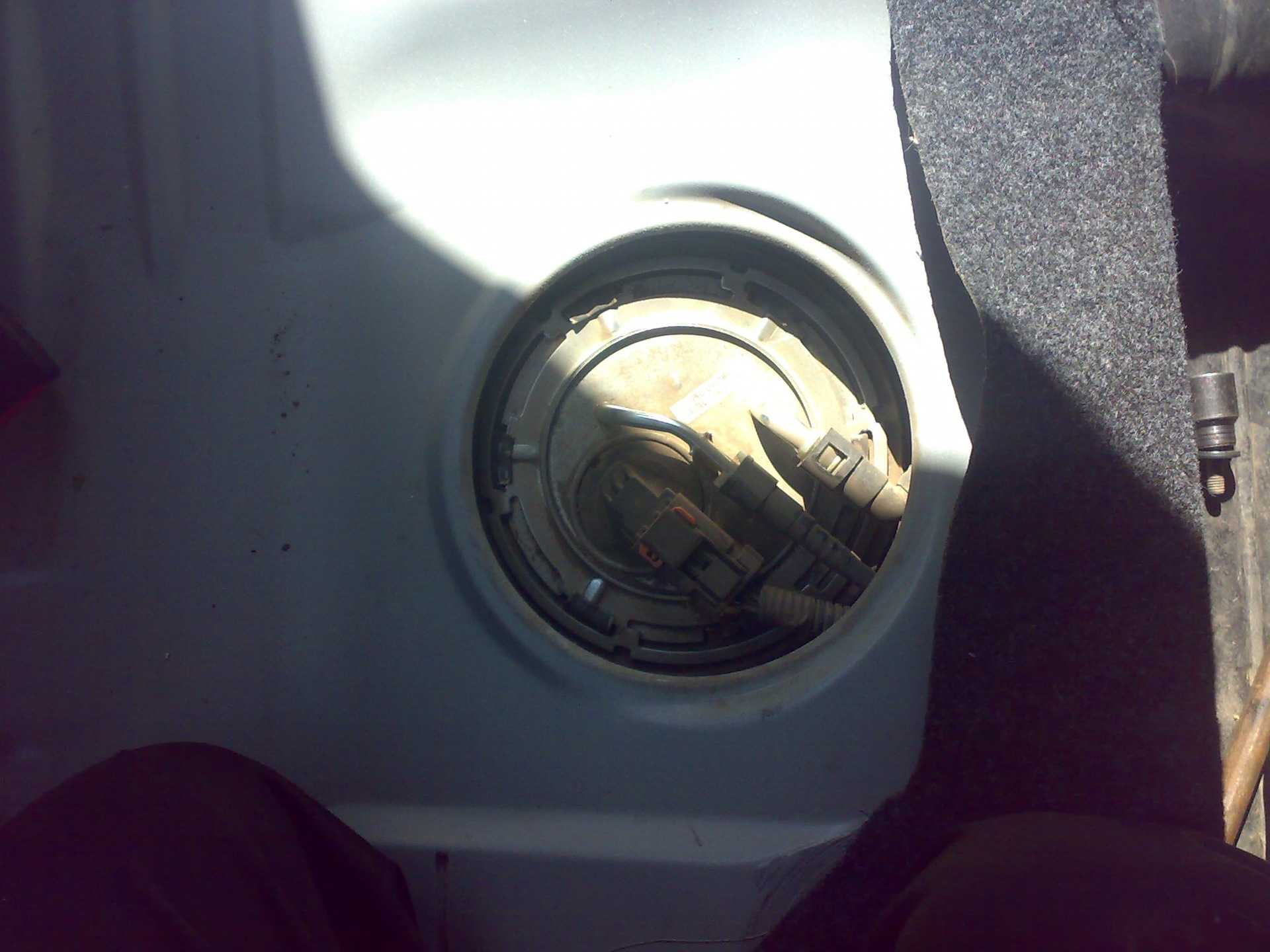

Изрядно помучившись, настало время помучиться еще больше.. Чтобы получить доступ к крышке бензонасоса, нужно «дернуть» задний диван: он крепится в двух местах к полу ( видно на фото сверху), примерно в тех местах и нужно дергать. Сняли диван — отковыриваем отверткой крышку и видим разъем бензонасоса (на фото сверху справа). Чтобы проверить непосредственно бензонасос, исключая все остальные элементы электропроводки автомобиля, нужно подать на бензонасос напряжение сразу с аккумуляторной батареи. Для этого нужно сперва найти, какие же контакты в разъеме С901 отвечают за питание бензонасоса.

На картинке сверху изображен коннектор (или как говорят в народе — фишка) бензонасоса (вид со стороны штырьков). Вынимать бензонасос из бензобака я не стал, просто использовал длинный провод, чтобы подцепить к АКБ. Бензонасос оказался жив!

Испытав некоторое недоумение в связи с полученной диагностической информацией (насос рабочий, предохранитель рабочий, реле рабочее — все очевидные участники цепи — рабочие!), я решил проверить тестером напряжение на второй половине разъема бензонасоса (С901), идущей из недр автомобиля. Напряжение на нем было! То есть, на бензонасос подавалось напряжение, бензонасос был рабочий, но не работал! Как же такое возможно, спросите вы?

Почему сложилась такая ситуация, и что такое переходное контактное сопротивление, я расскажу вам в следующей части моих приключений автолюбителя: Не заводится Ланос (Lanos 1.5) часть 2: не горит «Чек», не гудит бензонасос или «разъем С301»
