Почему гудит выхлопная труба

Как сделать тихий выхлоп. как уменьшить звук и громкость выхлопа

Какая ответственность за превышение допустимого уровня шума выхлопной системой автомобиля?

Согласно действующему законодательству за превышение нормативов уровня шума транспортных средств предусмотрена административная ответственность в соответствии со статьей 8.23 КоАП РФ, которая предусматривает наложение штрафа в размере 500 рублей.

Стоит отметить, что в Сети ходят слухи и сплетни о том, что по этой статье водителя не могут привлечь сотрудники ГИБДД, так как эта административная норма не входит в главу 12 КоАП РФ о безопасности дорожного движения. Однако спешим вас разочаровать. Сотрудники МВД РФ, в том числе инспекторы Госавтоинспекции, вправе привлекать водителей к ответственности по статье 8.23 КоАП РФ. Точку в этом споре поставил Верховный суд РФ, разъяснив, почему ГИБДД имеет право привлекать автовладельцев и водителей за превышение уровня шума транспортного средства. Вот это решение.

Но это еще не все беды, которые ждут любителей тюнинга и громкого выхлопа. Согласно действующему законодательству внесение изменений в конструкцию автомобилей должно быть оформлено надлежащим образом. Для этого необходимо для начала получить разрешение в ГИБДД, затем обратиться в испытательную лабораторию, для того чтобы получить добро на установку дополнительных конструкций для транспортного средства или элементов тюнинга, затем посетить специализированную организацию для модернизации автомобиля.

Далее требуется снова приехать в лабораторию для получения свидетельства о безопасности внесенных изменений в конструкцию автомобиля. После чего необходимо пройти техосмотр и обратиться в Госавтоинспекцию для перерегистрации автомобиля и внесения записи в ПТС о внесенных изменениях.

Естественно, что подобная сложность отпугивает водителей от легализации тюнинга автомобилей. Плюс не все изменения в конструкцию автомобилей могут быть оформлены. Например, если изменения в конструкцию автомобиля ухудшат его безопасность, испытательная лаборатория не даст разрешение на тюнинг работы.

В итоге по дорогам страны ездят тысячи машин с неоформленным тюнингом, чьи владельцы рискуют быть привлечены к административной ответственности по части 1 статьи 12.5 КоАП РФ (Управление транспортным средством при наличии неисправностей или условий, при которых эксплуатация транспортных средств запрещена, или транспортным средством, на котором незаконно установлен опознавательный знак «Инвалид»).

Напомним, что часть 1 статьи 12.5 КоАП РФ ссылается

Например, любителям шумного выхлопа стоит помнить, что инспектор ГИБДД вправе ограничить эксплуатацию транспортного средства, выхлопная система которого превышает установленную законом норму (пункт 6.5). Так, движение автомобиля может быть запрещено до устранения неисправности, которая является препятствием для эксплуатации на дорогах общего пользования. Также автомобиль может быть эвакуирован на штрафстоянку, если в месте остановки машины инспектором ГИБДД автомобиль будет мешать безопасности других участников дорожного движения.

В том числе водителю, управляющему автомобилем, у которого шум выхлопа превышает предельную норму согласно ГОСТу, инспектор ГИБДД может выдать предписание-требование об устранении неправильный работы выхлопной системы, уровень шума которой превышает установленные ГОСТом нормы.

Если же водитель повторно попадется на превышении нормативов шума выхлопной системы, то он может быть уже привлечен к административной ответственности по части 1 статьи 19.3 КоАП РФ (Неповиновение законному распоряжению или требованию сотрудника полиции, военнослужащего либо сотрудника органа или учреждения уголовно-исполнительной системы в связи с исполнением ими обязанностей по охране общественного порядка и обеспечению общественной безопасности, а равно воспрепятствование исполнению ими служебных обязанностей), что грозит штрафом в размере 1000 рублей или административным арестом на срок до 15 суток.

судебного дела, где водителя привлекли за громкий выхлоп автомобиля к административной ответственности не только по статье 8.23 КоАП РФ, за невыполнение законного требования инспектора ГИБДД.

Наконец, напомним, что, согласно регламенту МВД о государственной регистрации транспортных средств, за незаконное внесение изменений в конструкцию автомобиля (неоформленный тюнинг, колеса с выносом, фаркоп, незаводские фары и т. д.) регистрационный учет автомобиля может быть прекращен. В этом случае для восстановления регистрации транспортного средства автовладельцу придется устранить причины прекращения регистрации, то есть вернуть конструкцию автомобиля к заводскому виду (демонтировать незаконный тюнинг).

Состав выхлопных газов

Состав выхлопных газов автомобилей зависит от качества используемого топлива и типа двигателя. Но отличия будут только в процентном составе тех или иных веществ. Выхлопы автомобилей состоят как из вполне безвредных веществ, так и из достаточно токсичных.

В большей части они состоят из таких газов, как азот, кислород, диоксид углерода и водяные пары. Эти вещества входят в состав атмосферного воздуха и не представляют никакой опасности для людей и окружающей среды. Объем каждой из вредных примесей в составе не превышает 1-2%, реже 5-10%. К опасным для здоровья можно отнести следующие компоненты:

  • Оксид углерода.
  • Альдегиды.
  • Углеводороды.
  • Диоксид серы.
  • Сажа
  • Бензапирен.
Компонент Объемная доля в
бензиновом двигателе, %
Объемная доля в
дизельном двигателе, %
Токсичность
Азот 74–77 76–78 нетоксичен
Кислород 0,3–8 2–18 нетоксичен
Водяной пар 3–5,5 0,5–4 нетоксичен
Диоксид углерода 5–12 1–10 нетоксичен
Оксид углерода 0,1–10 0,01–5 токсичен
Углеводороды 0,2–3 0,009–0,5 токсичны
Альдегиды 0–2 0,001–0,009 токсичны
Диоксид серы 0–0,002 0–0,03 токсичен
Сажа, г/м3 0–0,04 0,1–1,1 токсична
Бензапирен, г/м3 0,01–0,02 0–0,01 токсичен

Системы выпуска отработавших газов коммерческих автомобилей

В системах выпуска отработавших газов ком­мерческих автомобилей большинство опи­санных выше компонентов встроено в корпус, который крепится к раме автомобиля. Количе­ство каталитических нейтрализаторов и саже­вых фильтров зависит от того, в соответствии с какими нормами законодательства разрабо­тана система выпуска отработавших газов.

Система выпуска отработавших газов, отве­чающая требованиям Евро-4 и Евро-5

Вообще говоря, сажевый фильтр для систем, отве­чающих требованиям Евро-4 и Евро-5 не требуется. В таких системах используются только окисли­тельные каталитические нейтрализаторы и нейтра­лизаторы типа SCR. В качестве альтернативного решения дизельный двигатель может быть отрегу­лирован таким образом, чтобы содержание необра­ботанных NOx в отработавших газах не превышало предельных значений, предусмотренных нормами Евро-4 и Евро-5. Однако в этом случае требуется наличие в системе выпуска отработавших газов са­жевого фильтра. На рис. «Система выпуска отработавших газов, отве­чающая требованиям Евро-4 и Евро-5» показана система выпу­ска отработавших газов, отвечающая требованиям норм Евро-4, с каталитическими нейтрализаторами типа SCR. В отличие от систем выпуска отрабо­тавших газов легковых автомобилей, здесь часто используются несколько каталитических нейтрали­заторов, установленных параллельно, с тем чтобы обеспечить требуемую площадь поверхности ката­лизатора в доступном пространстве. Для маршрути­зации отработавших газов и глушения шума служат перепускные трубы и отверстия. В зависимости от размера двигателя такие системы имеют объем от 150 до 200 л и массу порядка 150 кг.

Система выпуска отработавших газов, отве­чающая требованиям норм Евро-6 и ЕРА10

Для системы выпуска отработавших газов, отвечаю­щей требованиям последних норм (Евро-6 в Европе и ЕРА 10 в США) требуется наличие всех компонен­тов, т.е. окислительных каталитических нейтрали­заторов, сажевых фильтров и каталитических ней­трализаторов типа SCR (см. рис. «Система выпуска отработавших газов, отве­чающая требованиям норм Евро-6 и ЕРА10» ). Поэтому такие системы имеют еще больший объем и вес.

В настоящее время используются две концеп­ции. Либо все компоненты размещаются в одном корпусе, либо каталитические нейтрализаторы и сажевые фильтры размещаются в двух различных корпусах. Для обеспечения требуемой очистки отработавших газов используются следующие дополнительные компоненты. Для обеспечения функции SCR (селективное каталитическое вос­становление) требуется система дозирования мо­чевины, сопло (форсунка) которой должно быть расположено в удобном месте системы выпуска отработавших газов. Кроме того, для обеспечения надежной регенерации сажевых фильтров часто требуется наличие дозирующего устройства для впрыска в систему топлива. В обоих случаях рас­положение этих устройств должно быть выбрано таким образом, чтобы было обеспечено равномер­ное распределение и испарение жидкой мочевины и топлива. При необходимости, для приготовления добавок используются те или иные мешалки (см. раздел «Очистка отработавших газов»).

В корпусах также необходимо разместить различные датчики. В дополнение к датчикам давления для контроля нагрузки на фильтр, для контроля процесса преобразования NOx требу­ются датчики температуры и концентрации NOx. Для обеспечения надлежащего качества сигна­лов при любых условиях работы расположение датчиков в системе выпуска отработавших газов должно быть оптимизировано в зависимости от конструкции системы.

РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Соединительные элементы системы выпуска

Для соединения каталитического нейтрали­затора и глушителей используются трубы. На автомобилях с двигателями очень низкой мощности могут использоваться конструкции, в которых каталитический нейтрализатор и глушитель встроены в один общий корпус.

Трубы, каталитический нейтрализатор и глушители соединяются посредством втулок и фланцев. Многие системы являются полностью сварными, что позволяет ускорить их установку.

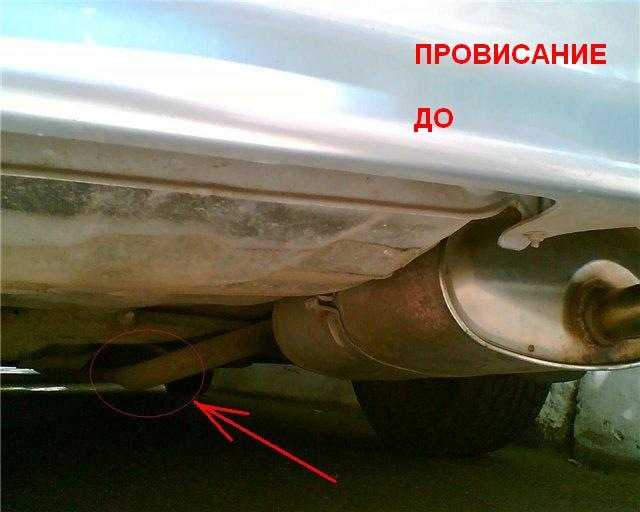

Вся система выпуска отработавших газов крепится к днищу автомобиля при помощи эластичной подвески (см. рис. «Подвеска глушителя» ). Так как ви­брации от выпускных труб, вызываемые выпу­ском отработавших газов, могут передаваться на кузов и повышать шумность в салоне, то места крепления системы выпуска должны тщательно выбираться. Неправильно выбран­ные точки крепления могут создать проблемы с прочностью и, следовательно, долговечностью системы. В некоторых случаях эти проблемы могут быть решены при помощи амортизаторов вибраций. Колебания этих компонентов нахо­дятся в противофазе с колебаниями компо­нентов системы выпуска отработавших газов, эффективно поглощая их вибрацию.

Акустические колебания, генерируемые си­стемой выпуска отработавших газов в точке выпуска газов наружу (задняя выхлопная труба), а также в области глушителей, могут вызывать резонанс кузова. В зависимости от интенсивности вибрации двигателя, могут ис­пользоваться разделительные элементы (см. рис. «Разделительный элемент» ), служащие для изоляции системы выпу­ска отработавших газов от двигателя и снятия напряжений с компонентов системы выпуска отработавших газов. Разделительный элемент включает гильзу, состоящую из отрезков труб, один из которых может перемещаться внутри другого. Поверх гильзы устанавливается гоф­рированная труба, также называемая чехлом. Гильза служит для защиты чехла и ограничения линейного растяжения. Гофрированная труба выполняет функции разделения/изоляции за счет своей упругой структуры. Гофрированная труба защищена от внешних воздействий при помощи оболочки из проволочной сетки.

Таким образом, система выпуска отрабо­тавших газов с одной стороны должна быть достаточно жесткой, чтобы выдерживать вибрацию, а с другой стороны обладать до­статочной гибкостью, чтобы в максимальной степени исключить передачу усилий на кузов.

Как выбрать глушитель

Следует учесть, что не любой глушитель можно устанавливать на свой автомобиль. Проблема заключается в том, что каждый элемент выхлопной системы создается под параметры мотора – его объем и мощность.

Если на машину установить неподходящую деталь, в выхлопной системе может создаваться чрезмерное сопротивление для отвода отработанных газов. Из-за этого мощность мотора может заметно снизиться.

Вот на что стоит ориентироваться, выбирая новый глушитель:

  • Объем банки. Чем больше банка. Тем лучше будет шумопоглощение и качественней отвод газов.
  • Качество детали. Если видны складки металла или деталь крашенная, то такой глушитель лучше не покупать.
  • Подходящий глушитель можно найти по ВИН-коду транспортного средства. Так легче подобрать оригинальную запчасть. Если такой возможности нет, тогда поиск следует вести по марке и модели авто.

Отдельно стоит упомянуть возможность приобретать детали, бывшие в употреблении. В случае с глушителями это плохая идея. Неизвестно, в каких условиях хранилась запчасть. Так как основной материал, из которого они изготавливаются – сталь, то они подвержены коррозии. Есть большая вероятность купить уже гнилой глушитель, но внешне это не будет заметно.

Экскурс по брендам

При покупке любой детали (не только элементов выхлопной системы) крайне важно выбирать продукцию известных брендов. Среди производителей, которые предлагают качественные глушители можно выделить следующие:

  • Bosal. Бельгийская компания, которая зарекомендовала себя качественной продукцией.
  • Walker. Шведский бренд тоже продает долговечные и эффективные глушители.
  • Polmostrow. Особенностью польской компании является то, что она предлагает своим клиентам большой выбор разных модификаций глушителей. Часто продукция компании реализуется по средней цене.
  • Asso. Итальянские детали отличаются высоким качеством, но часто они нуждаются в доработке, потому что даже к модели, для которой они создаются, глушитель может не подойти. Это усложняет ремонт выхлопной системы.
  • Atiho. Несмотря на то, что продукция российского производителя не отличается таким же высоким качеством, как европейские аналоги, зато вся продукция реализуется по доступной цене.

Процесс выбора глушителя зависит от самого автомобилиста и его финансовых возможностей.

Делаем тише глушитель автомобиля

Чтобы начать борьбу с излишним шумом, производимым автомобилем, начните наступление по всем фронтам. Перед тем как приступать к решительным действиям, вы должны четко представлять себе работу выхлопной системы двигателя машины. Ведь двигатель и система выхлопа сбалансированы между собой так, чтобы не мешать работе друг друга. И нарушение этого баланса может привести к неправильной работе двигателя.

Воспользуйтесь самым простым методом по снижению шума – установите «банку» (так автолюбители называют дополнительный конечный глушитель). Он сделан из корпуса, через который проходит труба с отверстиями. Корпус заполнен наполнителем из термостойкого волокна, закрепленного мелкой сеткой. Он устанавливается между катализатором и штатным глушителем.

Вырежьте участок трубы между катализатором и глушителем необходимой длины, соответствующей длине «банки». Снимите глушитель. Установите и прикрепите «банку» к резонатору, используя хомуты и листовой асбест для герметизации стыка.

Установите глушитель на штатное место, состыковав с «банкой», используя, опять же, хомуты и листовой асбест для герметизации стыка. При монтаже «банки» или конечного глушителя необходимо тщательно герметизировать места стыков труб термостойким асбестом для того, чтобы не допустить прорыв выхлопных газов, который будет создавать повышенный уровень шума.

Дополнительный эффект по снижению шума даст и замена резонатора, установленного на автомобиле заводом-изготовителем, на такую же «банку» с термостойким наполнителем. Замену штатного резонатора можно провести по той же методике.

Вы можете попробовать применить и еще один способ подавления шума — заменить выпускной коллектор на коллектор специальной конструкции. К сожалению, этот метод связан с трудностью приобретения такой запчасти для определенных марок автомобилей. Это основные способы как сделать тихий глушитель на автомобиль. Если знаете другие, то с радостью ждем ваших комментариев.

Прямоток — это возможность сделать мощность двигателя автомобиля больше, добавить машине агрессивности и улучшить рывок. Собрать и установить его можно своими руками, изучив пошаговую инструкцию.

Конструкция системы выпуска

Основной задачей системы выпуска является эффективный отвод отработавших газов из цилиндров двигателя, снижение их токсичности и уровня шума. Зная, из чего состоит выхлопная система в автомобиле, вы сможете лучше понимать принципы ее работы и причины возможных неполадок. Устройство стандартной выхлопной системы зависит от вида используемого топлива, а также от применяемых экологических стандартов. Выхлопная система может состоять из следующих элементов:

  • Выпускной коллектор — выполняет функцию отвода газов и охлаждения (продувки) цилиндров двигателя. Он выполняется из термостойких материалов, поскольку температура выхлопных газов в среднем варьируется от 700°С до 1000°С.
  • Приемная труба — представляет собой трубу сложной формы с фланцами для крепления к коллектору или турбонагнетателю.
  • Каталитический нейтрализатор (устанавливается в бензиновых двигателях экологического стандарта Евро-2 и выше) — устраняет из отработавших газов наиболее вредные компоненты CH, NOx, СО, преобразуя их в водяной пар, углекислый газ и азот.
  • Пламегаситель — устанавливается в системах выпуска отработавших газов автомобилей вместо катализатора или сажевого фильтра (в качестве бюджетной замены). Он предназначен для снижения энергии и температуры потока газов, выходящих из выпускного коллектора. В отличие от катализатора, не снижает количество токсичных компонентов в отработавших газах, а лишь снижает нагрузку на глушители.
  • Лямбда-зонд — служит для контроля уровня кислорода в составе отработавших газов. В системе может быть один или два кислородных датчика. На современных двигателях (рядных) с катализатором устанавливается 2 датчика.
  • Сажевый фильтр (обязательная часть системы выхлопа дизельного двигателя) — удаляет сажу из выхлопных газов. Может совмещать в себе функции катализатора.
  • Резонатор (предварительный глушитель) и основной глушитель — снижают уровень шума выхлопных газов.
  • Трубопроводы — соединяют отдельные элементы выхлопной автомобильной системы в единую систему.

Как сделать глушитель на авто своими руками?

Сделать глушитель своими руками не очень сложно, если есть соответствующий инструмент и опыт работы с ним.

Глушитель своими руками из нержавейки

Из нержавейки

В данном случае изготовление глушителя своими руками будет разбито на несколько этапов:

  1. На первом подготавливается труба для прямотока. Выбирать её длину нужно опираясь на модель автомобиля и пространство под днищем. Диаметр трубы зависит от объёма двигателя. Так, например, для силового агрегата, объёмом от 1.6 до 2 л рекомендуется применять трубу диаметром 55 мм. В ней необходимо проделать ряд отверстий из расчёта – чем их больше, тем ниже будет шум двигателя, но нельзя забывать о потере прочности трубы при сильной перфорации.
  2. Далее изготавливается банка глушителя. Она должна быть такого диаметра, чтобы в неё входила труба с фланцами. Корпус банки изготавливается из нержавейки толщиной 2 мм. Он сгибается и сваривается по правилам, разработанным именно для этого типа металла. Ведь он намного более упругий и прочный чем обычное железо.
  3. На третьем этапе труба с перфорацией и приваренными фланцами обматывается жаропрочным материалом, а поверх него закрепляется базальтовая вата. В принципе, можно использовать обычную стекловату, но она недолговечна в таком устройстве, ведь глушитель автомобиля постоянно вибрирует и волокна ваты в результате будут ломаться и рассыпаться.
  4. На последнем этапе труба помещается внутрь полученной банки из нержавейки и приваривается через заранее закреплённые на ней фланцы, закрывающие переднюю и заднюю часть конструкции.

Рекомендуется проваривать все швы с высокой точностью, чтобы не было микроотверстий, тогда глушитель прослужит долгие годы, оставаясь герметически закрытым.

Процесс выполнения работы

Из огнетушителя

Чтобы сделать глушитель из огнетушителя, понадобится пустой огнетушитель, высотой примерно 0,5 метров. Труба для прямотока изготавливается, так же, как и в первом варианте – в ней просверливаются отверстия по всей длине.

В отрезанных частях огнетушителя прорезаются отверстия с диаметром, соответствующим перфорированной трубе. Затем они надеваются на неё и тщательно привариваются. На саму трубу наматывается теплоизолятор и базальтовая вата. После этого труба помещается в корпус огнетушителя и заваривается со стороны отрезанных ранее фланцев.

Из термоса

В данном случае в качестве камеры поглощающей шум выступает колба из-под термоса. Понятно что не из стекла, а из нержавейки. Так как термос, даже большой, для полноценного глушителя подходит не очень хорошо, его можно расположить в самом конце трубы, как последний маленький прямоток. Для этого в нижней части термоса, в наружной его стенке, прорезается отверстие, а нижняя часть внутренней стенки, перфорируется сверлом. Затем конструкция приваривается на выхлопную трубу, так, чтобы её кромка была на внешней стенке устройства.

Шумоизоляция глушителя автомобиля своими руками

В шумоизоляции глушителя среди водителей нет единого мнения, и это понятно, тут как говорится палка двух концов, с одной стороны шумоизоляция глушителя снизит уровень шумовых колебаний, но с другой стороны создаст перегрев всех частей глушителя.

В основном для шумоизоляции глушителя используют материалы, такие как асбестовая ткань, или более современные жаростойкие и вибростойкие материалы.

Сама шумоизоляции сводится как правило к обматыванию этим жаростойким и звукопоглощающими материалом всех частей глушителя.

Некоторые умельцы даже обматывают и выпускной коллектор глушителя автомобиля, что так же вызывает много вопрос, как по перегреву самого коллектора, так и затруднение охлаждение части двигателя в месте соединения выхлопного коллектора с двигателем. Тут стоит взвесить все за и против такой процедуры. Но то, что будет большой перегрев всего глушителя из-за его обмотки шум изоляционными материалами это сто процентов.

Катализатор

Это, пожалуй, самая сложна и дорогая составляющая в любой системе выхлопа. Корпус данного элемента тоже выполнен из огнестойкого металла. Однако, в отличие от резонатора и приемной трубы, он многослойный. Внутри этой «банки» имеется керамический стержень. Дополнительно катализатор оснащается проволочной сеткой. Она покрывает второй элемент керамического материала.


Кроме этого, в устройстве имеется слой теплоизоляции с двойными стенками. Почему катализатор так дорого стоит? Помимо керамики, здесь используются дорогостоящие материалы — палладий или платина. Именно эти составляющие преобразуют вредные газы в водород и безопасные пары. Ввиду этого минимальная стоимость нового нейтрализатора составляет 40 тысяч рублей.

Частые неисправности

Поскольку главная функция глушителя заключается в постоянном контакте с выхлопными отходами, самая частая поломка — пригорание металлического корпуса. Как правило, оно проявляет себя в виде рокота из-под днища автомобиля.

Если глушитель был сделан из дешевого черного металла, то срок его службы будет измеряться в пробеге в 20-30 тысяч километров. Тогда как счастливые обладатели устройства из нержавеющего сплава не будут сталкиваться с этой проблемой до 100 тысяч км. Зато при таком длительном использовании высока вероятность выгорания внутренних элементов, первые признаки которого — повышение уровня шума.

Для решения этого вопроса достаточно будет либо полностью заменить, либо подкорректировать его посредством сварочных работ. Сама сварка возможна и при использовании заплаток. Ремонт любых дыр без сварки невозможен. Заклеить или заделать поврежденную систему также не представляется возможным. Однако, если выгорели внутренние детали, поможет только полная замена этой части.

Для продления срока службы некоторые автовладельцы просверливают дырки, чтобы скопившийся конденсат мог беспрепятственно выходить наружу и глушитель не ржавел. Достаточно одного отверстия. Также стоит окрашивать его специальной термостойкой краской, чтобы защитить от ржавчины и замедлить износ металла вследствие высокого температурного режима. Из всего чем можно покрасить эту часть хорошо зарекомендовала краска на силиконовой основе. Ее нужно наносить в несколько слоев с интервалами для полного высыхания. И предварительной грунтовки поверхности эта продукция не требует. Единственный нюанс: после нанесения краски поверхность нужно разогреть до 170-200 градусов по Цельсию. Только при такой температуре она затвердеет. Для этой процедуры лучше всего использовать фен или духовку в течение 20 минут.
