Размер ремня нива шевроле без кондиционера

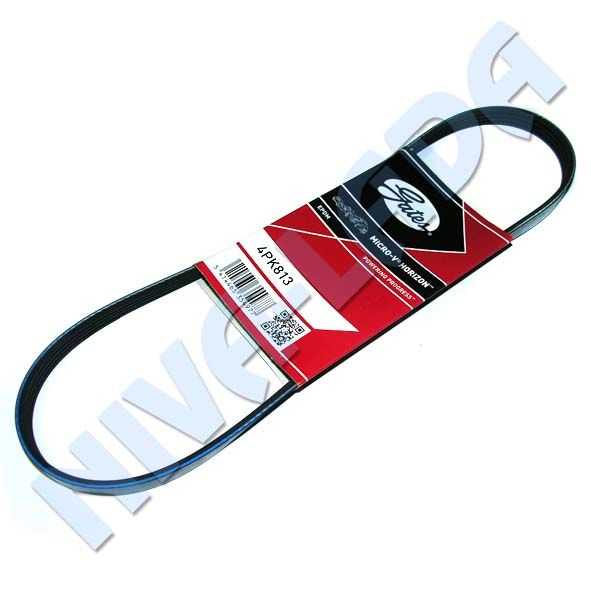

Ремень генератора 2123 без кондиционера размер

Постоянно горит сигнальная лампа заряда АКБ.

Явление свидетельствует о том, что генератор прекратил свою нормальную деятельность, в этот момент питание БС осуществляется от аккумуляторной батареи. При нормально заряженной АКБ у вас имеется 30-40 км пробега в запасе, чтобы добраться до места ремонта. Отключите потребители в максимально возможном объеме, вооружитесь мультиметром и набором ключей.

А) Обрыв ремня.

Обратите внимание на наличие ремня на шкивах водяной помпы и генератора. Для возвращения его на место понадобятся ключи-головки 17 или 13, в зависимости от года выпуска авто, а также прочная плоская отвертка

Отсоедините датчик положения КВ (например, на 21213,21214).

Ослабьте гайки крепления натяжной планки и сдвиньте его в сторону к блоку цилиндров.

Наденьте ремень на свое посадочное место.

По окончании установки отрегулируйте натяжение, контролируя прогиб при надавливании большим пальцем на промежуток ремня между шкивами генератора и помпы – 10-15 мм, помпы и коленвала – 12-17 мм. Несоблюдение требования грозит проскальзыванием ремня с его дальнейшим повреждением и разрывом.

Б) Отгорание проводов, плохой контакт в цепи.

При размыкании цепи на выводах Б, В и Ш подтяните гайки или замените клеммы на новые.

В) Вышел из строя реле зарядки-регулятор напряжения.

Для первичной проверки работоспособности РН используйте мультиметр (вольтметр), позволяющий зафиксировать напряжение непосредственно на клеммах аккумулятора. Нормальным принято считать напряжение в диапазоне 13,85±0,35В. Если оно отлично от этого, проводим диагностику элемента. Место, где у нивы находится реле зарядки, определяется возрастом машины. Так, выносное реле можно найти на правом подкрылке у авто с классической компоновкой подкапотного пространства., более современные модификации генераторов оснащены совмещенным с щеточным узлом РН.

Элемент не ремонтируется, а меняется полностью. Для оценки состояния вам понадобится источники питания 12-14 В, с последующей заменой на 16-22 В, также лампа накаливания 1-3 Вт. Согласно чертежу-схеме, последовательно подайте ток на регулятор напряжения. Если первый тест характеризуется работой лампы, а второй – отсутствием свечения, значит, РН исправен.

При наличии обрыва лампа гореть не будет вообще, при пробое – светится постоянно. Кроме того, слабая зарядка, а также ее абсолютное отсутствие часто объясняется истиранием щеток (остаточная высота менее 5 мм) и контактных колец генератора. Если первая деталь меняется вкупе с щеткодержателем, то вторую восстанавливают путем шлифовки, проточки или удаления остатков старых колец и запрессовкой новых. Разбор узла рекомендуется дополнить тотальной чисткой.

Г) Неисправны диоды или выпрямительный блок

Для оценки состояния упомянутых компонентов (отрицательных, положительных и дополнительных диодов), вооружитесь маломощной лампой и АКБ. На схеме цифрами обозначены диоды: 1. Положительные

Работоспособность определяется путем подключения «+» к 30 выводу генератора (для положительных), болтам выпрямительного блока (для отрицательных) или к 61 (для дополнительных), а «-» на его корпус (для отрицательного) или на любой из болтов выпрямительного блока (для положительных и дополнительных). Свечение лампы свидетельствует о фиксировании замыкания диодов, из чего следует вывод – диодный мост придется заменить. Будьте внимательны к индикации на панели приборов. Нередко значок горит вполсилы и не заметен при ярком свете.

Функции приводного ремня в авто

Стоит уточнить: в машине имеется несколько приводных ремней. Функция у них одна — передача вращения от двигателя на другие агрегаты машины.

Примерный список агрегатов:

  • Электрический генератор автомобиля;
  • Помпа системы охлаждения;
  • Помпа кондиционера;
  • Масляный насос;
  • Насос гидроусилителя руля.

Набор агрегатов, связанных с мотором приводным ремнем, может меняться. Тут все зависит от модели автомобиля. Исключение — приводной ремень генератора. Он всегда имеется на любом авто. Поэтому процедуру замены стоит рассматривать на его примере.

Какое назначение приводного ремня генератора? Передача вращения от двигателя. Катушка генератора вращается, в процессе чего создается электричество, заряжающее аккумулятор машины. Если деталь выйдет из строя, то генератор прекратит работу. Аккумулятор разрядится, и машина остановится. И если под рукой не будет розетки и зарядного устройства, ситуация выйдет очень неприятная.

Замена роликов ремня генератора на нива шевроле

Замена роликов ремня генератора – это стандартная процедура, которую можно провести самостоятельно. В этой статье дана подробная инструкция по тому, как проводится замена на автомобиле Нива Шевроле.

Прежде чем переходить к признакам и решению поломки, стоит рассказать о возможных причинах выхода из строя, а также в чем они выражаются:

  • Попадание инородного тела. Вернее всего об этом свидетельствуют следы ударов на корпусе и отметины на плоской стороне ремня.
  • Неверная регулировка натяжения ремня – чрезмерно сильное или слабое. В этом случае ломается указатель натяжения, крышка натяжителя или его ограничитель. К этому может привести неправильная затяжка болтов или неправильный подбор размеров.
  • Работа в высокой температуре.
  • Перекос детали. Из-за этого на его поверхности можно увидеть следы от ремня.
  • Механическое повреждение от инструментов во время монтажа.

О потребности замены старых роликов на новые свидетельствует ряд признаков. Они проявляются как непосредственно во время езды, в виде посторонних шумов, так и при визуальном осмотре.

Замена необходима если:

  • Механические повреждения на поверхности роликов;
  • Заметный люфт;
  • Скрежещущие шумы при поворотах. Это – явный признак того, что автомобилю требуется ремонт;
  • Поврежденные кронштейн или подшипник;
  • Вытекающее масло;
  • Высокая температура во время работы;
  • Сильная вибрация во время работы;
  • Сложность в прокручивании вала.

Не лишним будет также просмотреть исправность ремня. Он не должен иметь трещин, порезов или расслаиваться. Если же он имеет дефекты то его необходимо заменить.

1. В первую очередь требуется ослабить ремень и снять его, в противном случае у вас не будет доступа к самим подшипникам. Для этого нужно ослабить ролик, который удерживается площадкой с гайками. Гаек три, для них нужен ключ на 10. Как только все они отвинчены, нужно открутить регулировочный винт так, чтобы он отошел вверх от площадки. Благодаря этому участок с роликами и ремнями будет свободно двигаться вверх и вниз. Для того, чтобы скинуть ремень, двигаем площадку вверх. Стоит также отметить, что не обязательно снимать ремень полностью – достаточно спустить его с неисправной детали.

2. Следующий шаг – снятие неисправных роликов:

  • Установите авто на первую передачу для того, чтобы не дать коленчатому валу проворачиваться;
  • Отвинтите гайку, которая закрепляет деталь
  • Вынимайте пружинную шайбу и снимайте деталь.

Процесс снятия роликов генератора на Нива Шевроле идентичен с любым другим автомобилем.

Замена происходит в несколько шагов:

1. Сначала снимается защитная крышка подшипника;

2. После этого с помощью 17го накидного ключа снимается гайка, которая удерживает конструкцию подшипников;

3. Далее нужно снять дистанционное кольцо, которое находится за роликом;

5. Новое кольцо устанавливается на свое место; 6. На место старого подшипника устанавливается новый ролик. Перед этим следует сверить диаметры обеих деталей, чтобы избежать неработоспособности механизма; 7. Далее подшипник фиксируется при помощи шайбы с пружинным механизмом и гайки;

8. После этого проводится надевание ремня на новый ролик.

После этого проводится окончательная проверка всех механизмов и сбор элементов в обратном порядке.

1. Можно поставить автомобиль на 4ю передачу, накинуть ремень на ролик и толкнуть по направлению вращения коленчатого вала. Когда он начнет проворачиваться – нужно натянуть ремень на шкиф генератора, и он встанет на место сам.

2. Точно также можно не толкать автомобиль, а приподнять колесо и прокрутить его, или же прокрутить сам генератор.

Таким образом легко и быстро осуществить замену роликов ремня генератора нивы шевроле. Следует регулярно проводить диагностику движущих частей автомобиля для того, чтобы вовремя пресекать возможные поломки и проводить замену неисправных деталей.

Рекомендуем каждые 40 тысяч километров пробега проводить замену подшипников и ремня.

Особенности устройства и принцип действия

Генератор типа 37.3701 – переменного тока, трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения (со стороны привода), с вентилятором у приводного шкива и вентиляционными окнами в торцевой части. Для защиты от грязи задняя крышка генератора закрыта защитным кожухом.

В основе работы генератора лежит эффект электромагнитной индукции. Если катушку, например, из медного провода, пронизывает магнитный поток, то при его изменении на выводах катушки появляется переменное электрическое напряжение. Такие катушки, помещенные в пазы магнитопровода (железного пакета), представляют собой обмотки статора – важнейшей неподвижной части генератора – именно они генерируют переменный электрический ток.

Магнитный поток в генераторе создается ротором. Он тоже представляет собой катушку (обмотка возбуждения), через которую пропускается постоянный ток (ток возбуждения). Эта обмотка уложена в пазы своего магнитопровода (полюсной системы). В состав ротора – важнейшей подвижной части генератора – входят также вал и контактные кольца. При вращении ротора напротив катушек обмотки статора появляются попеременно “северный”, и “южный” полюсы ротора, т. е. направление магнитного потока, пронизывающего обмотки статора, меняется, что и вызывает появление в них переменного напряжения.

Для того, чтобы получить из переменного напряжения постоянное, используют шесть силовых полупроводниковых диодов, которые составляют между собой выпрямительный блок установленный внутри корпуса генератора.

Питание обмотки возбуждения осуществляется от самого генератора и подводится к ней через щётки и контактные кольца.

Для обеспечения же первоначального возбуждения генератора, после включения зажигания, к клемме “В” регулятора напряжения, подводится ток по двум цепям.

  1. Плюс АКБ – контакт 30 генератора – контакты 30/1 и 15 замка зажигания – контакт 86 и 85 обмотки реле зажигания – минус АКБ. Реле включилось, и ток пошёл по второй цепи:
  2. Плюс АКБ – контакт 30 генератора – контакты 30 и 87 реле зажигания – предохранитель №2 в блоке предохранителей – контакт 4 белого разъема в комбинации приборов – резистор 36 Ом в комбинации приборов – контрольная лампа зарядки АКБ – контакт 12 белого разъема в комбинации приборов – контакт 61 – вывод “В” регулятора напряжения – обмотка возбуждения – вывод “Ш” регулятора напряжения – выходной транзистор регулятора напряжения – минус АКБ.

После пуска двигателя обмотка возбуждения питается с общего вывода трёх дополнительных диодов, установленных на выпрямительном блоке, а напряжение в системе электрооборудования автомобиля контролируется светодиодом или лампой в комбинации приборов. При исправно работающем генераторе после включения зажигания светодиод или лампа должны светиться, а после пуска двигателя – гаснуть. Напряжение на 30-м контакте и общем выводе 61 дополнительных диодов становится одинаковым. Поэтому ток через контрольную лампу (светодиод) не протекает, и она не горит.

Если лампа (светодиод) горит после пуска двигателя, то это означает, что генераторная установка неисправна, т. е. вообще не выдаёт напряжение, или оно ниже напряжения АКБ. В этом случае напряжение на разъёме 61 ниже напряжения на контакте 30. Поэтому в цепи между ними протекает ток, проходящий через светодиод/лампу. Он/она загорается, предупреждая о неисправности генератора.

Возможные трудности

Описанная замена не считается сложной процедурой. Но с ней связан ряд проблем. Их разделяют на две группы: проявляющиеся в процессе работы и после замены. Сначала следует разобраться с проблемами первого типа.

При работе возникают следующие трудности:

  • Недоступность агрегатов. Автомобили проектируются не для ремонта в домашних условиях, поэтому ряд агрегатов сложно снять из-за особенностей конструкции. В худшем случае это невозможно сделать без специального оборудования.
  • Части старого привода блокируют соседние агрегаты. Пример: часть детали запуталась в проводке. Решение: части снимаются и удаляются. Убирать их следует аккуратно.
  • Новый ремень недостаточной длины. В определенных ситуациях разница составляет 2-3 мм. И до установки она незаметна.
  • Выход из строя роликов привода, трещины в осях. Исправляется заменой соответствующих частей.

Но стоит помнить: при ремонте способны возникнуть и другие проблемы. Все зависит от модели авто и характера поломки.

Проблемы, возникающие после замены:

  • Некорректная работа агрегата. При неправильной передаче вращения возникают проблемы с мотором. Решение: повторная установка детали.
  • Двигатель не запускается. Если привод слишком тугой, то он мешает вращению мотора. Решается ослаблением ремня.

Их всего две, но их достаточно, чтобы испортить жизнь водителю.
