Газораспределительный механизм двигателя (грм). устройство | газораспределительный механизм (грм)

Что такое распределительный вал (распредвал)?

Распределительный вал в двигателе – это пальцеобразный осевой механизм, движимый коленчатым валом и имеющий на своей поверхности несколько эллиптических выступов (кулачков) – по одному для каждого впускного и выпускного клапана, находящийся в двигателе. В то время как распределительный вал вращается (под действием коленчатого вала), эти эллиптические выступы регулируют открытие и закрытие клапанов, толкая их в определённой очерёдности.

Первые симптомы выхода из строя распределительного вала:

  • Ненормальный шум при работе клапанов
  • Осечки двигателя.

Обслуживание распределительного вала заключается в регулярной проверке и, при необходимости, замене его сальников. Так, замена обычно проводится, когда заменяется ремень ГРМ.

Что такое распределительный вал (распредвал)? Видео

https://youtube.com/watch?v=mVhKFl9yj5U

https://youtube.com/watch?v=3PJtFTZLQwY

Ременной привод ГРМ

Второй наиболее распространенный тип привода ГРМ – ременной. Также, исходя из названия, ставится ремень ГРМ. Конструкционная схема такова. На распредвале и коленвале есть шкивы либо зубчатые шестерни. На них натягивается ремень, обеспечивающий устойчивую связь и передачу определенного крутящего момента непосредственно от коленвала к распредвалу. Вращается коленвал, вращается его звездочка или шкив, следом ремень, который и задействует звездочку или шкив распредвала.

Тут два решения, если используется клиновый или поликлиновый ремень – предусмотрена установка шкива, а если установлен зубчатый ремень, то используются звездочки, находящиеся в сцеплении с зубьями ремня. Сразу отметим что профиль зубьев значительно отличается, это следует учитывать, когда выполняется замена ремня ГРМ.

Помимо ремня ременной привод ГРМ включает и дополнительные компоненты – ролики (два вида, первые опорные, вторые натяжные). Опорные отвечают за позиционирование, проще говоря, расположение ремня относительно других узлов ГРМ и КШМ, а натяжные обеспечивают необходимый уровень натяжения ремня, чтобы он не соскакивал с шкива или звездочки или не перескакивал на несколько подряд зубьев, если схема с зубчатым ремнем.

Нарушения в работе ременного привода, также как и в случае с цепным приводом ведут к рассинхронизации работы клапанов и поршней, далее ремонт двигателя. Самая большая беда может случиться в случае разрыва ремня ГРМ, когда поршни двигаются, а клапаны остаются на месте. Если в клапанах нет цековок, то они могут погнуться, пробить поршни или что еще хуже стенки цилиндров, повредив блок, порой гнет распредвал и случается множество других неприятностей. Все они во многом обусловлены изношенностью и повреждениями. Это ведет к появлению надрывов, разрывов, трещин и высокой вероятности обрыва. Помимо повреждений и изношенности есть и прочие факторы, ведущие к деформации ремня ГРМ.

Что делать? Прежде всего обратиться на автопортал Avto.Tatar и выбрать автосервис в Казани, где можно пройти техобслуживание. Каждый автопроизводитель указывает не только на необходимость проверки привода ГРМ при плановом ТО, но и период замены ремня через определенное время и пробег, в зависимости о того, какое событие наступит ранее. Также может быть и внеплановая, внеочередная замена. Затем подберите на нашем портале автомагазин, где можно приобрести ремень ГРМ. Один совет – покупать лучше ремкомплект, то есть проводить замену вместе с опорными, а также еще и натяжными роликами.

Маленькое отступление. Не отметили выше, упустили одну важную, ключевую деталь. В некоторых ДВС конструкционная схема предполагает применение привода ГРМ не только для передачи заданного крутящего момента между валами (коленвалом и распредвалом), но и обеспечения работы определенного навесного оборудования сопряженных систем. Например, классическая схема когда привод ГРМ отвечает еще и за работу помпы (водяного насоса) системы охлаждения, иногда масляного насоса в системе смазки, топливного насоса, устанавливаемого в топливной системе, и ряда иных. Часто встречается именно схема с водяной помпой. Так вот, желательно при замене ремня ГРМ использовать не только ремкомплект с опорными и натяжными роликами, шкивами или звездочками, но и менять одновременно помпу. На ряде моторов, особенно отечественных, одного из производителей, она заклинивает и это приводит к разрыву ремня ГРМ. Оттого лучше поменять.

Отключаемые клапаны

В погоне за экономичностью конструкторы решали одну из беспокоящих их проблем: что делать, когда двигатель, работая, использует всего 15–20 % своей мощности. Такое бывает, когда мы стоим, например, в пробке или едем по трассе на крейсерской скорости.

Примечание
Крейсерская скорость – скорость, при которой достигаются оптимальные показатели топливной экономичности. Термин, конечно, более подходящий для авиационной промышленности, однако, если мы едем по магистрали на пятой, а то и шестой передаче, то он вполне применим и в этой отрасли.

А если мощность используется не вся, то зачем работать всем цилиндрам двигателя? Что, если взять и отключить, например, на стоящем в пробке автомобиле, два из четырех цилиндров.

Ведь пары цилиндров вполне хватит для того, чтобы двигатель работал на холостых оборотах. В оставшиеся два цилиндра перестают подавать топливо и, чтобы они попросту не перекачивали воздух по впускному и выпускному коллектору, закрывают впускные и выпускные клапаны. Для выполнения такой незамысловатой операции придумали относительно простое решение: на распределительном вале рядом с обычными кулачками расположили кулачки с «нулевой высотой», то есть они никак не воздействуют на толкатель клапана.

Так при нормальной работе распределительный вал вращается и все клапаны выполняют свое назначение, а когда возникает необходимость в отключении клапанов, открывается специальный клапан, через который моторное масло под давлением, воздействуя на распределительный вал, смещает его в направлении продольной оси; кулачки с обычным профилем как открывали, так и открывают клапаны, а там где кулачки имеют «нулевую высоту», они просто-напросто не достают до клапанов, и те, в свою очередь, стоят неподвижно.

Примечание
Различные фирмы в разные времена предложили несколько схем реализации описанной выше операции по отключению части клапанов. Выше приведен лишь один из способов.

Виды

Что же касается разновидностей распределительных валов двигателя, то их классифицируют в зависимости от расположения и количества на двигателе внутреннего сгорания. Распредвал является ключевым компонентом газораспределительного механизма и всего двигателя. В зависимости от того, как располагается этот элемент, выделяют 2 варианта:

  • с нижним расположением;
  • с верхним размещением.

Отсюда и разделение моторов внутреннего сгорания с верхним и нижним распредвалов. Когда-то нижнее расположение считалось лучшим и самым оптимальным для автомобильных двигателей. Но они были актуальными до 50-х годов прошлого века. Именно тогда все моторы создавались нижнеклапанного типа. Потому и распределительный вал находился снизу силовой установки. Тарелки клапанов размещались так, что они смотрели вверх. Подобная схема изготовления моторов объяснялась тем, что это проще и дешевле в плане производства. При этом страдал фактор производительности, о чём инженеры догадались несколько позже, когда появился новый вариант размещения распределительного вала. Учитывая объективные недостатки, от старой схемы с нижним расположением постепенно начали отказываться. Ему на смену пришла уже классическая и привычная схема с головкой блока цилиндров и установленными в ней клапанами и распределительным валом. Теперь клапана начали открываться вниз, а схема получила верхнее расположение распредвала.

Хотя нельзя отрицать тот факт, что даже на некоторых современных двигателях продолжают использовать нижневальную систему, где клапана располагаются сверху. Только она значительно усовершенствовалась по сравнению с предшественниками, а потому имеет полное право на существование при грамотной реализации. Двигатели с нижним расположением распределительного вала отличаются тем, что здесь дополнительно предусматривается установка специальных штанг. Они применяются для компенсации расстояния, которое имеется между кулачками распредвала и толкателями клапанов, находящихся в головках цилиндров. Даже несмотря на наличие современных нижневальных двигателей внутреннего сгорания, они считаются устаревшей схемой, а потому большинство автопроизводителей уже давно не используют её в производстве своих силовых агрегатов. Такие методы размещения требуют дополнительных мер, они характеризуются внушительными технологическими ограничениями, не позволяют развивать высокие обороты.

Количество валов

Отдельно рассматриваются виды двигателей в зависимости от того, сколько распределительных валов предусмотрено в их конструкции. Если заглянуть в подкапотное пространство современного силового агрегата, можно встретить несколько вариантов:

  • Газораспределительные механизмы (ГРМ), оснащённые только одним распредвалом;
  • ГРМ, конструкция которых включает пару распределительных валов;
  • Двигатели, где используется более 2 распредвалов.

Именно первые два типа двигателей внутреннего сгорания, где газораспределительный механизм включает 1 или 2 распредвала, являются наиболее популярными и распространёнными. Зачастую количество распредвалов зависит напрямую от количества клапанов на цилиндр. Если у двигателя конструкция предусматривает от 3 и более клапанов, которые приходятся на 1 цилиндр, то здесь скорее всего будет использовать двухраспредвальная схема. Несмотря на наличие таких правил и закономерностей, исключения встречаются всегда и везде. Компания Mitsubishi из Японии выпускает модель Lancer, под капотом которого может размещаться рядный четырёхцилиндровый двигатель, именуемый как 4G18. На каждом цилиндре здесь сразу 4 клапана, но распределительный вал используется всего один. А если взять в качестве примера модель гиперкара Veyron производства компании Bugatti, то есть конструкторы предусмотрели сразу 4 распределительных вала на двигателе.

Есть и другие примеры несколько иного подхода к использованию распредвала и его конструкции. Японские инженеры из компании Honda для своей системы под названием VTEC придумали оригинальный ход. Здесь сразу несколько кулачков отвечают за регулировку высоты поднятия только одного клапана. То есть на каждый из клапанов приходится по несколько рабочих кулачков. Инженеры постоянно работают над усовершенствованием систем газораспределения, повышают эффективность работы ГРМ, меняют фазы. Всё это позволяет повысить производительность двигателя, поднять его максимальную скорость, обеспечить лучшее ускорение. При этом не забывают о вопросах экономии топлива.

Замена р/в на автомобилях ВАЗ 2101-07

Основная проблема распредвалов ВАЗ-классика – износ кулачков. Если они стачиваются, в двигателе возникает неприятный, щелкающий стук, при этом мотор теряет мощность. Когда на одном из цилиндров кулачок изнашивается основательно, ДВС начинает сильно стучать и троить – один из цилиндров перестает работать.

Менять на «Классике» распределительный вал несложно, самое главное – при сборке правильно установить метки. Если метки совместить неправильно, клапана головки блока цилиндров могут встретиться с поршнями, и тогда ремонт усложнится.

Распредвал 2101-07 меняем следующим образом (для примера возьмем карбюраторный мотор):

  • устанавливаем автомобиль на нейтральную передачу;
  • снимаем корпус воздушного фильтра;
  • откручиваем болты клапанной крышки, убираем крышку в сторону;
  • прежде чем продолжить разборку, выставляем метки, с тыльной стороны шестерни РВ метка должна совпасть с отливом на корпусе;
  • на коленвале метки должны совпадать, так как показано на рисунке снизу;
  • демонтируем натяжитель цепи (два болта);
  • отворачиваем болт на 17, откидываем цепь вместе с распредшестерней в сторону. При ослаблении болта необходимо застопорить движок от проворачивания;
  • откручиваем 9 гаек крепления корпуса, вынимаем вал;
  • устанавливаем новый вал по меткам, крепим болтом шестерню. Прежде чем установить натяжитель, его необходимо перезарядить – утопить плунжер и зафиксировать его положение затягиванием колпачковой гайки;
  • натягиваем цепь, ослабив, а затем заново затянув колпачковую гайку;
  • прежде чем закрывать клапанную крышку, необходимо отрегулировать клапана – деталь устанавливается другая, и если зазоры не отрегулировать, двигатель может даже не запустится.

Ремонт клапанов

Дефектами клапана могут быть:

  1. износ и обгорание рабочей фаски;
  2. коробление головки;
  3. износ поверхности и торца стержня;
  4. погнутость стержня.

Небольшой износ рабочей фаски клапана устраняется притиркой клапана к седлу.

Для притирки клапана проделывают следующие операции:

  1. Надевают на стержень клапана слабую пружину и устанавливают клапан в направляющую втулку.
  2. Рабочую фаску клапана смазывают притирочной пастой и при помощи коловорота (рис. а) или специальной притирочной дрели (рис. б) вращают клапан вправо и влево на 1/4 оборота, постепенно поворачивая клапан кругом. При пользовании специальной притирочной дрелью ее рукоятку повертывают все время в одну сторону, причем ведомая шестерня и шпиндель вращаются попеременно то в одну, то в другую сторону. Достигается это тем, что две ведущие шестерни, вращаемые рукояткой, имеют по своей окружности неполное число зубьев (у одной шесть зубьев, у другой — девять), расположенных на противоположных сторонах. При вращении клапан прижимают к седлу, а при изменении направления вращения отпускают, причем клапан приподнимается от седла пружиной. В процессе притирки необходимо добавлять пасту.
  3. Конец притирки определяют появлением на рабочей фаске ровного матово-серого кольца без пятен.
  4. Герметичность клапана проверяют специальным прибором (рис. а) под давлением воздуха. При проверке стакан прибора плотно прижимают к поверхности блока и резиновой грушей создают давление 0,6—0,7 ат. Если в течение 1/2 мин. давление по манометру не падает, — герметичность хорошая. Герметичность клапана проверяют и более простым прибором (рис. б), причем поверхность вокруг клапана вытирают и припудривают мелом. Прибор устанавливают на клапан, затем рукояткой плотно прижимают резиновый присос книзу и отпускают его. Если клапан хорошо притерт, то прибор прочно удерживается на поверхности блока (прибор слегка покачивают рукой за головку).При недостаточной герметичности прибор держаться не будет. При наличии глубоких раковин и рисок рабочую фаску клапана сначала прошлифовывают, а затем только притирают. Шлифование фаски клапана выполняют на приборах с ручным или электроприводом.Клапан закрепляют под определенным углом по отношению к шлифовальному камню (45 или 30°) в патроне прибора. При работе прибора шлифовальный камень вращается с числом оборотов 4000—5000 в минуту, а патрон с клапаном — 120—140 в минуту.Подача патрона с клапаном и бабки с камнем осуществляется рукоятками.

Изношенные головки клапанов восстанавливают до нормального размера путем их раздачи, при этом головку клапана нагревают до 900—1000°, устанавливают клапан в матрицу и оправкой под прессом или ударами молотка производят раздачу. Затем головка подвергается механической обработке способами, указанными выше. Клапаны, головки которых имеют коробление, заменяют новыми.

Погнутые стержни клапанов выправляют под прессом, а затем проверяют индикатором на биение в центрах. Биение стержня не должно превышать 0,03 мм.

Изношенные стержни клапанов шлифуют под ремонтный размер или восстанавливают до номинального или ремонтного размеров хромированием.

Изношенный торец стержня при регулируемых клапанах шлифуют до получения гладкой поверхности, а при нерегулируемых клапанах (автомобиль ГАЗ-MM) торец наплавляют сталью от старого клапана и затем обрабатывают до требуемого размера. При наплавке во избежание коробления стержня клапан помещают в ванну с водой, оставляя на поверхности только торец высотой 20—25 мм.

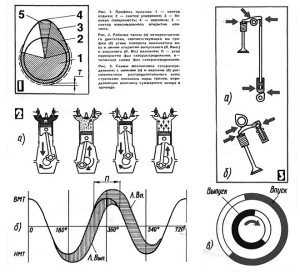

Принцип работы распредвала

Распредвал находится в развале блока цилиндров. С помощью зубчатой или цепной передачи распредвал приводится в действие от коленчатого вала.

Вращение распределительного вала обеспечивает воздействие кулачков на работу впускного и выпускного клапанов. Это происходит в строгом соответствии с фазами газораспределения и порядком работы цилиндров двигателя.

Для правильной установки фаз газораспределения существуют установочные метки, расположенные на распределительных шестернях или на приводном шкиве. С этой же целью кривошипы коленвала и кулачки распредвала должны быть в строго определенном положении, относительно друг друга.

Благодаря установке, производимой по меткам, соблюдается последовательность чередования тактов – порядок работы цилиндров двигателя. Порядок работы цилиндров зависит от их расположения и конструктивных особенностей коленвала и распредвала.

Ремонт распределительного вала

Основными дефектами распределительного вала являются:

  1. износ опорных шеек;
  2. износ винтовой шестерни привода масляного насоса;
  3. износ кулачков;
  4. прогиб;
  5. увеличение осевого зазора.

Опорные шейки при износе ремонтируют двумя способами:

  • шлифованием их на меньший диаметр
  • хромированием

Первый способ ремонта применяют в тех случаях, когда опорами для шеек вала служат сменные втулки, запрессованные в гнезда блока. Если распределительный вал вращается в гнездах, выполненных непосредственно в блоке, то опорные шейки ремонтируют хромированием.

Шейки шлифуют на круглошлифовальном или токарном станке супортно-шлифовальным приспособлением.

Перед шлифованием вал проверяют в центрах по индикатору и выправляют под прессом, если биение превышает 0,05 мм. При шлифовании шеек необходимо учитывать высоту кулачков, так как иначе может создаться положение, при котором вал нельзя будет установить во втулки уменьшенного ремонтного размера. Высота кулачка должна быть меньше самой малой опорной шейки вала на 1—1,5 мм.

После шлифования шеек из блока выпрессовывают старые опорные втулки и запрессовывают новые полуобработанные, внутреннее отверстие которых необходимо обработать под размер шеек развертыванием.

Втулки двигателя ГАЗ-51 имеют два диаметрально расположенных отверстия, из которых одно — большего диаметра — служит для подвода смазки и должно точно располагаться против смазочного канала, а другое, меньшего размера, служит для закрепления втулки и должно располагаться против лунки в гнезде блока.

Втулку закрепляют длинным бородком, устанавливаемым в масляный канал, при помощи которого раскернивают малое отверстие втулки; образующийся при этом выступ входит в лунку гнезда блока.

После закрепления втулок их развертывают длинной раздвижной разверткой, обеспечивающей сохранение параллельности осей коленчатого и распределительного валов. При отсутствии сменных втулок (автомобили ГАЗ-MM, «Москвич») гнездам в блоке придают правильную геометрическую форму развертыванием, а опорные шейки хромируют и прошлифовывают на требуемый размер.

Кулачки с небольшим износом и задирами зачищают вначале крупной, а затем мелкой наждачной бумагой, которая должна облегать не менее половины профиля кулачка.

При большом износе кулачков вал заменяют или наплавляют изношенные места газовой сваркой сплавом сормайт. При этом вал помещают в ванну с водой, оставляя на поверхности только часть кулачка, подлежащую наплавке. При наплавке поверхность кулачка достаточно нагреть до состояния «потения», и расплавленный сормайт будет хорошо растекаться по поверхности. При отсутствии сормайта наплавлять можно проволокой от старых клапанных пружин при помощи газовой или электродуговой сварки.

После наплавки сормайтом последующая обработка заключается только в зачистке, а при наплавке сталью необходима закалка. При значительном износе приводной шестерни масляного насоса распределительный вал следует заменить.

Увеличенный осевой зазор распределительного вала устраняют путем регулировки упорного болта, помещенного в крышке распределительных шестерен (автомобили ЗИС-5 и ЗИС-150). Для этого болт завертывают до упора в торец вала, а затем, отвертывают на 1/6 оборота и закрепляют контргайку. Если распределительный вал от осевого смещения удерживается упорной шайбой (автомобили М-20 «Победа», ГАЗ-51), то уменьшение осевого зазора до нормальной величины 0,10—0,20 мм достигается заменой изношенной упорной шайбы. Если же это окажется недостаточным, то следует уменьшить толщину распорного кольца, установленного между задним торцом ступицы распределительной шестерни и торцом первой опорной шейки распределительного вала.

Коромысло

Служит для передачи усилия от штанги к стержню клапана. Оно должно обладать достаточ­ной жесткостью и минимальным моментом инерции.

Конструктивно коромысло представляет собой неравноплечий рычаг, качающийся на неподвижной оси. С целью уменьше­ния высоты подъема кулачка и, следова­тельно, снижения инерционной нагрузки в приводе плечи коромысла выполняют неравными. Чаще применяют передаточное отношение коромысла 1:1,5.

В один конец коромысла, обращенный к штанге, ввертывается регулировочный винт с фиксирующей его контргайкой. В зависимости от типа наконечника штанги головка болта выполняется с наружной (двигатели автомобиля МАЗ—5335) или внутренний (двигатели авто­мобилей ГАЗ-3307, ЗИЛ-431410) сферой. Для повышения износостойкости поверх­ность сферической части головки болта термически обрабатывают и шлифуют. На поверхности болта выполняется коль­цевая проточка, а в теле высверливаются осевой и радиальный каналы для подвода масла к трущимся поверхностям штанги и болта от оси коромысла.

На другом конце коромысла имеется сферическая поверхность, которая опи­рается на стержень клапана. Эту поверх­ность (боек коромысла) термически обра­батывают и шлифуют.

В отверстие ступицы коромысла запрес­сована бронзовая втулка с кольцевой канавкой внутри для распределения масла и подачи его к регулировочному болту (двигатели автомобилей ГАЗ-3307, ЗИЛ-431410 и др.). Ось коромысел крепится к стойкам на головке блока. От продоль­ного смещения по оси коромысла удер­живаются распорными пружинами, при­жимающими их к стойкам и стопорным кольцам. На двигателях КамАЗ-740.10 и ЯМЗ по конструктивным соображе­ниям оси запрессованы в стойки индивидуально для каждого коромысла. От осевого смещения коромыс­ло удерживается упорной шайбой и стопорным пружинным кольцом.

Расположение меток ВМТ

Метки расположены на звездочке распределительного вала (лунка «а») и на корпусе подшипников распределительного вала (выступ «б»).

Крышка головки блока цилиндров снята.

Кроме того, метки нанесены в литье на крышке цепи привода распределительного вала (выступ «а») и на зубчатом венце шкива коленчатого вала (лунка «б» на кромке венца)

Вращая коленчатый вал, совместите метки на звездочке распределительного вала и на корпусе его подшипников.

Если цепь установлена правильно, метка на шкиве коленчатого вала должна совпасть с длинной меткой на крышке цепи привода распределительного вала.

Если метки не совпадают, разогните лепестки стопорной шайбы болта крепления звездочки распределительного вала.

Включите первую передачу, чтобы зафиксировать коленчатый вал от проворачивания, отверните болт и.

. снимите его вместе со стопорной и упорной шайбами.

Стопорная и упорная шайбы никак не зафиксированы на болте и легко с него снимаются.

Будьте осторожны – не уроните их в поддон двигателя.

При наличии необходимых навыков гидронатяжитель можно не снимать.

Достаточно отжать плунжер гидронатяжителя большой отверткой или монтажной лопаткой.

Снимите звездочку вместе с цепью, снимите цепь со звездочки и затем снова установите ее на звездочку, изменив положение цепи на зубьях звездочки в нужную сторону.

Рекомендуется за один раз перемещать цепь на один зуб.

Наденьте звездочку вместе с цепью на фланец распределительного вала, натянув ведущую ветвь цепи.

Так как при изменении положения цепи на звездочке отверстие в звездочке перестает совпадать с установочным штифтом во фланце, проверните немного коленчатый вал в нужную сторону до момента совпадения отверстия и штифта.

Установите болт крепления звездочки вместе с упорной и стопорной шайбами и заверните его до упора, не затягивая окончательно.

Провернув коленчатый вал на два оборота, повторите проверку положения меток, как это делали раньше.

Если метки совпадают, затяните болт и загните на грань его головки лепесток стопорной шайбы.

В случае несовпадения меток повторите установку фаз газораспределения.

Установите все снятые ранее детали в обратной последовательности. Во избежание течи масла замените прокладку крышки головки блока цилиндров.

Часть 2. Клапан + поршень = ремонт Нива шевроле NIVA Chevrolet 4+4

Затем вместе со стопорной шайбой выкручивается болт крепления.

ДПКВ датчик положения коленвала устанавливается против го зуба шестерни. При достижении совпадения, закручиваются болты фиксации звездочек коленвала и распредвала.

Но на практике специалисты по обслуживанию отечественных марок рекомендуют менять ремень через тысяч километров. Цепь следует натягивать от звезде к звезде, при этом соблюдая положение шкивов по меткам. Так, один из существенных плюсов — это тишина работы.

Для этого первым делом отключают минусовую клемму с аккумуляторной батареи. Далее снимают ремень генератора.

Метки ГРМ ВАЗ(LADA) 21214 НИВА

https://youtube.com/watch?v=oDSlgnQRNXw

Последний поворачивают, чтобы снизить натяжение ремня. Затем ремень снимают со шкивов. После этих операций рекомендуется зафиксировать коленвал отверткой.

Далее другим ключом откручивают болт на шкиве коленчатого вала и извлекают его. После демонтируют шкив на приводе генератора

Осторожно убирают шайбу на приводе ремня. Далее снимают механизм со шкива коленвала

Как установить новый ремень? Перед тем как ставить новый приводной ремень на автомобиль, обязательно очищают шкивы и натяжной ролик от масла и грязи.

Если загрязнение сильное, рекомендуется промыть детали в бензине или уайт-спирите. Установку ремня проводят в обратном порядке.

При этом нужно знать несколько важных правил. Шкив генератора должен быть установлен в специальное посадочное место

При монтаже ремня важно обеспечить оптимальное натяжение. Для натяжения лучше применить специальный инструмент — его вставляют в пазы в ролике и поворачивают

Клапанная группа ГРМ

Следующая важная составляющая ГРМ – клапанная группа. Начнем с главного. Кулачки распредвала в современных двигателях практически никогда напрямую не взаимодействуют с клапанами. Все это связано с температурным расширением штока клапана при нагревании, из-за этого он увеличивается в размерах, а когда охлаждается – уменьшается. Оттого между штоком клапана и устройством, которое передает усилие от распредвала, всегда есть определенное расстояние, оно называется температурным зазором. Очень сложно отрегулировать температурный зазор если есть прямая связь между кулачном и штоком, надо менять положение либо распредвала, либо клапана. Чтобы с этим не заморачиваться и используют специальные устройства. Они бывают различными по конструкции. В одних случаях ставятся коромысла (иногда два на один кулачок), причем коромысла бывают и с четырьмя опорными поверхностями, и с регулировочным эксцентриком, и в форме специальных рычагов. В других случаях проводится установка специальных толкателей (цилиндрических, их еще называют стаканчиками, роликовых, очень редко можно встретить и тарельчатые). Бывают очень сложные схемы, не будем на них подробно останавливаться, например, отметим использование гидроцилиндров вместо коромысел. Задача этого компонента опосредованно передать усилие от кулачка распредвала непосредственно на торец штока (стержня клапана).

И остались сами клапаны. Уже отмечали что они ставятся двух видов – впускные, а также выпускные, как минимум один впускной и один выпускной на цилиндр, порой по два (то есть в сумме четыре), иногда три (2 впускных, 1 выпускной) или пять (3 впускных, 2 выпускных). Были прототипы и с шестью клапанами на каждый цилиндр, но это уже перебор, такие в серию не пошли.

Клапан включает шток (стержень), на нем вверху торец, а сбоку специальная выточка под сухари, а также тарелки с фаской (оттого клапаны и называются порой тарельчатыми). Принцип работы прост. Кулачок распределительного вала воздействует непосредственно на коромысло, гидроцилиндр или толкатель, тот на торец штока и клапан начинает движение. Когда кулачок вместе с распредвалом делает оборот усилие прекращается и возвратная пружина возвращает клапан в исходное положение, фаска на тарелке плотно прилегает прямо к седлу, обеспечивая герметичность впускного или выпускного канала. Помимо обозначенных компонентов в клапанной группе еще используются направляющие, обеспечивающие правильное положение клапанов, и маслосъемные колпачки.

Все эти компоненты могут ломаться по самым различным причинам. В итоге, как минимум, изменятся фазы газораспределения, а это приводит к понижению эксплуатационных характеристик силового агрегата. В худшем случае происходит рассинхронизация работы клапанов и поршней, об этом неоднократно говорили. Из-за этих проблем и возможны поломки элементов связанных систем.

Почти все компоненты клапанной группы неремонтопригодные, меняют при износе, деформации, поломках, иногда можно что-то сделать с клапанами. В случае необходимости выберите в каталоге, размещенном на нашем сайте, моторный центр, СТО в столице Татарстана, где выполнят ремонт клапанной группы, а также магазин, где можно приобрести необходимые для выполнения работ запчасти.

В статье постоянно говорим о необходимости ремонта в случае поломок, но не упомянули важную деталь. Надежная работа ГРМ во многом зависит от правильной его настройки и регулировки, это может предупредить появление неисправностей. Критериев масса. Это и правильность установки цепи или ремня, регулировка их степени натяжения, температурного зазора клапанов, правильная установка фаз газораспределения, вплоть до правильной степени затяжки бугелей и клапанной крышки. Опытные мотористы все это прекрасно знают, что нужно ГРМ обслуживать, проверять его рабочие параметры и вовремя регулировать, иначе быть беде.
