Притирка клапанов своими руками

Как притереть клапаны самостоятельно?

Как выбрать пасту

Выбор паст огромен, глаза разбегаются, цена не главный показатель, важнее учитывать состав и обязательно зернистость пасты:

  • Начинающим лучше крупнозернистые не брать вообще, только испортите детали, предпочтительнее средняя зернистость для первичной обработки и мелкая для финальной доводки.
  • Существуют наборы две пасты средняя и мелкая в комплекте, хороший вариант.
  • Не рекомендуется брать алмазные абразивы, они слишком твердые, мельчайшие частички застревают в деталях и продолжают их разрушать в процессе работы.

У меня все, спасибо что читаете меня, следите за обновлениями сайта, делитесь ссылками с друзьями, я расскажу еще много интересного, до новых встреч, друзья.

Что необходимо для притирки

Процесс притирки выполняется при демонтированной головке блока цилиндров. Поэтому кроме инструментов для притирки клапанов автовладельцу также понадобится инструмент для демонтажа ГБЦ. Как правило, это обычные слесарные ключи, отвертки, ветошь. Однако также желательно иметь и динамометрический ключ, который понадобится на этапе обратного монтажа головки на место. Необходимость в нем возникает, поскольку крепежные болты, держащие головку на ее посадочном месте, должны быть закручены с определенным моментом, который как раз и можно обеспечить лишь при помощи динамометрического ключа. В зависимости от того, какой будет выбран способ притирки клапанов — ручной или механизированный (о них немного позже), отличается и набор инструментов для работы.

Непосредственно для выполнения притирки клапанов автовладельцу понадобится:

  • Ручной держатель клапана. В автомагазинах или автомастерских имеются в продаже уже готовые такие изделия. Если вы по каким-либо причинам не хотите или не можете купить подобный держатель, то его можно изготовить самостоятельно. Как его сделать, рассказано в следующем разделе. Ручной держатель клапана используется при ручной притирке клапанов.
  • Паста для притирки клапанов. В большинстве случаев автовладельцы покупают уже готовые составы, поскольку в настоящее время этих средств в автомагазинов достаточно много, в том числе по разным ценам. В крайнем случае можно сделать подобный состав и самостоятельно из абразивной стружки.
  • Дрель или шуруповерт с возможностью реверса (для выполнения механизированной притирки). Как правило, притирка выполняется в обе стороны вращения, поэтому дрель (шуруповерт) должна вращаться как в одну, так и в другую стороны. Также можно воспользоваться ручной дрелью, которая сама по себе может вращаться в одном и другом направлении.
  • Шланг и пружинка. Эти устройства необходимы для выполнения механизированной притирки. Пружинка должна иметь невысокую жесткость, и диаметр на два-три миллиметра больше диаметра стержня клапана. Аналогично и шланг, чтобы его можно было впритык надеть на стержень. Также для его закрепления можно воспользоваться маленьким хомутом. Еще необходим какой-нибудь недлинный металлический стержень по диаметру аналогичный стержню поршня, чтобы он также впритирку подходил для резинового шланга.
  • Керосин. Его используют в качестве очистителя и впоследствии для проверки качества выполненной притирки.
  • «Шарошка». Это специальное приспособление, предназначенное для снятия поврежденного металла в посадочном гнезде клапана. Такие приспособления продаются в готовом виде в автомагазинах. В настоящее время в автомагазинах можно найти эту деталь практически для любого двигателя (тем более для распространенных автомобилей).
  • Ветошь. Впоследствии с ее помощью нужно будет вытереть насухо обработанные поверхности (заодно и руки).
  • Растворитель. Нужен для очистки рабочих поверхностей.
  • Скотч. Является нужной составляющей при выполнении одного из методов механизированной очистки.

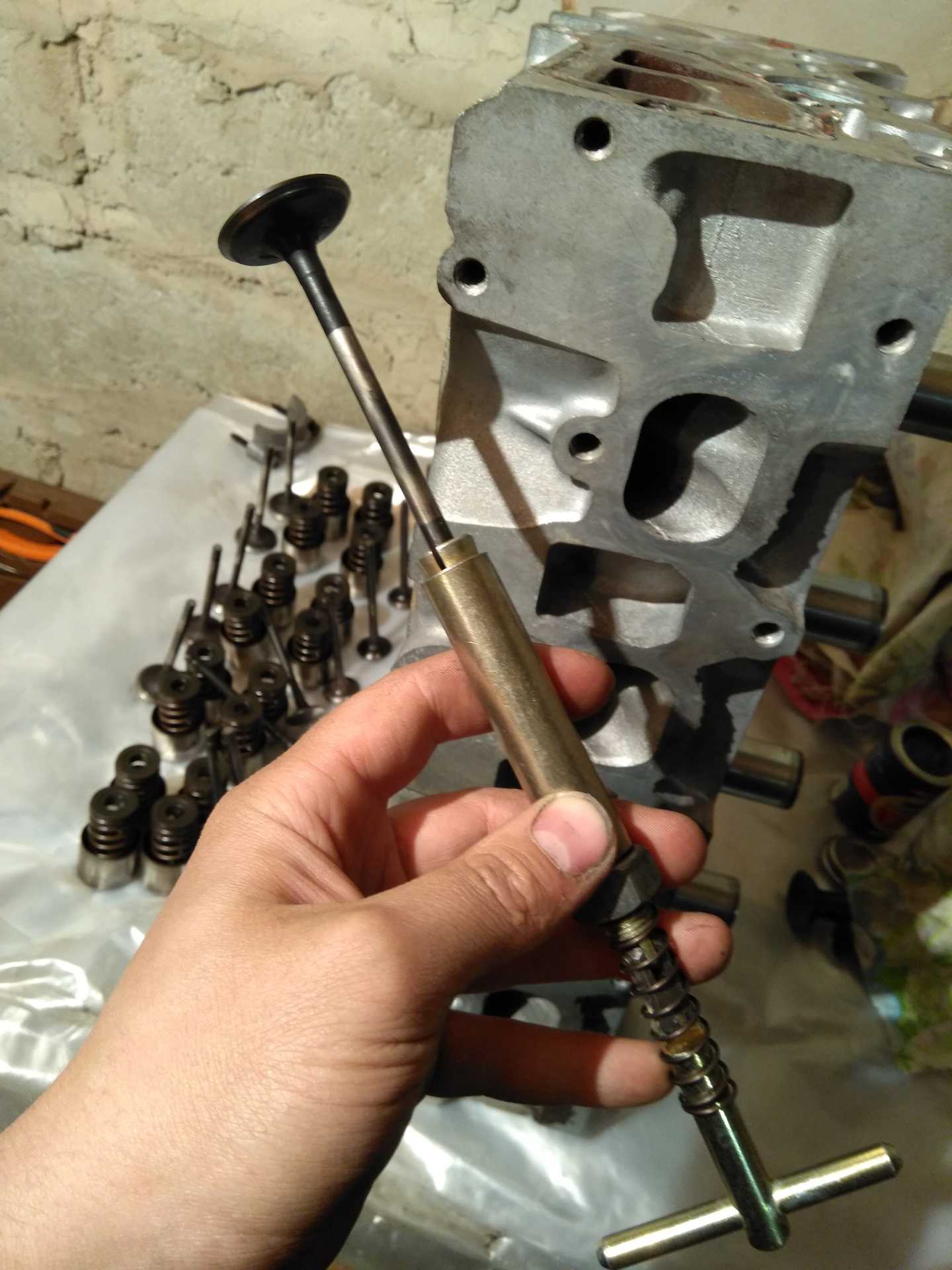

Приспособление для притирки клапанов

Если у автовладельца нет возможности/желания покупать заводское приспособление для притирки клапанов своими руками (вручную), аналогичное устройство можно сделать самостоятельно с помощью подручных средств. Для этого понадобится:

  • Металлическая трубка с полостью внутри. Ее длина должна составлять около 10…20 см, а диаметр внутреннего отверстия трубки должен быть на 2…3 мм больше, чем диаметр стержня клапана двигателя.
  • Электродрель (или шуруповерт) и сверло по металлу диаметром 8,5 мм.
  • Контактная или газовая сварка.
  • Гайка и болт диаметром 8 мм.

Алгоритм изготовления устройства для притирки клапанов будет следующим:

  • С помощью дрели на расстоянии около 7…10 мм от одного из краев необходимо просверлить дырку указанного выше диаметра.
  • С помощью сварки необходимо приварить гайку ровно над просверленным отверстием. При этом работать нужно аккуратно, чтобы не повредить резьбу на гайке.
  • Вкрутить болт в гайку так, чтобы его край достал внутренней поверхности противоположной от отверстия стенки трубки.
  • В качестве рукоятки для трубки можно либо загнуть противоположный кусок трубы под прямым углом, либо же доварить еще один кусок трубы или любой другой металлической детали, похожей по форме (прямой).
  • Выкрутить болт обратно, а в трубку вставить стержень клапана, и с помощью болта зажать его крепко с помощью гаечного ключа.

Проверка качества притирки

Как уже упоминалось, только профессионал сможет на глаз понять, насколько качественна была проведена притирка клапанов. Но даже они, проверяют притирку тарелки с седлом с помощью керосина, бензина или просто солярки. Для этого головка цилиндров устанавливается строго горизонтально на ровной поверхности, а в цилиндры наливается жидкость. Если через 12 часов в одном из цилиндров уровень керосина значительно уменьшился, придётся повторить притирку обоих клапанов ещё раз. Если клапанов в цилиндре 4, то есть 2 впускных и 2 выпускных, то притирку надо будут повторить на всех 4.

Есть мнение, что притирку клапанов, нужно делать не только после 50000-60000 км пробега, но и на новых автомобилях. Понятно, что процедура не требуется на бюджетных седанах или других обычных машинах. Но она обязательна, на спортивных болидах, так как там, играет роль, каждый кПа компрессии, каждая лошадиная сила. Так что, при подготовке спортивного автомобиля к гонкам, без притирки клапанов не обойтись. И вот тут проверка заключается не только в визуальном или керосиновым тесте, но и на гоночном треке.

Проверка качества выполненных операций

Проверить качество выполненной работы можно несколькими средствами:

  • керосином;
  • воздухом;
  • карандашом.

Самый эффективный способ проверки — применение вакуум-тестера, который имитирует процессы, проходящие в двигателе автомобиля. Пропускаемый газ вырывается через возможные щели.

Проверку ГБЦ вакуум-тестером лучше осуществлять в специализированном сервисе, приобретение тестера достаточно накладно

Со стороны как впускного, так и выпускного коллекторов подключается прибор, в результате чего образуется вакуум. При плохой притирке клапанов манометр будет фиксировать минимальный уровень давления, поскольку через щели проходит воздух, чего в норме не должно быть.

Ещё один способ проверки — использование керосина. ГБЦ располагается таким образом, чтобы камера сгорания была направлена вверх, а поверх наливают керосин. Бытует мнение, что за ночь керосин при неправильно проведённой притирке должен вытечь, однако на деле это не совсем так и названный метод не является достаточно эффективным.

Проверка герметичности ГБЦ керосином — не самый достоверный метод контроля

Равномерность распределения специального маркирующего вещества — ещё один вариант проверки. По всей окружности клапанного седла рисуются радиальные риски, после чего деталь вставляется на место, прижимается и прокручивается. Затем её вынимают и осматривают сложившийся узор. Если риски были стёрты и всё основание седла прокрасилось равномерно, то клапан можно пускать в эксплуатацию. В противном случае притирку проводят ещё раз.

Притирка клапанов — необходимая процедура, обеспечивающая нормальное функционирование ГБЦ автомобиля. Проводить её, несмотря на всю простоту работы и доступность материалов, лучше всего при помощи специалистов: это гарантирует длительный срок эксплуатации не только клапанов, но и двигателя машины в целом.

Продолжительность и особенности обкатки мотора после капиталки

Важнейшим периодом для восстановленного двигателя считаются первые три тысячи километров

На протяжении этого срока крайне важно беспрекословно соблюдать рекомендованный режим езды, особенно до достижения пробега автомашиной в тысячу километров. Перечислим общие правила обкатки:

  • недопустима езда на высоких оборотах, нежелательны также поездки на пониженных по отношению к номинальным оборотам;
  • щадящий режим езды не означает, что вы должны двигаться с постоянной скоростью и оборотами – ритм езды нужно изменять, но в допустимых пределах;
  • загружать автомобиль на период обкатки, а тем более использовать прицеп, крайне нежелательно;
  • следует избегать резких ускорений/торможений и полностью отказаться от привычки тормозить мотором.

Строго говоря, обкатка не допускает даже кратковременной работы мотора в тяжелых режимах. Начинать всегда нужно с очень умеренных нагрузок, постепенно увеличивая их. Нежелательной является длительная работа на ХХ (только для прогрева силового агрегата), поскольку холостой ход для автомобиля также считается тяжёлым и сложным режимом.

Как и в случае с новой автомашиной, после наезда первой тысячи километров следует заменить моторное масло. При этом промывка двигателя недопустима, как и использование всевозможных присадок и добавок.

Рассмотрим особенности обкатки силового агрегата в зависимости от состава проводимых работ в рамках капитального ремонта. Восстановление бывает полным и частичным. Полная реконструкция мотора предполагает, что были произведены работы, затрагивающие все основные системы двигателя: ЦПГ, КШМ, ГРМ. В этом случае рекомендованный пробег во время обкатки составляет минимум 3000 километров. Частичный ремонт связан с заменой и восстановлением отдельных компонент мотора (поршневых колец, распредвала, клапанов), и в большинстве случаев для притирки деталей достаточно наездить в щадящем режиме тысячу километров.

Поскольку полная «капиталка» встречается чаще, приведём рекомендации по обкатке именно для этого случая:

  • перед тем, как отправляться в дорогу, следует прогреть силовой агрегат на ХХ, но не слишком долго (мы уже говорили, что это вредно) – до рабочей температуры он прогреется уже во время движения;
  • желательно спланировать маршрут движения таким образом, чтобы минимизировать поездки по крутым склонам. На протяжении обкатки не приветствуется нахождение в салоне пассажиров;
  • торможение двигателем, шустрые ускорения и экстренные торможения недопустимы;
  • рекомендуемая скорость движения – 60 км/час, независимо от типа и мощности двигателя. При этом обороты следует держать, не доходя 2500 об/мин и опускаться на длительное время ниже 1500 об/мин. Остерегайтесь функционирования силового агрегата в натяг;
  • часто встречаемая ошибка – стремление ездить на одной передаче, придерживаясь постоянной скорости. Дозировка нагрузки на мотор должна быть плавной, замедления/ускорения – присутствовать, но скорость всегда должна соответствовать выбранной передаче. В этом случае двигатель работает на средних для данного режима оборотах.

Умеренная во всех смыслах езда во время обкатки предоставляет поршневым кольцам возможность устояться, устроиться поудобнее в своих местах – поршневых канавах, поверхность цилиндров постепенно приобретает зеркальную чистоту и т.д. То есть реальная езда позволяет сгладить все те неточности, от которых невозможно избавиться при шлифовке, даже на самом современном оборудовании.

Отметим также, что указанный период обкатки в 3000 километров считается для полного капремонта минимально необходимым, полная же притирка подвижных элементов современных ДВС происходит после наезда 7000-10000 километров. Другими словами, облегчённый режим обкатки должен действовать намного дольше. Максимальные нагрузки допустимы только после указанного выше отрезка.

Информация для потребителя о недопущение операции притирки клапанов у головки блока цилиндров ЗЗА.

При установке головок блока цилиндров ООО «ЗЗА» на двигатели запрещается проливать бензином и притирать клапаны. Полная герметичность камеры сгорания достигается в процессе обкатки за счет ‘пристукивания’ клапанов в первые минуты работы двигателя.

Применяемые материал седел (жаростойкий порошковый материал с пористой структурой) и лезвийная обработка рабочей фаски с высокой точностью по диаметру, углу наклона и шероховатости позволяют исключить операцию притирки рабочей фаски клапанов.

В процессе обкатки происходит пристукивание клапанов к седлам и при этом резко возрастает герметичность камеры сгорания по сравнению с новой (необкатанной) головкой цилиндров.

Проведение притирки клапанов на новых головках цилиндров производства ООО «ЗЗА» с применением притирочных паст с неизвестной характеристикой не улучшает, а ухудшает ресурс соединения «втулка клапана–клапан–седло» по следующим причинам:

– возможное внедрение абразивного материала в пористую структуру седел и втулок ведет в процессе эксплуатации к интенсивному изнашиванию поверхностей клапана и седла;

– при попадании притирочной пасты на стержень клапана неизбежно ухудшается шероховатость поверхности стержня клапана и разрушается тонкий карбонитрированный слой, который используется для повышения твёрдости поверхности металла и снижения коэффициента трения с целью увеличения износостойкости;

– в маслоотражательных колпачках нарушается геометрия рабочей кромки, что требует 100% замены колпачков;

– после операции притирки требуется высокотемпературная промывка водой под давлением со специальным моющими присадками и последующей сушкой, что в условиях автосервиса обычно не применяется.

Притирка клапанов применяется в ремонтных технологиях для чугунных седел, имеющих высокую твердость (свыше 55 HRC), а для порошковых седел (твердостью 35-40 HRC) необходимо использовать специальный резец с базировкой по отверстию во втулке под стержень клапана.

Всем привет! Давайтека сегодня поговорим о таком холиварном вопросе, как притирание клапанов. Процедура на просторах Драйв 2, мягко говоря, популярная — я еще не видел ни одного описания капильного ремонта ДВС, в котором не упоминался бы этот «ритуал»! Причем поговорим мы скорее даже не о самом притирании, а о тех вещах, которые вызывают его необходимость.

Для начала давайте посмотрим, как устроен узел клапан-седло в геометрическом плане:

Видим кучу фасок (причем на седле может быть не фаска, а радиус)

Про геометрию седла и влияние ее на работу ДВС много и исключительно доходчиво писал Barik-CZ , я же хочу обратить внимание на несколько ключевых для ресурса ГБЦ моментов: 1. Клапан подтягивается к седлу при помощи возвратной пружины

2. Отношение силы прижима клапана к площади фаски на седле дает удельное давление клапана на седло. 3. Через фаску на седле происходит охлаждение клапана.

Как видим, все ключевые для работы ГБЦ моменты упираются в две фаски — на тарелке клапана и на седле.

Что будет, если фаска на седле окажется неравномерной? Удельное давление в разных точках седла будет различным, в зоне с максимальным давлением износ будет существенно быстрее, чем в соседних. Как следствие нарушение герметичности, прорыв горячих газов с одновременным резким ростом температуры клапана в зоне прорыва газов и практически нулевого охлаждения в ней же. Как итог — прогорание клапана.

Ремонт ГБЦ

С вопросом «Кто виноват?» разобрались. Далее прямо по Чернышевскому – будем решать следующую проблему: «Что делать?». Вариантов, в зависимости от характера неисправности, множество. Иногда требуется заменить целиком «голову», иногда – только прокладку, клапан и т. п. На ранних этапах неисправности можно обойтись добавлением в смазку специальной присадки Suprotec Active Plus. Она защитит пары трения: шток – направляющая клапана, шейки – подшипники распредвала, кулачки – толкатели и т.д.

Присадка Супротек Актив Плюс Бензин для бензинового двигателя

Присадка для бензиновых и газовых двигателей с пробегом более 50 000 км. Может применяться для форсированных и турбированных двигателей.

Диагностика

Любой ремонт начинается с диагностики. Внешний осмотр не дает возможность выявить все неисправности, поэтому требуется выполнить снятие головки блока цилиндров. Узел нужно полностью перебрать, проверяя степень износа каждой детали. Дефектные элементы необходимо заменить новыми.

Следует учитывать, что модели современных двигателей сильно различаются по конструкции, поэтому снимать головку блока цилиндров ВАЗ нужно иначе, чем аналогичный узел у Mercedes или Subaru. Подробная инструкция для каждой модификации содержится в руководстве по ремонту автомобиля.

Клапаны

Замена клапанов возможна только при снятой ГБЦ, иначе извлечь их невозможно. Также нужно демонтировать распределительный вал ГРМ. Свечи зажигания рекомендуется выкрутить, чтобы случайно не повредить их.

Чтобы «рассухарить» клапан, необходимо купить специальный инструмент. Некоторые мастера «старой школы» проделывают эту операцию с помощью молотка. Категорически не рекомендуем подобный метод, поскольку он чреват серьезным повреждением клапана.

Извлеченную деталь необходимо очистить от нагара и тщательно осмотреть. Если износ превысил допустимый уровень (информация указывается в руководстве по ремонту), клапан нужно заменить новым. Если износ элемента не достиг критического уровня, можно очистить и притереть его.

Седло клапана тоже нужно проверить на наличие прогаров. Если каверны нельзя устранить притиркой, деталь обрабатывается шарошкой с помощью дрели, а затем притирается с помощью специальной абразивной пасты.

Важный момент: если у вас нет достаточных навыков в работе с металлом, и элементами двигателя автомобиля в частности, лучше не рисковать. Поручите ремонт головки блока цилиндров профессионалам. Неквалифицированные действия могут усугубить ситуацию.

Прокладка

Если прокладка головки блока цилиндров повреждена, требуется замена. Как-то отремонтировать эту деталь невозможно. Конечно, эпоксидная смола клеит все, но в следующий раз просто так разобрать двигатель не получится.

При установке новой детали затяжку головки блока цилиндров нужно выполнять очень внимательно и аккуратно. Необходимо использовать ключ с динамометром, чтобы строго соблюсти момент приложения силы. Информация указана в руководстве по ремонту для каждой модели мотора.

Замена ГБЦ

При особо серьезных повреждениях поможет только замена головки блока цилиндров новым узлом. Цена элемента сильно отличается для разных моделей. Например для машин ВАЗ, это от 12 000 до 30 000 рублей. Конечно, можно купить б/у деталь: она обойдется почти втрое дешевле, но потребуется тщательно проверить ее на наличие скрытых дефектов.

Руководство по ремонту

Любое руководство по ремонту данного узла подразумевает его демонтаж и установку. Если вы не знаете, как снять ГБЦ, то может более подробно почитать об этом в нашей статье . Обо всех остальных способах ремонта вы можете узнать ниже.

Замена клапанов ГБЦ

Процедура рассухаривания и замены клапанов по статистике чаще всего проводится на старых отечественных авто и иномарках. Но она является актуально и для более новых машин как российского, так и зарубежного производства. Для этого вы должны знать, как минимум, как происходит снятие и установка головки блока цилиндров. Чтобы заняться рассухариванием, следует купить специальный прибор, который так и называется — рассухариватель. Он может иметь разную конструкцию для определенной модели машины.

Если рассухаривателя у вас нет, то можно воспользоваться обычной металлической трубкой. Диаметр трубы должен составлять около 2 см. Под клапан следует подставить опору в камере сгорания. Головку БЦ поставьте на пол. Затем подставьте трубку на верхнюю часть клапана, ударьте по ней молотком. Ударив несколько раз, так называемые сухари рассыпятся и освободят пружинку. Пружинки демонтируются, после чего вынимаются сами клапаны. Их замена и установка происходит в обратной последовательности.

Замена втулок

Замена втулок осуществляется в том случае, когда эти элементы отработали свой ресурс эксплуатации. Для демонтажа следует использовать специальную оправку. Втулки без проблем демонтируются, мы рекомендуем покупать новые втулки диаметром на 0.05 см больше родных.

Для установки новых втулок вам потребуется:

  • оправка для установки;
  • смазка (можно использовать обычное моторное масло);
  • молоток.

ГБЦ устанавливается на подставку, а втулки смазываются смазкой. ГБЦ желательно нагреть до 100 градусов, для этого можно использовать электрическую плитку. Чтобы втулки еще легче вошли, можно поместить их на тридцать минут в морозильную камеру (до того, как смазать маслом). Когда все втулке заменены, нужно подождать какое-то время, пока головка остынет. Необходимо, чтобы клапаны не болтались, но и не заедали, в противном случае ремонт ГБЦ будет бесполезным.

Притирка клапанов

Если вы уже знаете, как осуществляется снятие и установка головки блока цилиндров, то завершающим этапом ремонта будет притирка клапанов и проверка герметичности прокладки. После замены данных элементов их притирка делается с той целью, чтобы эти элементы наиболее плотно прилегали к седлам.

Вам необходимо будет приобрести притирочную пасту, затем этим веществом нужно обработать клапан со всех сторон. После этого клапан устанавливается в головку.

Затем клапан необходимо будет вращать, для этого можно воспользоваться одним из наиболее актуальных методов.

  1. Первый метод — дедовский. Можно использовать кусочек шланга, который должен подходить под диаметр клапана. Шланг зажимается между ладонями и вращается сначала в одну, потом в другую сторону, поочередно. Такой метод является не особо удобным, ведь он был актуален не менее 30 лет назад.
  2. Современный метод. Чтобы облегчить этот процесс, можно использовать специальное приспособление для притирки элемента, продается в любом автомобильном магазине. Таким образом притереть клапан будет гораздо легче.

Чтобы понять, что клапан достаточно притерся, необходимо оценить визуально поверхность места установки и торцевой части клапана. Она должна быть матовой и непрерывной.

Что касается герметичности ГБЦ, то после замены прокладки этому моменту также следует уделить внимание. Герметичность проверяется путем залива керосина или топлива во впускной и выпускной коллекторы

Если все сделано качественно, то в течении 5-7 минут из под клапанов ГБЦ не будет вытекать жидкость, это является показателем.

Как проверить притирку клапанов

По окончании выполнения притирки клапанов обязательно нужно выполнить проверку качества притирки. Это можно сделать одним из двух методов.

Метод первый

Описанный ниже способ наиболее является наиболее распространенным, однако он не всегда покажет правильный результат со 100% гарантией. Также его невозможно использовать для проверки качества притирки клапанов у двигателей, оснащенных клапаном EGR.

Так, для выполнения проверки необходимо положить головку блока цилиндров на бок, таким образом, чтобы отверстия колодцев, к которым присоединяются коллекторы, «смотрели» вверх. Соответственно, клапана будут располагаться в горизонтальной плоскости, а их крышки будут расположены вертикально. Перед выполнением проверки выполненной притирки клапанов необходимо с помощью компрессора осушить выходы клапана, чтобы обеспечить наглядность возможного вытекания топлива из-под них (то есть, чтобы вертикальная стенка была сухая).

Далее необходимо в вертикально расположенные колодцы заливать бензин (а еще лучше керосин, поскольку он обладает лучшей текучестью). Если клапана обеспечивают герметичность, то из-под них залитый керосин не будет просачиваться. В случае, если же топливо даже в малых количествах просачивается из-под клапанов — необходимо выполнить дополнительную притирку или другие ремонтные работы (зависит от конкретной ситуации и диагностики). Преимущество этого метода заключается в простоте его выполнения.

Однако такой метод имеет и свои недостатки. Так, с его помощью невозможно проверить качество притирки клапанов при работе двигателя под нагрузкой (просачивание газов под нагрузкой). Также его нельзя использовать для двигателей, оснащенных клапаном ЕГР, поскольку их конструкция подразумевает наличие в одном или нескольких цилиндрах соответствующих клапанов, через которые топливо и выльется наружу. Поэтому проверить герметичность данным способом не получится.

Метод второй

Второй метод проверки качества притирки клапанов является универсальным и наиболее достоверным, поскольку позволяет проверить прохождения газов через клапана под нагрузкой. Для выполнения соответствующей проверки необходимо расположить головку блока цилиндров «вверх ногами», то есть, таким образом, чтобы выходы (отверстия) клапанов были сверху, а отверстия колодцев коллекторов — сбоку

Далее нужно налить небольшое количество топлива (в данном случае неважно, какое именно, и даже неважно его состояние) в полость выхода клапанов (своеобразная тарелка)

Взять воздушный компрессор и с его помощью подать в боковой колодец струю сжатого воздуха. Причем необходимо подавать сжатый воздух как в отверстие впускного коллектора, так и в отверстие выпускного коллектора. Если притирка клапанов была выполнена качественно, то из-под них не будут выходить пузырьки воздуха даже под нагрузкой, которую обеспечивает компрессор. Если же имеют место воздушные пузырьки — значите, герметичности нет. Соответственно, притирка была выполнена некачественно, и необходимо выполнить доработку. Описанный в данном разделе метод является чрезвычайно эффективным и универсальным, его можно использовать для любых двигателей.

Заключение

Притирка клапанов — несложная процедура, с которой может справиться большинство автовладельцев, особенно имеющих навыки ремонтных работ. Главное при этом иметь соответствующие инструменты и материалы. Пасту для притирки можно сделать самостоятельно, или же купить уже готовую. Однако второй вариант предпочтительнее. Для проверки качества выполненной притирки желательно использовать воздушный компрессор, обеспечивающий проверку просачивания газов под нагрузкой, это более качественный подход.

Источник

Шарошка для удаления выработки

С помощью этого инструмента производится восстановление седел клапанов. Чтобы определить, нужно ли воспользоваться шарошкой, или можно обойтись без нее, следует осмотреть седла. Они могут быть покрыты нагаром и раковинами, но если фаски имеют правильную коническую форму, можно сразу переходить к притирке, в противном случае, если фаски скруглены или на них имеются ступеньки, потребуется придать им правильную форму при помощи шарошки.

Статья в тему: Как поменять термостат на автомобиле ВАЗ своими руками

Поскольку формы и размеры седел на разных головках различны (например, у ВАЗ-2106 и ВАЗ-2109), нужно подобрать подходящий инструмент. Обработку седел можно провести вручную или, для экономии времени, с помощью дрели. Для этого шарошка закрепляется в патроне, как обычное сверло, и под ее воздействием удаляется поверхностный слой металла. Сигналом к прекращению удаления выработки служит появление блестящего ровного круга, по форме соответствующего тарелке клапана.

На видео можно посмотреть, как седла обрабатываются шарошкой.

Стандартный набор инструментов для притирки

Самым важным инструментом является абразивная, или алмазная паста. Ее необходимо наносить на кромку клапана – паста создаст эффект наждачки и позволит быстрее притереть тарелку к седлу.

По типу обработки пастообразный состав отличается размером абразивных элементов – от крупнозернистого до мелкозернистого. Крупноабразивная используется для первичной притирки. Финишная притирка осуществляется с помощью мелкозернистой пасты – тогда головка компонента будет плотно установлена на посадочное место.

Следующим шагом будет выбор инструмента для работы. Притирка может осуществляться посредством:

  • Электродрели.
  • Деревянного приспособления с присосками.
  • Пневматического инструмента.
  • Специальной пневмомашинки для пристукивания.

У мастером-любителей наибольшей популярностью пользуется электродрель для притирки – из-за своих доступности и универсальности. В ремонтных мастерских может быть использован специальный станок для шлифовки фаски.

Обработка седел и их восстановление требуют применения особого инструмента. Это шарошка для удаления выработки – приспособление, сделанное по форме посадки клапана. Шарошка надевается на дрель, так как сверло обычно имеет некрупные размеры.

Инструмент используется в том случае, если головки клапанов повреждены вследствие прогара.

Также потребуется рассухариватель, чтобы снять «сухари» – детали, соединяющие тарелки пружины с клапаном.

Притирка клапана

Пасты для притирания клапанов

Не многие автомобилисты видели непосредственно процесс ремонта головки блока, не говоря уже о самой притирке клапана. Этот процесс достаточно трудоемкий, если делается вручную. Станочный метод, конечно, намного проще, но не всегда эффективный в использовании.

Справа притёрт, а слева ещё нет!

Для того чтобы притереть клапана к седлу необходимы некоторые инструменты и знания. Так, потребуется специальное приспособление для шарошки седел, абразивная паста, а также умение притирать. Рассмотрим, непосредственно сам процесс притирки клапана к седлу:

Этапы процесса шарошки седла клапана

  1. При помощи шарошки и фрезы (ручной или автоматической) нарезаем фаску на седле под определенный клапан.

Ручной фрезер для нарезки фаски седла

На специальном стенде проходит обработка фаски клапана

Нанесение притирочной пасты

Инструмент для притирки клапана к седлу

Наносим пасту для притирки клапана

Зачем нужна притирка?

Нанесение пасты со средней зернистостью на клапан для притирки

Это делается, чтобы при закрытом впускном клапане в цилиндр не попадала топливная смесь сверх нормы. Если это происходит, то двигатель получает слишком много горючего, что может повлиять на работоспособность и расход.

Идеально притертый клапан к седла

Если плотно не закрывается выпускной клапан, то топливная смесь теряет не только воздух, который поступил в цилиндр, а еще и обратно всасывает выхлопные газы, что способствует скорому прогоранию клапанов. Поэтому, чем лучше сцепка клапана с седлом, тем меньше проблем будет с системой впрыска и выпуска отработанных газов.

Выбор абразивной пасты

Пасты для притирки клапана разных производителей и зернистости

Существует несколько видов абразивной пасты, которая используется для притирки клапанов. Рассмотрим, все варианты, которые можно применять:

  • Крупнозернистая абразивная паста . Применяется для первоначальной обработки седел после шарошки. Средняя стоимость 200-250 рублей/тюбик. Рекомендованные производители – Fabo, Abro, Expert, Грин-слоу, Профессионал, Индастриал.
  • Паста со средней зернистостью . Применяется для чугунных и седел с твердой стали. Используется после обработкой крупнозернистой. Стоимость составляет – 190-220 рублей/шт. Основные производители – ABRO, Fabo, Профессионал.
  • Паста с мелкой зернистостью . Применяется для финальной обработки фаски клапана. Стоимость – 200-300 рублей/тюбик, в зависимости от производителя. Выпускают пасту – Abro, Эффект, Expert, Алмазка.
  • Полировочная паста . Используется достаточно редко, в тех случаях, когда необходимо загладить поверхность. Стоимость – 100-200 руб./шт. Производители, которые выпускают: Абро, Профессионал.

Рекомендации

Так, первой убираются все крупные шероховатости и неровности, а вторая – доводит до максимального эффекта. Хотя, если клапана не меняются, то можно пройти среднезернистой пастой, а потом завершить процесс – полировочной.

Паста производства АБРО GP-201, которая имеет сразу два вида: мелкозернистую снизу и крупнозернистую — сверху

В обязательном порядке, после прохождения любой пастой необходимо смывать как сам материал, так и остатки стружки, которая обычно, темного цвета. Это необходимо для того, чтобы достигнуть максимального эффекта, а также посмотреть, еще притирать клапан или уже достаточно.

6*
