Выбор и установка блокиратора кпп (акпп)

Авторские штыревые блокираторы дверей от Лаборатории Андрея Кондрашова

Любой угон начинается с попытки проникнуть в салон автомобиля. Угонщик имеет возможность несколькими способами попасть в машину:

1. Сворачивание замка водительской двери. В личинку загоняется заготовка, по профилю схожая со штатным ключом и физической силой, используя рычаг, сопряженный с заготовкой, ломаются запорные штифты. Это самый распространенный способ,  который дает практически 100%  результат.  В любом случае, после угона замки при продаже будут меняться на новые и их особо не жалеют.
2. Безаварийное открытие отмычками. В отличие от первого способа вскрытие происходит специальными декодерами, без повреждений замков.  Используется при угоне люксовых автомобилей профессиональными группами. Данный способ требует большего времени, подготовки и финансовых затрат, но уводит угонщиков от отягчающих обстоятельств “вскрытие со взломом”.
3. Открытие двери изнутри после разбития стекла. Так же наиболее распространенный способ проникновения в автомобили японского производства. Европейские и американские автомобили, как правило, имеют штатную защиту от данного способа, которая называется “двойное запирание”, когда в режиме штатной охраны внутренняя ручка физически отключается от замка.
4. Электронный взлом штатного радиоканала. Несмотря на постоянное развитие систем безопасности, часть марок и моделей автомобилей до сих пор имеют электронную уязвимость штатного радиоканала.  Два основных способа:
   • Кодграббер. После постановки в охрану со штатного пульта, код перехватывается и вычисляется верный код на снятие.
   • Ретранслятор. Если используется т.н. “бесключевой доступ” возможна передача сигналов от ключа к машине на большом расстоянии.
5. Трафаретный способ. Используется для 100% вскрытия штатного замка, и делится на два способа:
   • В двери в нужном месте по трафарету сверлится отверстие, которое проходит через тело самого замка. Через полученное отверстие злоумышленник получает доступ к ригелю или элементам, блокирующим штатный замок. Воздействуя на них, штатный замок открывается.  Отверстие в последующем шпаклюется, подкрашивается и полируется.
   • Используя уязвимость конструкции штатной ручки происходит доступ к запорным элементам замка. При этом замок открывается, не смотря на двойное запирание.

Существуют “полумеры”, которые могут перекрыть часть способов, как например:

• блокировка штатного радиоканала
• демонтаж личинки двери водителя
• электронная блокировка штатных замков

Увы, эти методы, даже в совокупности не спасают от, например, трафаретного способа. Пример попытки угона трафаретным способом.

Пример вскрытия замка трафаретным способом:

Существует единственный способ не дать попасть угонщику в салон машины — это закрыть дверь отдельным независимым устройством. Дверные блокираторы (штыри) разработаны Лабораторией Кондрашева, конструкция вместе с контроллером защищены патентом РФ. Производятся по нашему заказу и отсутствуют в розничной продаже.

• Сайт Лаборатории Кондрашова — перейти.
• Сертификат АвтоПартнера от Лаборатории Кондрашова — перейти.

Предназначение блокиратора рулевого вала

При активации устройство фиксирует вал рулевой колонки в определенном положении, полностью исключая его вращение или оставляя возможность поворота на несколько градусов.

Конструкции блокираторов рулевого колеса

Блокираторы изготавливаются под каждую конкретную модель автомобиля или рулевой колонки.

На сегодняшний день на рынке представлены блокираторы рулевого вала нескольких конструкций:

1. Штыревой механический блокиратор. Основой устройства является корпус муфты, изготовленный из углеродистой стали, который устанавливается на рулевом валу в районе педального узла. В корпусе имеется отверстие, в которое вставляется стержень блокиратора, фиксирующийся замком. Для снятия блокиратора необходимо вставить в замок ключ, открыть его и выдвинуть штырь наружу. Одним из самых распространённых устройств такого типа является блокиратор “Гарант”, который производится российской компанией “Флим”. Может использоваться как обычный ключ с бородкой, который вставляется в скважину. так и оригинальный дисковый ключ с выемками.
2. Бесштыревые устройства, конструктивно сходные с блокираторами приводов переключения скоростей на коробках передач. Блокировка вала выполняется выдвижным ригельным устройством с диаметром около 10 мм, изготовленным из высокопрочной стали. Плюсом таких блокираторов является незаметность, поскольку в пространстве возле ног водителя имеется только малогабаритная замочная скважина. Примером такого устройства может служить “Гарант Форт”. Работа такого устройства проще, чем штыревого, поскольку для блокировки и освобождения вала достаточно простого поворота ключа в одну или другую сторону. При этом в конструкции имеется специальный предохранитель, исключающий самопроизвольное запирание вала.
3. Электромеханические блокираторы, устанавливаемые на место штатного замка зажигания. К категории таких устройств относится “Гарант Бастион”.

Еще несколько общих особенностей, связанных с установкой

Эффективность работы блокиратора капота подчас сильно зависит от профессионализма и добросовестности установщика (можно поставить зависимость от условий работы и еще от многого другого, но мне кажется, каждый понимает, о чем речь). Это общее правило для всех универсальных конструкций, ничего уж тут не поделать.

Для механических моделей желательно:

• Обеспечить скрытность установки личинки. Дело даже не в том, чтобы спрятать саму личинку, а в том, чтобы не дать злоумышленнику добраться до бронировки и достать трос.

• Использовать стопорное кольцо со стороны моторного отсека.

• Грамотно проложить и закрепить трос в подкапотном пространстве (иногда специального крепежа бывает недостаточно, но в любом случае оставаться лишнего не должно), не дать возможности добраться снаружи до троса и поддеть.

Для электромеханических моделей требуется грамотно проложить и закрепить трос, что означает не только не дать поддеть его снаружи, но и обеспечить работоспособность в различных температурных режимах (укладывать плавно, без чрезмерных перегибов).

Особый момент — сокрытие страховочного тросика. Это уже из области искусства. Владельцы, как правило, забывают, а иногда даже не подозревают о факте его существования.

Если есть специально разработанные для определенных автомобилей дополнительные элементы, то их нужно применять и причем по назначению.

Кроме того, установка замка капота, как ни странно, наиболее рискованное мероприятие для внешнего вида автомобиля. Забытый под капотом инструмент так и норовит оставить на крышке капота неизгладимые следы. То же самое может произойти во время технологически непродуманной процедуры крепежа запорного элемента замка к крышке капота.

Переходим к рассмотрению наиболее популярных и распространенных изделий данного профиля, рассмотреть все имеющиеся не представляется возможным. Рассматривать будем группами.

Как поставить

Блокировка КПП, как уже было рассказано, бывает двух видов и различается его местом установки. Блокиратор КПП можно установить прямо в салоне автомобиля на самой ручке переключения передач.

При установке блокиратора в моторном отсеке или под капотом, добраться до него будет не просто, однако именно это то, что нужно.

Блокиратор, который устанавливается в салоне имеет несколько минусов:

• работа с системой безопасности проводится непосредственно в салоне, соответственно вор будет пытаться вскрыть автомобиль и замок, а также открутить крепежи;
• с блокированной системой КПП все равно можно уехать, а позволяет это сделать трос, который идет от ручки до КПП, в результате чего можно переключить скорость в ручном режиме.
• трос можно отключить с рычага и включить нужную скорость, соответственно уехать, не пользуясь рычагом КПП в салоне.

Мнение специалиста:

– Практика показывает, что даже самое сложное и хитроумное устройство может оказаться бесполезным, если его установка была произведена неграмотно, – рассказывает наш консультант Виктор Панюков. – Современная противоугонная электроника очень сложна и требует специальных знаний. Сэкономив на установке и обратившись в “гаражный” сервис, вы рискуете остаться без должной защиты. Хочется еще раз подчеркнуть, что одно-единственное противоугонное устройство малоэффективно. Несколько таких систем, объединенных в единый комплекс, значительно повысят сопротивляемость машины угону. Разумеется, оптимально подобрать комбинацию устройств для конкретного автомобиля может только специалист.Автор Леонид ПАЩЕНКО Издание Клаксон №6 2007 год

Штыревые блокираторы капота Defen Time

Электромеханический замок капота позволит не только защитить подкапотное пространство, но и обеспечивает дополнительную блокировку зажигания. Универсальность конструкции, надежность, качество изготовления и качественные материалы делают этот замок полезным в формировании охранного комплекса автомобиля.

Что дает замок капота?

Недоступность моторного отсека является важным элементом защиты автомобиля от угона. Защита подкапотного пространства, как правило, создает серьезные препятствия для угонщика:

• не дает обеззвучить сирену автосигнализации
• не позволяет восстановить блокировки двигателя, расположенные под капотом
• не позволяет завести автомобиль, используя автономную (не штатную) систему управления двигателем (т.н. «паук»), а также автономную систему питания
• не позволяет произвести замену контроллера управления двигателем (для обхода штатного иммобилайзера)
• делает недоступным диагностический разъем (в тех случаях, когда он находится под капотом), затрудняя выявление блокировок и манипуляции со штатным иммобилайзером
• значительно затрудняет угон на том этапе, когда автосигнализация уже обезврежена (вскрыт или подобран код радиоканала), но под заблокированным капотом остается невосстановленная блокировка двигателя.

Положение замка при ударе

• Безопасен при ДТП.
• Конструкция замка не препятствует открытию капота при различных деформациях в аварийных ситуациях.

Особенности замка капота Defen Time

Отличительной чертой замков капота Defen.Time является то, что с их помощью капот блокируется механизмом, дополнительным к штатному замку

Это особенно важно на тех моделях автомобилей, где штатный замок капота и трос его открывания доступны для угонщика со стороны радиаторной решетки (ВАЗ 2110, большинство японских автомобилей — Toyota, Mitsubishi, Subaru и др.)

Такая конструкция позволяет эффективно заблокировать капот на тех моделях автомашин, где трос открывания штатного замка имеет очень малый ход, например BMW, Audi (конструктивно очень сложно заблокировать штатный трос от несанкционированного перемещения при его способности к вытягиванию, наличии податливой оплетки и нежестких мест крепления).

Кроме того, это поможет защитить капот на автомобилях с нестандартными штатными замками (например, Ford Focus, где капот открывается ключом, или Jeep Wrangler, где капот закрывается не на замок, а на пружинные защелки).

На многих автомобилях, где передачи в КПП переключаются тросовым приводом (Hyundai, Mitsubishi, Toyota и др.) замок капота является более действенной защитой от угона, чем замок КПП (для эффективной защиты от угона замок КПП обязательно должен быть дополнен замком капота, чтобы сделать невозможным переключение передачи из-под капота).

Для удобства установки и обеспечения высокой эффективности охраны на разных моделях автомобилей выпускаются разные варианты запорного механизма и дополнительные аксессуары.

Новое поколение замков капота автомобиля defen.time V5

Новый универсальный электромеханический замок капота DefenTime V5 предназначен для блокировки доступа в подкапотное пространство и багажник автомобиля.

• Повышенное тяговое усилие электромеханического редуктора.
• Защита электродвигателя от перегрева и перегрузок.
• Улучшенная система страховочного троса.
• Пыле-влагозащищенный корпус с возможностью полной герметизации.
• Инновационная муфта передачи момента вращения от электродвигателя.

Самые лучшие замки

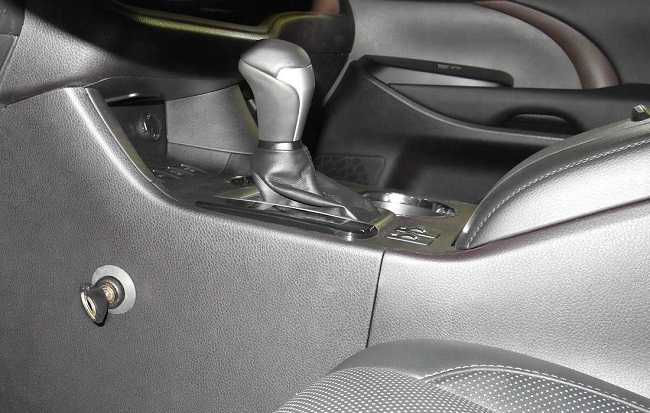

На фото: механический блокиратор КПП

Плюсы:

• хорошая защита;
• доступная цена;
• высокое качество;
• европейская сборка.

Минус:

2. Mul-T-Lock (КПП)

Плюсы:

• система безопасности автомобиля запатентована;
• удобно водителю;
• минимизирован риск рассверливания.

Минусы:

• несопоставимо большая стоимость;
• автомобиль может быть вскрыт через капот, что ведет к необходимости установления еще одного капотного запирающего замка.

Плюсы:

• монтаж проводится скрытно;
• безопасный обмен сигналами;
• длительность службы.

Минус:

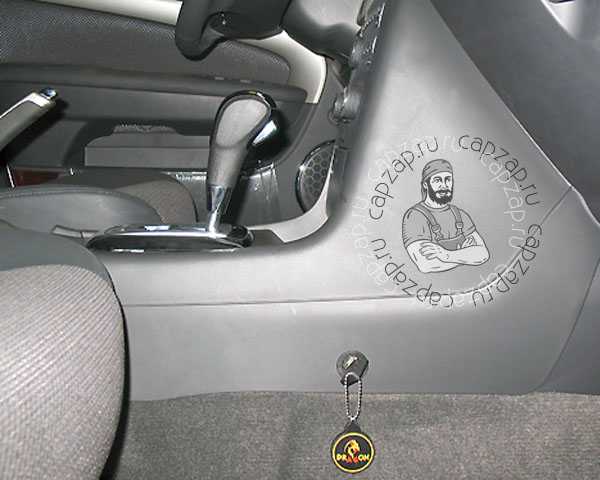

4. Dragon (КПП)

Плюсы:

• не подлежит несанкционированному вскрытию;
• простота монтажа;
• надежность в эксплуатации.

Минусы:

• требуется дополнительная установка блокиратора капота;
• высокая стоимость.

Плюсы:

• нельзя взломать при помощи отмычек;
• бюджетная стоимость;
• универсальность.

Минус:

Плюсы:

• надежность;
• бюджетная стоимость;
• простота монтажа.

7. Fortus Mul-T-Lock (руль)

На фото: блокиратор руля Mul-T-Lock
Плюсы:

• надежность;
• не портит вид салона;
• легкость монтажа;
• полноценная защита от проникновения.

Минус:

Плюсы:

• высокая степень защиты;
• небольшая стоимость;
• взломоустойчивость.

Минус:

Плюсы:

• бюджетная стоимость;
• простота эксплуатации;
• взломоустойчивость.

Плюсы:

• долговечность;
• простота использования.

Минус:

11. Fortress Lock (капот)

На фото: блокиратор капота Fortress Lock
Плюсы:

• универсальность – подходит для автомобилей всех марок;
• механизм обладает системой предотвращения обрыва троса;
• долгий срок службы.

Минус:

Плюсы:

• высокая надежность;
• антикоррозийное покрытие;
• устойчивость к взлому.

Минус:

Плюсы:

• долговечность;
• надежность;
• подходит для тяжелых, больших капотов.

Минус:

Плюсы:

• надежность;
• удобство в эксплуатации;
• долговечность.

Минус:

Плюсы:

• эффективность;
• ключ высокой секретности.

Минус:

Механические противоугонные системы для автомобилей – рейтинг

Блокиратор педали тормоза «Стальной пес» Устройство устанавливается на педаль любой машины, тем самым блокируя рабочий ход. Простое и надежное средство. Толщина блокиратора 5 мм. Обычно угонщики не связываются с этим средством защиты не желая тратить драгоценное время. Потому, что такой блокиратор невозможно вскрыть. Только пилить или врывать!

Блокиратор педали тормоза block lock Замковый механизм Швейцарской фирмы. При установке на педаль прочно блокирует ее и не позволяет запустить двигатель, переключать передачи в АКПП. Крепится и снимается легко при помощи ключа. Защищен от силового воздействия. Его невозможно сломать. Замок имеет более двух миллиардов комбинаций. Компактен, универсален, эстетичен. Легко устанавливается и снимается.

Falcon электромеханический замок Главное преимущество – это нержавеющая сталь. Подходит для любой двери. Устройство долговечно, работает при любой температуре от -40 до +50. Очень прочный, имеет силу удержания до 500 кг. Такой запорный механизм для дверей совершенно надежен. Значительная секретность не позволяет вскрытия отмычкой.

Замок на КПП mul-t-lock

Замок на КПП mul-t-lock

Блокиратор КПП предназначен для блокировки коробки передач и механической и «автомата». Имеет высокое качество и секретность. На практике видно, что эти замки хорошо препятствуют угону автомобилей. Выпускаются разных видов для любых моделей авто. Личинка замка mul-t-lock располагает достаточно большим количеством комбинаций. Всего имеется четыре вида блокировки КПП:

• штыревой; бесштыревой; универсальный; индивидуальный.

«Гарант Консул» – блокиратор коробки передач Этот замок надежно блокирует коробку передач в одном положении, что не дает возможность движения автомобиля. Устройство бесштыревое, несъемное. Для разблокировки достаточно повернуть ключ. Замок имеет 1,9 миллиардов комбинаций. Блокиратор коробки передач Гарант невозможно вскрыть отмычкой или выломать. Эстетичен, не портит внешний вид салона.

Механический блокиратор рулевого вала Гарант Это секретный механизм, способный уберечь машину от угона. Единственный недостаток – это трудный монтаж, что в свою очередь и отпугивает автоугонщиков от кражи. Считается лучшим противоугонным средством. Имеет две линейки выпуска:

• Ггарант блок люкс; Гарант CL.

Эти модели имеют разные уровни криптостойкости, различную эргоэкономику и предназначены для разных моделей авто.

Bear lock замок

Bear lock замок

Механические противоугонные системы этой фирмы имею высокий уровень защиты. Главный и основной интерес заключается в том, что замок Bear lock блокирует все автомобильные узлы. Замок не съемный, разблокировка производится при помощи ключа. Разработчики предусмотрели монтирование замков на любые популярные модели авто. При этом совершенно не наносится ущерб машине. Повышенная секретность замка исключает взлом отмычкой. Особо прочная сталь выдерживает любые >механические деформации.

Megalock – механический замок капота Механический замок, который блокирует капот дополнительным запором. Отличается простой установкой на любую модель автомобиля. Не поддается вскрытию отмычкой. Личинка стального замка защищена от высверливания. Крепление возможно как «торцевое», так и «боковое». На сегодняшний день – угон автомобилей является бичом для автовладельцев. Механические средства защиты от угона предназначены для препятствия физического проникновения в машину и к главным элементам авто. Существуют лучшие механические противоугонные устройства для автомобилей:

• противоугонная секретка (механическая или электронная); бесштыревой и со штырем замок на КПП; замок на капот; блокиратор двери; блокиратор на рулевое колесо.

Типы

Механические противоугонные устройства по функциональности делятся на три типа:

1. Устройства, защищающие от проникновения (исключают попадание злоумышленника в салон, под капот и в багажный отсек);
2. Изделия, исключающие передвижение машины (буксировку в том числе);
3. Системы, блокирующие управление транспортным средством.

Если приводить точную классификацию, то здесь стоит выделить следующие типы блокираторов:

На двери.

Изделия, принцип действия которых построен на запирании с помощью специальных штырей. Также продаются устройства, которые блокируют штатный замок.

Особенность — электромагнитный привод, который может подключаться к электронным охранным сигнализациям.

На капот.

Изделия выполняются в двух видах — заводского блокиратора или дополнительного замка. Главным управляющим элементом является жесткий трос, который двигается в специальной оболочке.

Механические противоугонные блокираторы капота в 90% случаев имеют электромеханическое управление, что гарантирует незаметность для окружающих и создание дополнительных проблем для злоумышленника.

Управление электромеханическим устройством берет на себя иммобилайзер. На новых моделях предусмотрены встроенные электрические приборы, которые при блокировке капота размыкают цепь питания силового агрегата.

На карданный вал.

Устройство, которое устанавливается на машинах с полным или задним приводом.

Изделие монтируется в салоне машины, а силовой узел — снизу (прямо под полом). Задача блокиратора — не допустить вращения руля или переключения коробки передач.

На КПП.

Механическое изделие, которое блокирует ручку КПП (для «механики» — в положении заднего хода, а для «автомата» — в позиции «Парковка»).

Блокираторы КПП изготавливаются со штырями или без штырей, адаптированными или не адаптированными.

Стоит ли пользоваться блокираторами рулевого вала? Обзор популярных моделей, особенности установки

Монтаж возможен в двух местах — под дном машины или в салоне.

Минус блокираторов в том, что в случае с «механикой» они дают возможность буксировать машину с выжатым сцеплением.

На рулевое колесо.

Задача — предотвратить угон автомобиля путем блокирования руля и педали.

Специальный прут монтируется на рулевом колесе и упирается в пол (педали), не давая управлять автомобилем.

Стоит отметить наличие автоматических блокираторов руля, которые устанавливаются в замке зажигания и срабатывают после изъятия ключа.

На всех автомобилях последних годов выпуска механический противоугонный блокиратор установлен по умолчанию (не путайте с тем, который устанавливается на рулевое колесо).

Главный недостаток — низкий уровень надежности. Если резко повернуть рулевое колесо в одну или другую сторону, то блокировка разрушается.

На тормозную систему.

Исключает работу гидроконтуров тормозной системы и электрической цепи. Некоторые узлы снабжены оповещением, которое напоминают автолюбителю об активации защиты перед выходом с машины.

На колеса.

Механизмы, которые монтируются снаружи автомобиля, предотвращая его движение и выкручивание фиксирующих болтов.

Такие изделия бывают нескольких видов — с фиксацией на шинах и с фиксацией на дисках.

Как показала практика, эти механические противоугонные устройства оказывают больше психологический эффект на злоумышленника. Чтобы попасть внутрь взломщик неизбежно тратит время на блокирующий механизм.

На педали.

Специальный замок, который не дает оперировать ни одной из тяг педалей автомобиля. Одевается конструкция сразу на три педали. При этом взломать такое изделие почти невозможно.

Теперь по подробней.

Механические средства защиты от угона автомобиля

Механическая противоугонная кнопка на автомобиле

Несколько способов защиты машины от угона:

• оборудование а/м скрытой кнопкой блокировки двигателя. Угонщик сразу не найдет ее, а долго искать не будет; парковка в освещенном месте; исключение видимости ценных вещей в машине; использование наклейки на окна, предупреждающие о том, что автомобиль находится под охранной сигнализацией; установка механических противоугонных систем; использование мигающие светодиоды, отпугивающие угонщиков; содержание автомобиля в ухоженном виде, по которому будет видно, что хозяин заботится о своей машине, и, вероятно, оснастил ее хорошей сигнализацией; хранение машины на платной стоянке или в гараже; всегда забирать ключи автомобиля с собой, даже если вышли из машины на полчаса.

Механические противоугонные устройства для автомобилей на педали

Блокиратор педали тормоза «Стальной пес»

Такой элемент имеет следующие свойства:

• повышенный уровень секретности; кодовый замок; большая трудность вскрывания; почти не подлежит демонтажу; не зависит от электрики; доступность при разрядке батареи; при потере ключа возникнет проблема с восстановлением кода вплоть до распила.

Механическая противоугонка для авто на педали имеет на два вида:

• внешний, крепится в верхнем положении, не позволяет нажать на педаль; внутренний, крепится при помощи особенного клапана, блокирует колеса.

Механическая противоугонная система на руль

Блокиратор руля автомобиля

Это способ блокировки рулевого колеса. Устройство в виде прута крепится на руль, упираясь противоположным концом в пол, не позволяя совершать поворот. Руль крепится в одном положении и, пока устройство остается на нем, невозможно изменить траекторию движения. Если механизм прикреплен одновременно на руль и на одну из педалей, то рулевое колесо вообще обездвиживается. Такие противоугонные механические устройства для автомобилей на руль по своим свойствам схожи с замками рулевого вала. И те и другие предназначены для блокирования начала движения.

Механическая противоугонная система на АКПП

Блокиратор на АКПП автомобиля

На сегодняшний день это самое популярное механическое средство от угона. Имеются блокираторы коробки передач почти на все автомобили. Все они адаптированы под конкретные модели и имеют повышенную прочность. Устойчивы к коррозии и перепадам температуры. Блокирует автомат в положении «Р» (парковка). Хорошо защищенная личинка замка не подвергается вандализму.

Блокиратор колеса автомобиля

Эти блокираторы делятся на несколько видов:

• так называемые «крабы». Имеют три крюка, охватывающих колесо с разных сторон. Универсальное противоугонное средство, но достаточно громоздкое; хорошо известные «Бульдог», «Капкан», «Багира» и др. Это самые надежные блокираторы, хотя и очень тяжелые (около 10 кг); блокираторы, использующие вентиляционные отверстия. Бывают в форме скобы и с употреблением штыря. Они компактны, имеют небольшой вес, удобны в эксплуатации.

Блокиратор колеса автомобиля

Такие противоугонные механизмы хорошо подходят для прицепов, домов на колесах и других безмоторных ТС.

Самодельные блокираторы капота

По статистике, чаще всего угон машин совершается после проникновения злоумышленника под капот. И это понятно: угонщикам проще завести машину, вскрыв капот, чем возиться с дверными замками. Сделать блокиратор капота своими силами вполне возможно.
