Для чего нужны в автомобиле сайлентблоки

Основные неисправности подвески | пособие автомобилиста

Какой выбрать сайлентблок

Многие водители в период эксплуатации своего автомобиля сталкиваются с необходимостью замены сайлентблоков, чего избежать никак нельзя. Как нет вечного двигателя, так и нет деталей с бесконечным ресурсом. А поскольку эластичный наполнитель подвергается большой нагрузке на сжатие и распрямление, то долговечность сайлентблока зависит от ряда факторов:

Прежде всего, это качество самого материала (резины или полиуретана). Резиновые элементы придает подвеске больше мягкости, тогда как у полиуретановых изделий высокая износостойкость.
От надежности склеивания промежуточной вставки к металлическим втулкам тоже многое зависит

Ведь если целостность узла нарушается, то его амортизационные свойства утрачиваются.
Большинство автолюбителей обращают внимание на марку резинометаллических шарниров и их стоимость. При этом каждый производитель дает свои рекомендации касательно использования деталей определенных фирм, которые прошли испытания и получили одобрение

Тем не менее в продаже не всегда можно найти оригинальные запасные части, в связи с этим водители останавливают свой выбор на сайлентблоках других производителей. На автомобильном рынке реализовано множество изделий от самых разных фирм, но далеко не каждая продукция отличается высокой эффективностью в нелегких российских дорожных условиях.

В последнее время изделия из полиуретана получили широкое распространение. Но оправдывает ли себя такая покупка или все же лучше отдать предпочтение привычным сайлентблокам с резиновым наполнителем?!

Что такое подвеска?

Подвеска — это совокупность устройств, обеспечивающих упругую связь между подрес­соренной и неподрессоренными массами  Подвеска уменьшает динамические нагрузки, действующие на подрессоренную массу. Она состоит из трех устройств:

  • упругого
  • направляющего
  • демпфи­рующего

Упругим устройством 5 на подрессоренную массу передаются вертикальные силы, действующие со стороны дороги, уменьшаются дина­мические нагрузки и улучшается плавность хода.

Направляющее устройство 7 – механизм, воспринимающий действующие на колесо продольные и боковые силы и их моменты. Кинематика направляющего устройства определяет характер перемещения колеса относительно несущей системы.

Демпфирующее устройство (амортизатор) 6 предназначено для гашения колебаний кузова и колес путем преобразования энергии колебаний в тепловую и рассеивания ее в окружающую среду.

Конструкция подвески должна обеспечивать требуемую плавность хода  иметь кинематические характеристики, отвечающие требованиям устойчивости и управляемости автомобиля.

Виды независимых подвесок

МакФерсон

Подвеска McPherson – самая распространенная подвеска передней оси современных автомобилей. Нижний рычаг соединен со ступицей посредством шаровой опоры. В зависимости от его конфигурации может применяться продольная реактивная тяга. К ступичному узлу крепится амортизационная стойка с пружиной, ее верхняя опора закрепляется на кузове.


Двухрычажная передняя подвеска

Поперечная тяга, закрепленная на кузове и соединяющая оба рычага, является стабилизатором, противодействует крену автомобиля. Нижнее шаровое соединение и подшипник чашки стойки-амортизатора дают возможность для поворота колеса.

Детали задней подвески выполнены по тому же принципу, отличие заключается лишь в отсутствии возможности поворота колес. Нижний рычаг заменен на продольные и поперечные тяги, фиксирующие ступицу.

Плюсы:

  • простота конструкции;
  • компактность;
  • надежность;
  • недорогая в производстве и ремонте.

Минусы:

средняя управляемость.

Двухрычажная передняя подвеска

Более эффективная и сложная конструкция. Верхней точкой крепления ступицы выступает второй поперечный рычаг. В качестве упругого элемента может использоваться пружина или. Задняя подвеска имеет аналогичное  строение. Подобная схема подвески обеспечивает лучшую управляемость автомобиля.

Пневматическая подвеска


Пневмоподвеска

Роль пружин в этой подвеске выполняют пневмобаллоны со сжатым воздухом. При пневматической подвеске есть возможность регулировки высоты кузова. Также она улучшает показатели плавности хода. Используется на автомобилях класса люкс.

Гидравлическая подвеска


Регулировка высоты и жесткости гидроподвески Lexus

Амортизаторы подключены к единому замкнутому контуру с гидравлической жидкостью. Гидравлическая подвеска дает возможность регулировать жесткость и высоту дорожного просвета. При наличии в автомобиле управляющей электроники, а также функции адаптивной подвески она самостоятельно подстраивается под условия дороги и вождения.

Что поставить?

Резиновый и полиуретановый сайленблок нового обраца

Если вы посмотрите в прайс-лист, то вы увидите одну интересную вещь. Сайлентблоки из резины и полиуретана имеют примерно сравнимую цену. Возникает законный вопрос, что поставить???  Наш опыт установки показал примерно следующее. Если Нива или Шнива используется как городской кроссовер, самым ужасным испытанием которого, это выбраться из сугроба во дворе, можно смело поставить полиуретан. Подвеска по городу будет очень острой, и  машину не будет таскать по колее. Если машина используется как внедорожник для охоты, рыбалки, деревни – лучше поставить резиновые сайлентблоки. На внедорожье артикуляция подвески заметно больше чем в городе, и резина ее переживает гораздо лучше. Только будьте честны хотя бы перед собой, ради дальнейшего комфорта в машине. Когда владельца внедорожника спрашиваешь, какой режим дороги предполагается?? Обычно слышишь ответ 50 на 50. То есть 50% асфальта, 50% его отсутствие. Но когда заглядываешь на днище в «секретные места» куда обычно забивается грязь, глина, песок…..выясняется что машина асфальта вообще никогда не покидала.

По установке верны все рекомендации, про которые я говорил в статье про сайлентблоки старого образца, поэтому добавить нечего. Сайлентблоки верхних рычагов остались дорестайлинговые. И поскольку они все также расположены близко к выхлопной трубе, мы предпочитаем ставить их резиновые, чтобы не заниматься «рукоблудством» с термоизоляцией и термоэкранами.

Совместные детали:  оси нижних рычагов нового образца

Что такое сайлентблок

Сайлентблок представляет собой резинометаллический шарнир с двумя втулками: внешней и внутренней. Между этими втулками находится резиновое наполнение из природного каучука или полиуретана в зависимости от типа шарнира.


Сайлентблоки

Стоит сказать, что многие водители в обиходе называют этот элемент «саленблок» или иначе. Правильное название идет от английского «silent block», что значит «тихий блок». Из названия понятно, что эта деталь служит для снижения жесткости соединения в конструкции подвески. Резиновая втулка играет роль демпфера, который гасит колебания и создает упругое соединение в местах крепления рычагов и элементов подвески.

Ремонт

Как уже было сказано, одной из наиболее распространенных проблем подвески Авео является появление шума, стука в ходе движения. Диагностику можно провести в сервисе – тем более, что для проведения некоторых ремонтных работ в дальнейшем все равно придется туда обращаться. Но также можно попробовать решить проблему своими силами. Рассмотрим наиболее вероятные причины появления стука задней подвески.

Стучит подвеска:

  • Звонкий стук задней подвески Авео Т255 иногда связан с неправильной установкой защиты.
  • Если на автомобиле открепился глушитель, необходимо установить деталь на место, надежно закрепив. Для проверки выхлопной трубы следует поставить машину на подъемник или загнать на яму и проверить каждый элемент крепления глушителя.
  • Осмотреть багажное отделение и место установки запаски – там может находиться инородный предмет, издающий шум.
  • Если первые три проверки не помогли выявить проблему и стук остается, возможно, причина в направляющих конструкциях.

Проверка направляющих конструкций:

  • В рычагах и усилителях балки могут быть небольшие дефекты механического происхождения.
  • Резьба фланцев рычагов может быть сорвана – ее необходимо восстанавливать или полностью менять детали.
  • На резинометаллических шарнирах рычагов также следов деформации (трещин, выпуклостей и пр.) быть не должно.

Также следует проверить следующие составляющие задней подвески:

  • Пружины – проверить на наличие трещин, визуально оценить состояние их опорных вкладок.
  • Амортизаторы – неисправные детали выдают масляные пятна. Для проведения дефектовки амортизатор нужно будет снять. Осмотреть резиновые втулки проушин крепления деталей.
  • Тормозные суппорты – если посторонний звук раздается во время торможения, причиной может быть раскрепившийся суппорт.
  • Ступицы колеса и подшипника – для проверки необходимо их раскачать, при этом не должно быть слышно постороннего шума.

Как снять балку задней подвески:

  1. Открутить и снять колеса.
  2. Снять крепежи тормозной трубки.
  3. Извлечь скобу.
  4. Достать датчик частоты вращения колеса из держателя проводов и отключить его.
  5. Выкрутить 2 крепления держателей троса привода стояночного тормоза.
  6. Затем выкрутить 1 крепление держателя к кронштейну балки подвески.
  7. Вывести наконечник оболочки троса из кронштейна на кузове.
  8. Наконечник снять с уравнителя и отодвинуть.
  9. Снять крепежи, находящиеся в нижней части.
  10. Аккуратно опустить балку и снять пружину.
  11. Снять крепления балки и демонтировать деталь.

Сайлентблоки

Сайлентблоками называют резинометаллические шарниры, они ставятся на различные запчасти. Основное назначение деталей – гашение вибрации, передаваемой подвеской в процессе движения. Сайлентблоки также могут быть причиной появления постороннего шума, детали меняются в случае износа.

Для замены рекомендуется использовать оригинальные запчасти или запчасти производства Lemforder. Также нередко авеоводы ставят более долговечные полиуретановые сайлентблоки фирм Asam, Febi, CTR, Nipparts или Mapco.

У стандартных сайлентблоков задней балки Авео есть одна особенность – они имеют прорези в боковой части, в которые со временем забивается грязь. Это, в свою очередь, может привести к появлению постороннего шума (стук, скрип подвески). Чтобы избавиться от него, рекомендуется заменить детали на идентичные, но без отверстия.

Для замены необходимо приготовить следующие инструменты:

  • набор ключей и отверток,
  • домкрат,
  • пресс,
  • WD40 для смазки.

Замена сайлентблока задней подвески

  1. Поставить машину на подъемник или смотровую яму (можно задействовать домкрат).
  2. Выкрутить пять болтов колеса, чтобы демонтировать его.
  3. Выкрутить гайку крепления шаровой опоры.
  4. Ключом открутить крепления рычага и потянуть его на себя.
  5. Снять 2 болта шаровой опоры (с машинами до 2009 г.в. понадобится ключ на 19; с авто, выпускавшимися позднее, необходим специнструмент).
  6. Демонтировать рычаг и заняться выпрессовкой – процедуру можно провести в сервисе или попробовать самому выбить деталь из рычага.
  7. Зачистить отверстия рычагов, после чего смазать их WD40.
  8. Запрессовать сайлентблок в рычаг прессом (можно использовать молоток с зубилом).
  9. Поставить рычаг на место и опустить машину.
  10. Максимально затянуть все крепления.

Задняя подвеска Шевроле Авео представляет собой целую совокупность узлов, деталей и механизмов, которые обеспечивают соединение кузова машины с дорожным полотном. Подвеска является составляющей шасси. При обнаружении дефектов задней подвески Шевроле Авео можно воспользоваться описанными в статье методами, установить причину неисправностей и самостоятельно устранить их.

Типы сайлентблоков

1. Классические неразборные — оснащены цельной рабочей частью и металлической обоймой внутри. Иногда деталь изготавливается с двумя обоймами: внутренней и наружной.

2. С технологическими полостями в резиновом вкладыше — предназначены для работы рычага на скручивание

Такой элемент нуждается в правильной запрессовке, так как важно, чтобы нагрузка равномерно распределялась по всей рабочей области

3. С крепежными проушинами — сайлентблок с другим видом крепления. Это симметричные запчасти, которые предназначаются для установки на определенную сторону.

4. Плавающие — конструкция напоминает механизм шаровой опоры. Деталь защищена пыльником. Такая комплектующая очень подвижна, что обеспечивает хорошую плавность хода. Монтируется на кулаки ступиц и рычаги.

Виды сайлентблоков

Производители предлагают два основных вида сайлентблоков: полиуретановые и резиновые.

Полиуретановые

Среди преимуществ данного материала стоит упомянуть его жесткую структуру. Благодаря этому, он выдерживает резкие перепады температур — не сохнет на жаре и не растрескивается на морозе. Полиуретан считается выносливее резины.

Однако, при всех своих достоинствах, полиуретан имеет и недостатки. Твердость материала приводит к довольно жесткой езде.

Уменьшенная пластичность вынуждает сайлентблок срабатывать несколько раз. Иногда можно услышать характерный скрип, возникающий из-за особенностей материала. Кроме того, полиуретановые комплектующие обойдутся в гораздо большую цену, чем резиновые аналоги.

Резиновые

Резиновые элементы подвески уже стали привычными для большинства автовладельцев. Они обеспечивают мягкую езду, да и стоят недорого. Комплектующие характеризуются прочностью и не требуют обслуживания. Резина боится низких температур, поэтому сайлентблоки могут трескаться на морозе.

Старые и новые сайлентблоки для Нива Шевроле

Верхний рычаг и сайлентблоки.

Резинометаллические шарнирные втулки (сайлентблоки) на всех Нивах до 2008 года имели отличную от современной конструкцию, причём конструкция и размеры изменились только для нижних передних.

Разбитые сайлентблоки старой конструкции

Ресурс сайлентблоков старой конструкции составлял от двух до трёх лет, в зависимости от интенсивности эксплуатации и климатических условий.

После 2008 года

На новых деталях диаметр внутренней втулки вырос на 2 мм, а внешний диаметр на 7 мм, что не могло не сказаться на ресурсе. Старые втулки неплохо получались у балаковского завода «Тадем» и димитровградские сайлентблоки, их паковали в фирменные ВАЗовские упаковки. У остальных производителей качество плавает.

Новые втулки на конвейер поставляет завод «Анвис Групп». И о новых артикулах: верхние сайлентблоки, взаимозаменяемые со старыми, получили номер 2101-2904040, новые нижние, усиленные — 2121 2904040.

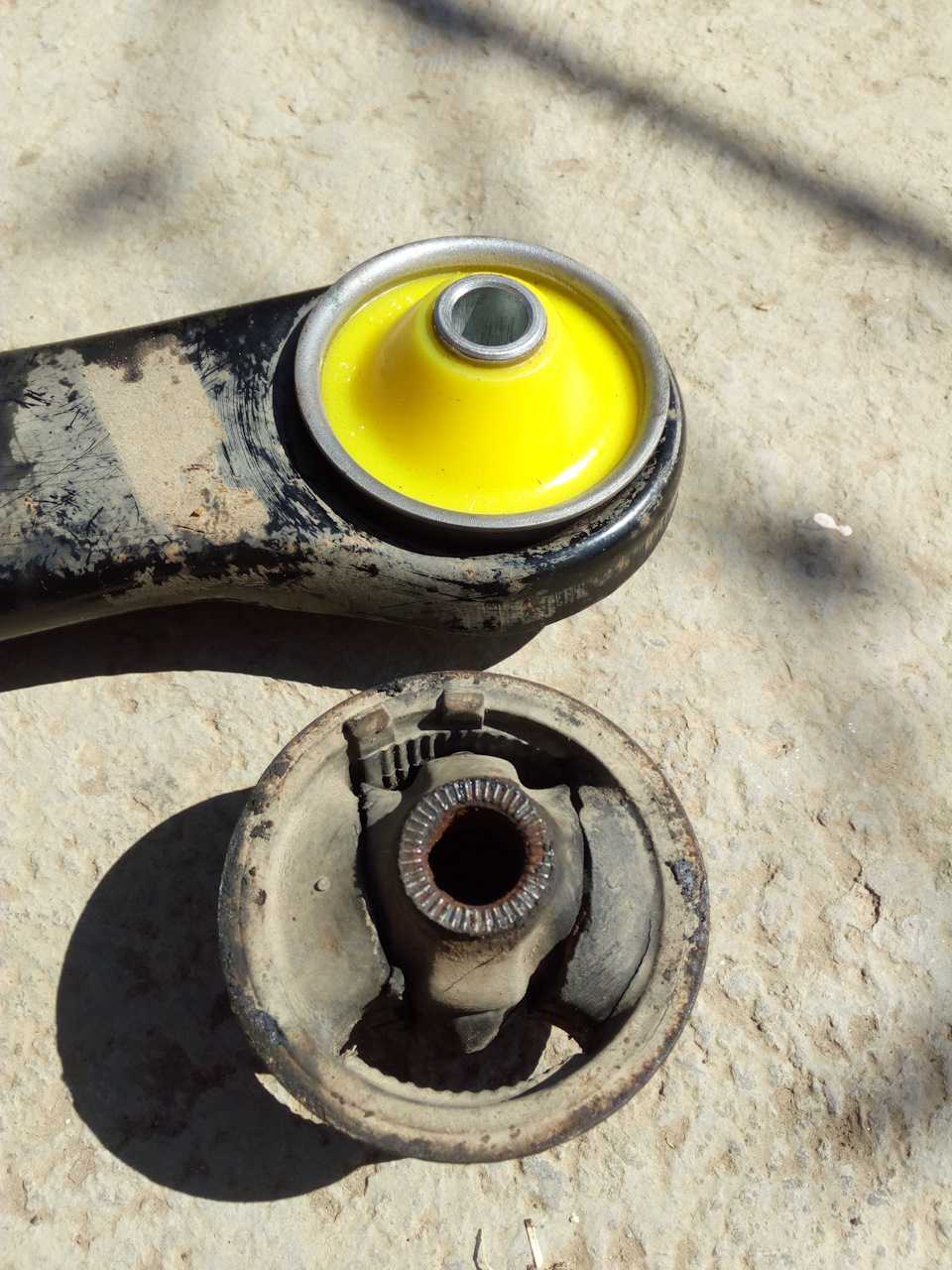

Чем лучше полиуретановые сайлентблоки?

Полиуретановый сайлентблок.

Не так давно стали популярны полиуретановые втулки, демпферы и сайлентблоки. Вещь хорошая и полезная, но не стоит воспринимать полиуретан безоговорочно восторженно и дело вот в чём.

Классический обычный сайлентблок

К примеру, амортизаторные втулки из него получаются довольно долговечными. Но сайлентблок в основном работает на скручивание, а артикуляция подвески внедорожника подразумевает большие углы поворота рычагов. И с этим лучше справляются резиновые детали, на бездорожье они отрабатывают мягче и дольше.

А чем они хуже?

Полиуретановые сайлентблоки в верхнем рычаге

Делаем вывод: для города, асфальтовых дорог, возможно, установка полиуретана имеет смысл. Если же Нива Шевроле используется в основном на бездорожье, нужно однозначно отдавать предпочтение резиновым деталям.

Как увеличить срок службы сайлентблоков

Рецепт тут один – бережное отношение к подвеске в целом. Нельзя требовать от легкового автомобиля способностей гоночного внедорожника. Сильные удары на максимальных углах отклонения рвут резину, после чего начинается цепная реакция разрушения всей подвески.

Но сократить срок службы можно и в результате неграмотной замены деталей. Существуют главные принципы проведения работ по монтажу РМШ.

Инструкция по замене

Иногда заменить шарнир удаётся и без снятия основной детали с автомобиля, но обычно рычаг или тягу надо демонтировать.

Внутренняя обойма РМШ, как правило, крепится через ось в виде обычного болта. Здесь проблема может возникнуть только в коррозии резьбового соединения, устраняемой одним из известных способов – нанесением проникающего состава, прессовыми или ударными нагрузками, в крайних случаях механическим разрезанием оси с заменой крепежа.

Наружная обойма выпрессовывается из проушины через подходящую по размерам проставку или специализированным съёмником.

Усилие надо прикладывать исключительно к металлу, резина просто разорвётся. Натяги в соединениях небольшие, проблем не возникает. В особых случаях применяется нагрев с выжиганием резины, после чего втулку можно надпилить.

Новая деталь аккуратно запрессовывается в очищенную проушину той же оправкой с теми же требованиями.

При установке на автомобиль крепёж затягивается только после штатной загрузки узла, иначе шарнир получит предварительное закручивание и быстро разрушится при работе. Самоустанавливаться могут только плавающие конструкции или отдельные резиновые втулки.

Нюансы

По сути, операция замены не так сложна. Трудно бывает первый раз, но потом уже легче. Но тут есть свои нюансы. Поскольку шарнир садится на своем место плотно и с большим натягом, то просто так извлечь и посадить его не получится. Для этого как раз понадобится упомянутый съемник либо оправка

Перечисленные способы замены необходимо производить осторожно, чтобы не повредить узел с шарниром

Перед тем как переходить к замене шарнира, важно сделать правильный выбор новой детали. Перед покупкой необходимо узнать серийный номер сайлентблока и его габариты, так как различие даже на 1 мм грозит тем, что новый шарнир просто не запрессуется

Если была произведена замена шарниров передних рычагов, то после этого обязательно необходимо выполнить развал-схождение колес.

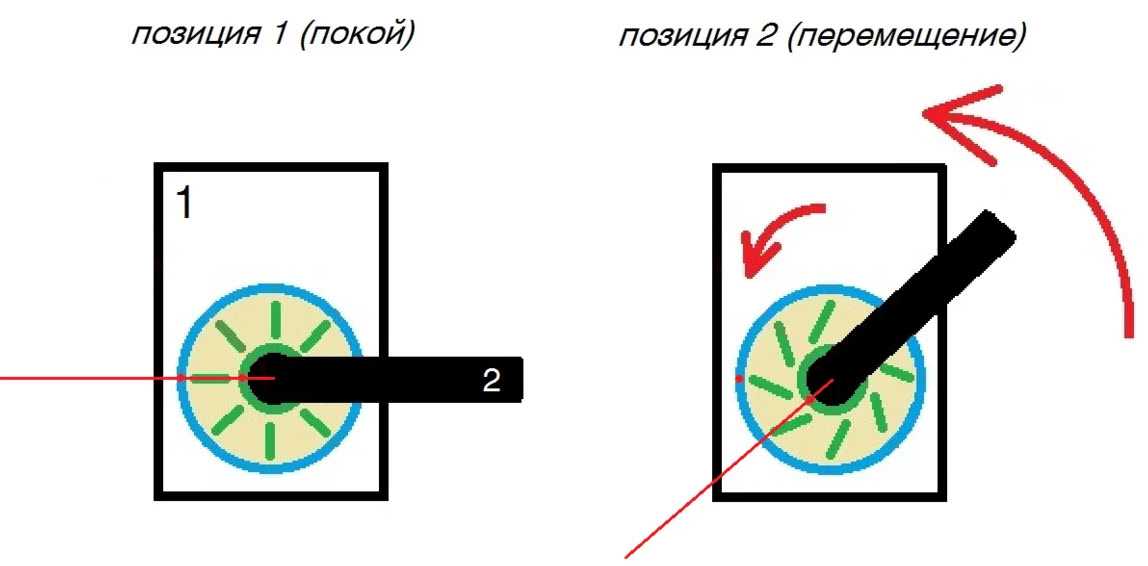

Принцип работы шарнира

РМШ состоит из двух металлических втулок, между которыми находится упругий элемент из эластичной резины или полиуретана.

Фактически он представляет собой зажатую между обоймами упруго деформируемую втулку, но имеется одно принципиальное отличие – резина сайлентблока приклеена или привулканизирована к металлу обойм, то есть в исправном сайлентблоке исключено смещение втулки относительно металла.

Трение исключается, отсюда и больший срок службы шарнира, чем у просто зажатой металлом втулки. Хотя иногда сайлентблоками называют и втулочные узлы, что не совсем верно, но используется в описании узлов.

При скручивании шарнира резина деформируется, но при правильном расчёте узла её необратимого разрушения не возникает. Обычно шарниры работают именно на вращение между металлическими обоймами, но случается и применение на изгиб.

Например, часто задние сайлентблоки передних рычагов подвесок бюджетных автомобилей имеют вертикально ориентированную ось. Штатным режимом тут будет именно изгиб шарнира, а не вращение.

У РМШ, установленных в проушинах и траверсах крепления агрегатов трансмиссии, чёткой ориентации на конкретное рабочее перемещение нет, тут он скорее выполняет роль упругой прокладки между массивным узлом и кузовом или рамой автомобиля.

За счёт расчётно определённой жёсткости резины гашение пиковых колебательных и ударных нагрузок возможно во всех направлениях. Примерно так же служат шарниры в проушинах крепления телескопических амортизаторов, хотя тут всё же имеется преимущественное направление деформации на вращение.

Сайлентблок: что это такое

По сути, сайлентблок — это резинометаллический шарнир, состоящий из двух металлических втулок, между  которых находится резиновая вставка.

Характерная особенность данного расходного материала — в отсутствии необходимости смазки. Также деталь не имеет зазора и в силу небольших размеров и простой конструкции может прослужить долгое время.

А поскольку сайлентблок относится к разряду расходных материалов, то при износе просто производится его замена. Ремонту он не подлежит в силу простой конструкции и недорогой стоимости новых деталей.

Видео — что такое сайлентблок и рычаг подвески:

Для чего они нужны

Практически в любом механизме есть сила трения, которая губительно воздействует на весь автомобиль. Взять, к примеру, подвеску авто – без защитных мер просто невозможна его эксплуатация. Поэтому, как только появилась такая область, как машиностроение, возникла необходимость создать узел, где отсутствует трение. Сайлентблок и стал такой деталью.

К тому же та же подвеска воспринимает различные колебания дороги, которые передаются от колес. Каждый ее узел выполняет свою задачу. При помощи рычагов обеспечивается надежное и подвижное крепление колес к кузову, амортизаторы устраняют сильные колебания, а благодаря стабилизатору поперечной устойчивости машина не раскачивается.

Сайлентблоки тоже выполняют свою не менее важную роль, поскольку гасят колебания, которые распространяются между узлами. Причем их конструкция сделана таким образом, что позволяет воспринимать колебания одновременно в любом направлении. Как правило, это нагрузки радиального, осевого и углового характера. Тем самым шарнир оберегает остальные детали подвески.

Видео — как заменить сайлентблоки передних рычагов на Skoda Octavia:

Где находятся

Как уже можно понять, сайлентблок располагается в ходовой части автомобиля.

Чаще всего это места крепления:

  • рычагов передней подвески;
  • узлов задней подвески;
  • стабилизатора поперечной устойчивости;
  • коробки переключения передач;
  • амортизаторов;
  • двигателя.

При езде автомобиля по неровностям каждый сайлентблок принимает на себя большие нагрузки. По этой причине он подвержен быстрому износу. Поэтому, если вовремя не заменить сайлентблоки, это может повлечь за собой неприятные последствия вплоть до выхода из строя целого узла.

Как заменить сайлентблоки самостоятельно

Производить замену сайлентблоков можно непосредственно с ямы на машине, но удобнее это делать со снятым узлом. Для работы понадобятся следующие инструменты:

  • молоток или кувалда;
  • набор ключей;
  • набор отверток;
  • тиски;
  • наждачная бумага.

Всю операцию можно разделить на несколько этапов.

Шаг 1. Следует поставить машину на яму. В крайнем случае можно воспользоваться домкратом. После этого снять узел или агрегат с неисправной деталью.

Шаг 2. После снятия узла или агрегата необходимо снять старый элемент. То есть произвести его выпрессовку. Сделать это можно несколькими способами, рассмотрим наиболее эффективные из них.

Оптимальный вариант — использовать специальный съемник сайлентблоков, подходящий для вашего автомобиля.

Некоторые автолюбители делают их из набора обычных деталей, купленных в магазине метизов.

Видео — съемник сайлентблоков своими руками:

В некоторых случаях, когда нет возможности использовать специальный съемник, можно пойти альтернативными путями.

Для одного такого метода понадобится самодельный «инструмент», которая включает прочный металлический стержень (хорошо подходит болт М120), шайбу и металлическую трубку со схожим диаметром как у изношенного сайлентблока. По этой конструкции и наносить удары кувалдой пока шарнир не выйдет со своего гнезда. Обычно хватает 5-10 прицельных ударов.

Можно вооружившись ножовкой по металлу распилить сайлентблок с двух сторон и вынуть резиновую вставку отверткой с молотком и вытащить втулку. Главное, при распиле не задеть саму деталь, где установлен расходный материал.

В других случаях можно воспользоваться паяльной лампой или газовой горелкой и выжечь резину. После чего остается вынуть шарнир обычным выбиванием при помощи зубила и молотка.

Шаг 3. После выпрессовки старой детали необходимо хорошо очистить посадочное гнездо наждачной бумагой. А перед установкой нового сайлентблока, посадочное отверстие следует натереть обычным хозяйственным мылом. Использовать вместо него масло, солидол и прочие продукты нефтепереработки крайне не рекомендуется.

Шаг 4. Запрессовку шарнира можно производить с помощью специальных приспособлений (если они есть в наличии).

Или же в тисках, сжимая их с медленной скоростью, чтобы можно было контролировать равномерное вхождение шарнира. Однако до конца он не сможет установиться на свое место, поэтому вытащив деталь, нужно положить ее на ровную поверхность

После этого ударами молотка или кувалды окончательно установить шарнир, соблюдая при этом максимум осторожности, так как есть риск повредить резину

Шаг 5. Теперь остается вернуть снятый узел или деталь на свое место.

Видео — замена сайлентблоков ВАЗ 2110:

Где находятся сайлентблоки

Сайлентблоки передних рычагов

В передней подвеске сайлентблоки используются в рычагах, посредством их осуществляется подвижное и упругое соединение рычагов со ступицей колеса и с кузовом авто. Часто сайлентблоки используются и в месте соединения стабилизатора поперечной устойчивости с рычагом, если конструктивно это предусмотрено. Он также может применяться и в нижней части амортизационной стойки, где она крепиться к ступице.

В задней же подвеске сайлентблоки могут быть установлены на рычагах (продольных и поперечных), в месте крепления торсионной балки к кузову авто, в амортизаторах.

Вообще, количество и места установки этих резинотехнических элементов зависит от конструктивного исполнения ходовой части авто. Для примера рассмотрим места расположения сайлентблоков на автомобиле ВАЗ-2110. И начнем с передней подвески где эти шарниры используются:

  • в поперечных рычагах (в месте их крепления к кузову);
  • на концах стабилизатора поперечной устойчивости ( его крепление к поперечному рычагу);
  • в амортизаторных стойках внизу (место крепления их к поперечному рычагу);
  • в растяжке поперечного рычага (на обоих концах – в месте ее соединения с рычагом и с поперечиной);

Итого только с одной стороны в передней подвеске установлено 5 сайлентблоков, столько же их и в другой части подвески.

Сзади на этом авто используется торсионная балка, поэтому количество резинометаллических шарниров в ее конструкции значительно меньше – их всего 4. Два из них используется в месте крепления балки к проушинам кузова и еще два – в нижней части амортизаторов.

За счет того, что конструктивно подвеска на авто имеет разные особенности, то и количество шарниров может отличаться.

Еще одно место, где могут быть установлены сайлентблоки в ходовой части, относится не к подвеске, а к рулевому управлению. На ряде автомобилей сайлентблоки используются для упругого соединения рулевого механизма с тягами.

Зависимая подвеска

Зависимая подвеска характеризуется зависимостью перемещения одного колеса моста от перемещения другого колеса.

Передача сил и моментов от колес на кузов при такой подвеске может осуществляться непосредственно металлическими упругими элементами – рессорами, пружинами или с помощью штанг – штанговая подвеска.

Металлические упругие элементы имеют линейную упругую характеристику и изготавливаются из специальных сталей, обладающих высокой прочностью при больших деформациях.  К таким упругим элементам относятся листовые рессоры, торсионы и пружины.

Листовые рессоры на современных легковых автомобилях практически не применяются, за исключением некоторых моделей автомобилей многоцелевого назначения. Можно отметить модели легковых автомобилей, выпускавшиеся ранее с листовыми рессорами в подвеске, которые продолжают эксплуатироваться и в настоящее время. Продольные листовые рессоры устанавливались в основном в зависимой подвеске колес и выполняли функцию упругого и направляющего устройства.

На легковых автомобилях и грузовых или микроавтобусах применяются рессоры без подрессорников, на грузовых автомобилях – с подрессорниками.

Пружины как упругие элементы применяются в подвеске многих легковых автомобилей. В передней и задней подвесках, выпускаемых различными фирмами большинства легковых автомобилей  применяются винтовые ци­линдрические пружины с постоянными сечением прутка и шагом навивки. Такая пружина имеет линейную упругую характеристику, а необходимые характеристики обеспечиваются дополнительными упругими элементами из полиуретанового эластомера и резиновыми буферами отбоя.

На легковых автомобилях Российского производства в подвесках применяют цилиндрические винтовые пружины с постоянными сечением прутка и шагом в сочетании с резиновыми отбойными буферами. На автомобилях производителей других стран, например, БМВ 3-й серии в задней подвеске устанавливают бочкообраз­ную (фасонную) пружину с прогрессивной харак­теристикой, достигаемой за счет формы пружины и применения прутка переменного сечения.

На ряде автомобилей для обеспечения прогрес­сивной характеристики применяется комбинация цилиндрических и фасон­ных пружин с переменной толщиной прутка. Фасонные пружины имеют прогрессивную упругую характеристику и называются «миниблоками» за небольшие размеры по высоте. Такие фасонные пружины применяют, например  в задней подвеске автомобилей «Фольксваген», «Ауди», «Опель» и др. Фасонные пружины имеют различные диаметры в средней части пружины и по краям, а пружины «миниблок» имеют и различный шаг навивки.

Торсионы, как правило, круглого сечения применяются на автомобилях в качестве упругого элемента и стаби­лизатора.

Упругий крутящий момент передается торсионом через шлицевые или четырехгранные головки, распо­ложенные на его концах. Торсионы на автомобиле могут быть установлены в продольном или поперечном направлении. К недостаткам торсионов следует отнести их большую длину, необходимую для создания требуемых жесткости и рабочего хода подвески, а также высокую соосность шлицов на концах торсиона. Однако следует отметить, что торсионы имеют небольшую массу и хорошую компактность, что позволяет успешно применять их на легковых автомобилях среднего и высокого классов.

1 RBI

Известная таиландская компания RBI производит запасные части для большинства японских и некоторых европейских автоконцернов. Фирма основана в 1972 г. Вся линейка делится на две группы: RBI и Ritco. Первое направление создано для обозначения сайлентблоков легковушек, а другой вариант применяется для коммерческого транспорта. Вся продукция соответствует стандартам ISO 9001:2000. Основные производственные мощности размещены в Китае, а в Таиланде расположены исследовательские центры. Благодаря невысокой стоимости продукция компании пользуется высоким спросом. К тому же ее редко подделывают из-за экономической нецелесообразности. Выбирая сайлентблок RBI, следует внимательно осмотреть упаковку, проверить наличие кодов, познакомиться с содержимым наклейки.

Покупатели лестно отзываются о цене, точных размерах, эластичности сайлентблоков. Из недостатков отмечается небольшой ассортимент и ограниченный срок службы.

7*
Понравилась статья? Поделиться с друзьями:
Chevrolet - лучшая машина
Добавить комментарий
Войти с помощью:
