Ремонт генератора своими руками

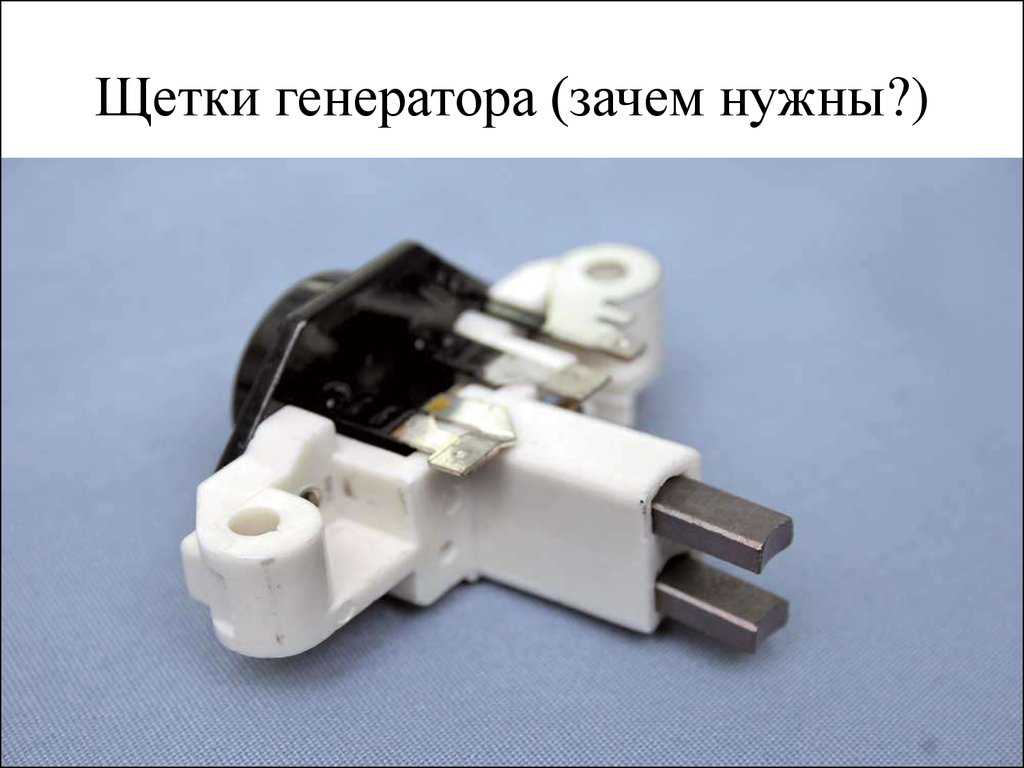

Щетки генератора: определение неисправностей

Какие функции выполняет и за что отвечает

Итак, для чего нужен генератор? Прежде всего, для того, чтобы обеспечить все оборудование ВАЗ 2110, работающее на электричестве, энергией. Возможно, кто-то думает, что это – задача аккумулятора. Не совсем, потому что аккумулятор нужен для поддержания работоспособности при не работающем двигателе (он запускает мотор, поддерживает сигнализацию, музыкальную систему во время стоянки и т.п.).

А вот когда двигатель уже заработал, в чем ему помог аккумулятор, тут в дело вступает генератор. Именно он во время поездки поддерживает работу всей электроники, кондиционирования, аудио (а то и видеосистемы), и всего, что вы еще добавили в свой ВАЗ 2110.

Другая – не менее важная функция генератора – зарядка аккумулятора. Это происходит также при работающем двигателе. И если бы не это устройство, то аккумулятор бы не смог справляться со своими задачами, и его пришлось бы все время заряжать.

Учитывая, что сегодня на ВАЗ 2110, кроме штатной компоновки, устанавливают много дополнительных энергопотребителей, бывает, что напряжения генератора не хватает. В таком случае есть смысл в установке генератора на 120 ампер.

Замена генератора на ВАЗ-2104-2107

Генератор автомобиля предназначен для вырабатывания электрической энергии и питания бортовой цепи автомобиля. Он приводится в действие путем передачи на его шкив вращающего момента от шкива коленчатого вала двигателя. Конструкция генератора состоит из статора, ротора, крышки и выпрямителя, преобразовывающего переменный ток в постоянный.

ВАЗ 2107 комплектуются генераторами переменного тока моделей 372.3701 или 9412.3701.

Неисправности

К основным неисправностям генератора ВАЗ 2107 относятся:

  • износ щеток;
  • выход из строя диодного моста (выпрямительного блока);
  • выход из строя подшипников ротора;
  • замыкание в обмотке возбуждения;
  • обрыв или замыкание в обмотке статора.

Признаками неисправного генератора являются:

  • отсутствие загорания контрольной лампы на приборной панели;
  • нахождение стрелки вольтметра в красной зоне;
  • искрение внутри генератора;
  • шум при работе (гул или вой);
  • дым и запах горелого со стороны генератора.

Нужно ли менять генератор

Определить причину выхода из строя генератора, не имея понятия в электротехнике, достаточно сложно, поэтому с целью его ремонта лучше обратиться к специалистам. Чаще всего в автомобилях ВАЗ 2107 генератор выходит из строя вследствие износа щеток, возникающего из-за израсходованного ресурса или механических повреждений коллектора. Кроме этого нередко происходит замыкание или обрыв цепи в выпрямителе, что «лечится» заменой диодного моста.

Гул или вой генератора свидетельствует о поломке подшипников, что также поддается ремонту. Но если вдруг произошло замыкание в какой-то из обмоток, придется, либо договариваться с доморощенными специалистами о наматывании новой обмотки, что довольно-таки рискованно, либо же менять генератор на новый. Последний вариант здесь будет уместней всего, особенно, если на него еще и гарантию дадут.

Цена

Новый генератор в зависимости от модели и производителя может стоить от 2800 до 5000 рублей. Замена его на станции техобслуживания обойдется примерно в 500 рублей.

Каталожный номер штатного ВАЗовского генератора на «семерку» — 21083701010.

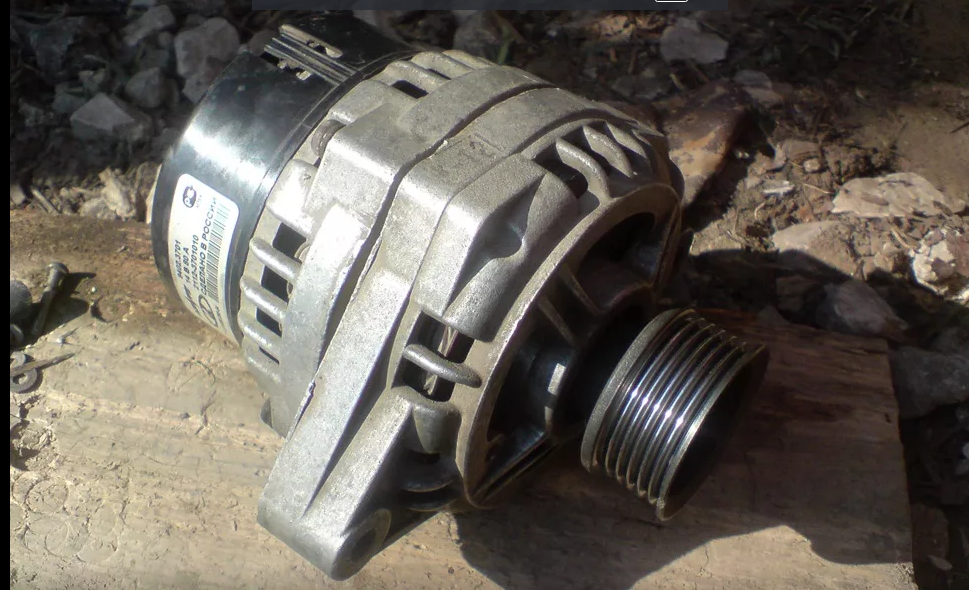

Замена генератора ВАЗ 2107 своими руками

Если вы не хотите переплачивать за работу по установке нового генератора, его можно установить самому, тем более что ничего сложного в этой процедуре нет.

Необходимые инструменты:

  • торцевой ключ с «карданом» на 17 (для моделей 372.3701) или такой же на 13 (для моделей 9412.3701);
  • торцевой ключ на 19;
  • торцевой ключ на 10.

Порядок выполнения работ

  1. Установите автомобиль на эстакаду или автомобильную смотровую «яму», зафиксируйте его стояночным тормозом.
  2. Поднимите капот, отключите провод «массы» от аккумулятора.
  3. Для удобства доступа к креплениям генератора демонтируйте АКБ при помощи ключа на 10;
  4. Торцевым ключом на 17 или на 13 (в зависимости от модели) отверните гайку фиксации генератора к регулировочной планке.
  5. Спуститесь в смотровую яму и демонтируйте защиту двигателя.
  6. Снимите ремень генератора с его шкива.
  7. Отсоедините колодку провода от контактов генератора.
  8. Отодвиньте резиновый защитный колпачок, и ключом на 10 выкрутите гайку фиксации наконечников электропроводов к «плюсовому» выводу генератора, соединенного с соответствующей клеммой аккумулятора.
  9. С помощью торцевого ключа на 19 отверните гайку фиксации статора генератора к кронштейну блока цилиндров.
  10. Извлеките фиксирующий болт и снимите генератор через низ моторного отсека.
  11. Установите на место новый генератор.
  12. Наденьте ремень на его шкив, а также на шкивы водяного насоса и коленчатого вала.
  13. Зафиксируйте генератор и присоедините защиту двигателя.

Заключение

Но на этом установка нового генератора не закончена

Здесь важно правильно натянуть его ремень. В случае его слабого натяжения, ремень будет пробуксовывать, особенно при повышенной влажности. Это чревато его быстрым износом, а также проблемами с работоспособностью водяного насоса

Если ремень перетянуть, это выведет из строя подшипники генератора и помпы. Регулировка осуществляется путем вращения гайки на регулировочной планке.

Это чревато его быстрым износом, а также проблемами с работоспособностью водяного насоса. Если ремень перетянуть, это выведет из строя подшипники генератора и помпы. Регулировка осуществляется путем вращения гайки на регулировочной планке.

Для определения правильности натяжения отверткой или другим предметом надавите на отрезок ремня между шкивами водяного насоса и коленвала. Прогиб должен составлять 12-17 мм. После перепроверьте на участке между шкивами насоса и генератора. Здесь прогиб должен быть в пределах 10-15 мм.

Если с натяжением все правильно, запускайте двигатель и проверяйте работу генератора.

mylada.net

Определяем источник проблемы

Представляя собой устройство, созданное для преобразования механической энергии в электричество, генератор отвечает за работоспособность большинства систем автомобиля, в виду чего большинство поломок и сбоев в его работе очень быстро отражаются на функциональности всего транспортного средства. Поэтому, чтобы выделить основные возможные проблемы с ним, пойдём по порядку:

В первую очередь, о состоянии генератора свидетельствует соответствующий индикатор (контрольная лампа) на водительском интерфейсе, загорающийся сразу при повороте ключа в зажигании. В случаях, когда диод не появился, можно сделать вывод о неполадках в источнике питания и провести диагностику авто. Часто подобный симптом указывает на обрыв в электрической цепи либо на повреждение предохранителя или выключателя.

Выкручивание сломанного болта или шпильки из блока цилиндров и других элементов: решение проблемы

В процессе ремонта и обслуживания автомобиля, а также любой другой техники, часто возникает острая необходимость снять отдельные элементы ДВС или ходовой части, кузовные панели и т.д. При этом снятие составных частей двигателя, навесного оборудования и подвески зачастую является наиболее проблемной операцией. Причина заключается в том, что узлы могут быть затянуты болтами или шпильками, причем момент затяжки достаточно большой.

Если к этому добавить перепады температуры в подкапотном пространстве, замасливание, скопление пыли, грязи и других отложений, становится понятно, что выкручивание различных болтов и других крепежей является не только ответственной и трудоемкой, но и зачастую сложной задачей. В этой статье мы поговорим о том, что можно сделать, если шпилька или болт сломался, а также как выкрутить сломанный болт.

Разборка и ремонт генератора своими руками

Может для кого-то покажется диким, но очень часто приходится встречать владельцев ВАЗ 2109-2108, которые при первой же неисправности генератора предпочитают не заниматься его ремонтом, а просто заменить устройство на новое. Есть даже и такие, кто не удосуживается проверить износ щеток, а сразу бежит за новым генератором. На самом деле можно выполнить ремонт, то есть заменить заведомо неисправную деталь на новую и все, устройство будет работать еще сто лет!

Для того, чтобы разобрать генератор на ВАЗ 2109-2108, нам понадобится следующий инструмент:

  • ключ рожковый или накидной на 17
  • головка на 10 и 7 мм
  • трещоточная рукоятка
  • отвертка крестовая и плоская

Какой генератор выбрать для «десятки»

Генераторами Катек выбор автомобилистов не ограничивается. Потому если старое устройство вышло из строя, следует подумать относительно того, кто встанет на его место.

Можно выделить несколько основных вариантов.

Катек. Стандартный, достаточно надежный и весьма эффективный генератор. Выбор со стороны АвтоВАЗа в его пользу обусловлен именно этим. Плюс это отечественный производитель.
Китайские изделия. Отношение автомобилистов к китайским генераторам достаточно скептическое. Этому есть объяснения. По сравнению с ними, Катек просто идеальное решение. Хотя справедливости ради отметим, что можно встретить довольно неплохие варианты китайской сборки. Но это скорее исключение, нежели правило.
Импортные аналоги

Здесь в первую очередь следует обращать внимание на фирмы Bosch. Denso и Delphi

Высокое качество сборки, внушительный эксплуатационный срок, эффективная работа. Стоят они дороже российских аналогов в виде Катек, но на такое дело есть смысл потратиться немного больше.

Среди импортных устройств неплохими вариантами считаются:

  • Динамо — производитель Болгария;
  • Eldix — также выпускается в Болгарии;
  • БАТЭ — выпускают в городе Борисов, что в Беларуси.

Как проверить генератор на стенде.

Для точного определения неисправности генератора, в системе
электрооборудования автомобиля,
бывает достаточно проверить регулятор напряжения и натянуть ремень.
Но в основном приходится снимать генератор и устанавливать на стенд для более точного определения.

Основное требование для проверки генератора на стенде это,
притёртые щётки к контактным кольцам коллектора,
а сами кольца чистыми.

  • На изображении показано как следует подключить
    генератор для проверки на стенде.
  • 1. Вольтметр.
  • 2. Тумблер, или выключатель.
  • 3. Амперметр.
  • 4. Аккумулятор.
  • 5. Реостат.
  • 6. Генератор.

На стенде включите эл двигатель, реостатом установите напряжение
на выходе генератора 14В, и доведите частоту вращения ротора
до 5000 оборотов в минуту. В этом режиме генератор должен
работать не менее 2-ух минут, после измерьте силу отдачи тока.
Если сила отдачи не менее 44 А, генератор исправен.
Если же значение меньше указанного это говорит что есть проблема в
обмотках статора и ротора, есть повреждение вентилей,
значительном износе щёток и контактных колец.

Если есть подозрение на неисправность вентилей выпрямительного блока,
следует проверить их на прогретом стартере до температуры +20 Цельсия.
Для нагревания генератора дайте ему поработать примерно 15 – 20 минут
и частоте вращения ротора 5000 оборотов в минуту, при этом напряжение
на выходе генератора должно быть 14В.

Наиболее точно установить работу генератора возможно осциллографом,
для этого вращайте ротор генератора с частотой 1500 – 2000 оборотов в минуту,
питая обмотку возбуждения от аккумулятора,
при этом отключите аккумулятор от вывода 30.
Кривая выпрямленного напряжения, имеет пилообразную форму,
с равномерными зубцами, если обмотка статора и вентиля исправны.

На изображении для примера показано три вида кривой.
1. Исправный генератор.
2. Пробитый вентиль.
3. В цепи вентиля обрыв.

Если генератор разобран, имеет смысл проверить сопротивление обмотки возбуждения,
между двумя контактными кольцами. Оно должно составлять 4,3 + 0,2 Ом.

Имеет смысл проверить с помощью сигнализатора,
на предмет замыкания обмотки на корпус ротора.
Для этого можно использовать аккумулятор и контрольку на 12в.
Провод, идущий от аккумулятора, присоедините к корпусу ротора,
а второй поочерёдно к каждому кольцу.
Лампочка при этом загораться не должна.
Если контролька загорается, это говорит что обмотка замкнута,
и ротор подлежит замене.

Статор, как правило, проверяют отдельно, при разобранном генераторе.
Проверяют статор омметром или описанным выше способом,
присоединяя контрольку ко всем выводам обмотки.
Лампа должна гореть во всех случаях.
Если хотя бы в одном из трёх отводов лампа не горит,
есть обрыв в обмотке. Замените статор или обмотку.

Так же следует проверить, нет ли замыкания обмотки статора на корпус.
Для этого посадите контрольку на вывод статора,
а другой провод, идущий от источника питания на корпус статора.
При этом лампа гореть не должна.

Так же визуальным осмотром определите, нет ли следов подгорания на обмотке.
Исправность вентилей (диодов выпрямительного тока) возможно,
проверить, не снимая стартер с автомобиля.
На рисунке показан метод проверки, используйте его.

Для начала следует проверить, нет ли замыкания на отрицательных и положительных вентилях.
Для этого плюс аккумулятора подсоедините к выводу 30,
а минус через контрольку к корпусу генератора. Лампа гореть не должна,
в противном случае отрицательные или положительные диоды имеют короткое замыкание.
Так как показано на изображении а.

Отрицательные вентиля на предмет замыкания проверяют,
соединив плюс аккумулятора со штекером без маркировки (изображение б),
а минус аккумулятора с корпусом генератора через лампу.
Если лампа загорелась, в одном или нескольких вентилях короткое замыкание.

Положительные вентиля проверяют следующим образом,
плюс аккумулятора соединяют с выводом 30 генератора (изображение в),
а минус аккумулятора через контрольку,
со штекером вывода обмотки статора. Если лампа загорается,
есть короткое замыкание.

Как снять щетки с генератора, находящегося на автомобиле

Все работы с электрооборудованием автомобиля следует начинать с отключения аккумулятора.

  1. Снимается регулятор напряжения;
  2. Меряется выработка щёток;
  3. Отпаиваются старые щётки;
  4. Зачищаются контакты;
  5. Припаиваются новые щётки;
  6. Проверяется свободное движение щёток генератора;
  7. Устанавливается на место регулятор;
  8. Подключаем аккумулятор и заводим машину.

Если всё прошло без ошибок, вам ещё долго не придётся мучиться с вопросом, как проверить щётки генератора. Теперь, зная в совершенстве устройство генератора после его разборки, вам не составит труда починить и другую неисправность генератора своими руками.

Характер неисправности

Ремонт кузова автомобиля своими руками В конструкции генератора медные либо меднографитовые щетки используются для подвода напряжения к коллекторным пластинам. Соответственно, сила электромагнитной индукции, возникающая при протекании тока по обмотке якоря, зависит от качества контакта между щетками и коллекторными пластинами.

Поскольку якорь в процессе работы постоянно вращается, происходит истирание и уменьшение длины щеток (в значительно меньшей степени изнашиваются и сами пластины). Для компенсации износа в щеткодержателе предусмотрены пружины, которые прижимают щетки к коллекторным пластинам. Но когда износ становится критическим, усилия пружин недостаточно для хорошего контакта, что приводит к падению протекающей в цепи силы тока.

Симптомы

Подобная неисправность ведет лишь к одному последствию – падению напряжения зарядки генератора. На исправном автомобиле генератор должен выдавать не менее 14 вольт, но о критическом износе щеток вы можете узнать лишь после того, как на щитке приборной панели загорится лампочка критического уровня зарядки АКБ. Говорит это о том, что питание бортовой сети автомобиля происходит от аккумулятора, а не от генератора. Косвенным признаком износа может быть трудный запуск двигателя после простоя. Ситуация характерна для морозного времени года, когда увеличивается величина саморазряда АКБ. Изношенные щетки генератора приводят к снижению уровня зарядки. Запуски холодного двигателя, частые поездки на короткие дистанции с множеством включенных потребителей (печка, фары, дворники, обогрев зеркал и т.д.) приводят к тому, что генератор с изношенными щетками не успевает подзарядить АКБ.

Замена на ВАЗ 2110

На автомобилях ВАЗ 2110 от работы генератора, главным образом, зависит заряд аккумулятора. Если после запуска двигателя лампочка заряда аккумулятора продолжает гореть, это означает, что есть неисправность в генераторе. И в большинстве случаев это означает, что пришло время сменить щетки генератора. Замена щеток генератора также не затруднительна.

Что потребуется

Для замены щеток потребуются набор инструментов и перчатки. Кроме того, нужны упоры для задних колес.

Перед самой заменой щеток генератора удобнее будет снять генератор.

Снятие генератора

  • Будет удобнее, если загнать авто на смотровую яму. Если снятие устройства производится не на яме, поддомкратьте переднюю часть машины.
  • Установите противооткатные упоры.
  • Открыв капот, отключаем питание снятием провода с клеммы минус.
  • Следует открутить болты защиты картера и снять ее.
  • Немного ослабим гайки, находящиеся сверху и снизу генератора.
  • Откручивается болт регулировки.
  • Снимается ремень генератора.
  • Снимается клемма выхода Д.
  • Удаляется резиновый чехол.
  • Откручивается гайка крепления штекера.
  • Отсоединяется штекер от болта с контактами
  • Гайку, находящуюся внизу и вверху креплений генератора, нужно открутить и снять.
  • Затем снимают натяжную планку, втулку распора.
  • Придерживая генератор, вынимают оставшийся болт крепления.
  • Все — генератор снят.

Замена щеток

Лучше всего проводить разборку генератора на чистой поверхности, можно постелить ткань.

  • Ставим генератор так, чтобы шкив оказался внизу.
  • Увидев пружинистые держатели, нужно отщелкнуть их плоской отверткой.
  • После чего можно снять крышку генератора.
  • Теперь понадобится крестовая отвертка, чтобы открутить винты, которые удерживают узел с щетками.
  • Вытаскивается сам щеткодержатель.
  • С щеткодержателя снимается клемма.
  • Откручивается гайка с болта контактов.
  • Увидев две пружинистые шайбы, убираем их.
  • Отсоединяется провод конденсатора.
  • Винт, крепящийся на конденсатор, откручивается.

Перед заменой щеток на ВАЗ 2110 проверяется размер выступа контактов и вся процедура проводится в обратной последовательности.

Ремонт генератора на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Генератор – агрегат, дающий зарядку аккумулятору и ток в бортовую сеть автомобиля, работает только когда машина заведена и, чем больше оборотов выдаёт двигатель у автомобиля, тем больший ток даёт генератор. Слишком большой ток не позволяет выдавать так называемый регулятор напряжения, благодаря которому напряжение, подаваемое от генератора выпрямляется (генератор-то даёт неравномерный ток), а значит напряжение не скачет. Благодаря действию генератора, включение дополнительных приборов не приводит к ухудшению работы остальных. С помощью регулятора напряжения можно настроить генератор, чтобы он подавал максимальный ток в бортовую систему автомобиля. Это особенно выручает, когда генератор уже старенький или в автомобиле подключено большое количество приборов, приводящее к быстрой разрядке аккумулятора.

Примечание! Вам понадобятся следующие инструменты: набор гаечных ключей, прибор мульти-метр (в мульти-метре как правило есть функция омметра), позволяющий проверить отдельные детали генератора на работоспособность, контрольная лампочка (пригодится во время проверки на исправность диодного моста).

Когда пора ремонтировать генератор?

1. На любой комбинации приборов есть индикатор заряда АКБ (указан красной стрелкой, на примере комбинации приборов от высокой панели). Когда генератор перестаёт подавать заряд на аккумуляторную батарею, загорается данный индикатор. С включением зажигания он должен загореться, но когда машина заведётся, обязательно погаснуть. В противном случае генератор не даёт ток и нуждается в осмотре. Случается, аккумулятор быстро садится, а лампа-индикатор не загорается вовсе. По сути верить ей на 100% нельзя, иногда генератор даёт очень слабый ток, недостаточный для лампочки. Такая ситуация приводит к тому, что буквально за 1 неделю аккумулятор полностью садиться и приходится ставить его на зарядку. Рекомендуем периодически проводить проверку исправного аккумулятора.

2. Понадобится мульти-метр со включенной функцией вольтметра. Замерить показания, даваемые генератором аккумулятору (подробно процедура продемонстрирована в ролике ниже). После того как вы завели автомобиль, напряжение на клемме скорее всего будет около 12-13 Вольт и потихоньку будет расти. Нет вольтметра? Существует альтернативный способ проверки, однако причиняет вред диодному мосту (на инжекторных автомобилях вовсе не рекомендуем использовать данный метод, лучше запастись мульти-метром):

  • заведите двигатель и дайте поработать приблизительно 2 минуты;
  • подгазовывайте и вытащите подсос, чтобы двигатель набрал около 2-х тысяч оборотов;
  • скиньте клемму минус с АКБ.

Если машина работает – с генератором всё хорошо, ставьте клемму обратно. Машина заглохла – генератор пришёл в негодность и нуждается в замене или ремонте. Но! Бывает, генератор даёт заряд, но слишком слабый (в районе 12 Вольт), из-за чего аккумулятор быстро садиться (машина не заглохнет после скидывания клеммы с аккума, поэтому данный способ не всегда работает).

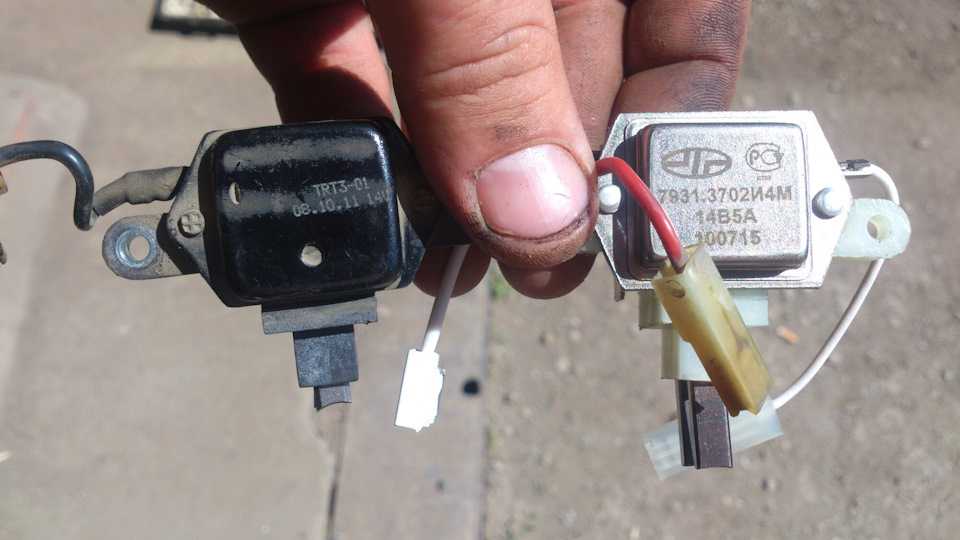

Чиним регулятор напряжения и реле

Снять регулятор напряжения в автомобиле ВАЗ 2109 не составит труда. Технические особенности этой модели автомобиля позволяют выполнить данную работу без снятия генератора. Из инструментов вам понадобятся лишь стандартные отвертки и гаечные ключи.

Для замены регулятора напряжения в автомобиле ВАЗ 2109 первым делом нужно приобрести новый элемент. В наше время это не составит никакого труда, потому как продается он в любом автомагазине. В последнее время в широкое распространение вошло использование и применение трехуровневых регуляторов. Однако автомобили ВАЗ до сих пор выпускают со стандартными регуляторами.

Поэтому замену и подключение трехуровневого регулятора напряжения лучше доверить опытному электрику, потому как данный процесс требует небольшой модернизации контактной группы генератора.

Главным отличием трехуровневого регулятора от стандартного является новое реле. Реле трехуровневого регулятора по своей работоспособности и качеству намного лучше, чем стандартное. Этот тип регулятора делает напряжение более стабильным и качественным и защищает всю электросистему автомобиля от значительных перепадов в сети. Перед выполнением всех видов работ по замене рекомендуется поставить аккумулятор на зарядку. После завершения — установить все в обратном порядке и сделать новые замеры тестером на клеммах аккумулятора.

В машине ваз 2109 замена щеток генератора необходима тогда, если они хоть немножко стерлись. В противном случае генератор может выйти из строя. А это приведет к тому, что пользоваться машиной будет невозможно, так как без генератора о нормальном функционировании можно забыть. Попросту говоря, автомобиль нельзя будет завести. Да и кроме того, аккумулятор будет слишком быстро разряжаться. Если в работе генератора заметны какие-то дефекты, то их срочно нужно устранить. Замена щеток генератора ваз 2109 — это процесс несложный и с ним может справиться каждый.

Как заменить щетки на снятом генераторе

При снятом генераторе работы по замене щёток пройдут заметно легче. Имея доступ со всех сторон, легко рассмотреть износ щёток и провести их замену. Главной проблемой в этом варианте станет снятие генератора с автомобиля. Нужно открутить крепёжный болт генератора, ослабив натяжение ремня, снять его и открутить крепёжные болты, соединяющие генератор с корпусом двигателя.  Если генератор получится достать сверху, считайте, что вам повезло. Нередки случаи, когда для снятия генератора приходится снимать не только воздушный фильтр и патрубки, но даже снимать радиатор.

В первую очередь нужно очистить крепёжное место щёткодержателя от грязи и пыли. Можно протереть его растворителем и потом продуть сжатым воздухом. После этого нужно снять щётки, для этого их нужно отпаять. Оставив генератор без щеток, обязательно зачистите все контакты и проверьте пружины на упругость. Желательно после этого отполировать  контактное кольцо.

Монтаж новых щёток следует производить в обратном порядке, после чего генератор собирается и устанавливается на автомобиль. Рекомендуется при процедуре замены щёток менять и подшипники генератора. При установке генератора на автомобиль главное — это правильно отрегулировать натяжение ремня. При недостаточном натяжении ремень будет проскальзывать на роликах.

Бывает так, что компьютер в автомобиле начинает показывать неисправность генератора сразу после замены щёток. Это происходит из-за недостаточной притирки новых деталей.  В процессе эксплуатации они притрутся, и ошибка пропадёт. Если ошибка не исчезает, причина в залипании корпуса из-за избыточного количества грязи. Эта проблема легко устраняется продуванием деталей сжатым воздухом. Перед тем как проверить работу генератора обязательно осмотрите щётки на предмет наличия сколов и трещин. Часто на новых деталях имеются производственные дефекты.

Бывает так, что щётки меняются в сборе с реле регулятором генератора. В этом случае процесс замены проходит следующим образом:

  1. От АКБ отсоединяется минусовая клемма;
  2. С плюсового провода нужно снять резиновый наконечник;
  3. Производится демонтаж генератора (при необходимости нужно снять корпус воздушного фильтра);
  4. Достаётся блок щёток с регулятором реле;
  5. Извлекаются фиксирующие пружины;
  6. Откручиваются щётки;
  7. Отсоединяется вся связанная с ними проводка;
  8. Устанавливается новый блок.

Подключение генератора происходит только после проверки отсутствия дефектов на новых щётках. После сборки ставим генератор на место, натягиваем ремень, подключаем аккумулятор и заводим автомобиль.

Устранение неисправности

В большинстве случаев, чтобы проводить ремонт генераторов своими руками пользователю не требуется устраивать полную разборку и переборку устройства, ограничиваясь исправлением обнаруженных неполадок. Так, для начала вам будет достаточно провести простое техническое обслуживание, которые заключается в:

  • Пайке повреждённых и оторванных проводов, если таковые обнаружены. Обязательно перед этим зачищайте их концы посредством нождачной бумаги.
  • Проверьте надёжность крепления всех болтов и соединений, в случае надобности дополнительно зафиксируйте.
  • Восстановите повреждённую изоляцию.

К сожалению, иногда источником неприятностей становится износ или повреждение обмотки стартера генератора. В таких случаях приходится проводить достаточно сложную процедуру перемотки, что требует тщательной подготовки. В подобных ситуациях новичкам рекомендуется обратиться за помощью к мастерам ремонтных сервисов, однако, если вы твёрдо настроены исправить проблему лично, рекомендуем предварительно ознакомиться со схемой обмотки генератора в вашем автомобиле. Часто её можно найти в интернете в технических документах на сайтах производителя конкретной модели.

Начните с удаления старой обмотки и последующей тщательной прочистки самого генератора. Последнее желательно проводить нождачной бумагой или железной щеткой. Обязательно замерьте и запишите степень выступа в лобовой части прежней обмотки, чтобы уложиться в указанные параметры после её замены. В случае ошибки вы рискуете столкнуться с ситуацией, когда заново перемотанная запчасть не влезает в корпус генератора, в виду чего всю процедуру придётся начинать сначала. Также ориентируйтесь на число витков на каждом пазе.

Обматывая стартер новой проволокой, сначала разместите во всех пазах изоляцию и выполняйте перемотку максимально аккуратно, чтобы не повредить её. В процессе намотки сверяйтесь со схемой генератора, после чего надёжно закрепляете все провода и подворачиваете прокладки, если те заходят за кольцо. По окончанию работ нанесите специальный лак и, собрав генератор, проверяйте его работу.

Порядок разборки и замены деталей генератора на ВАЗ 2109-2108

Итак, первым делом необходимо отсоединить проводок от интеграла со щетками и открутить два болтика крепления, которые показаны на фото:

Затем щетки вынимаются без каких либо проблем, так как больше их ничего не держит. После этого нужно постараться открутить гайку шкива, при этом необходимо удерживать сам шкив от проворачивания. Так как подручными средствами блокировать его не просто, можно сначала открутить все гайки крепления задней крышки, как показано на фотографии ниже:

После этого болты становятся свободными и значит их можно слегка выдавить в обратную сторону. Это нужно для того, чтобы они заблокировали шкив, так как они попадут между лопастями. Более наглядно это видно на приведенной ниже картинке:

Теперь гайка откручивается без проблем, и после этого можно вынимать ее, и шкив соответственно тоже:

После чего вынимаем 4 болта, которые соединяют две части генератора:

Затем плоской широкой отверткой пробуем разъединить составные части устройства, наглядно это показано на фото:

Но также стоит извлечь шпонку, так как она не даст снять крышку:

Теперь можно снимать крышку:

Она может сняться либо отдельно, либо же сразу вместе с ротором. Хотя, ротор можно вынуть потом также без труда:

Далее нам остается разъединить обмотку (статор генератора) с диодным мостом (выпрямительным блоком). Для этого откручиваем при помощи головки три гайки крепления контактов обмотки к диодному мосту:

После чего можно без проблем снимать обмотку:

Чтобы извлечь диодный мост, необходимо вытащить болты его крепления с обратной стороны задней крышки, как это наглядно продемонстрировано на фотографии внизу:

Получается, что весь генератор ВАЗ 2109-2108 полностью разобран на составные части, каждую их которых можно заменить при ее выходе из строя. Более подробный материал по диагностике деталей генератора читайте в следующих статьях этого раздела. Сборка происходит в обратной последовательности.

Понравилась статья? Поделиться с друзьями:
Chevrolet - лучшая машина
Добавить комментарий
Adblock
detector
