Расшифровка маркировок шин: что означают те или иные записи?

Что обозначают цветные метки на шине

Желтая отметка, в виде круга или треугольника, означает самую легкую часть шины. При установке покрышки на диск желтую отметину необходимо совместить с самым тяжелым местом на шине. По стандарту это часть, где находится ниппель.

На покрышках с пробегом желтая метка теряет актуальность из-за того, что при износе резины ее баланс несколько смещается.

Красный маркер — точка на покрышке. Он показывает область силовой разнородности, который обуславливается разными соединениями слоев резины в процессе ее производства. Разнородность — явление обычное, оно присутствует во всех автошинах. Но красным отмечают только ту резину, которая идет на первичную сборку машины (когда автомобиль выпускают с завода).

Красный маркер соединяется с белыми отметками на дисках, которые являются ориентиром для нахождения центра колес (примерного). Это необходимо для того, чтобы места с максимальной разнослойностью оказывали минимальное влияние на движение машины, что гарантирует более сбалансированные параметры нагрузки на автопокрышки. При стандартной услуге монтажа шин основным ориентиром является совпадение желтой метки с ниппелем. Расположение точки красного цвета игнорируют.

Маркировка. После того как автошина прошла все уровни контроля качества, на нее ставят белый штамп. В нем зашифрован номер проверяющего.

Для свободного ориентирования в моделях автошин на складе на протектор наносят цветовую метку. У всех видов резины (например, с разным типоразмером) эти полоски отличаются по цвету. Если покрышки находятся на складах в больших количествах, по цвету можно понять, что резина относится к одному типоразмеру. Более ценной информации эти цветные полосы не несут.

Дополнительные частные маркировки

Некоторые производители расширяют информацию о шине дополнительной маркировкой. Так часто можно встретить индекс износостойкости. Он приводится после надписи TREADWEAR. Его значение колеблется от 100 до 500. Чем больше показатель, тем длительнее будет стираться протектор.

Термостойкость шин на высокой скорости указывается после надписи Temperature. Значение имеет три вида: А, В и С. Наилучшим показателем является А, а наихудшим С.

Температурный показатель

Наибольшее допустимое давление в колесе обозначается надписью MaxPressure. Его значение приводится рядом в килопаскалях (кПа) или барах на усмотрение производителя.

  • Надпись Reinforced говорит о том, что резина усилена еще одним слоем корда или каким-либо другим способом.
  • Буквой  «F» или надписью Frontwheel обозначаются шины, монтаж которых допустим исключительно на переднюю ось. Аналогично, резина с надписью Rear wheel ставится только на зад транспортного средства.
  • В некоторых случаях может быть указан материал, из которого изготовлен скат. Часто можно встретить надпись «2 POLYESTER CORD+2 STEEL CORD». Она обозначает, что колесо имеет по два слоя корда из стали и полиэстера.
  • Отдельно может быть приведен состав протектора, например, Plies: tread и состав слоя боковины Sidewall.

Норма слойности обозначается буквами PR. Для легковых шин обычно используется маркировка 4PR и 6PR. На грузовиках, фургонах и автобусах используется резина 8PR. При направленном рисунке протектора и на асимметричных шинах указывается наружная сторона надписью OUTSIDE или Side Facing Out. Внутренняя часть маркируется словами INSIDE или Side Facing Inwards.

Некоторые шины можно ставить лишь на одну из сторон транспортного средства. Их маркировка включает надпись Left или Right. В первом случае скат является левосторонним, а во втором — правосторонним.

Усиленная шина обозначается буквами XL, что расшифровывается как Extra Load. Если в ее составе имеется металлический корд, то обязательно будет присутствовать слово Steel.

При наличии дефектов производства, которые не влияют на комфорт и безопасность вождения, на боковине ставится штамп DA или Secunda.

Шины с низким сопротивлением качению снижают расход топлива и выброс вредных веществ с углекислым газом в атмосферу. Они обозначаются надписями Green X или Reduces CO2.

При наличии ненаправленного рисунка протектора шина маркируется буквами ND или словосочетанием Non Directional.

Если шины созданы для малых скоростей, то на них присутствуют символы NHS, которые расшифровываются как Non Highway Service.

Скаты повышенной проходимости маркируются SAG или Super All Grip. Резина для кроссоверов имеет надпись SUV или Sport Utility VehiCles.

Если существует возможность углубления рисунка протектора, то на боковине присутствует надпись REGROOVABLE.

Восстановленная после использования покрышка обозначается надписью RETREAD.

Шины не подлежащие ошиповке маркируются Studless, а имеющие посадочные места — Studdable. Скат с шипами будет иметь надпись Studded.

На шины отечественных производителей в обязательном порядке нанесено на боковину ГОСТ или ТУ.

Нормативные требования и стандарты ГОСТ 5513-97

Полный список соответствий требованиям грузовой резины описан в ГОСТ 5513-97. Документ регламентирует все нормативы относительно таких шин и требуемые параметры. Все маркировка должна быть с наружной стороны. Высота 1,6 мм – минимальный показатель для протектора шины. При достижении этих показателей комплект подлежит замене. Зимние шины имеют совсем другие нормативы – здесь критической число равняется 2,5 мм остаточной высоты протектора.
Согласно этому документу регламентируется также норма слойности покрышек. Слойность – количество слоев корда, на боковине резине. Для диагональных грузовых шин обозначение начинается с 8-ми слоев, а максимальный показатель – 18. Колеса радиальной конструкции более выносливы и современны.

Как узнать дату изготовления шин

Дату производства покрышек указывают в виде четырех цифр, обведенных в овал. К примеру, 1806, где первые два числа — неделя изготовления, два следующих — год выпуска. В нашем конкретном примере эти цифры означают, что шины сделали в апреле 2006 года.

Если код даты выпуска состоит из трех знаков, это означает, что покрышка была изготовлена до 2000 года.

Старые обозначения имеют некоторые сходства с новыми, то есть первые два числа означают неделю выпуска, а последние не полностью год, а его последнюю цифру.

Вот пример: код 108 означает, что резина была выпущена на 10-й неделе 88-го или 98-го года. Чтобы определить год точно, необходимо внимательно рассмотреть, есть ли после этого кода промежуток (пропуск или штамп в виде треугольника) на боковой части покрышки.

Если указателя нет, то «108» означает, что автопокрышка была выпущена в 1988 году, а если отступ или треугольный штамп есть, то в 1998 году.

Такие трудности вызваны тем, что ранее заводы-изготовители автомобильных шин не подозревали, что эту продукцию можно будет эксплуатировать более 10 лет. После 2000 года резину стали обозначать удобной маркировкой даты выпуска с четырьмя символами.

Индекс скорости

В маркировке покрышек для легковых автомобилей обычно имеется еще и буква. В нашем примере она выглядит как 185/75R16 104/102S. С числами мы уже разобрались, но что обозначает буква S? Это и есть индекс скорости, которым обозначается максимальная разрешённая скорость с максимальной нагрузкой. Если эту скорость при такой нагрузке превысить, то шина может просто не выдержать.

Индекс скорости обозначается латинскими буквами. Если это F, то скорость ограничена до 80 км/ч, если J – до 100 км/ч. Буква S в нашем примере ограничивает до 180 км/ч.

В продаже встречаются шины с маркировкой ZR, и автолюбители часто не знают, что это означает. Это просто радиальная шина с допустимой скоростью эксплуатации до 240 — 300 км/ч. Хотя сейчас используется система обозначений с одной буквой, и там для этого диапазона предусмотрены буквы W (до 270 км/ч) и Y (до 300 км/ч).

Ваши самые яркие воспоминания ошибочны

Воспоминания волнительных и драматических событий называют в психологии «воспоминания-вспышки», и они, как оказалось, полны ошибок.

Известными примерами этого феномена являются события, связанные с 11 сентября. Психологи попросили участников подробно описать, что они делали, где были и другие детали сразу после теракта и через 3 года.

Выяснилось, что 90% более поздних описаний отличались от первоначальных. Многие люди могут в деталях описать, где и что они делали в тот момент, когда услышали новости. Проблема состоит лишь в том, что эти детали неверны, так как сильные эмоции, связанные с памятью, искажают воспоминания.

Дополнительные обозначения в маркировке шины: на что обратить внимание

Кроме типоразмера, нагрузки и максимальной скорости для конкретной шины также существует и ряд других параметров. Первым делом, шины бывают зимними, летними и всесезонными. По этой причине нужно знать, что представляет собой маркировка зимних шин, а также как расшифровывается маркировка всесезонных шин или летних покрышек.

Итак, встречается обозначение M+S, M&S или маркировка m s на резине, что обозначает «грязь и снег» (от англ. mud + snow). Такие шины могут быть зимними или всесезонными. Также подобная маркировка встречается и на летней резине (обычно для внедорожников). При этом для зимы летние покрышки не подойдут, обозначение ms на летних покрышках говорит только о том, что резина хорошо подходит для езды по бездорожью.

Что касается зимних покрышек, состав резины и рисунок протектора шин для зимы отличается от летней резины. Обычно на зимнюю резину указывает значок в виде снежинки, который наносится на зимние шины.

Всесезонная резина обозначается AS (All Season, каждый сезон). Еще встречается маркировка всесезонных шин AW (Any Weather, в любую погоду). Также добавим, что значок в виде зонтика или надписи типа aquatred, aquacontact, water, aqua, указывает на то, что это особая дождевая покрышка, то есть шина рассчитана на езду по мокрой дороге.

Покупать шины с «плохой» датой производства или нет?

Большинство компаний, занимающихся производством комплектующих для автомобилей, не считают, что необходимо приобретать только те автопокрышки, которые выпущены не более 5 лет назад. Изделия из качественной резины не могут быстро испортиться при соблюдении условий их транспортировки и хранения.

Французская фирма Michelin провела несколько тестовых испытаний (на прочность при повышенных нагрузках, на сопротивление качению). На основании которых было достоверно установлено, что разницы между совершенно новой продукцией и выпущенной 3 года назад нет. Автошины начинают подвергаться активному износу с момента их эксплуатации. Поэтому этот срок более важен по сравнению с тем, когда они были произведены.

Выводы коллег поддерживают и производители шин шины bridgestone, Нокиан. Более того, многие из признанных компаний считают, что качественные покрышки, изготовленные с соблюдением всех технических стандартов, могут служить на протяжении 10 и более лет.

Дополнительные параметры:

Extra Load (XL) – усиленная модель, индекс нагрузки таких шин выше на 3 единицы в сравнении с простыми шинами аналогичного типоразмера.

Reinforced (C) – обозначение шин повышенной прочности, чаще всего относится к легкогрузовым моделям.

All Season (AS), Тous terrain – всесезонные шины.

Any weather (AW) – всепогодные шины. Нередко вместо буквенных символов используются значки (снежинка, тучка, солнышко и т. д.).

Mudd & Snow (M&S) – шины специально разработанные, как для зимнего, так и всесезонного использования.

DA (Штамп) – обозначение шин, с незначительными производственными дефектами, не препятствующими безопасной эксплуатации.

DOT – одобрено Министерством транспорта США.

E – одобрено Европейской Экономической Комиссией.

Inside – обозначение ассиметричных шин. Надпись Inside при установке должна быть с внутренней стороны автомобиля.

Outside – обозначение ассиметричных шин. Надпись Outside при установке должна быть с внешней стороны автомобиля.

Left – шины с данной маркировкой должны установливаться только с левой стороны.

Right – шины с данной маркировкой должны установливаться только с правой стороны.

Made in Germany – обозначение страны производителя.

Max Pressure – максимально допустимое давление в шине, в кПа.

PSI – Индекс давления от 20 до 85 (только для шин с индексом “С”).

Aqua, Aquatred, Rain, Aquacontact, Water, или значок «зонтик» – означает, что шины разработаны для дождливой погоды и эффективно препятствуют возникновению эффекта аквапланирования.

Regroovable – указывается в случае наличия возможности углубить рисунок протектора методом нарезки.

Retread – восстановленные шины.

Rotation – направленные шины, направление вращения указавается стрелкой на боковине шины.

Steel – означает, что шины оснащены металлическим кордом.

Temperature – температурный режим, предусмотренный для конкретной модели, существует три категории: А, В и С.

Treadwear, TWI – коэффициент или индекс износоустойчивости, определяется по отношению к “базовой шине”, для которой он равен 100.

Traction – коэффициент сцепления, как и температурный режим делится на 3 категории: А, В и С. Коэффициент А имеют наибольшее значение.

Tread – говорит о том, что шина состоит из 5-и слоев: слой искусственного шелка + 2 слоя стального корда +2 слоя нейлона. Применяется в США.

Tubeless (TL) – обозначение бескамерных шин. Если данная маркировка отсутствует, использование шины возможно исключительно с камерой.

Tube Type (TT) – эксплуатация возможна исключительно с камерой.

Twid – индикатор износа проектора.

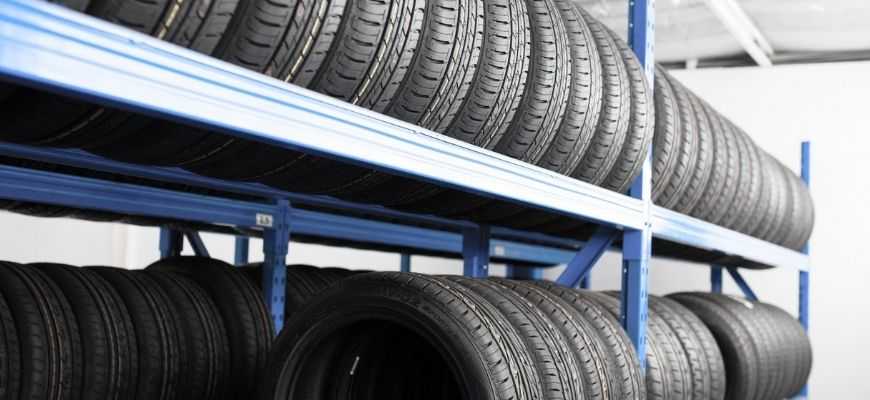

Полезные советы

Срок службы резины можно продлить, если за ней правильно ухаживать:

  • Неиспользуемые покрышки нужно помещать в специальные воздухопроницаемые пакеты;
  • Помещение для хранения не должно быть сырым и слишком холодным. На резину не должны попадать прямые солнечные лучи;
  • Автомобиль не стоит ставить на солнечное место, так ка ультрафиолетовые лучи негативно сказываются на структуре материала автопокрышек;
  • Нужно поддерживать оптимальное давление в покрышках. Его снижение или повышение ускоряет перегрев резины и соответственно увеличивает ее износ.

Если вы стали интересоваться годом выпуска, то значит хотите приобрести продукцию, которая прослужит без нареканий как минимум 5 лет. В 2021 году стоит уже приобретать автопокрышки, выпущенные не ранее 2016 года.

хранение шин

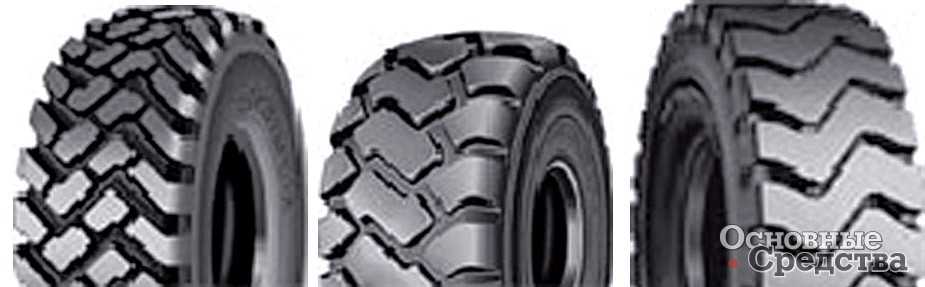

Шины для землеройных машин

Буквы Е, L, G обозначают тип техники, для которой используются шины. Цифра после буквы обозначает тип и глубину рисунка протектора.

E Шины для землеройных машин (Earthmovers)
L Шины для погрузчиков и бульдозеров (Loaders & Dozers)
G Шины для грейдеров (Graders)

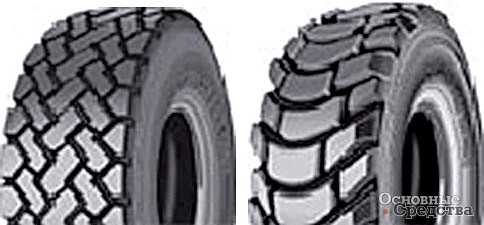

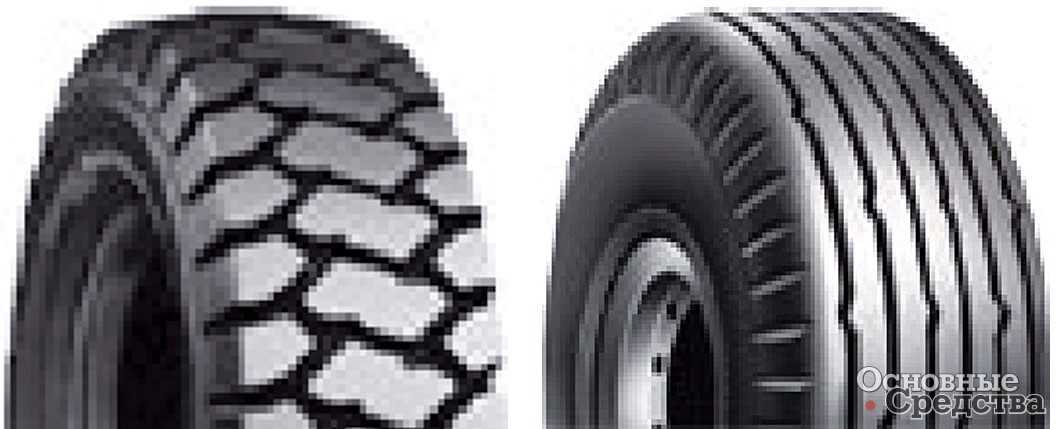

Шины Е применяются, как правило, на машинах, выполняющих земляные работы: самосвалах, скреперах и мобильных кранах. Эти шины используются для транспортировки грузов по бездорожью на короткие расстояния до 4 км в один конец при скорости до 65 км/ч.

Глубина протектора шин типа Е может обозначаться с использованием числового рейтинга. Обычная глубина имеет рейтинг 100, глубокий – 150, что означает глубину в 1,5 раза больше обычной, мелкий – 60, что составляет 60% от обычной глубины.

Код Тип рисунка Глубина рисунка протектора Применение
E-1 Ребристый Обычная На не ведущих колесах, чаще всего устанавливается на управляемых мостах самосвалов
E-2 Повышенного сцепления Обычная Может устанавливаться на любые оси и чаще всего применяется на скреперах с элеваторной загрузкой
E-3 Для каменистой поверхности Обычная Обладает хорошей устойчивостью к повреждениям камнями и хорошим сцеплением. Преимущественно используется на самосвалах с задней разгрузкой и с разгрузкой через дно, скреперах и мобильных кранах. Может устанавливаться на любых осях. Имеет хорошую теплостойкость и применяется на машинах, транспортирующих грузы на большие расстояния и с высокой скоростью
E-4 Для каменистой поверхности Глубокая Имеет глубину протектора в 1,5 раза больше, чем шины Е-3 с обычной глубиной протектора. Благодаря большой массе протектора эта шина имеет более длительный срок службы и повышенную стойкость к повреждениям. Преимущественно используется на любых осях транспортных средств в горной промышленности и в карьерах, где преобладают короткие перевозки по скалистому грунту
E-7 Для сыпучей поверхности Мелкая С ребристым рисунком протектора, предназначена для техники, которая работает на мягких песчаных грунтах

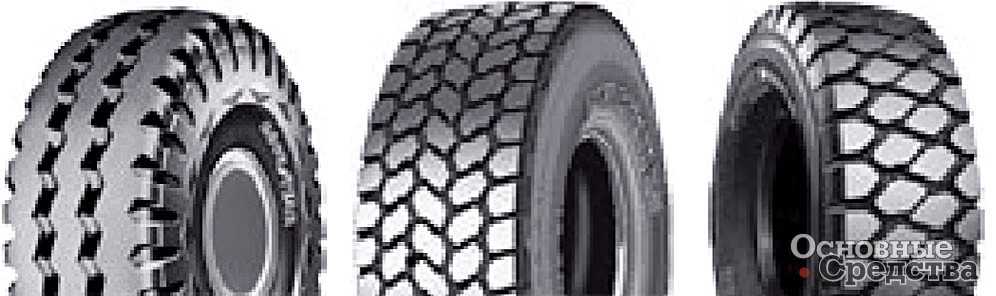

Шины L используются для погрузчиков и бульдозеров, работающих в условиях бездорожья. Большая часть шин из-за своей тяжелой конструкции имеет ограничения по скорости (8 км/ч) и расстоянию перевозки грузов (76 м). Шины L-2 и L-3 также устанавливаются на грейдеры.

Глубина протектора L-4 составляет примерно 150% от глубины протектора L-3, а глубина протектора L-5 – 250% от глубины L-3.

Код Тип рисунка Глубина рисунка протектора Применение
L-1 Повышенного сцепления Обычная Обладает максимальным сцеплением на песчаных и мягких грунтах
L-3 Для каменистой поверхности Обычная Обладает хорошим сцеплением и сопротивлением воздействию горной породы; предназначена для погрузчиков
L-4 Для каменистой поверхности Глубокая Благодаря утяжеленному протектору обладает более высоким сопротивлением повреждениям от воздействий горной породы, протектор также служит дольше по сравнению с шинами для погрузчиков

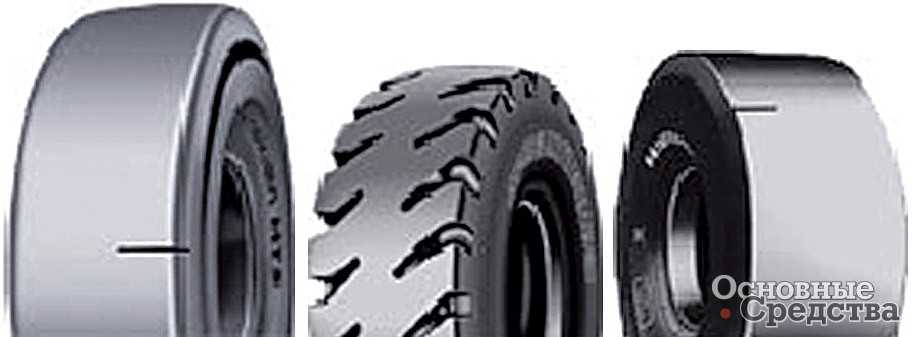

L-4S Гладкий Глубокая В горнорудной промышленности для техники, эксплуатирующейся под землей в тяжелых условиях; обладает исключительно прочным протектором
L-5 Для каменистой поверхности Сверхглубокая Для погрузчиков, работающих на скалистых поверхностях; благодаря утяжеленному протектору обладает повышенным сопротивлением воздействию горных пород
L-5S Гладкий Сверхглубокая Имеет высокую устойчивость к повреждениям; применяется на скалистых поверхностях и на подземных машинах в горнорудной промышленности; более всего подходит для эксплуатации с защитными цепями на горячем шлаке и в тяжелых условиях засыпных работ

Шины G применяются в основном на автогрейдерах всех типов при скоростях до 40 км/ ч без ограничения расстояния. Они также могут устанавливаться и на погрузочную технику.

В настоящее время шины одного типоразмера часто используются для разных типов техники и поэтому имеют двойное обозначение (L-2/G2, E-3/L-3).

Код Тип рисунка Глубина рисунка протектора
G-2 Повышенного сцепления Обычная
G-3 Для каменистой поверхности Обычная

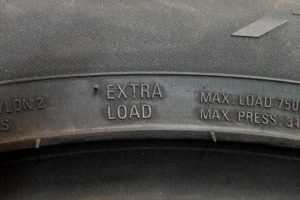

Что означает XL в маркировке шин

Маркировка шин XL (Extra Load, большая загрузка) указывает на то, что это усиленная шина. Индекс нагрузки увеличен на три единицы по сравнению со стандартными шинами в таком же типоразмере.

Если иначе, даже с индексом нагрузки 92 и маркировкой XL, вместо 630 кг. такая шина выдержит 690 кг. Данные покрышки имеют усиленную боковину и более прочную конструкцию, что позволяет эксплуатировать резину в условиях более сильных нагрузок.

Направленная и ненаправленная резина, бескамерные шины и другие обозначения

Прежде всего, на шинах можно встретить надписи Inside и Outside. Такая маркировка указывает на ассиметричные шины, при их установке на диск нужно следить за тем, какая сторона покрышки наружная и внутренняя. Надпись Outside должна быть снаружи, тогда как Inside внутри.

Надпись Rotation и/или  значок в виде стрелки на боковине показывает направление вращения шины, если такая шина направленная. При установке таких покрышек необходимо учитывать, что колесо должно вращаться только в том направлении, куда указывает стрелка. В противном случае резина может шуметь, сильно изнашивается, изменяются эксплуатационные характеристики.

Если рассматривать покрышки с камерой и без, отдельного внимания заслуживают Tubeless шины, что значит бескамерная шина. Если такой надписи нет, шина должна использоваться вместе с камерой. Дополнительно может присутствовать надпись Tube Type, также указывающая на необходимость использовать камеру.

При выборе зимней резины нужно обращать внимание и на Studless шины (перевод «без шипов»). Фактически, это значит, что шина не подлежит ошиповке

 В то же самое время шины с надписью Studdable  можно оснащать шипами.

Надпись Max Pressure и цифровое обозначение указывает на то, какое максимальное давление допускается в данной шине, а надпись Max Load позволяет определить максимально допустимую нагрузку в кг. на колесо.

Усиленные покрышки обозначаются надписью RF (Reinforced). Также усиленная шина может иметь в маркировке литеру «С» после обозначения типоразмера (например, 205/85 R16C). Это говорит о том, что шина грузовая. Radial указывает на радиальную конструкцию шины, надпись Steel говорит о том, что в конструкции используется металлический корд.

Шины RSC или шины RunFlat (RunFlat System Component) представляют собой особые покрышки, на которых можно продолжить движение даже в том случае, если давление в шине полностью упало в результате прокола или пореза.

Допускается движение со скоростью не более 80 км/ч на расстояние до 150 км. Разные производители могут использовать различные обозначения для данной технологии (RFT, SSR, RunOnFlat, Run Flat, ZP и т.п.)

Надпись Temperature с литерами А, В, С указывают на то, насколько шина устойчива к нагреву при езде с высокой скоростью. Маркировка покрышки литерой А говорит о лучшем результате, тогда как C худший показатель. Точно такими же литерами А, В и С маркируется Traction, что отображает эффективность торможения шины на влажной дороге.

Среди дополнительных обозначений на шинах можно выделить Treadwear. Маркировка указывает на расчетный пробег шины по стандартам и тестам, которые проводятся в Америке.

Обозначение TWI (Tread Wear Indiсatоrs) является индикатором износа протектора (иногда индикатор со стрелкой). Такие указатели находятся в нескольких местах по окружности шины, указывая на минимально допустимую высоту протектора.

Сам индикатор износа шины является выступом, высота которого 1.6 мм. Это и есть минимально допустимая величина протектора легковых авто. Такой индикатор расположен в глубине протектора, обычно его располагают в канавках водоотвода шины.

Также на шине можно увидеть обозначение DOT, где закодирован производитель покрышки, дата выпуска резины в виде недели и года, кодировка размера, сертификация и т.д.

Если видна литера E, заключенная в круг, тогда такая шина соответствует требованиям и стандартам ECE (требования европейские). Обозначение DOT указывает на то, что шина соответствует стандарту качества в США.
