Установка парктроника на автомобиль своими руками

Описание и принцип работы системы автоматической парковки

Задачи и функции

Чтобы выбрать подходящий парктроник для своего автомобиля, необходимо для начала понять, какие возможности дают эти автомобильные системы оповещения, и на что они способны.

Функция парктроника предельно простая и понятная. Это устройство помогает водителю уверенно и аккуратно припарковаться, не задев другие машины и препятствия, в условиях ограниченного пространства и плохой видимости.

Что же касается функциональных возможностей, то они отличаются в зависимости от конкретного типа и модели оборудования с комплексом датчиков.

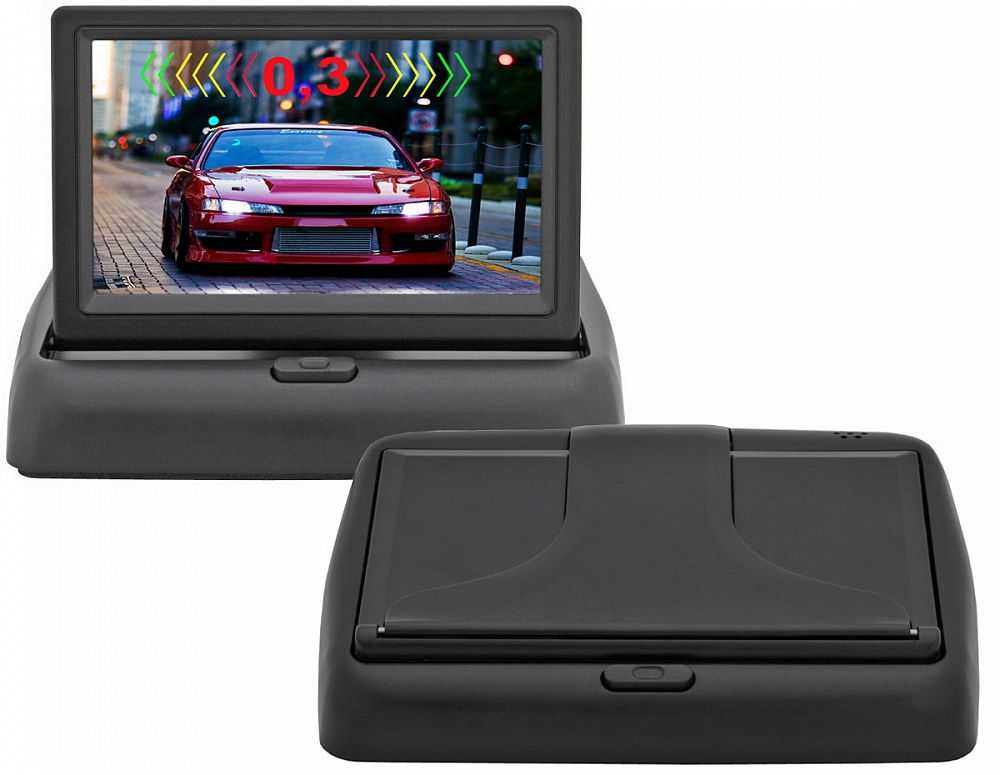

  1. Экран. Современные парктроники активно комплектуются специальными дисплеями, на которые выводится информация об удалении относительно препятствия позади транспортного средства. Это могут быть обычные дисплеи размером со смартфон или планшет, зеркала заднего вида, зеркала в солнцезащитном козырьке и пр.
  2. Выход видео изображения. Полезная и крайне востребованная функция. Ряд парктроников уже изначально комплектуются камерой заднего вида. Блок управления имеет специальные видеовыход, позволяющий подключить камеру и вывести изображение на дисплей в самом салоне авто. Другие же располагают функцией подключения к уже имеющемуся в машине экрану мультимедийной системы.
  3. Оповещения. Функция оповещения реализована несколькими способами. У некоторых это просто звуковые сигналы, светодиодные индикаторы, графические изображения или их комбинация. Наиболее практичным считается сочетание графического изображения и звукового сигнала. Последний позволяет вовремя нажать на тормоз или изменить направление движения задним ходом.
  4. Функция памяти расположение компонентов машины. На некоторых авто устанавливаются фаркопы, выступающие за пределы парктроника задние бампера, запасные колёса и пр. Парктроник может воспринимать их как препятствие, и выдавать ложные сигналы. Функция памяти даёт возможность запомнить, что это не угроза, а потому при движении задним ходом устройство перестанет на них так реагировать, то есть не будет воспринимать вовсе. Для некоторых авто это действительно важная и необходимая функция.

Подобрать комплект датчиков не так сложно, если подойти к этому вопросу ответственно и со знанием дела.

Incar PT-1044B

Как избежать поломок датчика парктроника?

Для предотвращения быстрого выхода из строя парковочной системы датчики нуждаются в периодической диагностике и обслуживании. Если на сенсорах имеются следы грязи, эти элементы подлежат очистке. Наличие влаги на управляющем модуле приведет к его поломке, поэтому влажные следы надо удалять. Одна из особенностей металлизированной ленты, которая используется вместо датчиков, заключается в возможности скапливания влаги под ней. Поэтому ленту надо периодически снимать и удалять грязь не только с нее, но и с поверхности бампера.

При очистке микропроцессорного блока надо быть осторожным, чтобы не повредить устройство. Корректная работа системы зависит от правильности монтажа составляющих элементов и их подключения. Кроме соединения, нужно настроить работу прибора. Это позволит ему реагировать на препятствия с расстояния, необходимо для водителя. При настройке и подключении системы изучается сервисное руководство, в нем могут указываться нюансы использования и подключения.

 Загрузка …

Общие сведения

Помощь за рулем, особенно новичкам, всегда приветствуется, но при этом нельзя постоянно возить с собой более опытного водителя, который подскажет, как правильно нужно ехать и когда следует поворачивать.

Устройство выполняет главную цель — предупредить водителя об опасности путем звуковых сигналов, а дорогие модели еще и имеют камеры заднего или переднего вида, которые позволяют максимально объективно следить за ситуацией на дороге.

Что это такое

Парктроник, который еще называют парковочным радаром, представляет собой специализированное устройство, отслеживающее обстановку вокруг и предупреждающее водителя в случае риска критического сближения с другим объектом, попросту говоря, столкновения.

Сами датчики работают по принципу эхолота, испуская сигнал, отражающийся от других объектов и возвращающийся обратно.

Вычислительное устройство обрабатывает полученные данные и выдает результат в виде расстояния до препятствий, это может быть сигнал различной силы, продолжительности или информация на служебном экране системы.

Виды современных парктроников

Все существующие парктроники различаются по их конструкции, а также наличию дополнительных устройств, которые являются вспомогательными.

Таким образом, можно выделить следующие типы парковочных устройств:

Стандартный, ультрозвуковой Имеет разное количество датчиков, а также систему звукового оповещения, сигнал которой передается водителю. Как правило, чем чаще звучит сигнал, тем ближе препятствие, но есть и минус, который заключается в том, что водитель не знает, с какой именно стороны ближе препятствие и вынужден парковаться дольше
С камерой Помимо звуковых сигналов, такой парктроник позволяет видеть ситуацию сзади с помощью камеры, выводящей видео на дисплей автомобиля. Таким образом, водитель может понимать, какое именно препятствие у него на пути, и что ему нужно делать
Беспроводные Вместо проводов, которые встречаются у парктроников, информация передается на дисплей или колонки с помощью радиосигнала. Его ставят в автомобили, в которых не было парктроников изначально, чтобы не проводить много работ и не тратить большое количество времени на монтаж
Ленточный Вместо привычных точечных датчиков на задний бампера крепится металлизированная лента, позволяющая практически избежать мертвых зон. В целом электромагнитный датчик парковки работает по тому же принципу, что и обычный

Действующая нормативная база

Системы позволяют стать так, чтобы не мешать другим водителям и не заехав на тротуар, при этом не создавая аварийные ситуации во время парковки.

Если же автомобилист нарушит правила и станет неправильно, закрывая часть дороги, либо же совершит ДТП, то наказание для него будет выбрано согласно норм Кодекса об административных правонарушениях.

За нарушения парковки будет назначен штраф, а если было совершено ДТП, которое привело к травмам человека, то за это можно лишиться прав и даже получить уголовную ответственность.

Замена датчика парковки

Еще одной распространенной причиной неисправности парктроника является механическое повреждение зеркала датчика маленьким камешком, который, по «закону бутерброда» попадает именно в центр датчика. Здесь существует два варианта: обратится в сервис, где вы услышите стоимость штатного датчика парковки, в которую будет включена доставка датчика из США, премиальные всего отдела доставки и скромная цена самого датчика.

Второй вариант – это купить датчик, подходящий по размерам и рабочим параметрам и установить его, вместо штатного. В этом случае, если сменный датчик другого цвета, то дело легко поправит покраска датчиков парктроника, которую вы сможете произвести сами. Корпус нового датчика обезжиривается и покрывается тонким слоем лака необходимого вам цвета.

В основном мы перечислили «народные» способы и методы, которыми производится ремонт датчика парктроника. Самым же эффективным является обращение в специализированный сервис, естественно при вменяемой стоимости ремонта.

В каких случаях можно отремонтировать парктроник самостоятельно?

Произвести ремонт парковочного радара не получится только в том случае, если проблема заключается в работе микропроцессорного модуля. Детальная диагностика печатной платы и ее ремонт подразумевает перепайку составляющих элементов. А для выполнения этой задачи требуется специальное оборудование и инструмент.

Последовательность действий при ремонте устройства

Процедура ремонта парковочной системы выполняется так:

На первом этапе производится тщательная очистка всех сенсорных датчиков, установленных на бамперах. Для прочистки используется чистая ветошь без ворса. Ворсинки могут остаться на сенсорном элементе и привести к их некорректной работе.
Производится визуальная диагностика либо прозвонка электроцепей. Надо проверить целостность проводов, идущих на разъеме от электронного модуля. Если в ходе диагностики обнаружены поврежденные провода, они подлежат замене. Для этого производится демонтаж пластиковой облицовки, под которой уложены электролинии, меняются проводники и обивка ставится на место.
Визуально проверяется электронный модуль. Надо убедиться в целостности его корпуса и разъема, к которому подключается проводка. На штекере не должно быть окислений или следов повреждений контактов. Если контактные элементы погнуты, они выравниваются, а следы закислений удаляются с помощью мелкозернистой наждачной бумаги.
Затем блок рекомендуется разобрать, чтобы оценить состояние платы. Следы загрязнений и пыль при их наличии удаляются из корпуса. Если плата была подвержена воздействию влаги, что привело к неработоспособности устройства, ее следует просушить. Не факт, что это поможет, но в некоторых случаях позволяет решить проблему. Просушка выполняется с помощью фена либо плата кладется в теплое место, но воздействие высоких температур на нее не допускается.
Производится проверка качества подключения проводов к контактам датчика. Для этого надо демонтировать задний или передний бампер либо залезть под него и оценить состояние контактов визуально. Если провод на одном из сенсорных элементов отсутствует, его надо заново припаять. Закисления на контактах убираются, все влажные составляющие системы просушиваются.
Если диагностика показала, что неисправен только один контроллер из нескольких, то устройство подлежит снятию и замене. Сами контроллеры обычно выполнены в небольших по размерам цилиндрических корпусах, залитых герметичным клеем. Для демонтажа и разбора сенсорного элемента надо аккуратно снять с фиксаторов заднюю крышку пластмассового корпуса и извлечь из него рабочую часть устройства. Если сенсор оснащен резиновой прокладкой, она удаляется

Повреждение и износ уплотнителя часто становится причиной неработоспособности датчика, поэтому данный элемент подлежит замене.
Затем осторожно производится удаление всех остатков герметика. Надо добраться до пробковой прокладки, на которую устанавливается металлический контур

К нему обычно подключается один проводник. При его отсутствии выполняется пайка нового кабеля.
В зависимости от типа парктроника после разбора корпуса можно увидеть войлочную прокладку с прорезью, в нее устанавливается второй проводник. Уплотнитель извлекается, под ним можно увидеть сенсорный элемент, выполненный в виде небольшого по размерам металлического диска. Если к этому компоненту не припаян кабель, то производится пайка проводника. Дальнейшая сборка делается в обратном порядке. При выполнении этой задачи устройство надо залить герметиком, чтобы не допустить попадания влаги внутрь.

Канал Arsis44 представил подробное руководство по выполнению ремонтных действий для восстановления работоспособности парковочного радара.

Как установить и подключить устройство?

Как можно правильно произвести монтаж устройства в бампер авто, как отрегулировать и как осуществляется покраска в нужный цвет — об этом мы расскажем далее:

Для начала необходимо правильно подготовить место для монтажа прибора. Электронный блок управления гаджетом монтируется в багажном отделении, вам необходимо правильно выбрать само место установки. Можно вмонтировать девайс под пластиковой обшивкой багажника либо в свободном пространстве под крылом

Это не важно, главное, чтобы на блок управления не воздействовала влага и другие внешние факторы.
Теперь можно приступить к подготовке самого бампера и в первую очередь его необходимо тщательно вымыть. После этого, учитывая количество регуляторов, которые идут в комплекте к девайсу, следует правильно разметить этот элемент кузова

Как правило, современные гаджеты оснащаются четырьмя датчикам, в соответствии с этим количеством можно правильно разметить бампер. Как правило, крайние два регулятора разносятся на боковые, радиусные части бампера. То расстояние, которое осталось, можно разделить на соответствующее количество частей, в зависимости от числа регуляторов, которые идут в комплекте.
Что касается непосредственно разметки, то ее можно сделать с помощью фломастера или маркера. Чтобы не испортить цвет кузова, маркер в дальнейшем смывается с помощью спирта. Также следует отметить, что разметка делается в соответствии с определенными параметрами гаджета, то есть необходимо учитывать показатели работы устройства, отмеченные в инструкции. В большинстве случаев уровень высоты от земли составляет полметра.
Используя фрезу, необходимо высверлить соответствующие отверстия в бампере, после чего вмонтировать в них регуляторы. В большинстве случаев регуляторы без проблем устанавливаются в посадочные места, но для большей уверенности в том, что они не выпадут, их можно посадить на клей.
Перед тем, как красить регуляторы в нужный цвет, их надо подключить к блоку управления, а также к монитору. Для этого используется схема, идущая  в комплекте. Далее, нужно красить выводы датчиков, чтобы они были в тон бампера. В принципе, выводы можно и не красить, все зависит от ваших предпочтений.
Завершающим этапом будет диагностика и тестирование рабочего состояния гаджета, при этом тестирование должно производиться с препятствиями.

Установка датчика в бампер

В целом процесс монтажа гаджета не особо сложный, в принципе, при желании с этой процедурой сможет справиться любой. Если у вас есть сомнения по этому поводу, то лучше один раз заплатить и довериться специалистам, зато быть уверенным в работоспособности устройства.

Как установить парктроник на Шевроле Круз?

С каждым днем все труднее найти место на парковке, в связи с постоянным ростом числа машин. Поэтому парковаться приходится в довольно-таки неудобных условиях.

И если для водителя профессионала это, по меньшей мере, занятие затруднительное, то для новичков и вовсе — нереально.

И установить его не составит труда. Это можно сделать своими руками, не прибегая к помощи посторонних, просто следуя инструкции ниже.

С чего начать?

Итак, начнем. Первым делом необходимо приобрести данное устройство, причем у проверенного поставщика. Хороший вариант – это выбрать и приобрести парктроник на шевроле круз тут. Тем самым полдела уже сделано.

Принцип работы парктроника заключается в том, что питание к устройству поступает от зажигания фонаря заднего хода. Иными словами парктроник включается только, когда совершается задний ход.

Для установки необходимо подобрать место, где будет располагаться главный блок распределения. Идеальным местом для него подойдет задняя часть крыла (естественно с внутренней стороны).

Сам дисплей крепится на панели машины. Расположение датчиков не должно превышать расстояние до земли более 50-и сантиметров. Вся проводка проходит под пластиком и обшивкой (если не смущают торчащие в салоне провода, то можно и не скрывать их).

Начнем с датчиков и главного блока. Для этого снимем обивку в багажнике. Главный блок крепим в левом (или правом) заднем крыле. Материалом для крепления может послужить обычный скотч. Теперь перейдем к датчикам.

Чтобы прикрепить датчики, необходимо сделать разметку, тем самым определить, где они будут находиться. Для того, чтобы это сделать можно просто просверлить отверстия, ориентируясь на заводские отметки (перед этим естественно сняв бампер).

Либо сделать разметку на наружной стороне бампера, не прибегая к демонтажу. От земли до датчика расстояние не должно превышать 50-и сантиметров, а по горизонтали между собой датчики должны иметь расстояние приблизительно 30-40-30. Провода от датчиков выводятся в багажник через специальный клапан.

Подключение проводов

Что касаемо проводки, то той, что будет в комплекте с устройством, может быть недостаточно. Поэтому не будет лишним приобрести пару метров дополнительно.

От дисплея провода тянем через пластмассу до обшивки. Далее под обшивкой вдоль стекла. И так до самого багажника. Там провод крепится к распределительному блоку.

И завершающим этапом будет подключение питания к главному блоку. Для этого нужно присоединить провод от блока к фонарю заднего хода (бело-зеленый провод).

Как и какой парктроник выбрать и на чем остановиться

Прежде всего, нужно помнить, что выбор парктроника является очень важным решением, поэтому к нему следует походить скрупулезно, взвешенно и с четким осознанием цели.

В первую очередь, следует обращать внимание на количество комплектных датчиков-излучателей. Конечно, можно выбрать бюджетный вариант парктроника с двумя датчиками, смонтированными в углах бампера, однако спокойствие в такой ситуации будет только мнимым – поскольку препятствие, находящееся в центральной части машины останется вне поля зрения такого парктроника

Немного лучше проявит себя трехсонарное устройство, хотя и оно не обеспечит полной безопасности.

Датчики парктроника можно подобрать под цвет салона авто

Оптимальным выбором является парктроник с большим количеством датчиков. Минимально это число может ровняться четырем. Идеальным вариантои станет парктроник 8 датчиков лишенный мертвых зон, «просматривающий» все опасное пространство и гарантирующий своевременное обнаружение малейшего препятствия. Конечно, такой вариант потребует значительных финансовых вложений, но они все равно не смогут сравниться со стоимостью восстановительного ремонта.

Не менее важен и индикаторный элемент системы. Бюджетным выбором станет обыкновенный звуковой сигнализатор, но он может быть не эффективным у любителей громкой музыки или у водителей с нарушениями слуха.

Гораздо проще будет ориентироваться в показаниях датчиков при дополнении звукового сигнала визуальным, состоящим их полосок разного цвета, которые по мере приближения к препятствию меняют свой цвет от зеленого к красному.

Простейший дисплей парктроника, который предупреждает о приближение препятствий с помощью полос разного цвета

Еще больше удобства предоставляет индикатор, отображающий расстояние до преграды конкретными цифрами. Некоторые модели парктроников могут быть оснащены в качестве источника оповещения и отдельным дисплеем, на который данные выводятся в цифровом и цветовом форматах. Иногда даже присутствует схематичное отображение автомобиля.

На таких парктрониках вся информация выводится на цифровой дисплей и дублируется звуковыми сигналами

Практически все современные модели парктроников имеют возможность отключить звуковое сопровождение процесса парковки, поскольку при наличии хотя бы самого простого светового индикатора, потребность в звуке отпадает практически полностью.

Водители с большим стажем, привыкшие припарковывать автомобиль что называется «по зеркалам», зачастую прибегают к использованию парктроника, индикатор которого монтируется во внутрисалонное зеркало. Во время обычной езды он абсолютно незаметен и проявляется только при задействовании задней передачи.

Верхом же технологий и комфорта является парковочный помощник, в котором объединены сонары и камера обзора назад, которая посылает изображение происходящего за «филейной» частью автомобиля на экран, смонтированный в определенном месте. Таким образом, ко всем преимуществам обычного парктроника добавляется еще и визуализация происходящего. Единственной проблемой могут стать осадки, поскольку после передвижения машины по грязи объектив заднего «наблюдателя» может загрязниться и сонары останутся в одиночестве.

Парктроник с камерой заднего вида наиболее оптимальная и безопасная система

Помимо количества непосредственно радаров, важно уделить внимание и эргономике восприятия показаний парковочной системы, а также возможности активации парктроника только при необходимости – при нахождении в пробке неотключаемая система будет только мешать. Не стоит забывать и о климатической адаптированности всех элементов парктроника. Оптимальным решением станет выбор комплекта, способного выдерживать значительные перепады температур и не восприимчивого к влаге, пыли

загрязнениям и т.п

Оптимальным решением станет выбор комплекта, способного выдерживать значительные перепады температур и не восприимчивого к влаге, пыли. загрязнениям и т.п

Не стоит забывать и о климатической адаптированности всех элементов парктроника. Оптимальным решением станет выбор комплекта, способного выдерживать значительные перепады температур и не восприимчивого к влаге, пыли. загрязнениям и т.п.

Также крайне важно понимать, что наличие на автомобиле парктроника нисколько не должно усыплять бдительность водителя, поскольку ультразвуковые датчики могут испытывать затруднения в работе при образовании ледяного налета на их поверхности или при приближении к несплошной преграде (сеточный забор, тележка из супермаркета и т.д)

Как выбрать парктроник — видео

Не Работает Парктроник На Шевроле Круз

Почему не работает парктроник

С помощью парктроников начинающие водители никому не нанесут вреда в момент парковки или в других ситуациях. Это очень полезная опция в городе. Но иногда случается, что в самый ответственный момент не работает парктроник. Водитель-новичок может впасть в паническое состояние, если у него не отработаны навыки парковки.

Конструкция и функциональные возможности парковочных радаров

Итак, данные системы работают на основе сигналов на ультразвуковых частотах. Когда сигнал от датчика парктроника натыкается на различные препятствия, то он сразу улавливается приемным элементом.

Главная функция этой системы – это своевременное обнаружение различных помех для движения спереди и сзади автомобиля, а также оповещение водителя об этих препятствиях. Большинство опытных водителей уверены, что пользы от этой опции нет — она считается не более чем женской безделушкой. Но на дороге могут случаться самые разные ситуации. К примеру, это устройство незаменимо, если вдруг перестали работать задние фонари в темное время суток. К тому же парковочный радар не позволяет водителю отвлекаться от вождения и чрезмерно рисковать. Конструктивно разные виды парктроников могут различаться между собой. Сейчас существует три вида этих систем.

Первый тип парковочных систем имеет наиболее сложное устройство. Он представляет собой блок управления, датчики, а также соединительные провода. Второй вид устройств также оснащен датчиками. Но проводов здесь уже нет, это беспроводные решения. Третий вариант конструкции отличается тем, что вместо датчиков используется специальная лента.

Типичные неисправности парковочных радаров

Если не работает парктроник, то поломка и причина ее не зависят от модели автомобиля. Это может быть даже не автомобиль – такими устройствами часто оснащают складские электрокары и тележки. Рассмотрим несколько типовых причин, из-за которых данные системы могут выходить из строя.

Блок управления

Это большая редкость, но иногда не работает парктроник по причине неисправностей, связанных с блоком управления. Зачастую большинство таких узлов оснащено собственной диагностической системой. В случае неисправности водитель сразу узнает об этом.

Модуль может выйти из строя по причине проникания внутрь него влаги. Если вода попадет на печатную плату, произойдет КЗ. Диагностировать данную неисправность можно по следам воды, соли или других веществ на микросхемах. Устранить замыкание достаточно просто – нужно заменить контакты либо зачистить их.

Умер датчик парктроника.

Мембрана

В этом случае из строя выходит источник звука в блоке управления. Радар может работать в штатном режиме, однако он не в состоянии с поломанной мембраной издать предупредительный звук.

Поломки, связанные с загрязнением датчиков

Это особо неприятные неисправности. Вода и грязь могут легко попадать на датчики парктроника или на металлическую ленту, которая находится с обратной стороны бампера.

Достаточно одного небольшого камня, чтобы вывести элемент из строя. Если не работает задний парктроник, то это вполне может означать, что вышли из строя датчики. При нечастых грязевых воздействиях датчикам ничего не грозит.

Но если эти элементы регулярно забиваются грязью, они могут выйти из строя.

«Опель Астра»

Если не работает парктроник «Опель Астры», то это может быть связано с проводкой и контактами, а также с самими датчиками устройства.

Специалисты рекомендуют в этом случае проверять предохранители в багажнике и осмотреть, стрекочут ли датчики. Если установлены оригинальные датчики, то номер их должен совпадать со штатным.

Также нелишним будет проверить проводку. Зачастую эти действия помогают восстановить правильную работу устройства.

«Мерседес» и «Ауди»

Почему не работает парктроник? Если удалось отыскать неработающий датчик, то проблема либо в проводке, либо в самом датчике. Если не работает последний, то его необходимо заменить. В продаже есть как оригинальные, так и неоригинальные детали

Важно приобретать датчик вместе с корпусом

«Шевроле Круз»

Нередко случается, что не работает парктроник на «Шевроле Круз». В этом случае специалисты рекомендуют проверять предохранители в монтажном блоке – № 1, 4, 5.

Нужно проверить, есть ли напряжение на них. Для этого пользуются мультиметром или вольтметром. Далее проверяют разъем дисплея, а затем диагностируют систему сканером.

Также проблема может быть связана с дисплеем. Затем тестируют датчики.

Как разобрать

Чтобы разобрать датчик, необходимо знать о его конструкции и расположении. Также необходимо разбираться в основных причинах поломки и способах их устранения.

Сегодня на рынке парковочного оборудования доступно три типа парктроников:

  • Первый характеризуется сложным исполнением. Он представляет собой систему из блока управления и проводов, соединяющих все узлы воедино.
  • Второй тип оснащен аналогичными деталями, но в нем отсутствуют провода.
  • В третьем типе задействованы не классические датчики, а металлизированная лента. Такие модели отличаются высокой надежностью и эффективностью работы, т.к. у них практически нет «мертвых зон». Независимо от расположения препятствия, система сможет оповестить водителя об опасности задолго до приближения. Подобные приборы фиксируются на внутренней стороне бампера, что защищает их от негативных факторов и случайных поломок.

Из-за простоты конструкции сложности в разборе датчика отсутствуют. Но перед началом работы лучше проконсультироваться с товарищем, который уже демонтировал и поменял деталь.

Изначально разбираем бампер и отсоединяем клеммы с проводами от старого радара. Если вместе с ним присутствовали провода, их нужно отсоединить от блока управления. Иногда приходится осуществлять демонтаж заднего бампера.

Преимущества и недостатки

Как и у многих инноваций у данной функции есть свои плюсы и минусы. К плюсам можно отнести следующее:

  • правильная и безопасная парковка автомобиля даже без достаточных навыков водителя;
  • на поиск парковочного места и парковку уходит меньше времени. Автомобиль сам находит место парковки и может припарковаться в пространство, где до соседних машин остается 20 см;
  • можно управлять парковкой на дистанции при помощи пульта управления;
  • система запускается и выключается нажатием одной кнопки.

Но также есть и свои минусы:

  • автомобили с системой автоматической парковки стоят дороже в сравнении со схожими автомобилями без нее;
  • чтобы система работала, автомобиль должен соответствовать техническим оснащением (усилитель руля, АКПП и т.д.);
  • в случае поломки или утери элементов системы (пульт, датчики), восстановление и ремонт обойдется дорого;
  • система не всегда правильно определяет возможности для парковки и для её корректной работы должны быть соблюдены определенные условия.

Автоматическая парковка во многом стала прорывом в автомобильной индустрии. Она значительно облегчает парковку в загруженном ритме крупных городов, но также имеет свои недостатки и условия эксплуатации. Бесспорно, это полезная и практичная функция современных автомобилей.

Принцип работы и виды парктроников

Принцип работы парктроника заключается в обработке электронным блоком полученных от беспроводных приемо-передающих датчиков, установленных на бампере автомобиля сигналов, и представлении их на дисплее в удобном для водителя виде.

В самых простых парктрониках информация представляет собой прерывистый звуковой сигнал, частота прерывания которого увеличивается по мере приближения автомобиля к препятствию.

В наиболее распространенных парктрониках информирование звуковым сигналом дополнено монитором или дисплеем, на котором в графическом или в графическом и цифровом виде выводится расстояние до препятствия в метрах. Структурную электромонтажную схему такого радара вы видите на фотографии. В дорогих моделях парктроников дополнительно имеется видеокамера, объектив которой постоянно приходится протирать от грязи, что на практике сводит на нет все ее преимущество.

Датчики измерения расстояния в парктрониках применяются двух типов – ленточные и ультразвуковые. Ленточные датчики представляют собой металлическую ленту, закрепленную с внутренней стороны бампера, детектируют препятствие только на расстоянии менее 30 см и плохо работают в условиях влажной среды, поэтому практически не применяются.

Существуют виды беспроводных парковочных радаров, в которых сигнал от электронного блока на монитор передается с помощью радиосигнала. Цена такого парктроника на порядок выше, а кажущаяся простота монтажа обманчива, так как все равно к устройствам необходимо подводить с помощью проводов питающее напряжение, что практически сводит на нет рекламируемое преимущество. В дополнение такая система подвержена радиопомехам, что снижает стабильность работы пароковочного радара в целом. От покупки такого парктроника я сразу отказался.

Устройство и принцип работы ультразвукового датчика парктроника

Ультразвуковые датчики парктроника неприхотливые и способны уверенно обнаружить любое препятствие, находящееся на удалении от автомобиля ближе 2 метров. Ультразвуковой датчик подобен телефонной гарнитуре, только динамик и микрофон установлены в одном корпусе.

Работает датчик следующим образом. С электронного блока на излучатель датчика периодически подается пачка импульсов частотой 40 кГц. Если на пути импульса встречается препятствие, то он отражается и улавливается микрофоном. Далее передается в электронный блок обработки сигнала, который измеряет промежуток времени между моментом излучения импульса и времени его возврата от препятствия. Чем дальше находится препятствие, тем больше нужно времени для возврата сигнала к датчику. Таким простым путем и определяется расстояние. Электронному блоку остается только преобразовать время путешествия импульса в метры и вывести информацию на дисплей.

Расстояние, на котором парктроник может обнаружить препятствие зависит от мощности излучаемого импульса и чувствительности микрофона.

Угол излучения импульсов ограничен, поэтому для полного перекрытия слепой зоны на бампер требуется установить не менее четырех ультразвуковых датчика.

Установка парктроника самостоятельно

Как установить парктроник, как происходит сверление дырок и подключение устройства в бампер? Можно и нужно ли его красить, какого цвета должна быть покраска, как все сделать правильно? Установка парктроника своими руками и его настройка — не особо сложная процедура. Вам потребуется время и, разумеется, стандартный комплект для ремонта.

Схема для установки девайса своими руками

Итак, установка парктроника подразумевает правильный выбор самого прибора — в этом случае вы ориентируетесь на свои предпочтения, а также бюджет. Чтобы вам не приходилось постоянно делать ремонт, заранее определитесь, какую модель вы хотите приобрести. Для этого воспользуйтесь мониторингом отзывов в сети, чтобы понять, устройства какого типа выбирают другие автолюбители и как они себя ведут при этом.

Правильно выбрав устройство, вам остается осуществить сверление дырок в бампере, установить и покрасить устройство в соответствующий цвет. Учитывайте то, что каждое транспортное средство имеет определенные особенности в плане конструкции, в итоге сверление бампера может занять определенное время. Соответственно, если вы не хотите получать импульс с асфальта или неба, необходимо сразу знать, как правильно произвести сверление дырок бампера и монтаж в целом на вашей модели авто.

Разметка бампера для правильного монтажа

В комплекте к парктронику должна идти инструкция по сверлению бампера, подключению и настройке, из которой можно полностью понять, как осуществляется данная процедура. В том случае, если инструкции о том, как устанавливаются устройства, в комплекте нет, то лучше не останавливать свой выбор на таких приборах. В этом случае можно попросту приобрести для себя мигающее устройство, от которого не будет толку, как бы вы его не могли отрегулировать.

Итак, если вы не хотите столкнуться с ремонтом, то останавливайте свой выбор только на качественных парктрониках. В целом процедура сверления бампера и покраски устройства в соответствующий цвет является универсальной для всех типов парктроников. Если производитель зарекомендовал свою продукцию как качественную, в комплекте будет идти не только инструкция, но и фреза по размеру регуляторов. Эта фреза позволит правильно выбрать отверстия для сверления бампера транспортного средства (автор видео — Автоден ТВ).

9*
