Установка карбюратора своими руками

Процесс установки карбюраторного механизма на автомобиль любого типа не вызывает особенных сложностей. Трудности возникают с правильным подключением множества шлангов, патрубков и магистралей к соответствующим штуцерам и разъёмам.

Для того чтобы установить карбюратор на впускной коллектор мотора (это его «родное» место), потребуется:

  1. Изначально осмотреть фланец коллектора на впуск — нет ли следов нагара или налипаний слоя грязи. В том случае, если на месте крепления карбюратора имеются какие-либо отложения, рекомендуется удалить их специальным очистителем или растворителями серии 642.

  2. Карбюратор устанавливается на четыре шпильки, причём обязательно под него укладывается прокладка.

  3. Шпильки закручиваются гайками до упора.

  4. Сначала к штуцерам подключается патрубок, через который подаётся горючее в карбюратор. Он имеет самый большой диаметр трубы и короткую длину.

  5. С обратной стороны подключается шланг «на обратку».

  6. Специальная магистраль подсоединяется к электромагнитному клапану.

  7. Далее к разъёму распределителя зажигания следует подключить вакуумный шланг.

  8. Далее соединяются концевые окончания экономайзера.

Практически на всех моделях автомобилей карбюратор устанавливается над впускным коллектором

Специалисты СТО во время установки карбюратора не используют герметики. Это обусловлено тем, что эластичный и податливый силикон может при нагревании забить все каналы карбюратора и повлиять на его работоспособность.

Промывка карбюратора с использованием специализированных составов

Процесс промывки:

  1. Выкрутив жиклеры, достав распылители и ускорительный насос, положите половинки карбюратора с распылителями и жиклерами в ванночку, наполненную бензином. Залив каналы специальным средством, оставьте детали на 6-7 часов;
  2. По прошествии необходимого времени достаньте детали из ванночки и с помощью зубной щётки очистите корпус;
  3. Обдуйте все детали сжатым воздухом;
  4. Используя очиститель, промойте каналы, жиклеры, трубки и распылители несколько раз;
  5. Распылители можно чистить с помощью тонкой проволоки;
  6. Не забудьте высушить сжатым воздухом каналы и заслонку дросселя.

Собирая карбюратор, не забудьте осмотреть все прокладки и поменять их, если они растрескались. При закручивании жиклеров постарайтесь их не перепутать местами. Соберите карбюратор и установите его на автомобиль, подключив все трубки, тяги и провода.

Снижение расхода топлива

Расход топлива во многом зависит от условий эксплуатации автомобиля и стиля езды водителя. Тщательно настроив карбюратор по рекомендациям изготовителя, можно добиться минимального расхода, при котором эксплуатационные характеристики двигателя не пострадают.

Снизить расход ниже паспортных показателей позволяет модернизация карбюратора. Однако следует помнить, что в этом случае может уменьшиться мощность двигателя и ухудшиться приёмистость.

Для снижения расхода бензина взамен штатных устанавливают жиклёры с отверстиями меньшего диаметра. Конкретные рекомендации по замене зависят от модели карбюратора.

Залог успешной эксплуатации автомобиля — исправный и правильно отрегулированный карбюратор. Сделать его таковым поможет знание особенностей устройства, эксплуатации и устранения неисправностей.

Ремонт составных элементов

Конечно же, карбюратор К-151 далеко не идеален. Для более эффективной производительности его отдельные части нуждаются в рихтовке и шлифовке. Речь о привалочных плоскостях:

  • верхней крышки, а именно в зоне поплавковой камеры;
  • средней части, где поверхность часто выгнута из-за перетягивания устройства к коллектору.

Ремонт насоса-ускорителя

Насос ускорительной системы попадает в зону внимания ремонтника часто после того, как падает динамика автомобиля. Появляются провалы, увеличивается расход — на начальных стадиях, время от времени.

Если проверка насоса даст такие результаты, надо приступать к его ремонту:

  • производительность ниже 8-9 куб. см;
  • наличие люфта ножки насоса, что объясняет запаздывание подачи горючего;
  • кривое направление струи из носика распылителя — бьёт не в камеру, а в диффузор.

Ремонт карбюратора К151 своими руками в данном случае означает грамотную настройку. Естественно, крышка устройства должна быть снята. Ниже приведены полезные рекомендации:

  1. Протестировать производительность насоса можно только на снятом карбюраторе. Его следует заполнить бензином, затем установить над воронкой с мензуркой (отрезанное днище от пластиковой бутыли тоже подойдёт, если знать, сколько там вмещается). Далее открыть дросселя, удержать их секунд пять в открытом положении. Потом закрыть на 1-2 секунды и вновь открыть. Повторить эти операции десять раз подряд. Сверить объём собранного в мензурке горючего;
  2. Струю легко направить в нужное место, проточив стенку и повернув носик распылителя на пару миллиметров. Смесь должна бить прямо в камеру, а не капать туда или вовсе не попадать. При полном отсутствии струи из распылителя, нужно удостовериться в исправности нагнетательного клапана и чистоте отверстия. Вообще, лучше будет диафрагменный механизм разобрать, промыть его полость и продуть все каналы струёй сжатого воздуха. Отверстие распылителя можно эффективно прочистить куском 0,3-миллиметровой проволоки;
  3. На моделях К-151Д/С предусмотрен двойной топливный распылитель ускорительного насоса. Однако он в этих карбюраторах не нужен, так как вторая камера закрыта. Если данный распылитель будет установлен по какой-либо причине (ошибке), то он начнёт заливать топливо и во вторую камеру. При открытии заслонки бензин потечёт в коллектор. Это вызовет провалы в работе двигателя. Поэтому рекомендуется заменить данный элемент на одинарный. Или модернизировать карбюратор, включая в работу и вторую камеру;
  4. Заслонка воздуха при открытии должна стоять строго в вертикальном положении — 90 градусов! Малейший её завал приведёт к повышению расхода топлива;
  5. Ножка регулируется путём лёгкого подгиба. Она не должна иметь даже малейшего свободного хода. Правильно отрегулированный ускоритель начнёт реагировать мгновенно.

Замена игольчатого клапана в поплавковой камере

Как и было сказано выше, потребление большого количества топлива может начаться из-за неисправного игольчатого клапана. Чтобы его заменить, надо провести следующие действия:

  • демонтировать верх карбюратора;
  • вытащить поплавковую ось;
  • снять поплавок с иголкой;
  • отвернуть седло клапана;
  • установить новые детали;
  • собрать всё обратно.

Принцип работы карбюратора ВАЗ 2107

Топливный насос подает бензин из бака в поплавковую камеру. Перед попаданием в нее бензин проходит через сетчатый фильтр, предотвращающий засорение клапана и жиклеров.

Дозировка топлива регулируется игольчатым клапаном, приводимым в действие поплавком, который при наполнении камеры всплывает и заставляет клапан закрываться.

Из поплавковой камеры топливо через жиклеры карбюратора ВАЗ 2107 направляется в две смесительные камеры, куда также поступает воздух из воздушного фильтра. Затем воздух смешивается с бензином в эмульсионных колодцах карбюратора, образуя топливо-воздушную смесь необходимой концентрации. Перед попаданием в распылитель смесь проходит через эконостат, который обогащает ее на больших оборотах и при Высокой нагрузке на двигатель.

Окончательная подготовка смеси происходит при ее прохождении через диффузоры – капли топлива «разрываются» и поток направляется в центр смесительной камеры и далее во впускной коллектор и цилиндры.

Количество топливной смеси, поступающее в цилиндры, регулируется при помощи дроссельных заслонок, приводящихся в действие педалью газа.

Для дополнительного обогащения смеси при резком нажатии на педаль газа предусмотрен ускорительный насос.

Количество смеси, поступающей в цилиндры на холостом ходу (при отпущенной педали газа) регулируется жиклером холостого хода.

Мощность и экономичность двигателя зависят от того, насколько правильное соотношение бензина и воздуха содержится в топливной смеси, поступающей в цилиндры. Для правильной дозировки необходимы чистые жиклеры и рабочие поверхности карбюратора, ровный ход и отсутствие люфта тяг, приводов и заслонок. Достоинство карбюратора в сравнении с современными инжекторными системами в неприхотливости. Карбюраторный двигатель может работать даже на некачественном топливе, которое может вывести из строя систему впрыска.

Данный принцип работы, как и устройство карбюратора ВАЗ 2107, актуален для всех моделей ВАЗ с карбюраторным двигателем.

Общие характеристики

Двигатель змз 406 является карбюраторным, четырёхцилиндровым, а также рядным с микропроцессорной системой зажигания. Змз 406 оснащённый карбюратором имеет мощность – 110 л. с., а с инжектором – 145 л. с. К тому же инжекторные модификации имеют, различаются экологическими нормами. Например, змз 4062.10 – 0-вой класс, а змз 40621.10 – класс Евро – 2. Лишней деталью в змз 406 считается масляный радиатор, потому как 6-той двигатель не греется. В змз 405 масляный радиатор не выполняется своих функций, и двигатель перегревается в жару и естественно не заводиться.

Затраты бензина карбюраторного змз 406 напрямую зависит от условий и манеры езды, а также поры года. Система зажигания карбюраторного змз 406 считается достаточно надёжной. Двигатель сможет развивать скорость до 500-та тысяч километров при использовании качественного масла и бензина, а также аккуратным обращением с педалью.

Уровень топлива в камере

Скорее всего, это происходит из-за повышенного уровня горючего в камере. На самом деле здесь должно оставаться строго рекомендованное количество бензина. Как правило, уровень должен отстоять от верхней кромки корпуса на 28-29 мм.

Более детально это выглядит так:

  • 28 мм посередине наклонной поверхности на передней стенке;
  • 29 мм — на остальных поверхностях камеры.

Уровень регулируется с помощью иглы и поплавка. Изначальное положение — пустая камера, с опущенным на дно поплавком и открытым игольчатым клапаном. При поступлении горючего внутрь поплавок поднимается и воздействует на иглу, которая запирает доступ. Бензин больше не поступает. Принцип действия такой же, как на обычном унитазе.


Завышен уровень топлива

Завышенный уровень топлива всегда грозит переливом. Бензин не распыляется, течёт через диффузоры.

С другой стороны, почему же бьёт наверх? Поток во впускном коллекторе всегда направлен внутрь, т. е., к цилиндрам. Чтобы жидкость поменяла своё направление, при открытом клапане цилиндр должен идти вверх, что обычно происходит при сбитых фазах ГРМ или зависании игольчатого клапана.

Признаки сбоев в топливной системе

О наличии возможных сбоев в работе системы питания автомобиля можно судить по характерным признакам поведения транспортного средства на дороге:

  • Провал – в процессе нажатия педали «газ» автомобиль небольшой интервал времени (от 1 до 30 секунд) продолжает движение с набранной скоростью (или же с замедлением), и лишь спустя время начинает набирать скорость;
  • Рывок – напоминает провал, однако он более кратковременный;
  • Раскачивание – периодичные провалы;
  • Подергивание – это несколько рывков, которые следуют друг за другом;
  • Вялый разгон – это сниженная интенсивность увеличения скорости транспортного средства.

Кроме того, о наличии неисправностей системы питания двигателя вы можете судить по следующим признакам:

  • Увеличенный расход топлива;
  • Пуск двигателя не срабатывает;
  • Понижены или повышены обороты холостого хода;
  • Затруднение в процессе пуска горячего/холодного двигателя;
  • Затруднительная работа двигателя автомобиля в режиме холодного хода.

Смещение фаз газового распределения, износ кулачков распределительного вала, неправильная регулировка зазоров тепла, пониженная или же неравномерная компрессия в цилиндрах, а также прогар клапанов существенно снижают мощность автомобиля, вызывают вибрацию и повышают расход топлива.

Так же немаловажную роль играет карбюратор и его неисправности. Рассмотрим наиболее часто встречаемые неисправности карбюратора на примере Солекс. О том как правильно чистить, проверять и регулировать карбюратор, на примере ВАЗ 2109, описано в статье. И так.

Если цилиндропоршневая группа изношена, то картерные газы, пары масла и смолистые вещества могут попасть в область карбюратора, засорить фильтрующий элемент фильтра, а также осесть на жиклерах и иных элементах карбюратора, тем самым нарушая работу двигателя.

Достоинства и недостатки

Говоря об отличиях карбюраторных систем от инжекторных даже знающие люди часто сводят дискуссию к обсуждению достоинств и недостатков первых. Конечно, переход на инжекторы не был спонтанным – ему предшествовали серьезные изменения в машиностроении, так и требования потенциальных покупателей к личному транспорту. Давайте рассмотрим, чем карбюратор может похвастать, а что является его слабой стороной:

  • Достоинства : простота, дешевизна, низкие требования к октановому числу топлива, относительно неплохая динамика;
  • Недостатки : низкий КПД, чувствительность к низким, а также очень высоким температурам, высокий расход топлива, невозможность соответствовать экологическим стандартом Евро.

Кстати, последнее является одной из серьезнейших причин, по которым на карбюраторы смотрят с опаской в странах Запада – он не соответствует даже самым «щадящим» требованиям экологических стандартов . На мотоциклы его, впрочем, ставят, но и экологические требования к данному виду транспорта менее жесткие. Не в пользу агрегата говорит и низкий коэффициент полезного действия. Десятая его часть уходит только на работу топливной системы. Отчасти недостатки карбюраторов компенсируются их «всеядностью» и простотой в ремонте.

Устройство и основные неисправности карбюраторов

Карбюраторные двигатели внутреннего сгорания, которые еще не так давно были вершиной автомобилестроения, практически отошли в прошлое – их заменили инжекторные системы. Но как показывает статистика, карбюраторы по-прежнему распространены, вот только сузились области их применения. Хоть инжекторы и принято считать более совершенными, грамотному автолюбителю хотя бы ради интереса стоит немного узнать об устройстве карбюраторных системах. Если же он владеет автомобилем с карбюратором, данный материал наверняка окажется для него еще и очень полезным. Об устройстве, эксплуатации, обслуживании и неисправностях карбюраторов – в материале АвтоПро .

Устройство

Как и для всех карбюраторов, в задачи этого узла входит приготовление ТВС (смесь воздуха и горючего). Смешивание обязано производиться по чёткой и программированной схеме, иначе автомобильный двигатель будет получать несбалансированное питание. Устройство должно распознавать несходность нагрузок силового агрегата на холостых, средних и оптимальных оборотах.

Составные элементы карбюратора:

  1. Корпус с поплавковой камерой.
  2. Заслонки, управляемые приводом, интегрированным с педалью газа автомобиля.
  3. Крышка, в которой конструкцией предусмотрен запорный механизм и заслонка для воздуха.
  4. Система ХХ (холостой ход), рассчитанная для стабильного функционирования мотора в этом режиме. Она, в свою очередь, включает в конструкцию обратный канал, винты для настроек с уплотнительными кольцами, жиклёры и т. д.
  5. Основная дозирующая система (ОДС) необходима для непосредственного смешивания ТВС. Состоит из каналов различного назначения.
  6. Эконостат предназначен обогащать ТВС, когда двигатель работает на пределе. По сути, это система дополнительных каналов, подающих при открытии заслонок добавочные порции бензина.
  7. Ускорительный насос, позволяющий машине ускоряться без каких-либо рывков и провалов. Группа дополнительных трактов в корпусе с шариковым клапаном, мембраной и топливным распылителем.
  8. Переходная система используется для плавного повышения оборотов. Относится к вторичной камере, состоит из отдельных жиклёров.

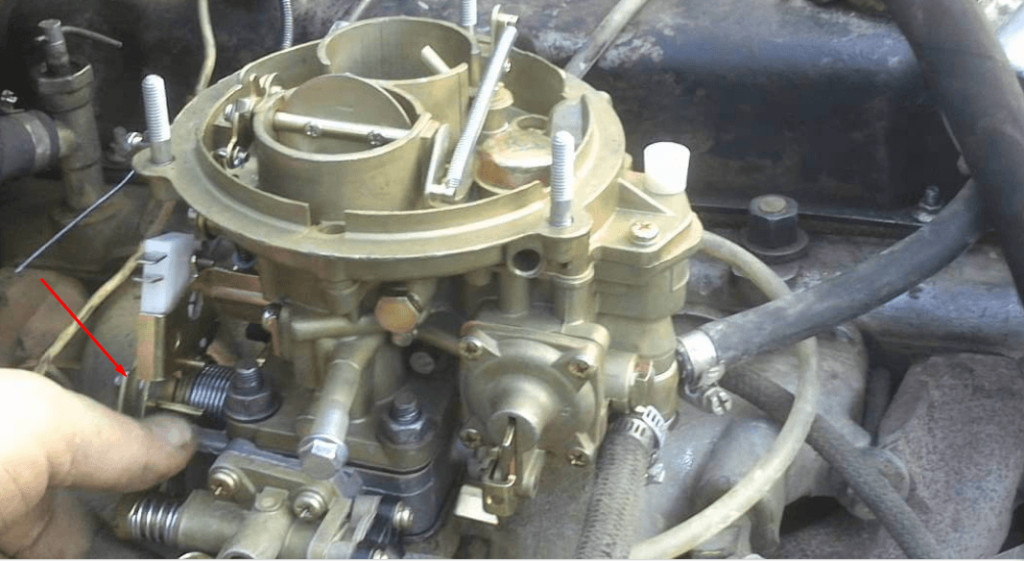

К-151 — двухкамерный механизм со штуцерами, на входе которого стоит фильтрующая сетка, защищающая от прохождения мусора и примесей. Карбюратор этой модели оснащается «обраткой», по которой излишки горючего поступают назад в топливный бак. Канал одновременно не допускает создания внутри узла избыточного давления.

К К-151 подключается несколько шлангов, один из которых представляет систему подсоса. Наличие её упрощает пуск двигателя в холодное время года. Правильнее называть элемент ручкой управления пусковым устройством. Задействуя его, можно увеличить поступление бензина. ТВС получается более обогащённой.

Система подсоса К-151 упрощает пуск двигателя зимой

Неисправности ТНВД

Неисправности ТНВД на дизеле приводят к потере мощности, увеличению расхода топлива, затрудненный запуск, увеличение дымности выхлопа и прочие. Типовые поломки топливного насоса высокого давления дизельного автомобиля заключается в попадании воды в плунжерные пары, падение давления в плунжерной паре, нарушение целостности уплотнительных колец, неисправности датчика или проводки (в дизелях под управлением электроники). В идеале проверять ТНВД необходимо на специальном стенде в условиях автосервиса, однако простейшие проверки топливного насоса можно сделать и в гараже.

Проверка бака

Естественно, поиск нужно вести с самого начального пункта, то есть с бака. Часто у новичков проблема заключается в том, что банально закончился бензин. Но могут быть и другие проблемы, связанные с составными частями конструкции, установленными в баку. Ниже изображен рисунок, по которому можно понять, что может стать причиной остановки мотора:

Рис.1. Топливный бак:

1 – крышка бака; 2 – пробка слива (присутствует не на всех авто); 3 – поплавок датчика уровня топлива; 4 – сетчатый фильтрующий элемент; 5 – топливоприемник.

На данном изображении показано, что бензин имеется, о чем сигнализирует поплавок датчика. Но в реальной жизни такого разреза нет, и визуально удостовериться, что топливо в баке есть – невозможно. К тому же нередко датчик уровня «врет», показывая, что в бензин есть, но на самом деле он уже весь израсходован. Поэтому сначала следует удостовериться, есть ли бензин. В карбюраторных авто это сделать просто, поскольку в горловине бака отсутствует сетка. То есть достаточно просто взять металлический тонкий прут и вставить в бак его до упора, а после посмотреть, есть ли бензин.

Открывать крышку бака нужно обязательно, при этом стоит прислушаться, нет ли «вздоха» из горловины. Дело в том, что в крышке имеется вентиляционное отверстие, по которому воздух проходит внутрь бака. Если оно забито, то по мере расхода бензина в баку образуется вакуум, из-за которого бензонасос не может закачивать бензин в систему. Сигналом закупорки отверстия как раз и является «вздох» из горловины. Иногда достаточно почистить крышку, чтобы система питания начала нормально работать.

Двигатель работает не устойчиво

Еще возможен вариант, когда двигатель работает, но очень неустойчиво, не развивает мощности.

У меня это случалось на крутом подъеме. Двигатель работает на повышенных оборотах на первой передаче, и вдруг резко падают обороты. Натягиваешь подсос, чтобы увеличить поступление топлива в цилиндры и закончить преодоление подъема. Причиной этому, как я думаю, скопившиеся на дне поплавковой камеры мельчайшие частички, которые попадают в наклонившееся входное отверстие с жиклером первичной или вторичной камеры.

В этом случае необходимо продуть ручным насосом или компрессором для шин, воздушные и топливные жиклеры. Для этого необходимо снять верхнюю часть карбюратора, как в случае с игольчатым клапаном. Чтобы не перепутать местами жиклеры, сначала выкрутить воздушный жиклер первичной камеры. Продуть сам жиклер, а затем отверстие с находящимся там топливным жиклером. Закрутить на место, затем проделать то же самое, со вторым жиклером. Выдуть все из поплавковой камеры. Продуть соединительный канал поплавковых камер, отверстия которого находятся на дне поплавковых камер. Продуть все отверстия находящиеся на плоскостях нижней и верхней частей карбюратора.

Разборка и сборка К151Д

Все ремонтные работы карбюраторного узла проводятся в сухом помещении, на чистом столе, где нет никаких посторонних предметов (только необходимые инструменты и приспособления). При разборке снимаем:

  • верхнюю крышку (держится на семи винтах)
  • чтобы ее полностью демонтировать, также необходимо отсоединить телескопическую тягу подсоса;
  • затем удаляем верхнюю прокладку, она в любом случае идет под замену, открутив боковой винт-заглушку, вынимаем ось, достаем поплавок из камеры;
  • поплавок должен быть без внешних повреждений и без бензина внутри (чтобы это определить, его нужно потрясти);
  • извлекаем иглу запорного механизма, она вынимается здесь свободно;
  • дальше выкручиваем жиклеры ГДС (главной дозирующей системы), топливные находятся внизу, внутри камеры, воздушные – наверху;
  • каждый жиклер имеет свою маркировку, и при их замене нужно устанавливать строго по своим местам те детали, которые соответствуют параметрам;
  • дальше снимаем распылитель насоса-ускорителя, диффузоры первичной/ вторичной камеры (поддеваем их очень бережно, стараясь нигде не повредить, и еще там установлены небольшие прокладки);
  • откручиваем четыре винта корпуса диафрагмы ускорительного насоса, если диафрагма даже не порвана, но потеряла эластичность, ее лучше заменить сразу;
  • переворачиваем корпус, выкручиваем два винта крепления нижней части с дроссельной заслонками, винтики находятся практически посередине;
  • между корпусами расположены две тонких и одна толстая прокладки, их тоже желательно сразу поменять;
  • осталось открутить три винтика крепления корпуса экономайзера принудительного холостого хода (ЭПХХ), и на этом основную разборку можно считать законченной.

Если нужно поменять жиклеры переходной системы, тогда еще следует откручивать боковые пробки.

При замене деталей с использованием ремкомплекта жиклеры ни в коем случае нельзя путать местами, они имеют определенную калибровку, и при неправильной их установке двигатель будет работать нестабильно, увеличится расход топлива. Два винта в основном корпусе (на фото снизу) являются регулировочными (один – это игла ускорительного насоса в дренажном канале, второй – регулятор клапана этой же системы, внутри канала имеется шарик). Боковые винты, находящиеся рядом с диффузорами – воздушные жиклеры ХХ (основной и дополнительный (второй)) и переходной системы.

Устройство карбюратора

Главным элементом карбюратора является смесительная камера, в ней воздух, движущийся к впускному коллектору от фильтра, образует разряжение в распылителях. Вследствие этого горючее в камере превращается в топливную смесь, смешиваясь с воздухом. Чем выше обороты двигателя, тем большее количество воздуха пройдёт через смесительную камеру.

Таким простейшим принципом работы карбюратор не может обеспечить стабильное качество топливной смеси при резких повышениях оборотов двигателя, поэтому вкупе с карбюратором используются разные системы, регулирующие поступление бензина в смесительную камеру.

Когда происходит резкое нажатие на газ, топливная система оказывается переобеднённой топливом, так как «трубка Вентури» не может так быстро обеспечить карбюратор необходимым количеством топлива. Такая смесь обладает высокой горючестью, и вместо плавного горения происходит взрыв.

Огромное количество тепловой энергии не в состоянии преобразоваться в крутящий момент ищет выход через цилиндры или картер. Из-за этого происходит перегрев поршней, они деформируются и разрушаются. Очень страдают при этом и клапана, но самое главное, происходит постепенное снижение компрессии двигателя.

Для уверенного запуска холодного двигателя в карбюраторе используется специальное пусковое устройство. Принцип его работы состоит в уменьшении поступления воздуха в смесительную камеру. Смесь получается переобогащённой, и исчезают проблемы при запуске «на холодную».

Для стабильной работы двигателя на холостом ходу на карбюраторе устанавливается система холостого хода. При почти закрытой дроссельной заслонке образование смеси проходит немного по другой схеме, чем обычно. Воздух с топливом, поступая по внутренним канальцам карбюратора, перемешиваются внутри коллектора. Установленный экономайзер отключает подачу топлива, если холостые обороты превышают 2500.

Дозирующая система состоит из жиклеров, распылителя, каналов и эмульсионной трубки. Если карбюратор двухкамерный, то и дозирующих систем в нём две. При использовании такого карбюратора можно добиться увеличения мощности двигателя и избежать детонации при больших нагрузках.

6*
